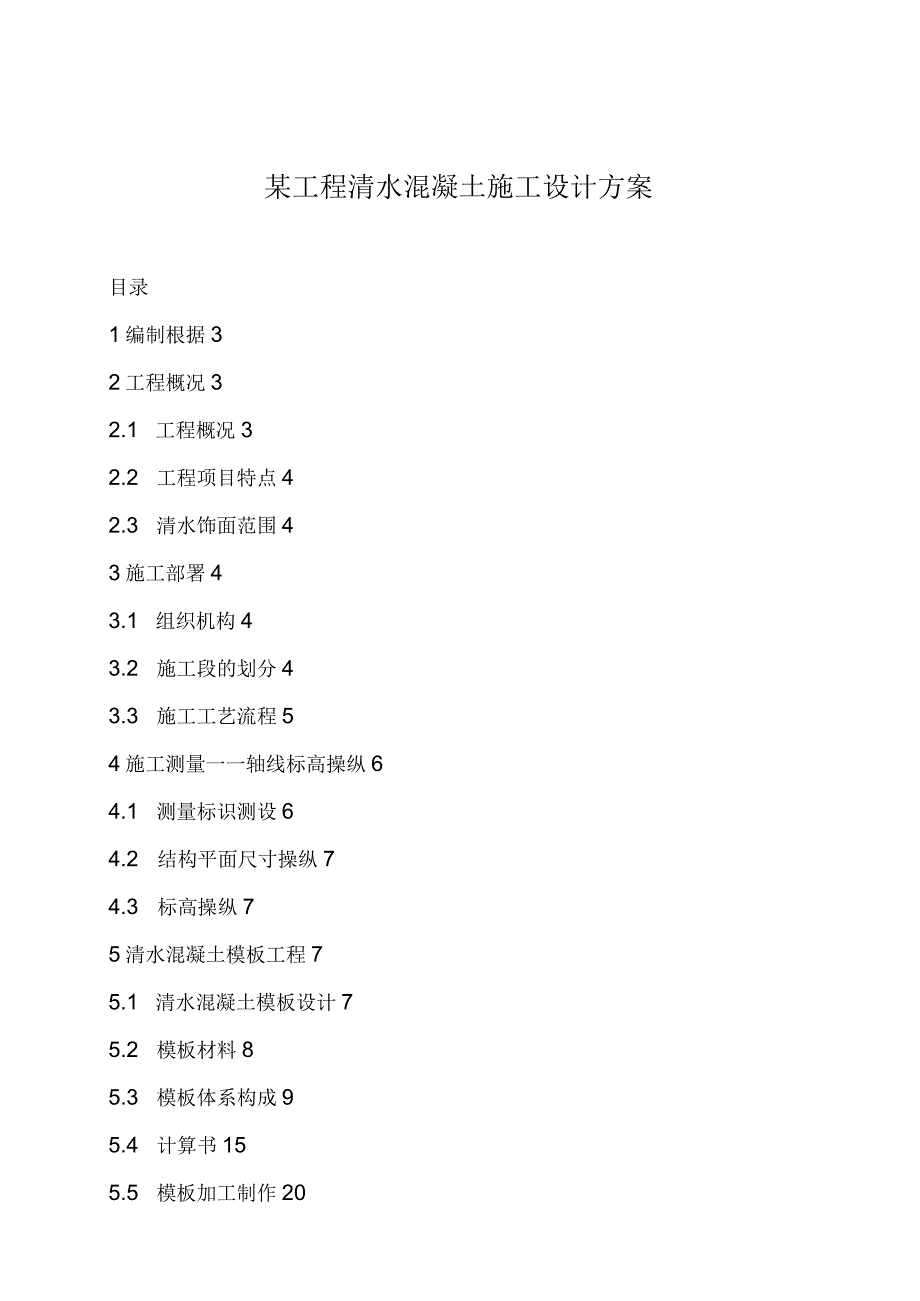

1、某工程清水混凝土施工设计方案目录1编制根据32工程概况32.1 工程概况32.2 工程项目特点42.3 清水饰面范围43施工部署43.1 组织机构43.2 施工段的划分43.3 施工工艺流程54施工测量一一轴线标高操纵64.1 测量标识测设64.2 结构平面尺寸操纵74.3 标高操纵75清水混凝土模板工程75.1 清水混凝土模板设计75.2 模板材料85.3 模板体系构成95.4 计算书155.5 模板加工制作205.6 墙体模板的安装、拆除215.7 柱模板的安装、拆除225.8 吊装与运输235.9 模板保养236钢筋工程246.1 钢筋加工制作246.2 钢筋绑扎247混凝土工程277.

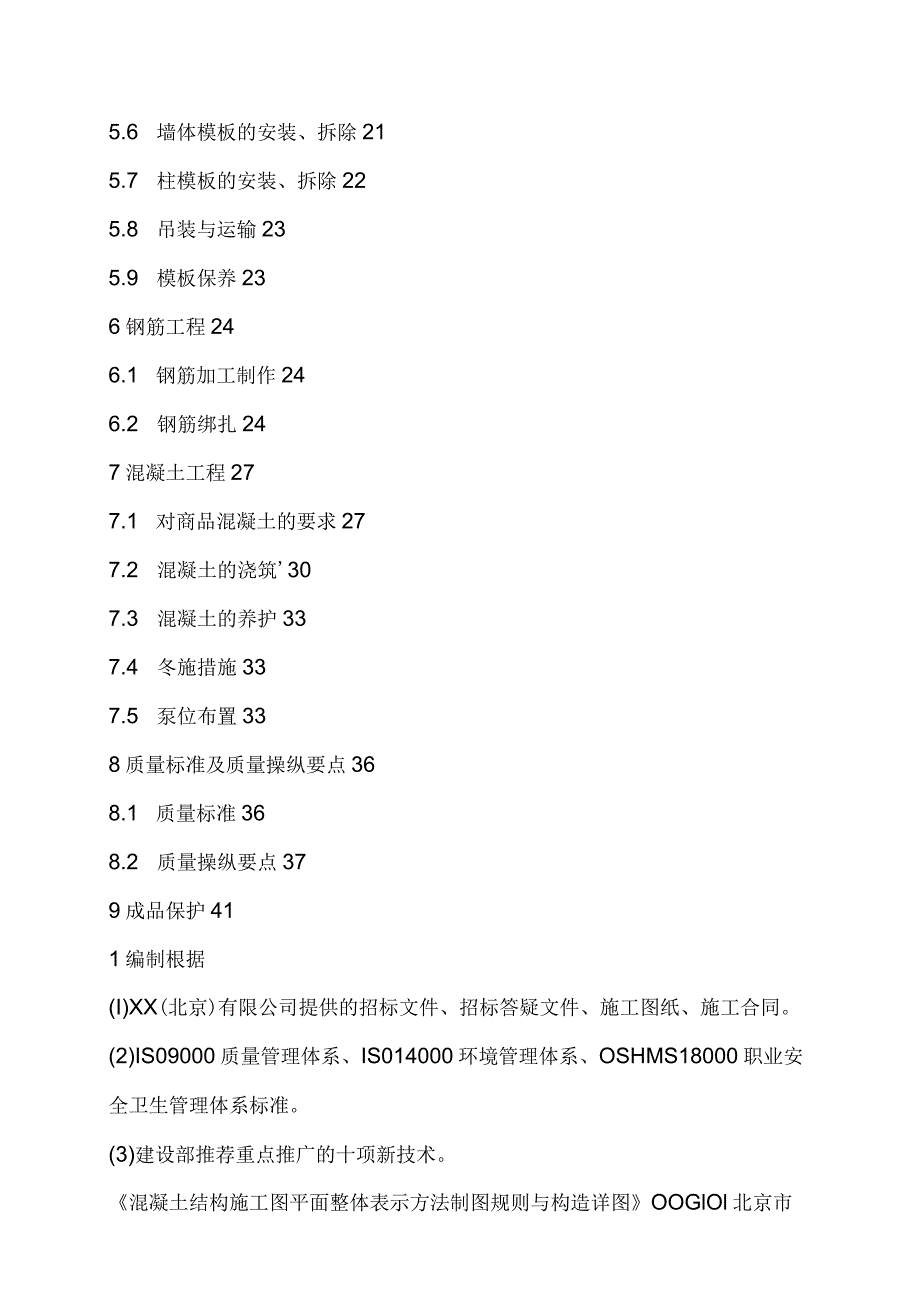

2、1 对商品混凝土的要求277.2 混凝土的浇筑307.3 混凝土的养护337.4 冬施措施337.5 泵位布置338质量标准及质量操纵要点368.1 质量标准368.2 质量操纵要点379成品保护411编制根据(I)XX(北京)有限公司提供的招标文件、招标答疑文件、施工图纸、施工合同。(2)IS09000质量管理体系、IS014000环境管理体系、OSHMS18000职业安全卫生管理体系标准。(3)建设部推荐重点推广的十项新技术。混凝土结构施工图平面整体表示方法制图规则与构造详图OOGlOl北京市城乡建设委员会关于印发预防混凝土工程碱集料反映技术管理规定(试行)97质监总站128号通知建筑工程

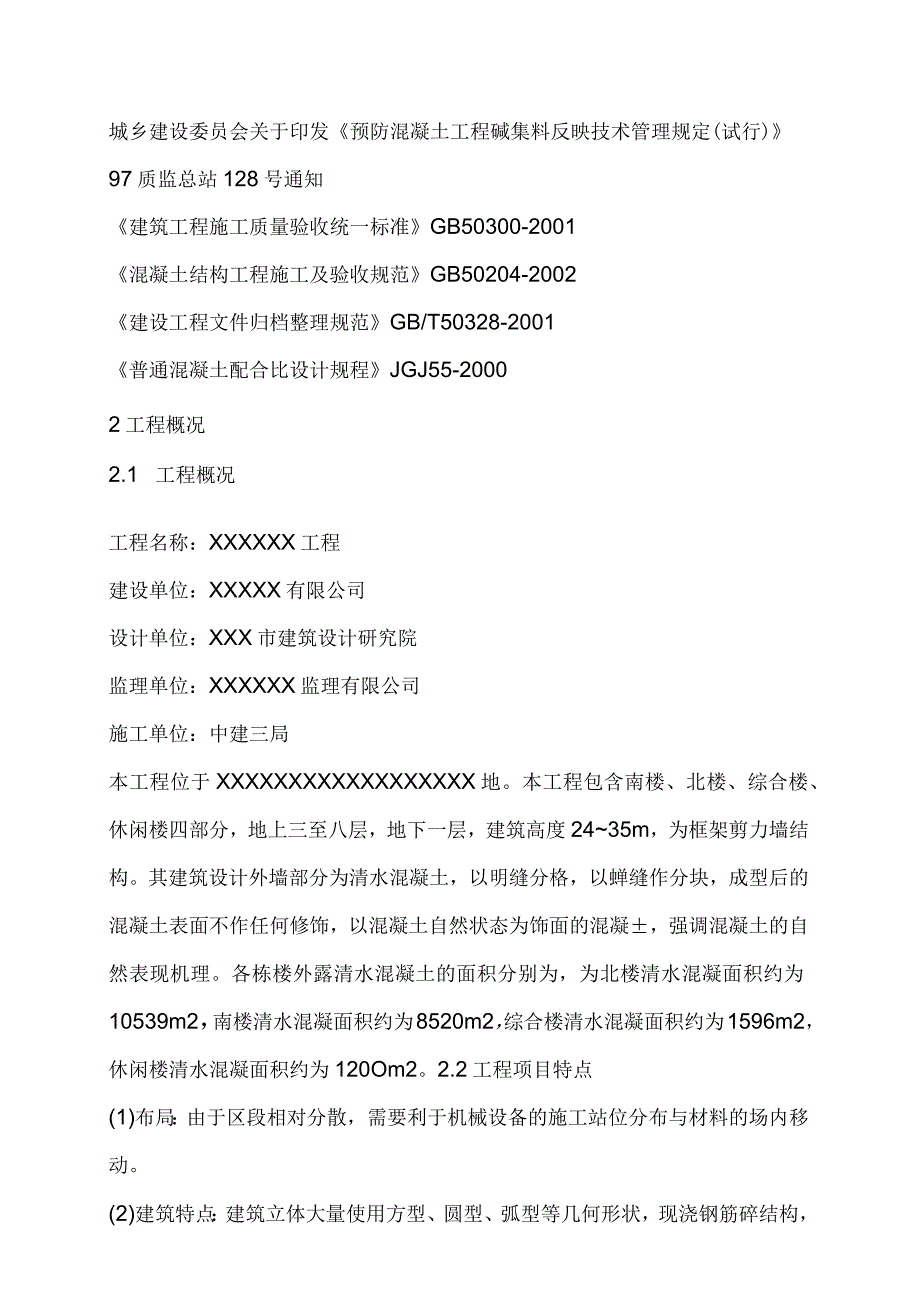

3、施工质量验收统一标准GB50300-2001混凝土结构工程施工及验收规范GB50204-2002建设工程文件归档整理规范GB/T50328-2001普通混凝土配合比设计规程JGJ55-20002工程概况2.1 工程概况工程名称：XXXXXX工程建设单位：XXXXX有限公司设计单位：XXX市建筑设计研究院监理单位：XXXXXX监理有限公司施工单位：中建三局本工程位于XXXXXXXXXXXXXXXXXX地。本工程包含南楼、北楼、综合楼、休闲楼四部分，地上三至八层，地下一层，建筑高度2435m，为框架剪力墙结构。其建筑设计外墙部分为清水混凝土，以明缝分格，以蝉缝作分块，成型后的混凝土表面不作任何修饰
4、，以混凝土自然状态为饰面的混凝，强调混凝土的自然表现机理。各栋楼外露清水混凝土的面积分别为，为北楼清水混凝面积约为10539m2，南楼清水混凝面积约为8520m2，综合楼清水混凝面积约为1596m2，休闲楼清水混凝面积约为120Om2。2.2工程项目特点(1)布局：由于区段相对分散，需要利于机械设备的施工站位分布与材料的场内移动。(2)建筑特点：建筑立体大量使用方型、圆型、弧型等几何形状，现浇钢筋碎结构，模板工程设计与施工难度相对较大；(3)装饰特点：整体式立面设计，使用统一的装饰性硅立面机理，饰面性清水硅；对施工要求很高，施工难度较大；(4)结构工期：工期短，务必在冬施之前完成北楼清水混凝土
5、饰面墙体施工。(5)工程量：建筑面积约为96200平方米，相对与结构工期，工程体量较大；其中清水混凝土工程约为21800平方米。2.3清水饰面范围室外外露的梁及柱、外墙外侧为清水混凝土。如外墙内侧是楼梯间则此墙内侧楼梯间内不做保温的部分为清水混凝土。西楼地下餐厅内柱子不做装修，其视觉效果等同于清水混凝土。3施工部署3.1 组织机构公司全面指导清水混凝土深化设计、具体施工、质量操纵等各项工作。设立深化设计组，并请专业化模板设计公司一中建柏利工程技术进展有限公司对清水混凝土墙体模板进行专项设计。成立以项目经理为总指挥的施工领导小组，全面协调清水混凝土的施工，保证人、财、物的供应。3.2 施工段的划
6、分由于清水混凝土装饰墙是随整个工程主体施工的进度而进行的穿插施工，同时主体结构施工工期紧迫。故清水混凝土的施工段原则上与主体结构施工段划分一致。即：北楼分为四段，南楼分为五段，西楼及东楼为独立段。施工段的划分示意图如下图。流水段划分示意图3.3 施工工艺流程清水混凝土工程施工尤应注意过程操纵，保证有序地进行施工，其施工流程如下。4施工测量一一轴线标高操纵施工测量是各分部分项工程的先导工序，针对本工程有清水混凝土要求，务必对施工测量从严操纵。其操作方法、操纵要点与通常工程相同，但尤应注意下列问题。4.1 测量标识测设要紧是轴线、标高的标识应精心测设，首先是在保证测设精度、操纵方便的前提下，尽可能
7、在隐蔽部位或者在能被下道工序覆盖部位设置标识；其次，设置的标识不但要准确、牢固，而且要清洁，不污染其它部位。4.2 结构平面尺寸操纵将平面轴线操纵点投测到各层，建立各层各施工段的操纵网；确定平面上各构件轴线，并测设出竖向结构的轮廓线。清水混凝土绝不同意出现露筋情况，因此，每一层楼面或者基础上外露的竖向结构的插筋基本代表该结构的轴线，在浇筑楼层（或者基础）混凝土前后都务必加以校正。4.3 标高操纵按照常规操作布置，但务必注意的是要求精心操作。关于预埋预留的操纵，使用在钢筋上设卡子，或者缠有色胶带作操纵点（在预埋、预留件固定、验收后拆除）。5清水混凝土模板工程5.1 清水混凝土模板设计清水混凝土模
8、板深化设计须首先熟悉设计师的设计意图，对明缝、蝉缝的位置的布置已经取得建筑设计师的同意，对建筑物各部位的结构尺寸进行认真核查，任何疑问务必咨询结构设计师，并得到合懂得决。深化设计图在施工前须得到设计师的批准。（D清水混凝土模板的配备及周转为：北楼I段配备一层，由I段流向11段，周转12次；11I段配备一层，由In段流向IV段，周转12次。西楼配备一层，周转3次。南楼I段、11段配备一层，流向DI段，周转16次；IV段配备一层，流向V段，周转16次。东楼配备一层，周转2次。其中南楼、东楼面板为新配，支撑利用北楼、西楼的进行组合。（2）根据建筑结构的设计尺寸设计模板，北楼标准层层高3900mm，面
9、板按3900mm高考虑，高度方向的拼装尺寸为（HOO、:LIo0、1100、600）。南楼有两种层高，面板按4100mm高考虑，高度方向的拼装尺寸为（1100、1100、IIO0、800）。西楼也是按层高设计，按4700mm取面板高度，高度方向的拼装尺寸为（200、1125、1125、1125、1125），北楼的边框尺寸为410Omm,在周转至南楼时，拆掉最上边的6OOmm高模板，改为800mm高模板，从而最大限度的利用了材料，降低其成本。（3）布置原则是根据北京市建筑设计研究院设计的联想研发基地外墙饰面效果图，北楼按标准尺寸从墙体一边向另一侧一次排布，余量留在一侧，西楼按轴线间的弧长等分，不
10、能等分部分，以轴线为基准向两边排布，余量留在两边；这样保证了蝉缝及孔位位置均匀分布。北楼的模板宽度取1800mm及2000mm作为标准尺寸，1800mm宽模板裁板尺寸为180OXllo0、1800x600，孔位的水平间距（300，600，600，300）。2OOOmm宽模板裁板尺寸为2000x1100、2000x600，孔位的水平间距（333，667，667，333）。竖向间距（275，550，275）；西楼圆弧墙外侧模板取弧长为1840mm作为标准尺寸，内侧模板取弧长为1828mm作为标准尺寸；西楼的裁板尺寸为1840x1125,孔位的水平间距（307，613，613，307），竖向间距（2
11、81，563，281）。（4）模板配模量以首层的结构为标准，模板高度方向以首层的模板配置向上流水。北楼主楼顶层及筒楼层高变化的部位，外墙模板的水平蝉缝位置务必按设计院的要求分布，内墙模板的使用光大模板由现场根据外墙模板的尺寸及螺栓空孔的位置进行配置。为了拆模的方便，外墙内侧模板高度为考虑扣除梁高及上侧留模板厚度、下侧留20mm。5.2 模板材料平面墙体、柱体清水墙面面板材料：使用芬兰肖曼公司18mm厚的覆膜多层板WlSA板：圆弧墙风光板材料：圆弧半径大于20m的使用12mm厚的进口WlSA板：如西楼圆弧外墙体；外墙模板维萨牌建筑模板作为清水混凝土的模板材料。维萨模板要紧技术性能如下表。截面性能
12、弹性模量同意受力弯曲力张力压力弯曲力张力压力NttIwEHE1E11E-l-11O-LOno-OIIo-111515.32993993205860810070701611.814.2128.57.5N一层数，t实际厚度mm，t一平均厚度mm，I-第二力矩mm4mm5.3 模板体系构成5.3.1 外墙模板的支设与处理外墙模板的支设是利用下层已浇混凝土墙体的最上一排穿墙孔眼，通过螺栓连接槽钢来达到模板支撑的操作面。支上层墙体模板时，通过螺栓连接，将模板与已浇混凝土墙体贴紧，利用固定于模板板面的装饰条，杜绝模板下边沿错台、漏浆。贴紧前将墙面清理干净，以防因墙面与模板面之间夹渣的存在，产生漏浆现象（如
13、图一：第一次外墙浇筑节点示意图,图二：外墙楼层节点示意图）。由于此种处理方法是为了保证施工缝的位置与建筑设计的明缝与蝉缝吻合，但是梁的钢筋较难处理，根据设计院的设计洽商调整外立面的明缝深度改为IOmm，宽度为20mm。图一第一次外墙浇筑节点示意图图二外墙楼层节点示意图5.3.2 梁柱节点为了保证梁柱相交部分浇筑混凝土的质量及便于梁模板支设的定位，本工程使用梁柱节点，示意如图三，梁模板的加强使用梁夹具（如图四）。图三梁柱节点图四梁夹具5.3.5 带型窗台部分在建筑楼体南楼、北楼的正立面与背立面均存在带型窗，为保证立面清水效果，带型窗台部位碎宜在高度范围一次浇注。模板支设方法如图五。关于圆弧形的带
14、型窗，可在窗台内外侧水平方向设置圆弧背楞，通过与竖向木彷与面板的紧密连接，达到保证模板弧度的目的。图五带型窗支模示意5.3.6 墙端模板墙端头模板的支设如图六图六墙端头模板示意5.3.7 线槽与线盒的固定为保证预留线槽与线盒的浇筑位置，在合模前，可用木螺钉将其固定于模板面。5.3.8 钢铝木体系模板与普通模板接头处理(1)北楼钢铝木体系模板使用范围：北楼钢铝木体系模板使用范围为0.OO以上的清水饰面混凝土，具体的位置见附图一、二所示。其它楼号根据中建柏利公司的深化设计图确定。(2)钢铝木体系模板与普通模板接头处理各部门务必认真熟悉图纸、规范，包含建筑、结构图、幕墙装饰图等所有施工图纸，并熟悉清
15、水混凝土施工方案，熟悉清水混凝土施工范围，清水混凝土的质量要求。熟悉清水混凝土的钢铝木体系模板与普通模板两种模板各自使用范围及相互之间的接口处理方法。考虑由于为先浇筑独立柱至梁底标高，然后外墙及顶板一起浇筑，电梯筒及楼梯一起浇筑。因此独立柱-0.600至0.00标高之间的模板由现场使用光大模板进行配置，0.00至梁底标高范围内使用钢铝木体系模板。梁底上部模板使用光大模板进行配置。根据玻璃幕墙预埋件需要，关于外墙玻璃幕墙埋件凹进墙面的埋件的结节点见附图三所示。根据设计要求，在0.00下列20mm下列，设一道20mm宽、IOmm的深明缝。上面楼层在楼层建筑标高线向下20mm，详见模板公司深化的建筑立面效果图。现场配置的有清水饰面要求的混凝土模板务必严格按照设计要求进行排板，保证蝉(明)缝都能交圈。钢铝木体系模板进场后，务必严格检查模板的加工精度，在现场进行预拼，检查蝉缝能否交圈，预拼装完成后，在模板背面进行编号，现场吊装时按编号进行安装。5.4 计算书5.4.1 联想研发基地工程所使用的典型墙体模板构造简图如图八所示，尺寸如图标注。图八：模板构造示意图模板面板使用18mm厚的芬兰维
