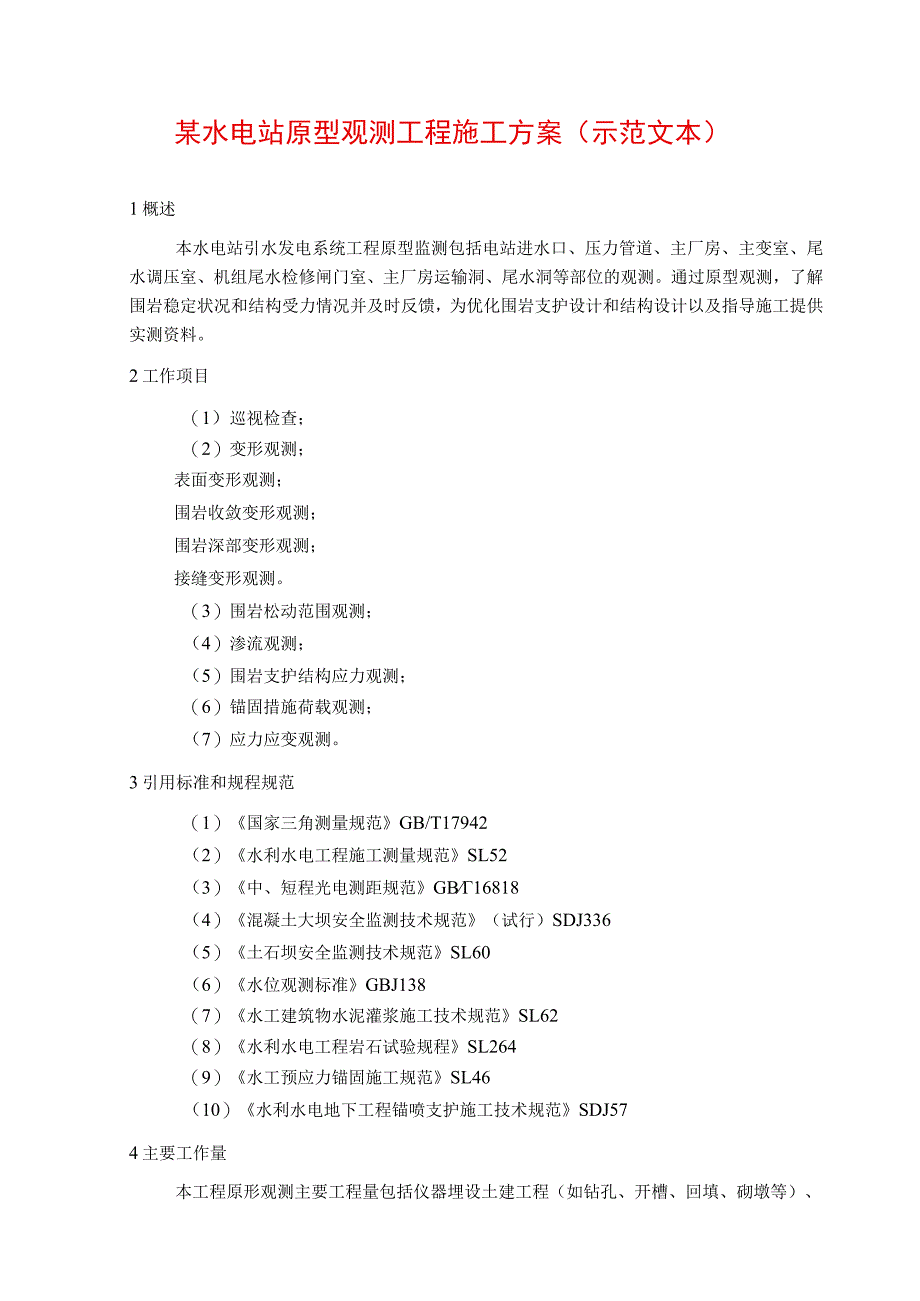

1、某水电站原型观测工程施工方案（示范文本）1概述本水电站引水发电系统工程原型监测包括电站进水口、压力管道、主厂房、主变室、尾水调压室、机组尾水检修闸门室、主厂房运输洞、尾水洞等部位的观测。通过原型观测，了解围岩稳定状况和结构受力情况并及时反馈，为优化围岩支护设计和结构设计以及指导施工提供实测资料。2工作项目（1）巡视检查；（2）变形观测；表面变形观测；围岩收敛变形观测；围岩深部变形观测；接缝变形观测。（3）围岩松动范围观测；（4）渗流观测；（5）围岩支护结构应力观测；（6）锚固措施荷载观测；（7）应力应变观测。3引用标准和规程规范（1）国家三角测量规范GB/T17942（2）水利水电工程施工测量

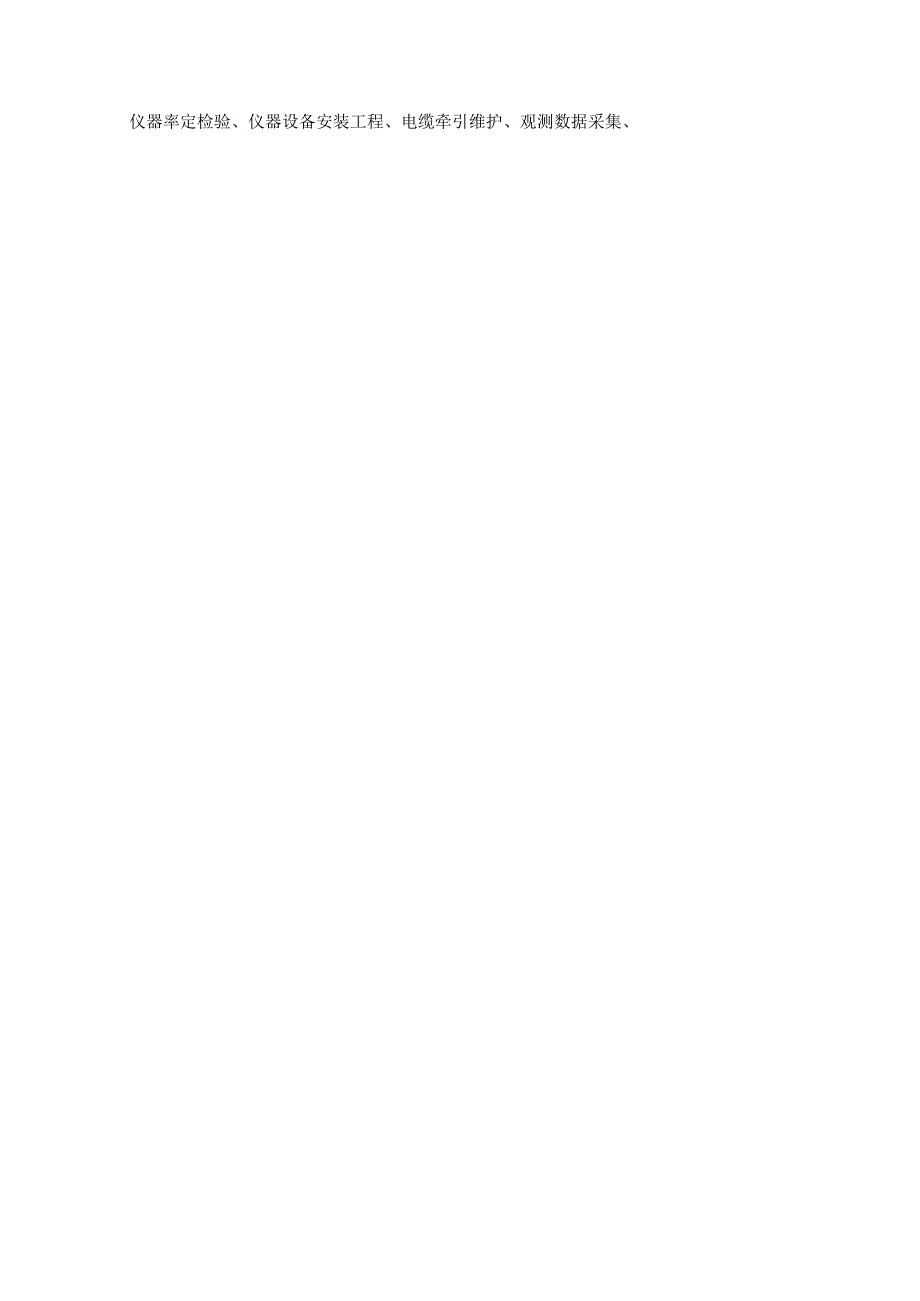

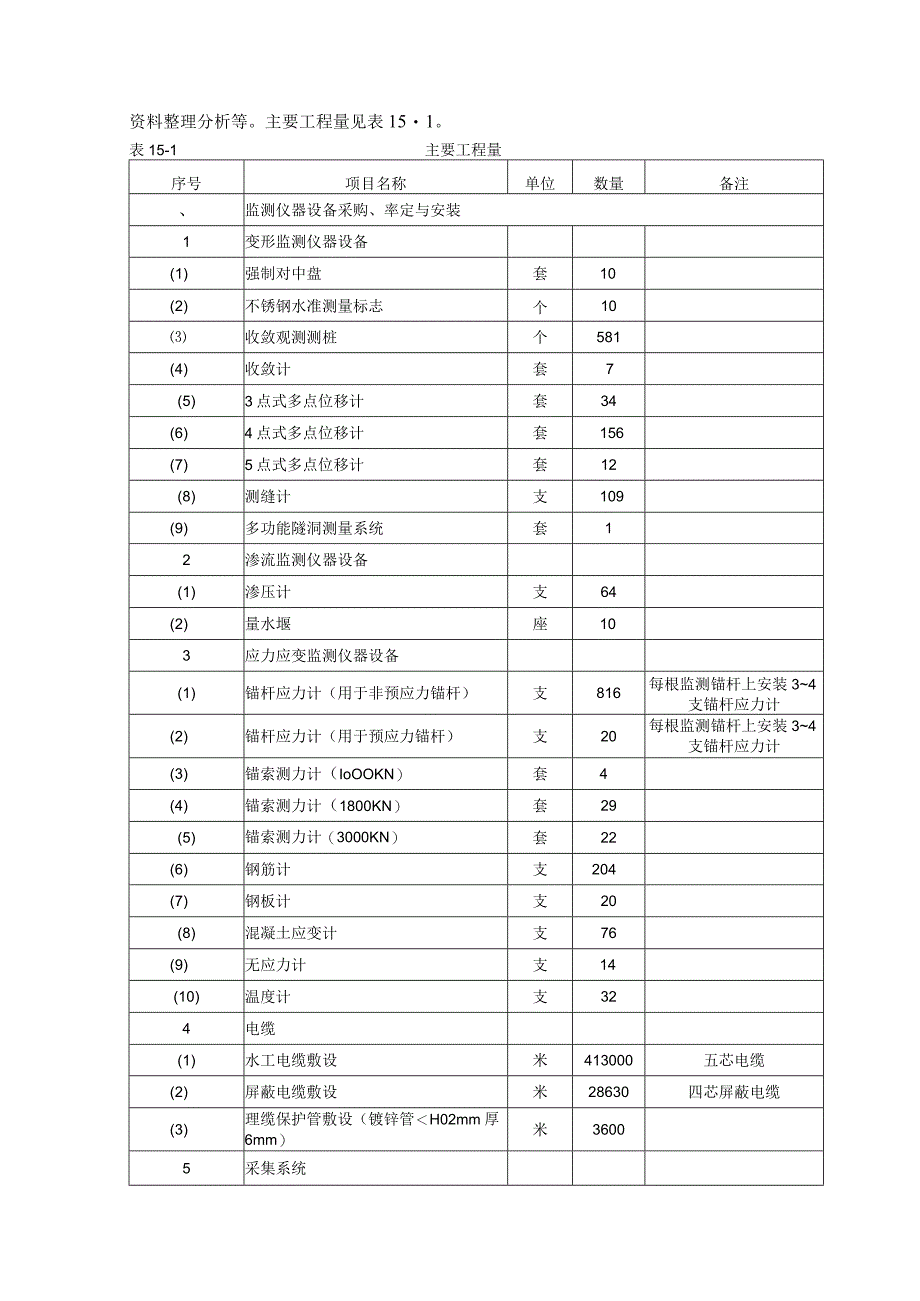

2、规范SL52（3）中、短程光电测距规范GB16818（4）混凝土大坝安全监测技术规范（试行）SDJ336（5）土石坝安全监测技术规范SL60（6）水位观测标准GBJ138（7）水工建筑物水泥灌浆施工技术规范SL62（8）水利水电工程岩石试验规程SL264（9）水工预应力锚固施工规范SL46（10）水利水电地下工程锚喷支护施工技术规范SDJ574主要工作量本工程原形观测主要工程量包括仪器埋设土建工程（如钻孔、开槽、回填、砌墩等）、仪器率定检验、仪器设备安装工程、电缆牵引维护、观测数据采集、资料整理分析等。主要工程量见表151。表15-1主要工程量序号项目名称单位数量备注、监测仪器设备采购、率定与
3、安装1变形监测仪器设备(1)强制对中盘套10(2)不锈钢水准测量标志个10收敛观测测桩个581(4)收敛计套7(5)3点式多点位移计套34(6)4点式多点位移计套156(7)5点式多点位移计套12(8)测缝计支109(9)多功能隧洞测量系统套12渗流监测仪器设备(1)渗压计支64(2)量水堰座103应力应变监测仪器设备(1)锚杆应力计（用于非预应力锚杆）支816每根监测锚杆上安装34支锚杆应力计(2)锚杆应力计（用于预应力锚杆）支20每根监测锚杆上安装34支锚杆应力计(3)锚索测力计（IoOOKN）套4(4)锚索测力计（1800KN）套29(5)锚索测力计（3000KN）套22(6)钢筋计支2
4、04(7)钢板计支20(8)混凝土应变计支76(9)无应力计支14(10)温度计支324电缆(1)水工电缆敷设米413000五芯电缆(2)屏蔽电缆敷设米28630四芯屏蔽电缆(3)理缆保护管敷设（镀锌管H02mm厚6mm）米36005采集系统序号项目名称单位数量备注(1)差动电阻式集线箱台115(2)振弦式集线箱台18(3)数据采集单元40、监测仪器设备土建1地下洞室开挖(1)勘测平洞石方洞挖m3270(2)排水平洞局部扩挖n202表面变形监测墩混凝土（C20）m30.23钻孔(1)渗压计钻孔（110mm）m64(2)测缝计钻孔（90mm）m77(3)多点位移计钻孔（IlOmm）m4640(4
5、)多点位移计钻孔（130mm）m390(5)敷设电缆钻孔（150mm）m1004单孔声波测试点79955弹性纵波波速检测点2006观测站建筑面积2m18每间9m25观测仪器设备的采购、检验和率定5.1仪器设备采购在采购合同签订前35天，向监理人提交拟采购的仪器设备详细资料，经批准后方可采购。若监理人认为仪器设备不能满足要求，我们立即予以更换。提交的仪器设备资料包括：（1）制造厂家名称地址；（2）仪器使用说明书；（3）仪器型号、规格、技术参数及工作原理；（4）测量方法、精度和范围；（5）测试和率定程序；（6）仪器设备安装方法及技术规程；（7）安装埋设后的测试和检验程序；（8）安装埋设期间的读数和
6、其它要记录的数据；（9）仪器初始和长期测读方法及操作规程；（10）仪器和读数设备的定期检验、校正和率定方法；（Il）人员和设备安全的注意事项；（12）读数设备和动力要求；（13）监测数据处理方法；（14）维修的要求和程序；（15）故障检查和维修指南；（16）零配件清单（包括消耗品和工具）；（17）制造厂家提供的所有其它资料。运输时应采取有效防震减震措施，用木箱装订牢固托运到工地。开箱对仪器进行外观检查，并用读数仪对仪器进行简单的测试，发现问题时应采取进一步手段进行检查，若确认仪器存在缺陷应马上与厂家联系更换事宜。仪器按照规程规范对仪器进行率定,不合格的仪器坚决予以淘汰。将检查合格的仪器储存在干
7、燥、通风、防盗的仓库内，避免相互挤压、碰撞。5.2仪器设备的检验和率定埋设在建筑物内的仪器均应按照SDJ336、国标和设计要求进行检验率定，监理人旁站监理。用于检验率定的设备，经国家标准计量单位检验合格，并且检验结果在有效期内。仪器设备检验率定报告在仪器设备安装前28天报监理人审查。率定检验的项目及指标见表15-2。表15-2仪器率定检验参数表序号仪器设备名称执行标准（规范）率定参数1差动电阻式仪器GB/T340894GB/T3413-94最小读数、非线性误差、不重复度、回差、绝缘性能、温度性能2弦式仪器GB/T13606-92SDJ336-89分辨率、非线性度、灵敏度系数、不重复度、滞后误差
8、、综合误差、绝缘性能、温度性能3其他仪器由厂家提供出厂合格证及有关参数4电缆SDJ336-89防水密封性5二次仪表测量误差、重复性6监测仪器设备的安装埋设仪器设备安装、埋设工作应与现场土建施工进度紧密结合，将安全监测工作纳入主体工程施工总进度，搞好仪器埋设安装与土建施工的配合与协调，土建施工提前为掩埋创造条件，既不能因为仪器埋设安装而严重影响土建工程施工进度,也不能只顾土建工程施工而忽视安全监测。现场负责仪埋的人员要积极掌握现场施工进度，熟悉仪器埋设位置，提前作好仪埋准备工作，严格按设计图纸的要求现场放样，严格按照厂家说明书、有关技术文件及规范要求及时埋设仪器，并妥善做好电缆牵引和保护工作，同
9、时认真收集各项资料，准确绘制仪埋草图。在监测仪器设备安装35天前，提交一份监测仪器设备安装埋设措施计划报送监理人审批，其内容包括各单位工程和单项工程埋设监测仪器设备的安装项目、安装方法、安装时间以及各单位工程和单项工程施工进度的协调、合同期监测仪器设备维护措施等。安装前24小时通知监理人现场旁站监理。仪器设备安装埋设中使用经过监理人批准的编码系统，对每一支仪器设备、电缆等进行统一编号，每支仪器均建立档案卡，仪器资料按业主规定的格式录入仪器档案库中。对于埋入混凝土内的仪器,其周围的混凝土去除大骨料，人工分层振捣密实。混凝土下料应距仪器1.5m以上；振捣时，振捣器与仪器的距离不小于1.0m。每支仪
10、器安装埋设后14天内，将仪器的埋设考证表提交监理人。6.1 钻孔和回填(1)钻孔钻孔的孔位、深度、孔径、钻孔顺序和孔斜等按设计要求和监理人的指示执行。在钻孔过程中，当发现钻孔偏斜时，及时纠偏。孔底偏差值不大于表15-3的规定。钻孔孔深最大误差不超过50mm,且孔壁光滑。若孔口段扩孔，扩孔段与钻孔同心。表15-3监测孔孔底偏差值孔深(m)152020303040最大允许偏差值(m)0.25().350.5(2)钻孔取芯芯样按取芯次序统一编号，填牌装箱并妥善保存。在钻孔过程中，对钻孔冲洗水、钻孔压力、芯样长度及其它充分反映岩石特性的因素详细记录，同时作好钻机操作的详细记录。(3)钻孔冲洗钻孔工作结
11、束后，监测仪器设备埋设之前，用压力风水进行冲洗，将孔内的岩屑和泥沙冲洗干净，直到回水变清IOmin后结束。冲洗完成后，再将孔内的积水排干。(4)钻孔回填仪器设备埋设完毕,经监理人验收合格后，按施工图纸要求和监理人的指示,及时对钻孔进行回填作业。回填材料用水泥浆、水泥砂浆和砂等。水泥浆、水泥砂浆的配合比通过试验确定。6.2 收敛观测桩(测点)测点紧靠掌子面布置，收敛测桩应牢固地埋设在围岩表面，其深度不宜大于20cm；收敛测桩在安装埋设后应注意保护，避免因测桩损坏而影响观测数据的准确性。收敛变形监测时，为了减少观测时的人为误差，观测时由固定人员和观测设备操作，并测读三次取其平均值，以保证观测精度。
12、6.3 多点位移计（1）多点位移计钻孔孔径根据锚头的直径和数量而定，3点式和4点式多点位移计钻孔孔径为IlOmm,5点式多点位移计钻孔孔径为130mm,孔深比最深测点深LOm,孔口保持稳定平整。对钻孔岩芯进行描述，做出钻孔岩芯柱状图，确定多点位移计测点位置。（2）按照确定的测点长度，将锚头、位移传递杆、护管和传感器组装。传递杆和护管的各接头应连接牢固，并逐段向孔内送进。安装过程中应在护管和传递杆上编号，以防混淆。（3）传递杆和护管及灌浆管安装就位后，用水泥浆进行全孔灌浆，灌浆浆材的水灰比为0.5:1,灌浆压力为0.2MPa,待水泥浆凝固后安装孔口保护装置。（4）仪器埋设完毕后即开始读数，每天观
13、测一次，读数稳定后开始正式观测。6.4 锚索测力计（1）安装测力计进行长期观测的预应力锚索均采用无粘结型锚索。（2）锚索测力计安装在预应力端头锚孔口垫板与外锚板之间，测力计的安装与锚索外锚板的安装同步进行。（3）测力计安装前，锚索的孔口垫板表面打磨和擦拭干净，以保证孔口垫板与测力计的接触面平整光滑。同时在施工现场检验测力计其零点读数是否正常,如超过允许的零点漂移值，则更换测力计。（4）测力计安装时将测力计平稳放置在测力计垫板上，测力计必须与孔轴线垂直，其倾斜应小于0.5,偏心不大于0.5mm。安装锚具和张拉机具，检查测力计的位置，检查无误后，方能进行张拉。（5）测力计安装就位后，加荷张拉前，准
14、确测量其初始值和环境温度，连续测三次，当三次读数的最大值与最小值之差小于1%F.S时，取其平均值作为监测的基准值。（6）基准值确定后按设计技术要求分级加荷张拉，逐级进行张拉监测：一般每级荷载测读一次，最后一级荷载进行稳定监测，每5min测读一次，连续测读三次，最大值与最小值之差小于1%F.S时则认为稳定。（7）张拉荷载稳定后，及时测读锁定荷载，张拉结束后，根据荷载变化速率确定监测时间间隔，最后进行锁定后的稳定监测。6.5 锚杆应力计（1）按设计要求钻孔，钻孔直径为锚杆应力计直径的2.53.0倍，并清洗钻孔，去除孔内的岩屑，同时防止孔壁沾油污。（2）按锚杆直径选配相应规格的锚杆应力计，按设计要求裁截锚杆长度，将锚杆应力计与相应的裁截锚杆进行对焊，仪器部位采
