《某行政办公大楼工程聚氨脂防水施工工艺.docx》由会员分享，可在线阅读，更多相关《某行政办公大楼工程聚氨脂防水施工工艺.docx（3页珍藏版）》请在第壹文秘上搜索。

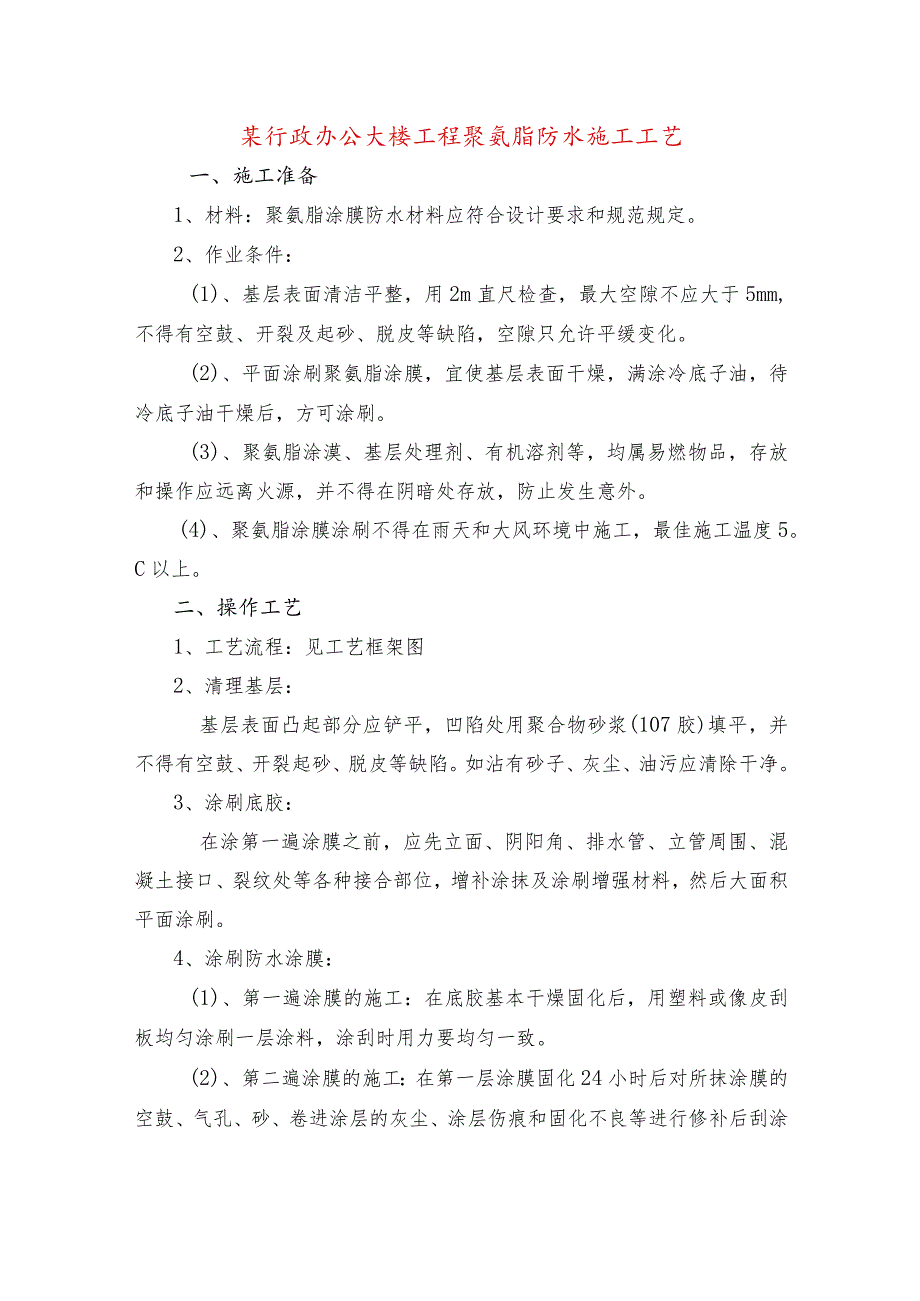

1、某行政办公大楼工程聚氨脂防水施工工艺一、施工准备1、材料：聚氨脂涂膜防水材料应符合设计要求和规范规定。2、作业条件：(1)、基层表面清洁平整，用2m直尺检查，最大空隙不应大于5mm,不得有空鼓、开裂及起砂、脱皮等缺陷，空隙只允许平缓变化。(2)、平面涂刷聚氨脂涂膜，宜使基层表面干燥，满涂冷底子油，待冷底子油干燥后，方可涂刷。(3)、聚氨脂涂漠、基层处理剂、有机溶剂等，均属易燃物品，存放和操作应远离火源，并不得在阴暗处存放，防止发生意外。(4)、聚氨脂涂膜涂刷不得在雨天和大风环境中施工，最佳施工温度5。C以上。二、操作工艺1、工艺流程：见工艺框架图2、清理基层：基层表面凸起部分应铲平，凹陷处用聚

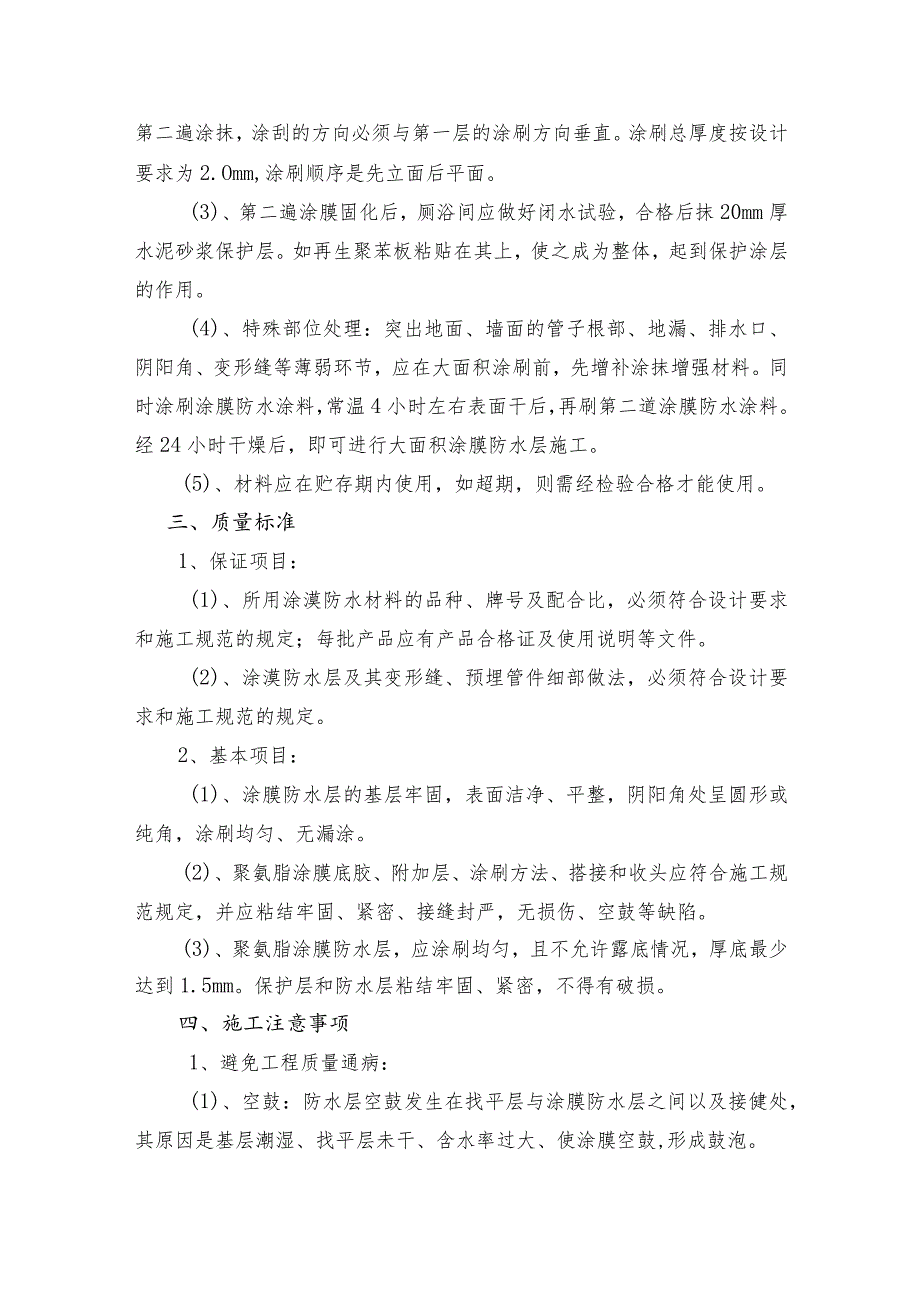

2、合物砂浆(107胶)填平，并不得有空鼓、开裂起砂、脱皮等缺陷。如沾有砂子、灰尘、油污应清除干净。3、涂刷底胶：在涂第一遍涂膜之前，应先立面、阴阳角、排水管、立管周围、混凝土接口、裂纹处等各种接合部位，增补涂抹及涂刷增强材料，然后大面积平面涂刷。4、涂刷防水涂膜：(1)、第一遍涂膜的施工：在底胶基本干燥固化后，用塑料或像皮刮板均匀涂刷一层涂料，涂刮时用力要均匀一致。(2)、第二遍涂膜的施工：在第一层涂膜固化24小时后对所抹涂膜的空鼓、气孔、砂、卷进涂层的灰尘、涂层伤痕和固化不良等进行修补后刮涂第二遍涂抹，涂刮的方向必须与第一层的涂刷方向垂直。涂刷总厚度按设计要求为2.Omm,涂刷顺序是先立面后平
3、面。(3)、第二遍涂膜固化后，厕浴间应做好闭水试验，合格后抹20mm厚水泥砂浆保护层。如再生聚苯板粘贴在其上，使之成为整体，起到保护涂层的作用。(4)、特殊部位处理：突出地面、墙面的管子根部、地漏、排水口、阴阳角、变形缝等薄弱环节，应在大面积涂刷前，先增补涂抹增强材料。同时涂刷涂膜防水涂料，常温4小时左右表面干后，再刷第二道涂膜防水涂料。经24小时干燥后，即可进行大面积涂膜防水层施工。(5)、材料应在贮存期内使用，如超期，则需经检验合格才能使用。三、质量标准1、保证项目：(1)、所用涂漠防水材料的品种、牌号及配合比，必须符合设计要求和施工规范的规定；每批产品应有产品合格证及使用说明等文件。(2

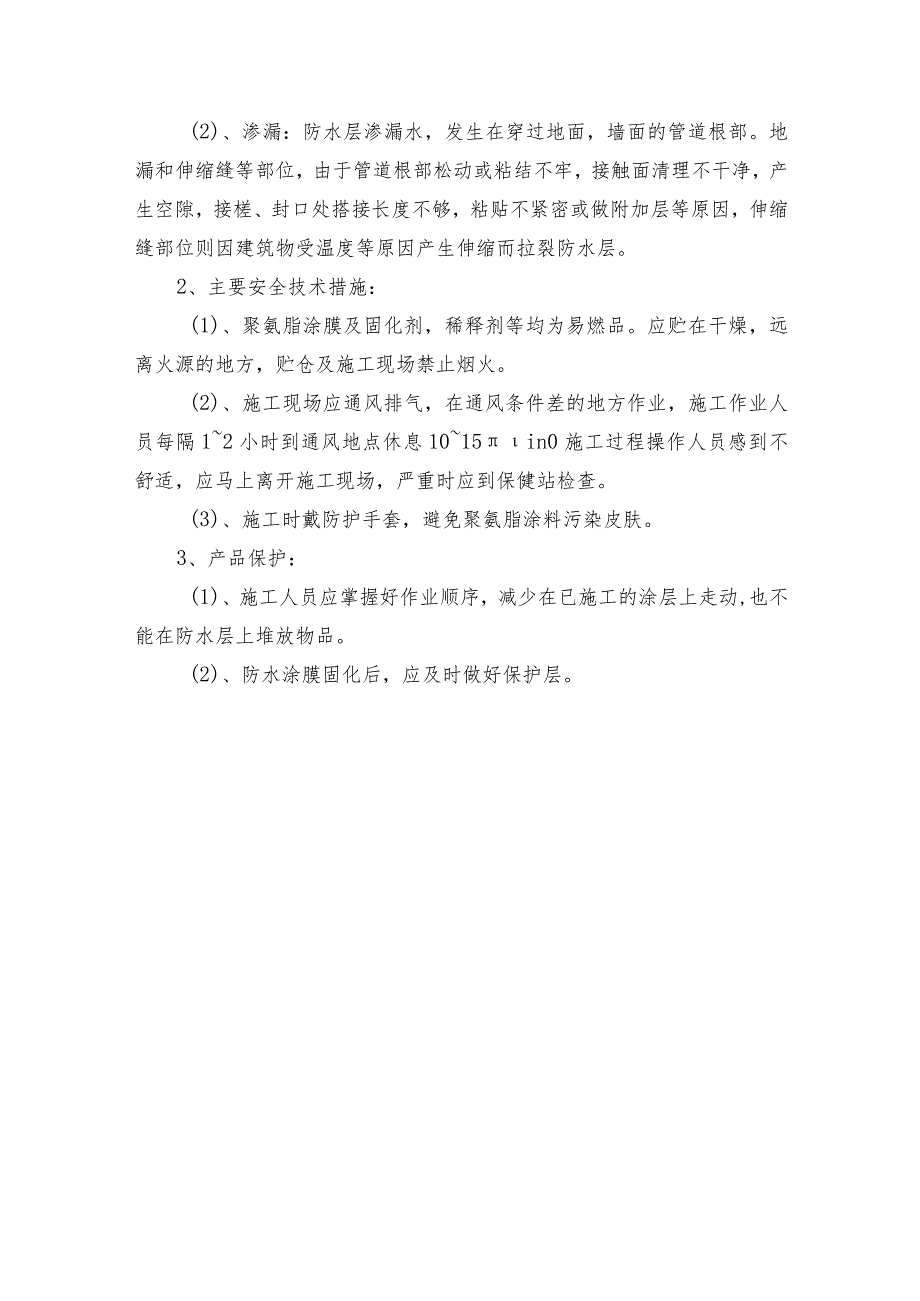

4、)、涂漠防水层及其变形缝、预埋管件细部做法，必须符合设计要求和施工规范的规定。2、基本项目：(1)、涂膜防水层的基层牢固，表面洁净、平整，阴阳角处呈圆形或纯角，涂刷均匀、无漏涂。(2)、聚氨脂涂膜底胶、附加层、涂刷方法、搭接和收头应符合施工规范规定，并应粘结牢固、紧密、接缝封严，无损伤、空鼓等缺陷。(3)、聚氨脂涂膜防水层，应涂刷均匀，且不允许露底情况，厚底最少达到1.5mm。保护层和防水层粘结牢固、紧密，不得有破损。四、施工注意事项1、避免工程质量通病：(1)、空鼓：防水层空鼓发生在找平层与涂膜防水层之间以及接健处，其原因是基层潮湿、找平层未干、含水率过大、使涂膜空鼓,形成鼓泡。(2)、渗漏
5、：防水层渗漏水，发生在穿过地面，墙面的管道根部。地漏和伸缩缝等部位，由于管道根部松动或粘结不牢，接触面清理不干净，产生空隙，接槎、封口处搭接长度不够，粘贴不紧密或做附加层等原因，伸缩缝部位则因建筑物受温度等原因产生伸缩而拉裂防水层。2、主要安全技术措施：(1)、聚氨脂涂膜及固化剂，稀释剂等均为易燃品。应贮在干燥，远离火源的地方，贮仓及施工现场禁止烟火。(2)、施工现场应通风排气，在通风条件差的地方作业，施工作业人员每隔12小时到通风地点休息1015in0施工过程操作人员感到不舒适，应马上离开施工现场，严重时应到保健站检查。(3)、施工时戴防护手套，避免聚氨脂涂料污染皮肤。3、产品保护：(1)、施工人员应掌握好作业顺序，减少在已施工的涂层上走动,也不能在防水层上堆放物品。(2)、防水涂膜固化后，应及时做好保护层。
