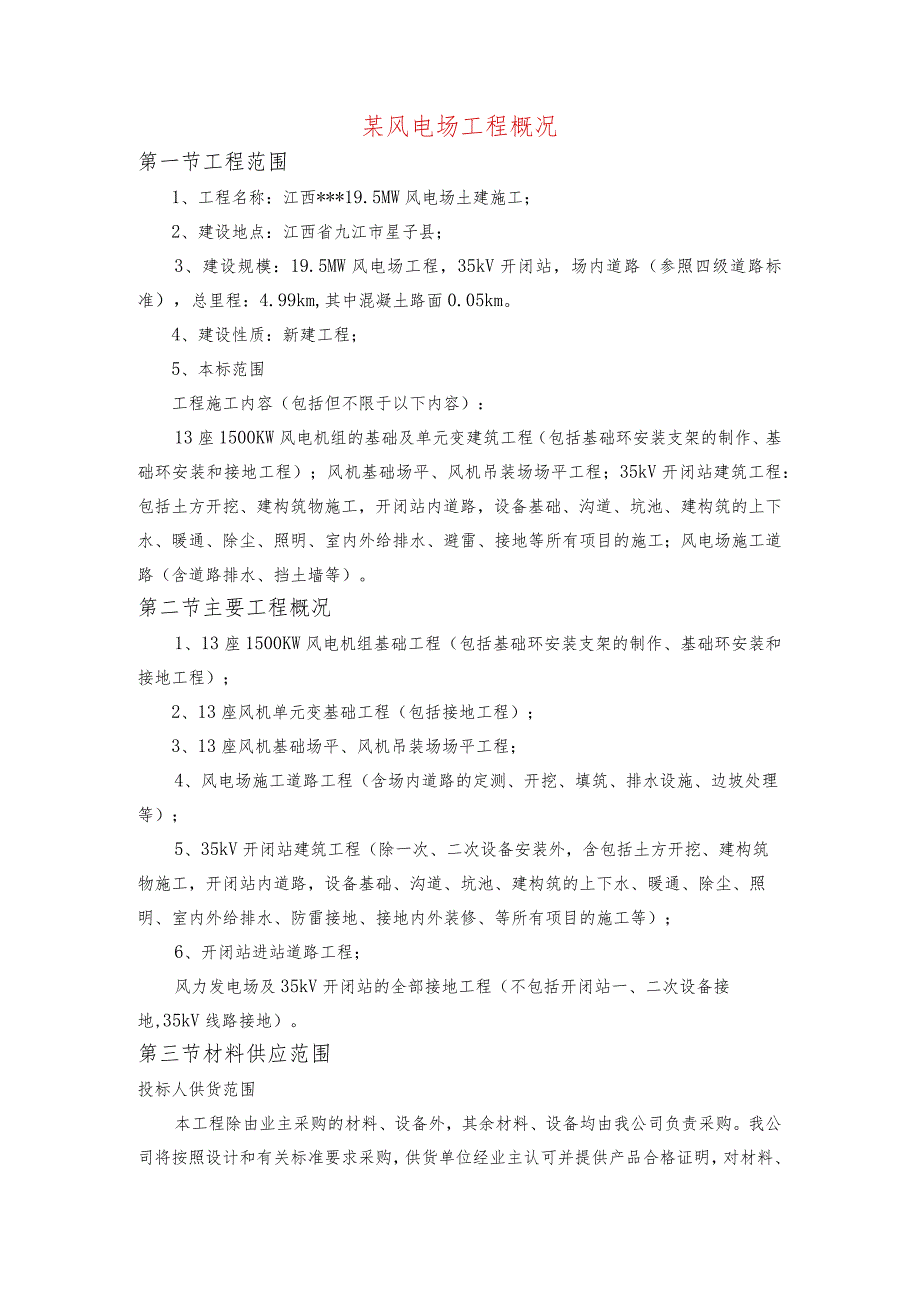

1、某风电场工程概况第一节工程范围1、工程名称：江西*19.5MW风电场土建施工；2、建设地点：江西省九江市星子县；3、建设规模：19.5MW风电场工程，35kV开闭站，场内道路（参照四级道路标准），总里程：4.99km,其中混凝土路面0.05km。4、建设性质：新建工程；5、本标范围工程施工内容（包括但不限于以下内容）：13座1500KW风电机组的基础及单元变建筑工程（包括基础环安装支架的制作、基础环安装和接地工程）；风机基础场平、风机吊装场场平工程；35kV开闭站建筑工程：包括土方开挖、建构筑物施工，开闭站内道路，设备基础、沟道、坑池、建构筑的上下水、暖通、除尘、照明、室内外给排水、避雷、接地
2、等所有项目的施工；风电场施工道路（含道路排水、挡土墙等）。第二节主要工程概况1、13座1500KW风电机组基础工程（包括基础环安装支架的制作、基础环安装和接地工程）；2、13座风机单元变基础工程（包括接地工程）；3、13座风机基础场平、风机吊装场场平工程；4、风电场施工道路工程（含场内道路的定测、开挖、填筑、排水设施、边坡处理等）；5、35kV开闭站建筑工程（除一次、二次设备安装外，含包括土方开挖、建构筑物施工，开闭站内道路，设备基础、沟道、坑池、建构筑的上下水、暖通、除尘、照明、室内外给排水、防雷接地、接地内外装修、等所有项目的施工等）；6、开闭站进站道路工程；风力发电场及35kV开闭站的全

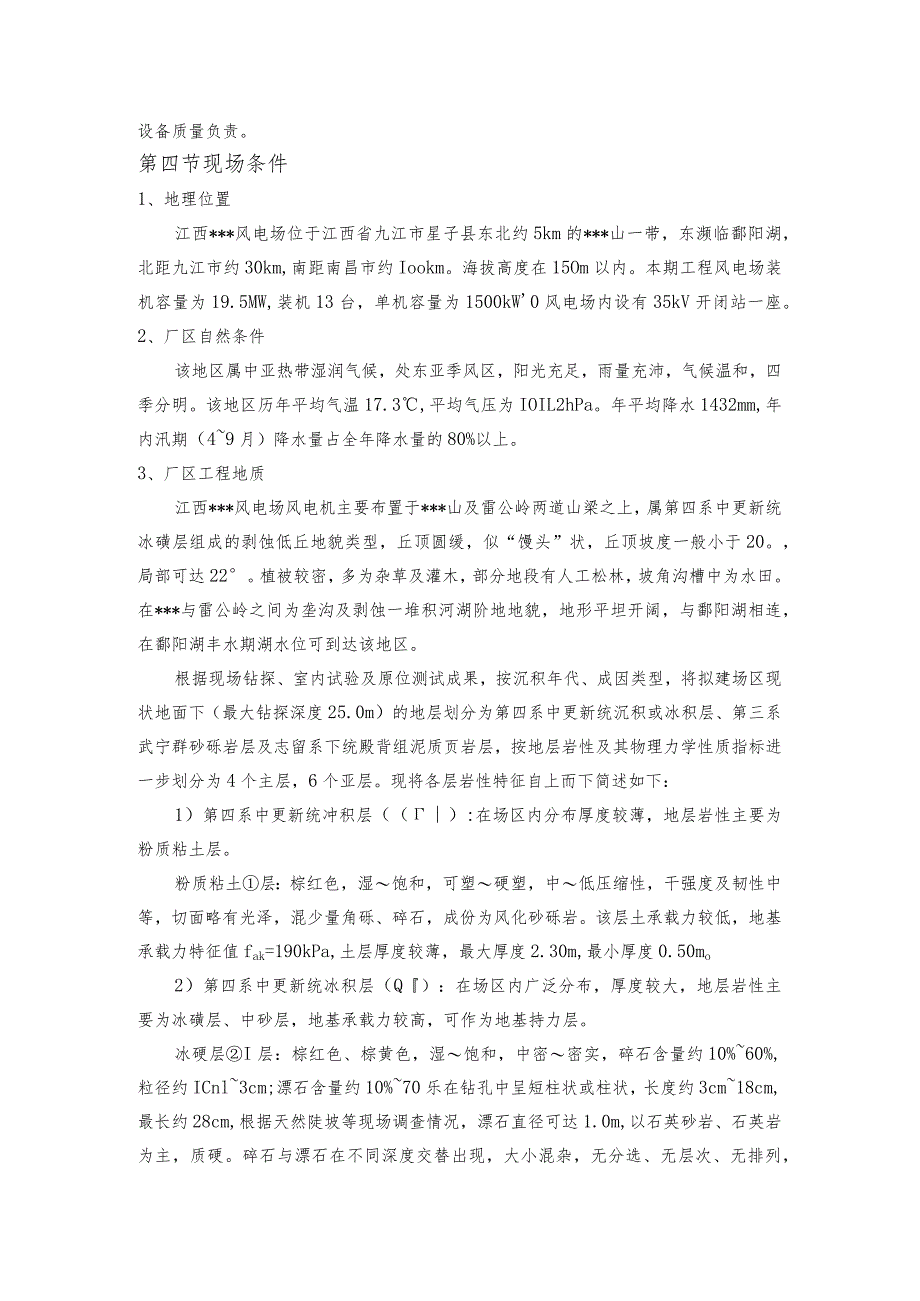

3、部接地工程（不包括开闭站一、二次设备接地,35kV线路接地）。第三节材料供应范围投标人供货范围本工程除由业主采购的材料、设备外，其余材料、设备均由我公司负责采购。我公司将按照设计和有关标准要求采购，供货单位经业主认可并提供产品合格证明，对材料、设备质量负责。第四节现场条件1、地理位置江西*风电场位于江西省九江市星子县东北约5km的*山一带，东濒临鄱阳湖，北距九江市约30km,南距南昌市约Iookm。海拔高度在15Om以内。本期工程风电场装机容量为19.5MW,装机13台，单机容量为1500kW0风电场内设有35kV开闭站一座。2、厂区自然条件该地区属中亚热带湿润气候，处东亚季风区，阳光充足，雨
4、量充沛，气候温和，四季分明。该地区历年平均气温17.3,平均气压为IOIL2hPa。年平均降水1432mm,年内汛期（49月）降水量占全年降水量的80%以上。3、厂区工程地质江西*风电场风电机主要布置于*山及雷公岭两道山梁之上，属第四系中更新统冰磺层组成的剥蚀低丘地貌类型，丘顶圆缓，似“馒头”状，丘顶坡度一般小于20。，局部可达22。植被较密，多为杂草及灌木，部分地段有人工松林，坡角沟槽中为水田。在*与雷公岭之间为垄沟及剥蚀一堆积河湖阶地地貌，地形平坦开阔，与鄱阳湖相连，在鄱阳湖丰水期湖水位可到达该地区。根据现场钻探、室内试验及原位测试成果，按沉积年代、成因类型，将拟建场区现状地面下（最大钻探
5、深度25.0m）的地层划分为第四系中更新统沉积或冰积层、第三系武宁群砂砾岩层及志留系下统殿背组泥质页岩层，按地层岩性及其物理力学性质指标进一步划分为4个主层，6个亚层。现将各层岩性特征自上而下简述如下：1）第四系中更新统冲积层（）:在场区内分布厚度较薄，地层岩性主要为粉质粘土层。粉质粘土层：棕红色，湿饱和，可塑硬塑，中低压缩性，干强度及韧性中等，切面略有光泽，混少量角砾、碎石，成份为风化砂砾岩。该层土承载力较低，地基承载力特征值fak=190kPa,土层厚度较薄，最大厚度2.30m,最小厚度0.50mo2）第四系中更新统冰积层（Q）：在场区内广泛分布，厚度较大，地层岩性主要为冰磺层、中砂层，地

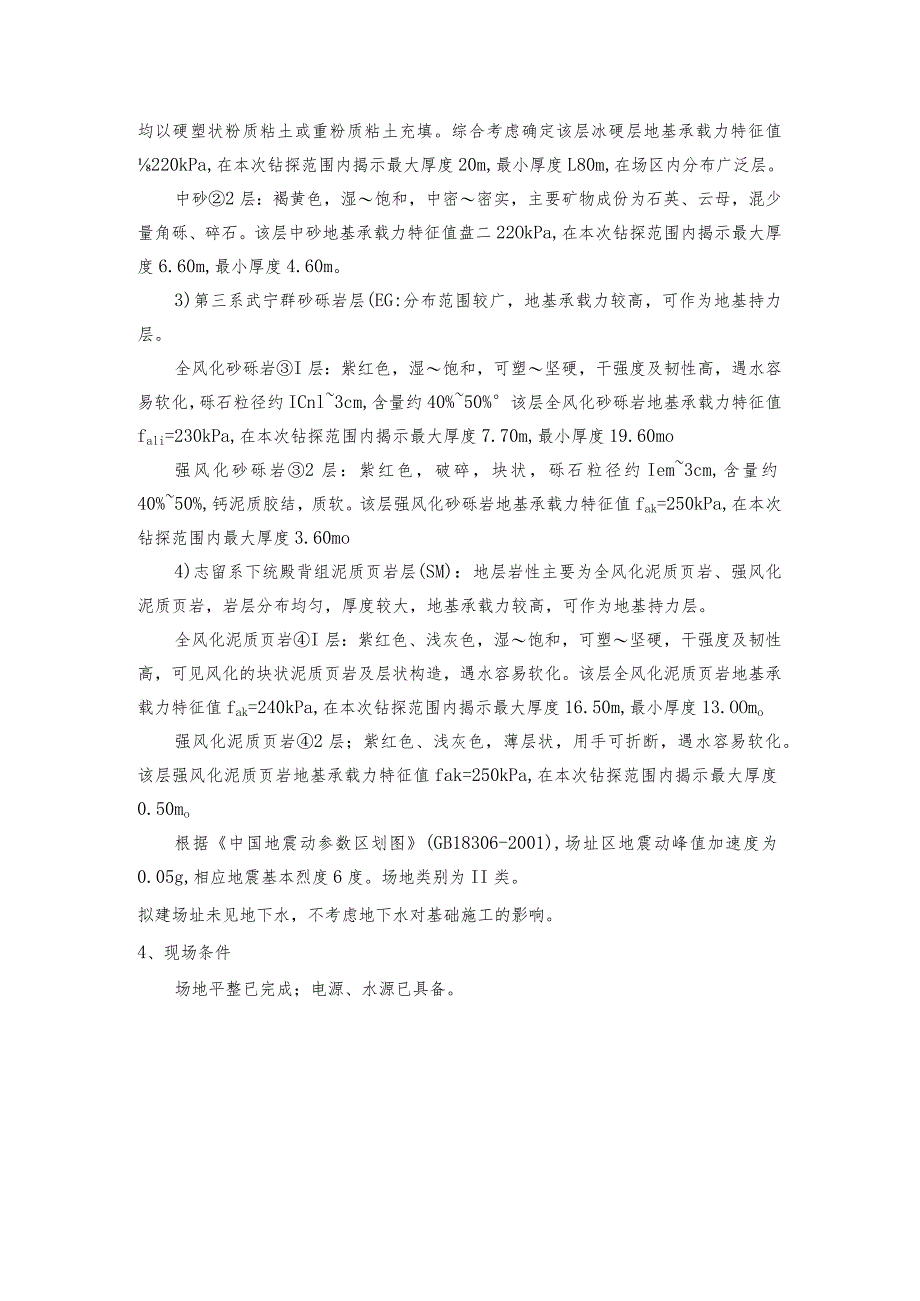

6、基承载力较高，可作为地基持力层。冰硬层I层：棕红色、棕黄色，湿饱和，中密密实，碎石含量约10%60%,粒径约ICnl3cm;漂石含量约10%70乐在钻孔中呈短柱状或柱状，长度约3cm18cm,最长约28cm,根据天然陡坡等现场调查情况，漂石直径可达1.0m,以石英砂岩、石英岩为主，质硬。碎石与漂石在不同深度交替出现，大小混杂，无分选、无层次、无排列，均以硬塑状粉质粘土或重粉质粘土充填。综合考虑确定该层冰硬层地基承载力特征值220kPa,在本次钻探范围内揭示最大厚度20m,最小厚度L80m,在场区内分布广泛层。中砂2层：褐黄色，湿饱和，中密密实，主要矿物成份为石英、云母，混少量角砾、碎石。该层中
7、砂地基承载力特征值盘二22OkPa,在本次钻探范围内揭示最大厚度6.60m,最小厚度4.60m。3)第三系武宁群砂砾岩层(EG:分布范围较广，地基承载力较高，可作为地基持力层。全风化砂砾岩I层：紫红色，湿饱和，可塑坚硬，干强度及韧性高，遇水容易软化，砾石粒径约ICnl3cm,含量约40%50%该层全风化砂砾岩地基承载力特征值fali=230kPa,在本次钻探范围内揭示最大厚度7.70m,最小厚度19.60mo强风化砂砾岩2层：紫红色，破碎，块状，砾石粒径约Iem3cm,含量约40%50%,钙泥质胶结，质软。该层强风化砂砾岩地基承载力特征值fak=250kPa,在本次钻探范围内最大厚度3.60m
8、o4)志留系下统殿背组泥质页岩层(SM)：地层岩性主要为全风化泥质页岩、强风化泥质页岩，岩层分布均匀，厚度较大，地基承载力较高，可作为地基持力层。全风化泥质页岩I层：紫红色、浅灰色，湿饱和，可塑坚硬，干强度及韧性高，可见风化的块状泥质页岩及层状构造，遇水容易软化。该层全风化泥质页岩地基承载力特征值fak=240kPa,在本次钻探范围内揭示最大厚度16.50m,最小厚度13.OOmo强风化泥质页岩2层；紫红色、浅灰色，薄层状，用手可折断，遇水容易软化。该层强风化泥质页岩地基承载力特征值fak=250kPa,在本次钻探范围内揭示最大厚度0.50mo根据中国地震动参数区划图(GB18306-2001),场址区地震动峰值加速度为0.05g,相应地震基本烈度6度。场地类别为II类。拟建场址未见地下水，不考虑地下水对基础施工的影响。4、现场条件场地平整已完成；电源、水源已具备。
