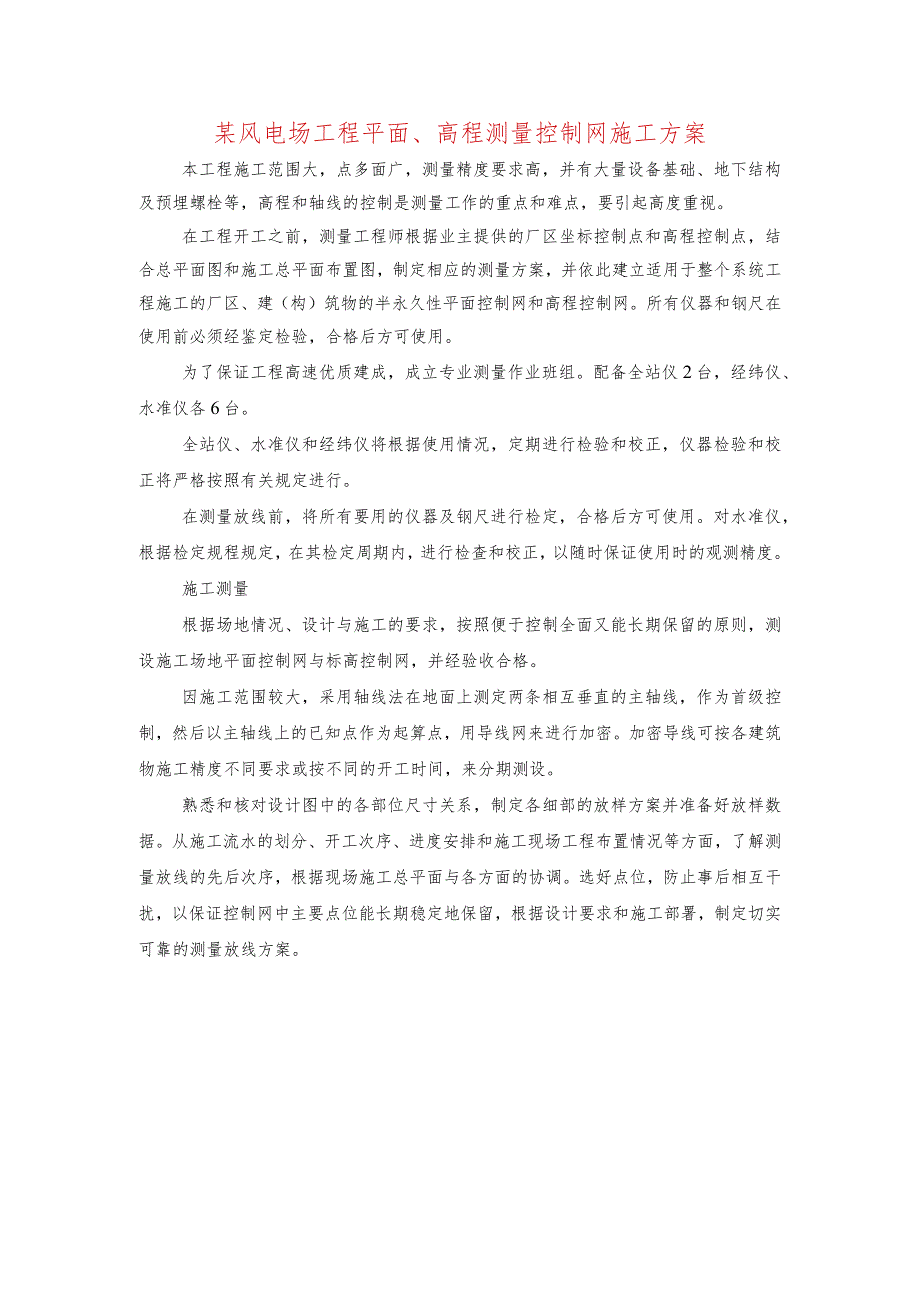

1、某风电场工程平面、高程测量控制网施工方案本工程施工范围大，点多面广，测量精度要求高，并有大量设备基础、地下结构及预埋螺栓等，高程和轴线的控制是测量工作的重点和难点，要引起高度重视。在工程开工之前，测量工程师根据业主提供的厂区坐标控制点和高程控制点，结合总平面图和施工总平面布置图，制定相应的测量方案，并依此建立适用于整个系统工程施工的厂区、建（构）筑物的半永久性平面控制网和高程控制网。所有仪器和钢尺在使用前必须经鉴定检验，合格后方可使用。为了保证工程高速优质建成，成立专业测量作业班组。配备全站仪2台，经纬仪、水准仪各6台。全站仪、水准仪和经纬仪将根据使用情况，定期进行检验和校正，仪器检验和校正将
2、严格按照有关规定进行。在测量放线前，将所有要用的仪器及钢尺进行检定，合格后方可使用。对水准仪，根据检定规程规定，在其检定周期内，进行检查和校正，以随时保证使用时的观测精度。施工测量根据场地情况、设计与施工的要求，按照便于控制全面又能长期保留的原则，测设施工场地平面控制网与标高控制网，并经验收合格。因施工范围较大，采用轴线法在地面上测定两条相互垂直的主轴线，作为首级控制，然后以主轴线上的已知点作为起算点，用导线网来进行加密。加密导线可按各建筑物施工精度不同要求或按不同的开工时间，来分期测设。熟悉和核对设计图中的各部位尺寸关系，制定各细部的放样方案并准备好放样数据。从施工流水的划分、开工次序、进度

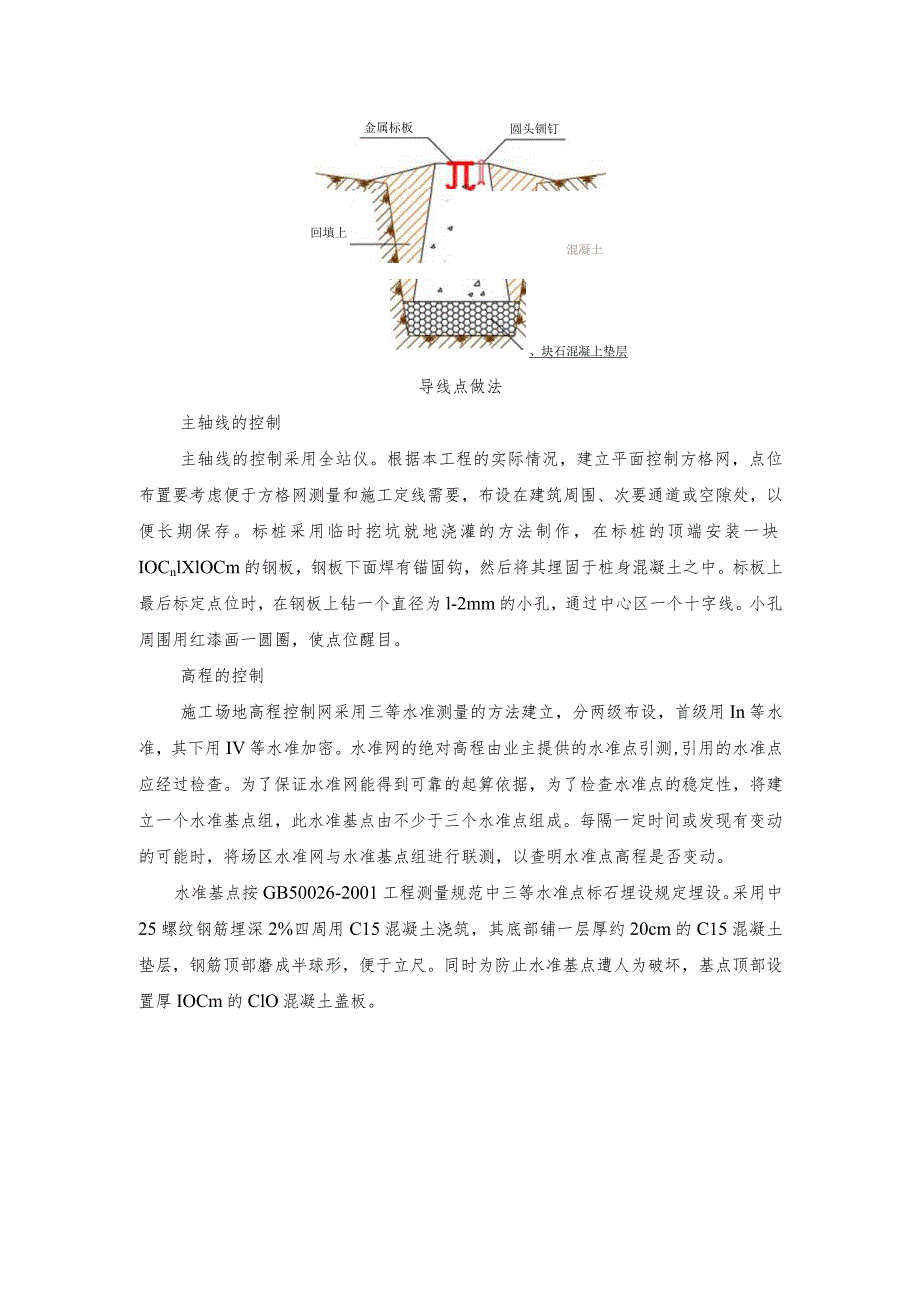

3、安排和施工现场工程布置情况等方面，了解测量放线的先后次序，根据现场施工总平面与各方面的协调。选好点位，防止事后相互干扰，以保证控制网中主要点位能长期稳定地保留，根据设计要求和施工部署，制定切实可靠的测量放线方案。金属标板圆头钏钉混凝土回填上、块石混凝上垫层导线点做法主轴线的控制主轴线的控制采用全站仪。根据本工程的实际情况，建立平面控制方格网，点位布置要考虑便于方格网测量和施工定线需要，布设在建筑周围、次要通道或空隙处，以便长期保存。标桩采用临时挖坑就地浇灌的方法制作，在标桩的顶端安装一块IOCnlXlOCm的钢板，钢板下面焊有锚固钩，然后将其埋固于桩身混凝土之中。标板上最后标定点位时，在钢板上

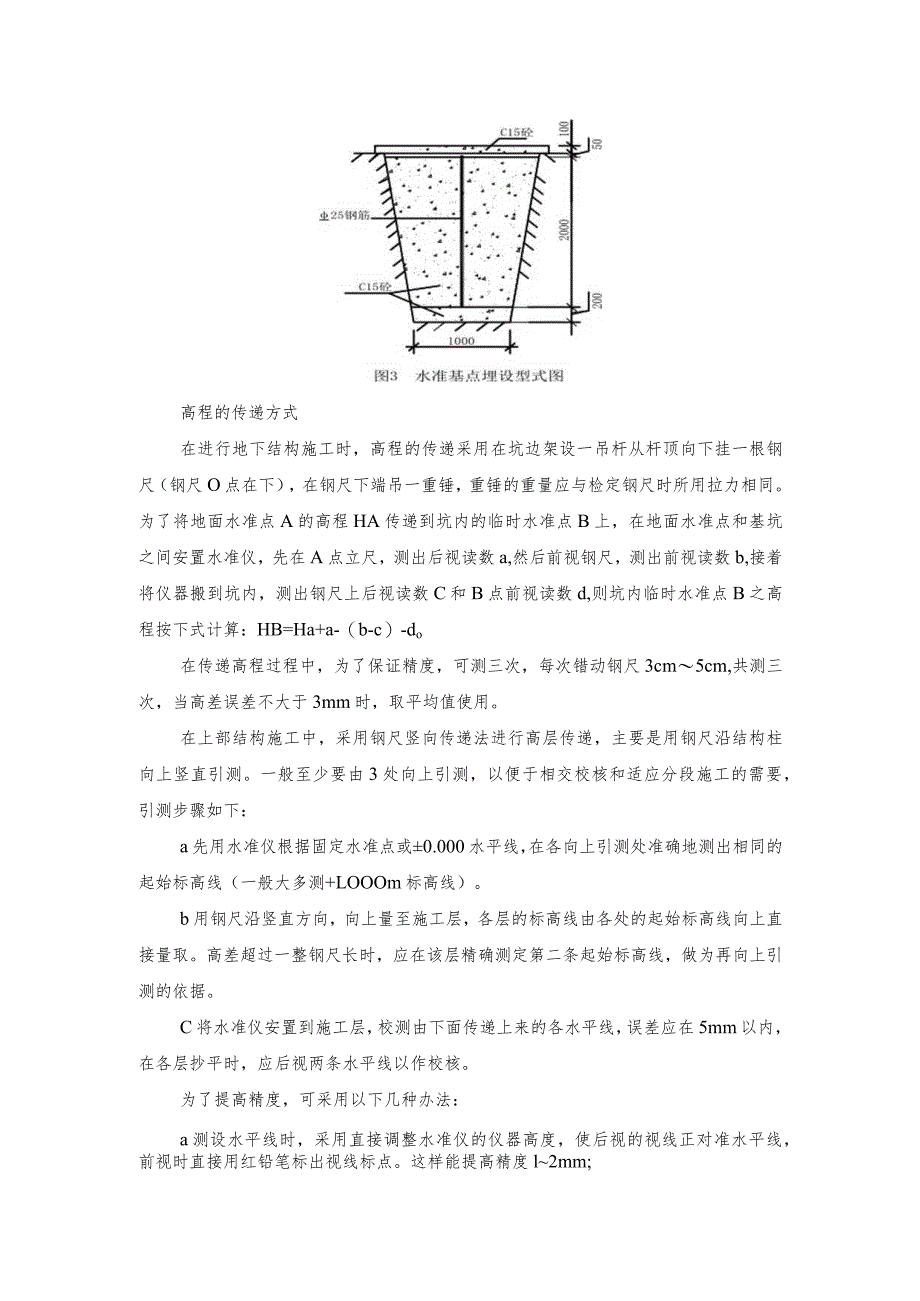

4、钻一个直径为l-2mm的小孔，通过中心区一个十字线。小孔周围用红漆画一圆圈，使点位醒目。高程的控制施工场地高程控制网采用三等水准测量的方法建立，分两级布设，首级用In等水准，其下用IV等水准加密。水准网的绝对高程由业主提供的水准点引测,引用的水准点应经过检查。为了保证水准网能得到可靠的起算依据，为了检查水准点的稳定性，将建立一个水准基点组，此水准基点由不少于三个水准点组成。每隔一定时间或发现有变动的可能时，将场区水准网与水准基点组进行联测，以查明水准点高程是否变动。水准基点按GB50026-2001工程测量规范中三等水准点标石埋设规定埋设。采用中25螺纹钢筋埋深2%四周用C15混凝土浇筑，其底
5、部铺一层厚约20cm的C15混凝土垫层，钢筋顶部磨成半球形，便于立尺。同时为防止水准基点遭人为破坏，基点顶部设置厚IOCm的ClO混凝土盖板。高程的传递方式在进行地下结构施工时，高程的传递采用在坑边架设一吊杆从杆顶向下挂一根钢尺（钢尺O点在下），在钢尺下端吊一重锤，重锤的重量应与检定钢尺时所用拉力相同。为了将地面水准点A的高程HA传递到坑内的临时水准点B上，在地面水准点和基坑之间安置水准仪，先在A点立尺，测出后视读数a,然后前视钢尺，测出前视读数b,接着将仪器搬到坑内，测出钢尺上后视读数C和B点前视读数d,则坑内临时水准点B之高程按下式计算：HB=Ha+a-（b-c）-do在传递高程过程中，为
6、了保证精度，可测三次，每次错动钢尺3cm5cm,共测三次，当高差误差不大于3mm时，取平均值使用。在上部结构施工中，采用钢尺竖向传递法进行高层传递，主要是用钢尺沿结构柱向上竖直引测。一般至少要由3处向上引测，以便于相交校核和适应分段施工的需要，引测步骤如下：a先用水准仪根据固定水准点或0.000水平线，在各向上引测处准确地测出相同的起始标高线（一般大多测+LOOOm标高线）。b用钢尺沿竖直方向，向上量至施工层，各层的标高线由各处的起始标高线向上直接量取。高差超过一整钢尺长时，应在该层精确测定第二条起始标高线，做为再向上引测的依据。C将水准仪安置到施工层，校测由下面传递上来的各水平线，误差应在5
7、mm以内，在各层抄平时，应后视两条水平线以作校核。为了提高精度，可采用以下几种办法：a测设水平线时，采用直接调整水准仪的仪器高度，使后视的视线正对准水平线，前视时直接用红铅笔标出视线标点。这样能提高精度l2mm;b测设标高或水平线时，尽量做到前后视距等长；c由0.000水平线向下或向上量高差时，所用钢尺应经过检定，量高差时尺身应垂直并用标准拉力，同时要进行尺长和温度修正；d为防止标高（高程）偏差积累积，使建筑物总高度偏差超限，要严格控制各层标高，不得超限。均应以原起始点传递，尺身应保持垂直，整尺传递，绝不能逐层传递，避免积累误差。通过上述办法，使层间标高测量偏差不应超过3mm,建筑全高（三）测
8、量偏差不应超过3H/1000,且不应大于10mm。沉降观测沉降观测点位置和制作按设计要求确定。观测点应做上保护装置和标识，以免被破坏。一般做法如下图。水准基点埋设后，待点位稳固后即进行观测。水准基点观测采用水准仪按二等水准测量的技术要求对四点进行联测。沉降观测在一层楼面施工完毕后进行第一次观测，以后每升高一层观测一次。主体结构完成后移交于业主负责进行，第一年每一季度观测一次，第二年每两季度观测一次，直到沉降稳定为止。沉降观测结束后，提交的资料有：沉降观测方案、沉降观测成果表、沉降观测点时间（t）-沉降量（三）沉降曲线图、沉降观测成果分析报告。预埋件测量设备基础、重要部位的预埋件等应建立专门的控制网，以保证工程测量点的精度。在施工前根据埋件特点编制针对性的施工测量方案。测量资料本工程采用测量记录及各种记录表格，能保证资料的完整以及内业、外业资料齐全。施工中认真注意收集整理资料，确保竣工后交工资料准确无误。
