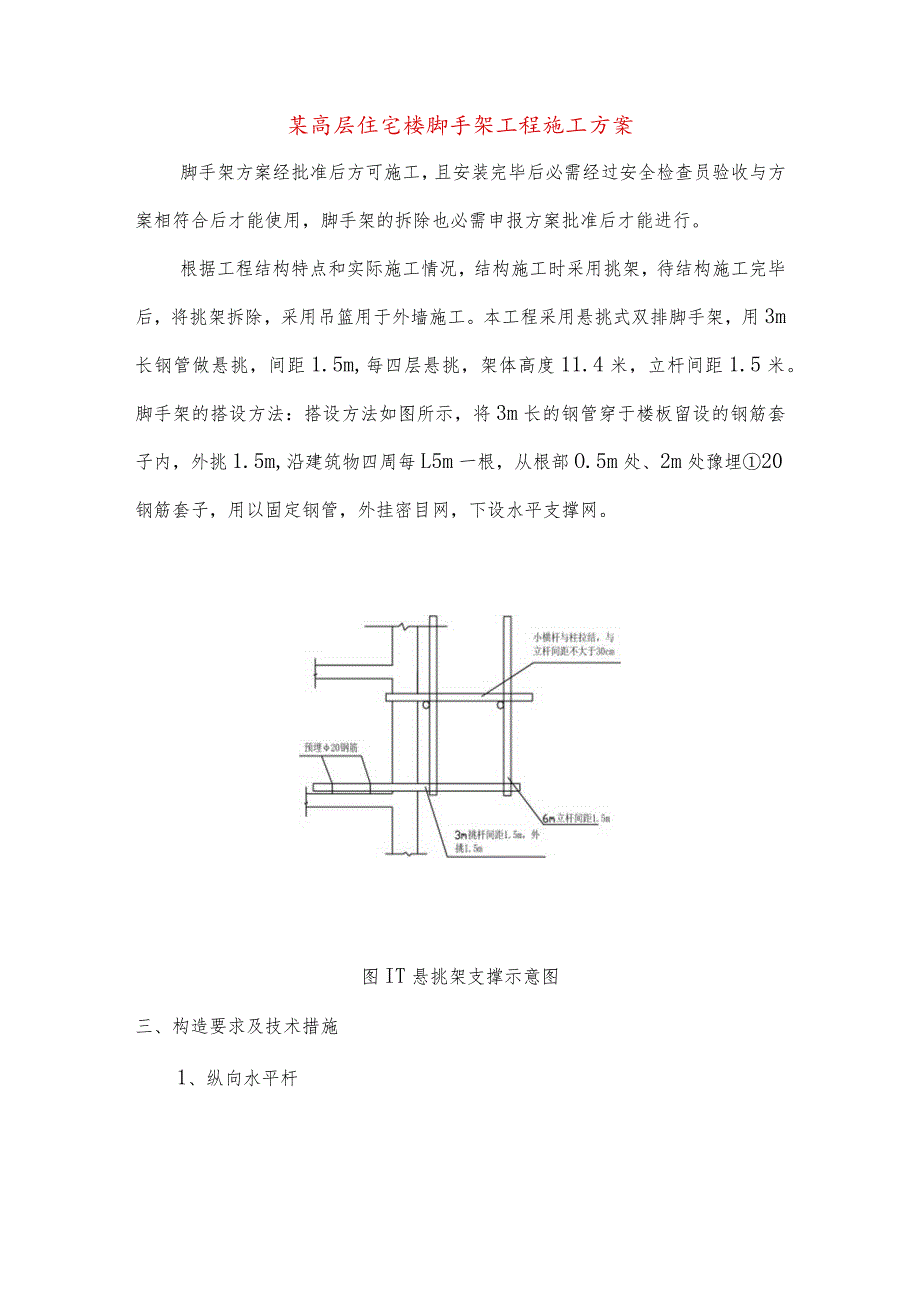

1、某高层住宅楼脚手架工程施工方案脚手架方案经批准后方可施工,且安装完毕后必需经过安全检查员验收与方案相符合后才能使用,脚手架的拆除也必需申报方案批准后才能进行。根据工程结构特点和实际施工情况,结构施工时采用挑架,待结构施工完毕后,将挑架拆除,采用吊篮用于外墙施工。本工程采用悬挑式双排脚手架,用3m长钢管做悬挑,间距1.5m,每四层悬挑,架体高度11.4米,立杆间距1.5米。脚手架的搭设方法:搭设方法如图所示,将3m长的钢管穿于楼板留设的钢筋套子内,外挑1.5m,沿建筑物四周每L5m一根,从根部O.5m处、2m处豫埋20钢筋套子,用以固定钢管,外挂密目网,下设水平支撑网。图IT悬挑架支撑示意图三、

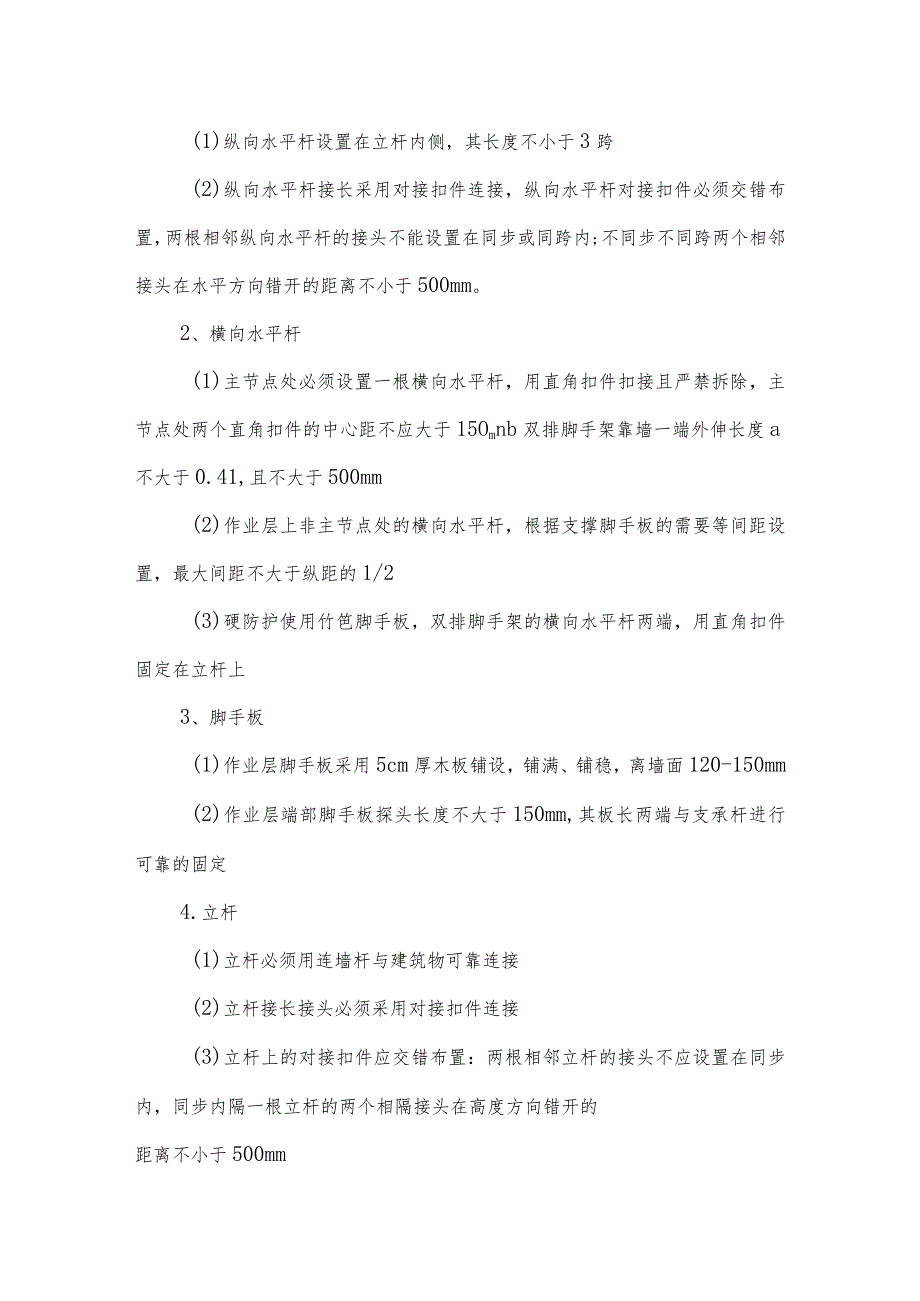

2、构造要求及技术措施1、纵向水平杆(1)纵向水平杆设置在立杆内侧,其长度不小于3跨(2)纵向水平杆接长采用对接扣件连接,纵向水平杆对接扣件必须交错布置,两根相邻纵向水平杆的接头不能设置在同步或同跨内;不同步不同跨两个相邻接头在水平方向错开的距离不小于500mm。2、横向水平杆(1)主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除,主节点处两个直角扣件的中心距不应大于15Omnb双排脚手架靠墙一端外伸长度a不大于0.41,且不大于500mm(2)作业层上非主节点处的横向水平杆,根据支撑脚手板的需要等间距设置,最大间距不大于纵距的1/2(3)硬防护使用竹笆脚手板,双排脚手架的横向水平杆两端,

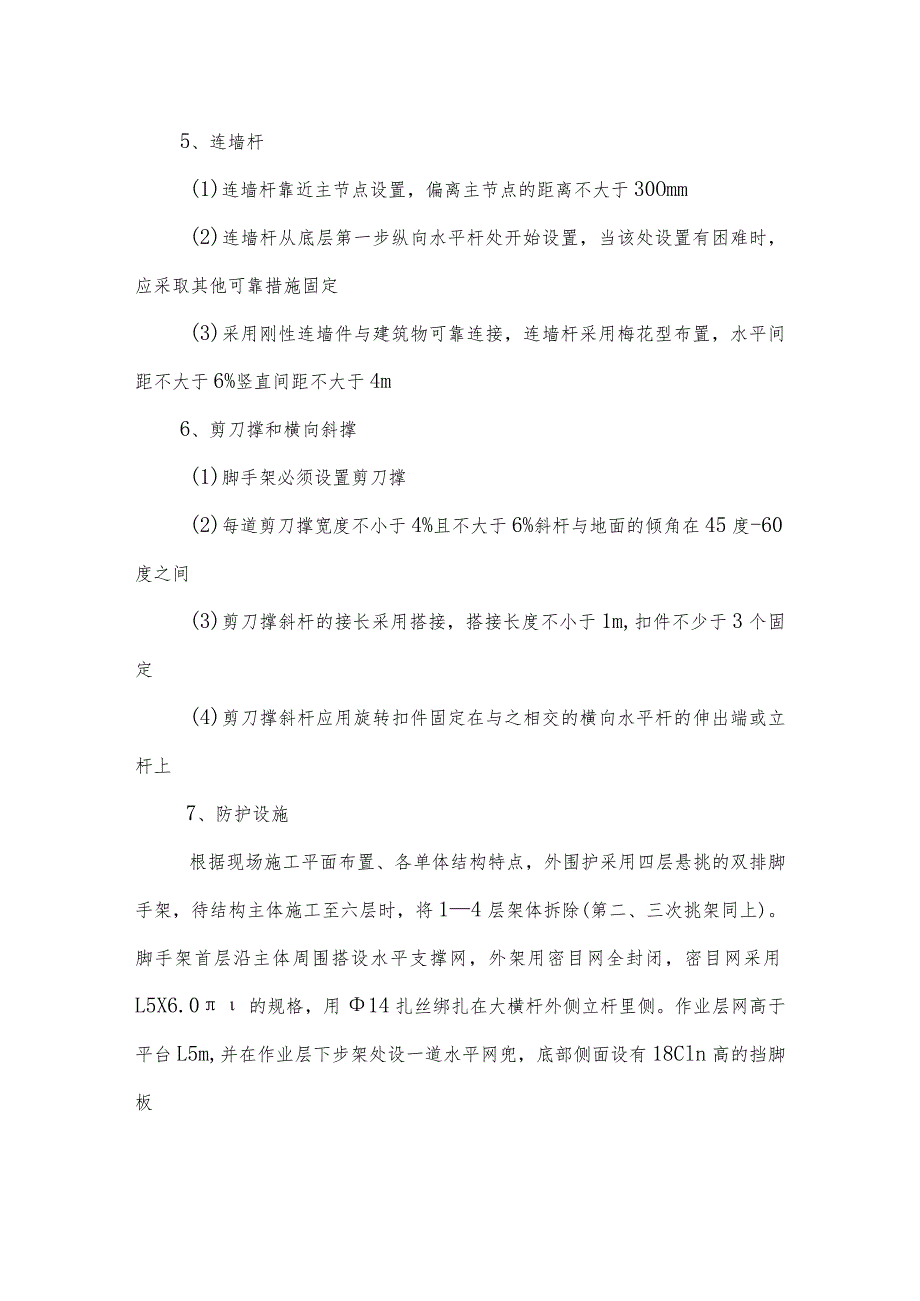

3、用直角扣件固定在立杆上3、脚手板(1)作业层脚手板采用5cm厚木板铺设,铺满、铺稳,离墙面120-150mm(2)作业层端部脚手板探头长度不大于150mm,其板长两端与支承杆进行可靠的固定4.立杆(1)立杆必须用连墙杆与建筑物可靠连接(2)立杆接长接头必须采用对接扣件连接(3)立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm5、连墙杆(1)连墙杆靠近主节点设置,偏离主节点的距离不大于30Omm(2)连墙杆从底层第一步纵向水平杆处开始设置,当该处设置有困难时,应采取其他可靠措施固定(3)采用刚性连墙件与建筑物可靠连

4、接,连墙杆采用梅花型布置,水平间距不大于6%竖直间距不大于4m6、剪刀撑和横向斜撑(1)脚手架必须设置剪刀撑(2)每道剪刀撑宽度不小于4%且不大于6%斜杆与地面的倾角在45度-60度之间(3)剪刀撑斜杆的接长采用搭接,搭接长度不小于1m,扣件不少于3个固定(4)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上7、防护设施根据现场施工平面布置、各单体结构特点,外围护采用四层悬挑的双排脚手架,待结构主体施工至六层时,将14层架体拆除(第二、三次挑架同上)。脚手架首层沿主体周围搭设水平支撑网,外架用密目网全封闭,密目网采用L5X6.0的规格,用14扎丝绑扎在大横杆外侧立杆里侧。作业层

5、网高于平台L5m,并在作业层下步架处设一道水平网兜,底部侧面设有18Cln高的挡脚板当14层架体拆除后,在首层离地3m处悬挑水平安全网,安全网外挑6m,以后每三层设置一道图1-3层间网支搭示意图四、脚手架的搭设和拆除施工工艺悬挑式脚手架的搭设顺序:水平挑杆(型钢)一纵向扫地杆一立杆一横向扫地杆一小横杆一大横杆(搁栅)一剪刀撑一连墙杆一铺脚手板一扎防护栏杆一扎安全网悬挑式脚手架的拆除顺序:拆除程序应遵守由上而下,先搭后拆的原则,即先拆拉杆、脚手板、剪刀撑、斜撑,而后拆小横杆、大横杆、立杆等(一般的拆除顺序:安全网一栏杆一脚手板一剪刀撑一小横杆一大横杆一立杆),不准分立面拆架或在上下两步同时进行拆

6、除,做到一步一清、一杆一清。拆立杆时,要先抱住立杆再拆开最后两个扣,拆除大横杆、斜撑、剪刀撑时,应先拆中间扣件,然后托住中间,再解端头扣,所有连墙杆等必须随脚手架拆除同步下降,当脚手架拆至下部最后一根长钢管的高度时,应先在适当位置临时抛撑加固,后拆连墙杆五、安全施工技术措施1、材质及其使用的安全技术措施(1)扣件的紧固程度应在4O-5ON.111,对接扣件的抗拉承载力为3kN,扣件上螺栓保持适当的拧紧程度(2)各杆件端头伸出扣件盖板边缘的长度不小于100nlnl(3)钢管有严重锈蚀、压扁或裂纹的不得使用,禁止使用有脆裂、变形、滑丝等现象的扣件(4)外脚手架严禁钢竹、钢木混搭,禁止扣件、绳索、铁

7、丝、塑料混用(5)严禁将外径48mm与51mm的钢管混合使用2、脚手架搭设的安全技术措施(1)搭设过程中划出工作区,禁止行人进入、统一指挥、上下呼应、动作协调,严禁在无人指挥下作业,当解开与另一个人有关的扣件时必先告诉对方,并得到允许,以防坠落伤人(2)开始搭设立杆时,应每隔6跨设置以一根抛撑,直至连墙件安装稳定后,方可根据情况拆除(3)脚手架及时与结构拉结,以保证搭设过程的安全,未完成脚手架在每日收工前,一定确保架子的稳定(4)脚手架必须配合施工进度搭设,一次搭设高度不得超过相邻连墙杆以上两步(5)搭设过程中由安全员、架子班长等进行检查、验收和签证,每层验收一次,达到设计施工要求后方可使用3

8、、脚手架上施工作业安全技术措施(1)结构外脚手架每搭设一层,搭设完毕后,经项目部安全员验收合格后方可使用,任何班组长和个人,未经同意不得任意拆除脚手架部件(2)严格控制施工载荷,脚手板上不得集中堆料,施工载荷不大于3kNm2,确保较大的安全储备(3)结构施工时不允许多层同时作业,装修施工同时作业层数不超过两层(4)当作业层高出齐下连墙杆3.6m以上、且其上尚无连墙杆时,应采取适当的临时撑拉措施(5)各作业层之间设置可靠的防护栅栏,防止坠落物体伤人(6)定期检查脚手架,发现问题和隐患,在施工作业前及时维修加固,以达到坚固稳定,确保施工安全4、脚手架拆除安全技术措施(1)拆架前,全面检查待拆脚手架

9、,根据检查结果,拟定出作业计划,报请批准,进行技术交底后才准施工(2)架体拆除前,必须察看施工现场环境,包括架空线路、外脚手架、地面设施等各类障碍物、连墙杆及被拆除架体各吊点、附件、电气装置情况,凡能提前拆除的尽量拆除掉(3)拆架时应划分作业区,周围设绳绑围栏或竖立警戒标志,地面设专人指挥,禁止非作业人员进入(4)拆除时要统一指挥,上下呼应,动作协调,当解开与另一人有关的结扣时,应先通知对方,以防坠落(5)在拆除时,不得中途换人,如必须换人时,应将拆除情况交代清楚后方可离开(6)每天拆架下班时,不应留下隐患部位(7)拆架时严禁碰撞脚手架附近电源线,以防触电事故(8)所有杆件和扣件在拆除时应分离

10、,不准在杆件上附着扣件或两杆连着送到地面(9)所有脚手板,应自外向里竖立搬运,以防脚手板和垃圾物从高处坠落伤人(10)拆下的扣件要装入容器内,用物料提升机运下,拆下的钢管要绑扎牢固,双点起吊,严禁从高空抛掷六、稳定性计算立杆纵距Ia=L5m立杆横距lb=l.5m立杆步距h=l.5m恒定载荷标准值为1.2活载荷标准值为1.41、立杆、连墙杆和扣件的稳定承载计算(1)恒定载荷标准值钢管架构件gkl=0.1089kN/m作业层面材料gk2=0.4112kN/m整体拉结和防护材料gk3=0.0768kN/m架体高度HO=11.4m取同时作业层数nl=l脚手架及构配件自重产生的轴向力NGK=HO(gkl

11、+gk3)+nllagk2NGK=2.7338kN(2)活载荷作业层施工载荷qk=l.8kN/m施工载荷标准值产生手轴向力NQK=nllaqkNQK=2.7kN轴向力设计值N=L2NGK+0.851.4NQKN=6.494kN(3)风载产生弯矩风压高度变化系数UZ=LI4风载荷体型系数US=L3廊坊地区基本风压w0=0.4kNm2风载标准值WK=O.7w0szWK=0.415kNm2风载荷设计值产生的弯矩MW=0.12WKlah2MW=O.1681kN.m(4)立杆稳定验算材料强度附加分项系数rm=L1705立杆计算长度系数U=L53计算长度Io=Uh=2295mm长细比入二10/i=174.

12、3轴心受压构件稳定系数小二0.235稳定验算0.9(NA+MWW)frmx截面模量W=5080截面面积A=489mm2钢材抗拉、抗压、抗弯强度设计值f=205N三26.494X103/(0.235X489)+0.1681106/5080=89.582Nmm2205(0.9l.1705)=194.6Nmm2经验算,【安全】(5)连墙杆稳定验算迎风面积Aw=29.2m2风载产生轴力设计值New=l.4WKAwNew=16.94kN脚手架平面外变形产生的轴向力N0=5kN连墙杆轴向力设计值Nl=New+N0=21.94kN连墙杆的计算长度IO=L2+0.35=1550mm长细比入二10/i=98.1

13、轴心受压构件稳定系数6=0.603稳定验算NlAfrm21.94X103/(0.6032489)=37.2Nmm2205l.5607=146Nmm2扣件抗滑验算NlRc扣件抗滑承载力设计值(按直角扣件计)Rc=8.0kN/个21.94kN48.0kN=32kN经验算,【安全】2、水平挑杆、斜撑杆和钢丝绳的稳定承载计算(1)第一层悬挑杆稳定承载验算第一层悬挑杆受力分析图外立杆受力Fl=O.5X1.2X5.032X(0.1089+0.0768)+11. 50.4112+1.41.51.8=2.54kN内立杆受力F2=Fl+0.351.5(1.20.4112+1.4X1.8)/1.2=3.48kN绳

14、子张力T=(1.55F1+O.35F2)/1.55sin59o=3.88kN最大剪力QB=Fl+F2-Tsin59o=2.69kN最大弯矩MB=1.2(Tsin59o-Fl)=0.94kN.m挑杆轴力N=Tsin59o=2.OkN(2)第三层悬挑杆稳定承载验算第三层悬挑杆受力分析图外立杆受力Fl=O.51.2(4.2+4.2/2)X(0.1089+0.0768)+11.50.4112+1,41.51.8=2.96kN内立杆受力F2=Fl0.351.5(1.20.4112+1.4X1.8)/1.2=3.9kN斜撑压力P=(1.55F1O.35F2)/1.55sin70o=4.09kN最大剪力QB

15、=Fl+F2-Psin70o=3.02kN最大弯矩MB=1.2(Psin70o-Fl)=1.06kN.m挑杆轴力N=Psin70o=1.4kN稳定验算由前面卸荷计算知:张力T满足承载要求,故不再做验算对斜撑正应力O=NAO4.09103489=8.36kNmm2205kNmm2经验算,【安全】抗剪验算max=2QBA23.02103489=12.35kNmm2205kNmm2经验算,【安全】长细比人二10/i=1550/15.8=98.1轴心受压构件稳定系数6二0.603抗弯压验算0.9(NA+MWW)frm2. 0103/(0.603489)+0.94106/5080=191.8kNmm2205(O.91.1705)=194.6kNmm2经验算,【安全】
