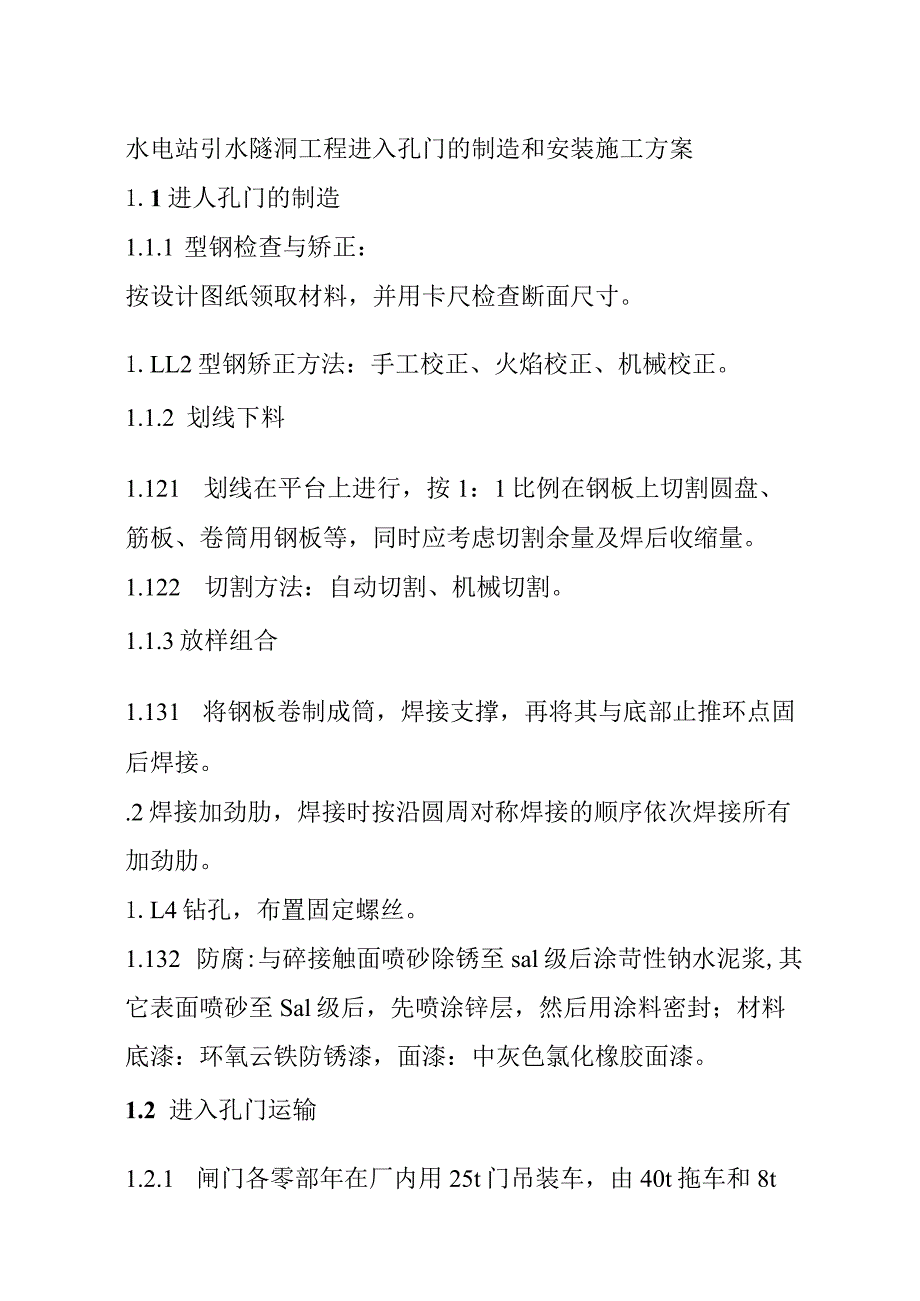

1、水电站引水隧洞工程进入孔门的制造和安装施工方案1.1进人孔门的制造1.1.1 型钢检查与矫正：按设计图纸领取材料，并用卡尺检查断面尺寸。1.LL2型钢矫正方法：手工校正、火焰校正、机械校正。1.1.2 划线下料1.121 划线在平台上进行，按1：1比例在钢板上切割圆盘、筋板、卷筒用钢板等，同时应考虑切割余量及焊后收缩量。1.122 切割方法：自动切割、机械切割。1.1.3放样组合1.131 将钢板卷制成筒，焊接支撑，再将其与底部止推环点固后焊接。.2焊接加劲肋，焊接时按沿圆周对称焊接的顺序依次焊接所有加劲肋。1.L4钻孔，布置固定螺丝。1.132 防腐:与碎接触面喷砂除锈至sal级后涂苛性钠水

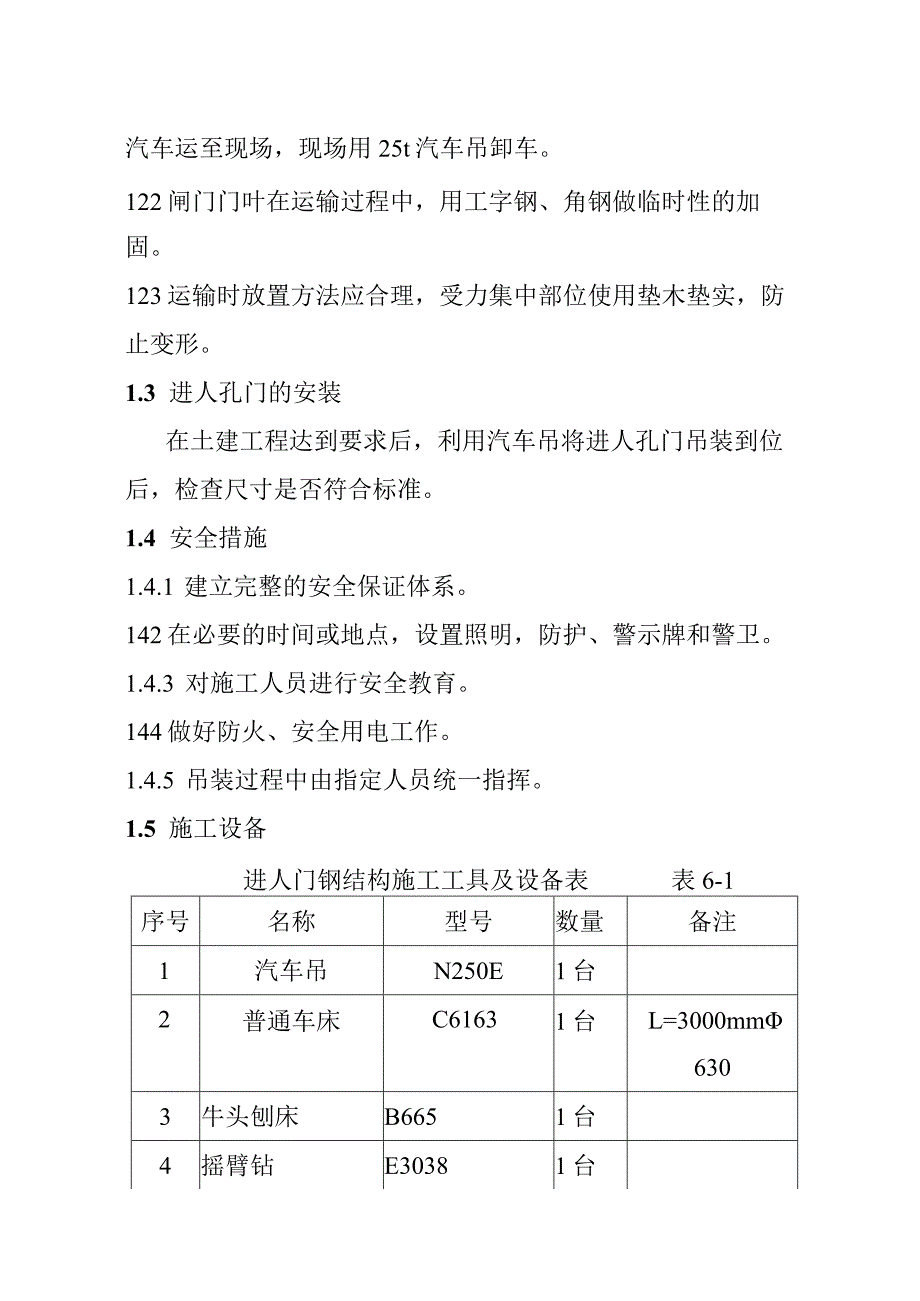

2、泥浆,其它表面喷砂至Sal级后，先喷涂锌层，然后用涂料密封；材料底漆：环氧云铁防锈漆，面漆：中灰色氯化橡胶面漆。1.2 进入孔门运输1.2.1 闸门各零部年在厂内用25t门吊装车，由40t拖车和8t汽车运至现场，现场用25t汽车吊卸车。122闸门门叶在运输过程中，用工字钢、角钢做临时性的加固。123运输时放置方法应合理，受力集中部位使用垫木垫实，防止变形。1.3 进人孔门的安装在土建工程达到要求后，利用汽车吊将进人孔门吊装到位后，检查尺寸是否符合标准。1.4 安全措施1.4.1 建立完整的安全保证体系。142在必要的时间或地点，设置照明，防护、警示牌和警卫。1.4.3 对施工人员进行安全教育。

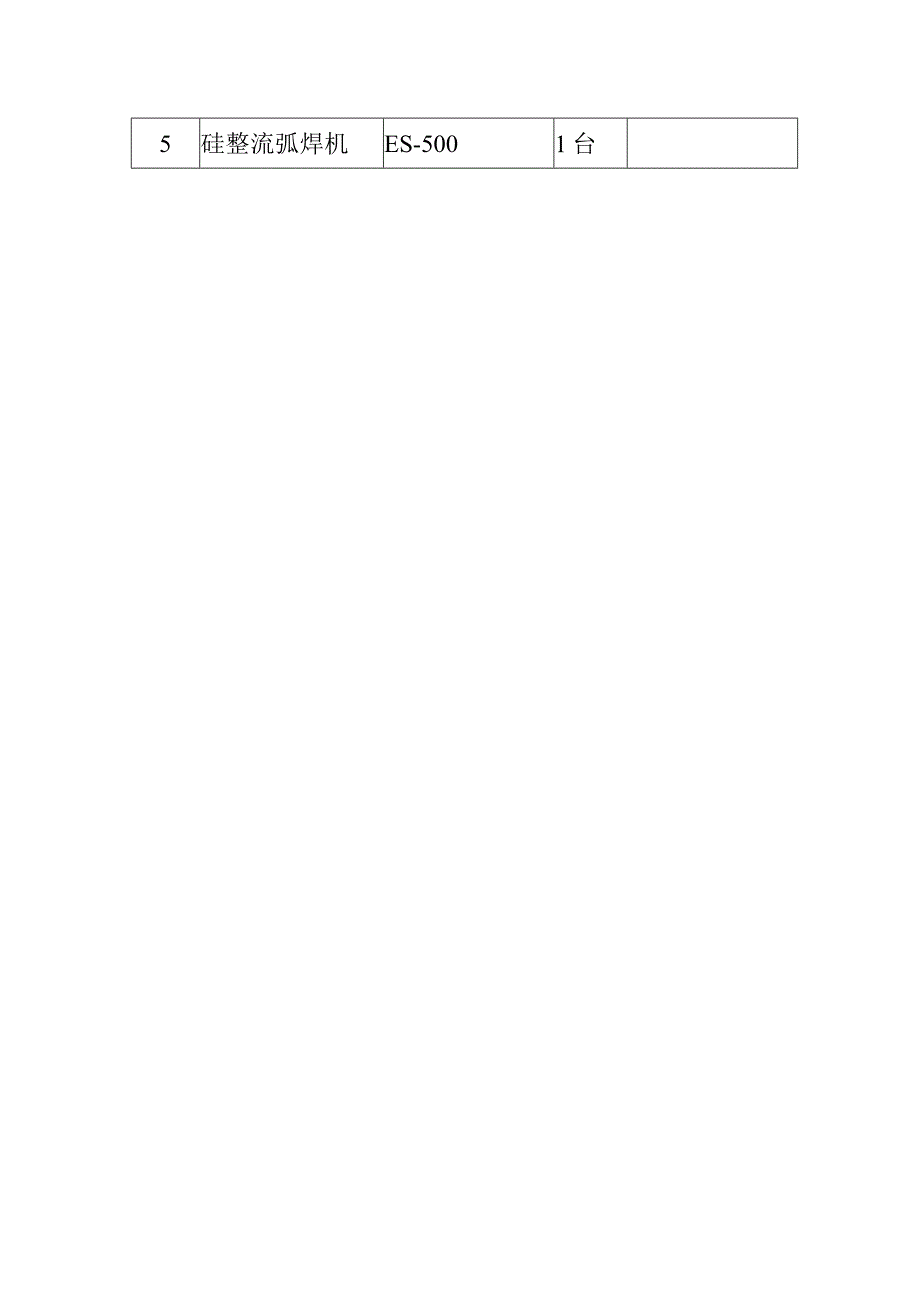

3、144做好防火、安全用电工作。1.4.5 吊装过程中由指定人员统一指挥。1.5 施工设备进人门钢结构施工工具及设备表表6-1序号名称型号数量备注1汽车吊N250E1台2普通车床C61631台L=3000mm6303牛头刨床B6651台4摇臂钻E30381台5硅整流弧焊机ES-5001台6交流焊机BX500BXl-3001台7汽车1台8超声波探伤机CTS-8A1台9空气压缩机移动6m3min1台10砂罐Im31台11喷涂机械1套12干膜测厚计1台13千斤顶IOt4个14经纬仪J21台15水准仪S31台16角向磨光机2个1.6施工人员安排施工人员安排表表6-2工种人数工种人数电焊工2人技术人员1人钾工2人探伤1人电工1人防腐1人测量1人司机1人起重1人气焊工1人合计12人
