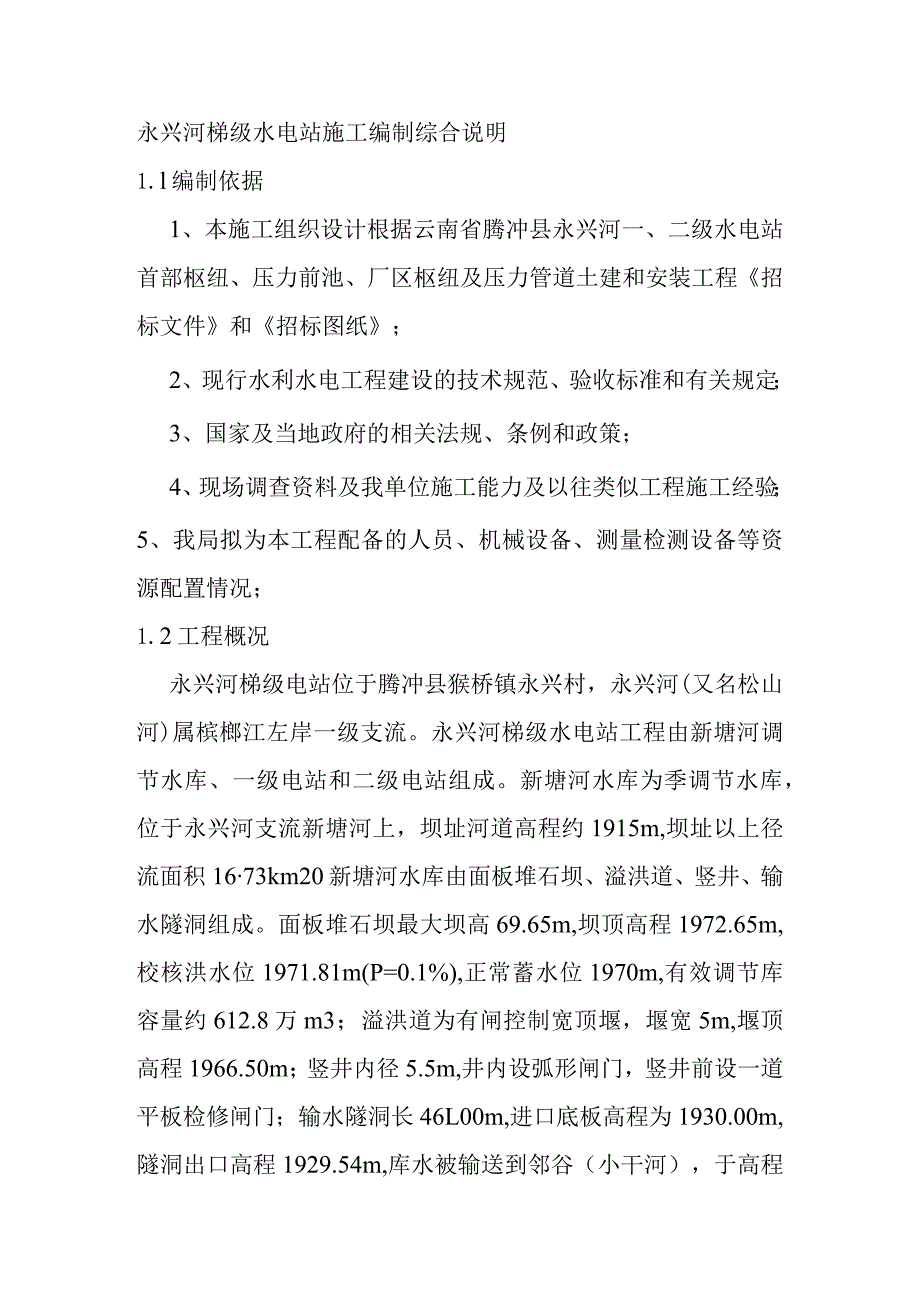

1、永兴河梯级水电站施工编制综合说明1.l编制依据1、本施工组织设计根据云南省腾冲县永兴河一、二级水电站首部枢纽、压力前池、厂区枢纽及压力管道土建和安装工程招标文件和招标图纸；2、现行水利水电工程建设的技术规范、验收标准和有关规定；3、国家及当地政府的相关法规、条例和政策；4、现场调查资料及我单位施工能力及以往类似工程施工经验；5、我局拟为本工程配备的人员、机械设备、测量检测设备等资源配置情况；1.2工程概况永兴河梯级电站位于腾冲县猴桥镇永兴村，永兴河(又名松山河)属槟榔江左岸一级支流。永兴河梯级水电站工程由新塘河调节水库、一级电站和二级电站组成。新塘河水库为季调节水库，位于永兴河支流新塘河上，坝

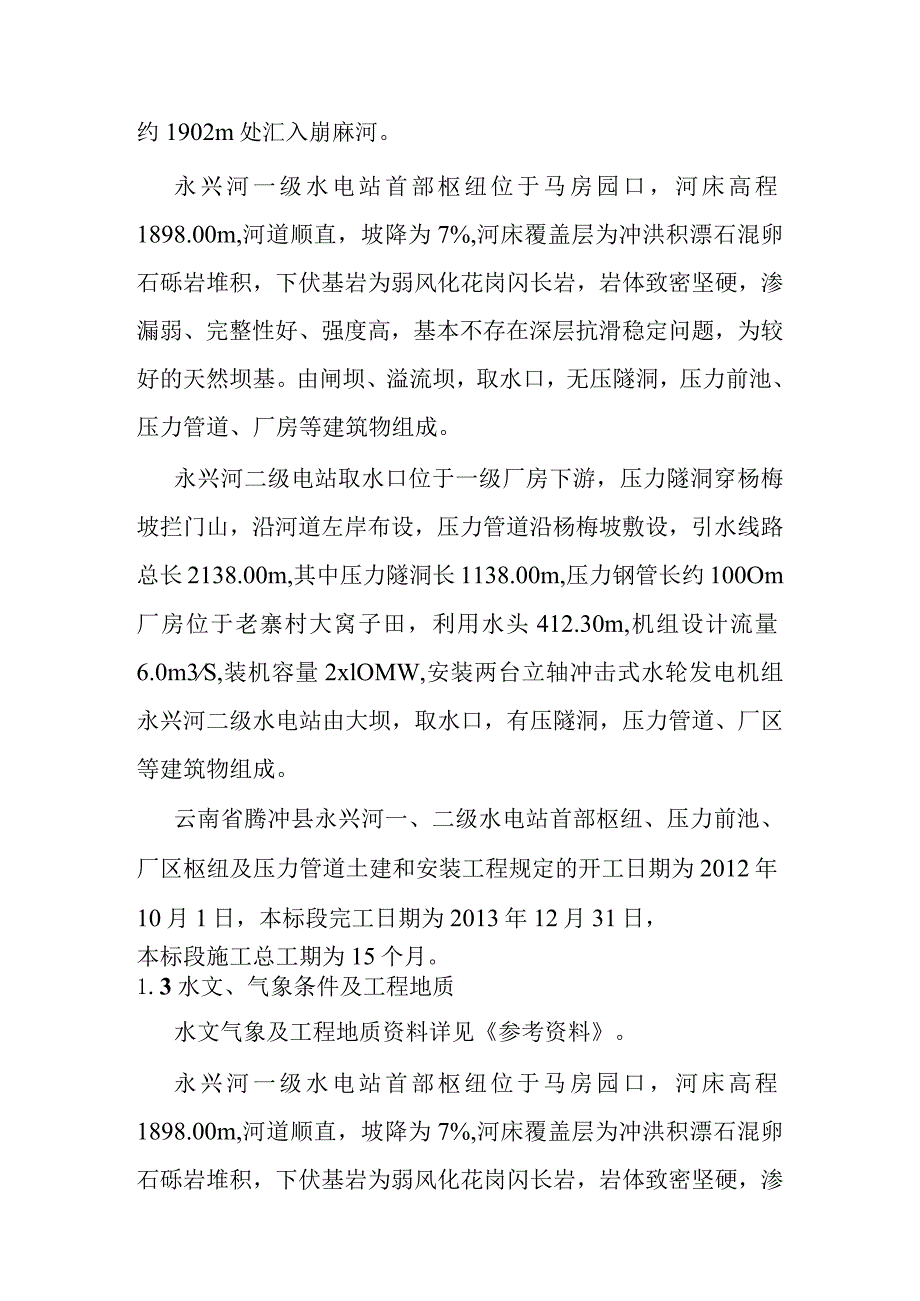

2、址河道高程约1915m,坝址以上径流面积1673km20新塘河水库由面板堆石坝、溢洪道、竖井、输水隧洞组成。面板堆石坝最大坝高69.65m,坝顶高程1972.65m,校核洪水位1971.81m(P=0.1%),正常蓄水位1970m,有效调节库容量约612.8万m3；溢洪道为有闸控制宽顶堰，堰宽5m,堰顶高程1966.50m；竖井内径5.5m,井内设弧形闸门，竖井前设一道平板检修闸门；输水隧洞长46L00m,进口底板高程为1930.00m,隧洞出口高程1929.54m,库水被输送到邻谷（小干河），于高程约1902m处汇入崩麻河。永兴河一级水电站首部枢纽位于马房园口，河床高程1898.00m,河道
3、顺直，坡降为7%,河床覆盖层为冲洪积漂石混卵石砾岩堆积，下伏基岩为弱风化花岗闪长岩，岩体致密坚硬，渗漏弱、完整性好、强度高，基本不存在深层抗滑稳定问题，为较好的天然坝基。由闸坝、溢流坝，取水口，无压隧洞，压力前池、压力管道、厂房等建筑物组成。永兴河二级电站取水口位于一级厂房下游，压力隧洞穿杨梅坡拦门山，沿河道左岸布设，压力管道沿杨梅坡敷设，引水线路总长2138.00m,其中压力隧洞长1138.00m,压力钢管长约100Om厂房位于老寨村大窝子田，利用水头412.30m,机组设计流量6.0m3S,装机容量2xlOMW,安装两台立轴冲击式水轮发电机组永兴河二级水电站由大坝，取水口，有压隧洞，压力管
4、道、厂区等建筑物组成。云南省腾冲县永兴河一、二级水电站首部枢纽、压力前池、厂区枢纽及压力管道土建和安装工程规定的开工日期为2012年10月1日，本标段完工日期为2013年12月31日，本标段施工总工期为15个月。1.3水文、气象条件及工程地质水文气象及工程地质资料详见参考资料。永兴河一级水电站首部枢纽位于马房园口，河床高程1898.00m,河道顺直，坡降为7%,河床覆盖层为冲洪积漂石混卵石砾岩堆积，下伏基岩为弱风化花岗闪长岩，岩体致密坚硬，渗漏弱、完整性好、强度高，基本不存在深层抗滑稳定问题，为较好的天然坝基。永兴河一级水电站厂区枢纽布置于“矛草坡”脚，永兴河右岸I级阶地，呈狭长条状，顺河向长

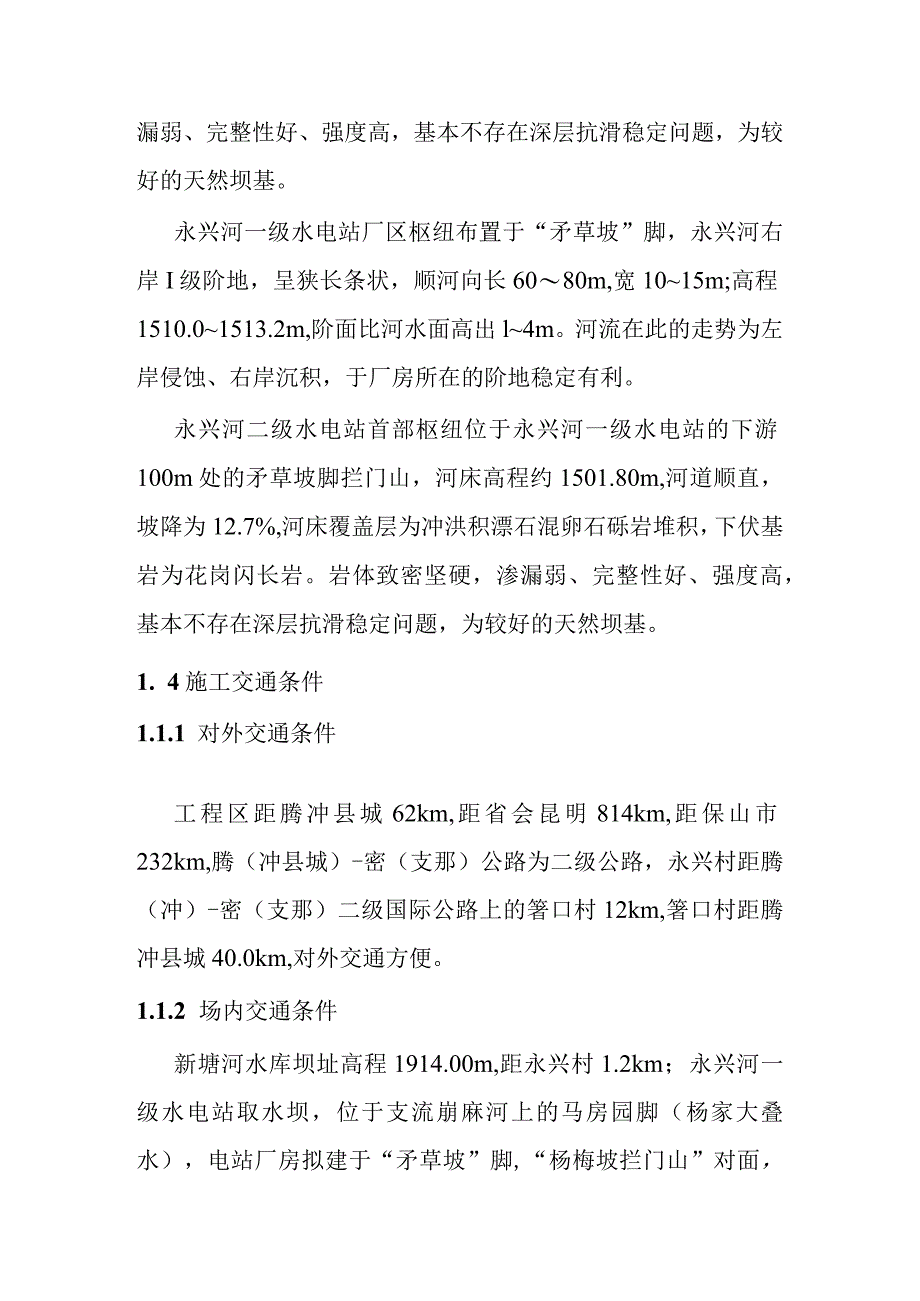

5、6080m,宽1015m;高程1510.01513.2m,阶面比河水面高出l4m。河流在此的走势为左岸侵蚀、右岸沉积，于厂房所在的阶地稳定有利。永兴河二级水电站首部枢纽位于永兴河一级水电站的下游100m处的矛草坡脚拦门山，河床高程约1501.80m,河道顺直，坡降为12.7%,河床覆盖层为冲洪积漂石混卵石砾岩堆积，下伏基岩为花岗闪长岩。岩体致密坚硬，渗漏弱、完整性好、强度高，基本不存在深层抗滑稳定问题，为较好的天然坝基。1. 4施工交通条件1.1.1 对外交通条件工程区距腾冲县城62km,距省会昆明814km,距保山市232km,腾（冲县城）-密（支那）公路为二级公路，永兴村距腾（冲）-密（支
6、那）二级国际公路上的箸口村12km,箸口村距腾冲县城40.0km,对外交通方便。1.1.2 场内交通条件新塘河水库坝址高程1914.00m,距永兴村1.2km；永兴河一级水电站取水坝，位于支流崩麻河上的马房园脚（杨家大叠水），电站厂房拟建于“矛草坡”脚,“杨梅坡拦门山”对面，布置于松山河右岸，厂址海拔1510.00m；永兴河二级电站取水口位于一级厂房下游，电站厂房建于老寨村大窝子田，距离永兴河出口Llkm,布置于左岸，厂址海拨IlO（三）Om。业主提供各施工区各施工道路，场内交通采用公路运输,目前除一级电站压力钢管段因地形条件限制暂无公路外，其余各工区场内公路均建好，四级公路，泥结石路面，场内
7、交通相对便利。1.5发包人提供的现场施工条件发包人在合同期间将实施一些临时和永久工程，并于本合同进点前后，提供给使用，主要项目如下：1.5.1 合同文件规定的场地提供本合同营地、生产区场地位置及范围，场地的征用手续由发包人负责，营地及生活、生产设施的建设由自行解决。1.5.2 公用施工供电设施发包人向本合同工程供电，供电线路走向详见施工电源布置图。发包人提供的电力容量为500kVA,供电保证率为90%。电站施工期间的施工总降变电站及场内IOkV输电线路发包人提供的IOkV终端杆以内的公用段，电力计量在IokV终端杆末端，供电电价按IOkV电压等级高供高计方式计费，不分丰、枯期及生产、生活照明电
8、价，全年综合统一按0.60元每kW.h收费，整个施工期电价不作调整。1.5.3 渣料堆放发包人将为完成本合同工程的施工提供弃渣场。1.5.4 生活及办公营地发包人将为完成本合同工程的施工提供生活及办公用地，应严格按发包人指定的场地位置进行布置。1.5.5 生产场地发包人将为完成本合同工程的施工提供生产场地，应严格按发包人指定的场地位置进行布置。156施工测量控制网发包人向提供本合同工程用的施工控制网。1.6合同工程项目和工作内容1.6.1 首部枢纽土建工程（1）大坝及取水口土建工程。主要包含坝基、坝肩开挖、基坑排水、边坡支护（喷混凝土、挂网、锚杆、排水孔等）、帷幕灌浆、混凝土浇筑、钢筋制安、止
9、水及附件的埋设、进厂公路、栏杆、浆砌石砌筑、汛期度汛防护和闸门及启闭机安装调试等；（2）导、截流及围堰工程。主要包含包括上游各期围堰的填筑、上游围堰过水后的清淤、恢复以及上游围堰完工后的局部拆除；1.6.2 压力前池土建工程主要包含压力前池土石方开挖、支护（喷混凝土、挂网、锚杆、排水孔等）、混凝土浇筑、钢筋制安、止水及附件的埋设、浆砌石砌筑等；1.6.3 压力管道土建及安装工程主要包含压力管道土石方开挖、支护（喷混凝土、挂网、锚杆、排水孔等）、混凝土浇筑、钢筋制安、止水及附件的埋设、浆砌石砌筑和管道安装等；164厂区枢纽土建工程（1）主、副厂房及安装间土建工程。主要包括主、副厂房的土石方明挖、
10、土石方槽挖、边坡支护（喷混凝土、挂网、锚杆、锚索、排水孔等）、混凝土浇筑、浆砌石砌筑、钢筋制安、止水及附件的埋设、汛期度汛防护等工程；（2）主、副厂房内外装修工程。包括主副厂房及安装间的地面找平、内外墙抹灰、顶棚抹灰、油漆及门窗安装、卫生洁具设施等建筑和装饰工程；（3）厂区围堰工程。主要包含包括厂区围堰的设计、填筑、运行维护、围堰完工后的拆除、河道清理等；（4）下闸蓄水、机组启动、竣工验收（含工程安全鉴定）、达标投产的配合工作；1.6.5 本合同段施工期安全监测包括仪器的采购、运输、检验、交货验收、保管、装配、率定、埋设、施工期观测及资料分析和成果移交等；1.6.6 本合同工程所需的砂石料加工
11、系统、混凝土系统的设计、施工、设备采购与安装、运行及拆卸；167本合同场地的清整及营地、业主现场值班室建设；168本合同场内施工用风、水、电的修建及维护；169本合同临时施工道路的修建、管理和维护；1.6.10 本合同履行期间的施工区防洪及排水；1.6.11 为完成本合同工程所需的其它临时设施的设计、土建施工和（或）设备安装、运行及维护；1.6.12 为完成本合同工程按有关规定必须的环境保护、水土保持、安全、消防等设施的设计、建设及管理工作；1.6.13 本合同所有其它临时设施竣工后的拆除、封堵与清场等工作;1614发包人提供的相应标段施工道路的路面工程。负责维修、养护和管理发包人提供的相应标段施工道路、桥梁，维修、养护标准以发包人提供为准；1.6.15.本合同范围内的安全文明施工、环境保护措施及遵守国家有关规定。1.7合同工期要求根据业主的要求，本标段开工日期为2012年10月1日，本标段完工日期为2013年12月31日，本标段施工总工期为15个月。
