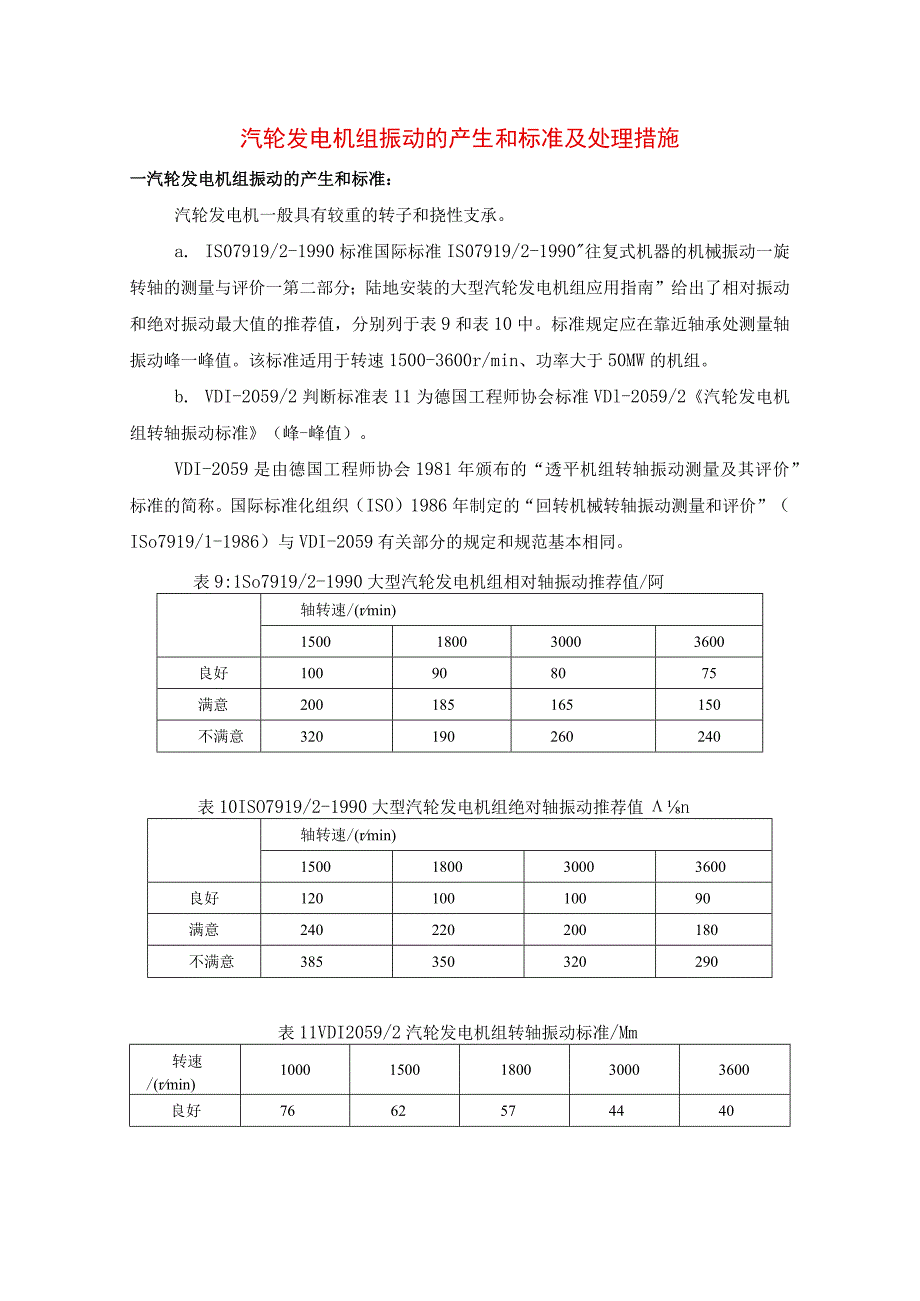

1、汽轮发电机组振动的产生和标准及处理措施一汽轮发电机组振动的产生和标准：汽轮发电机一般具有较重的转子和挠性支承。a. IS07919/2-1990标准国际标准IS07919/2-1990往复式机器的机械振动一旋转轴的测量与评价一第二部分；陆地安装的大型汽轮发电机组应用指南”给出了相对振动和绝对振动最大值的推荐值，分别列于表9和表10中。标准规定应在靠近轴承处测量轴振动峰一峰值。该标准适用于转速1500-3600r/min、功率大于50MW的机组。b. VDI-2059/2判断标准表11为德国工程师协会标准VDl-2059/2汽轮发电机组转轴振动标准（峰-峰值）。VDI-2059是由德国工程师协会
2、1981年颁布的“透平机组转轴振动测量及其评价”标准的简称。国际标准化组织（ISO）1986年制定的“回转机械转轴振动测量和评价”（ISo7919/1-1986）与VDI-2059有关部分的规定和规范基本相同。表9:1So7919/2-1990大型汽轮发电机组相对轴振动推荐值/阿轴转速/(rmin)1500180030003600良好100908075满意200185165150不满意320190260240表10ISO7919/2-1990大型汽轮发电机组绝对轴振动推荐值n轴转速/(rmin)1500180030003600良好12010010090满意240220200180不满意3853

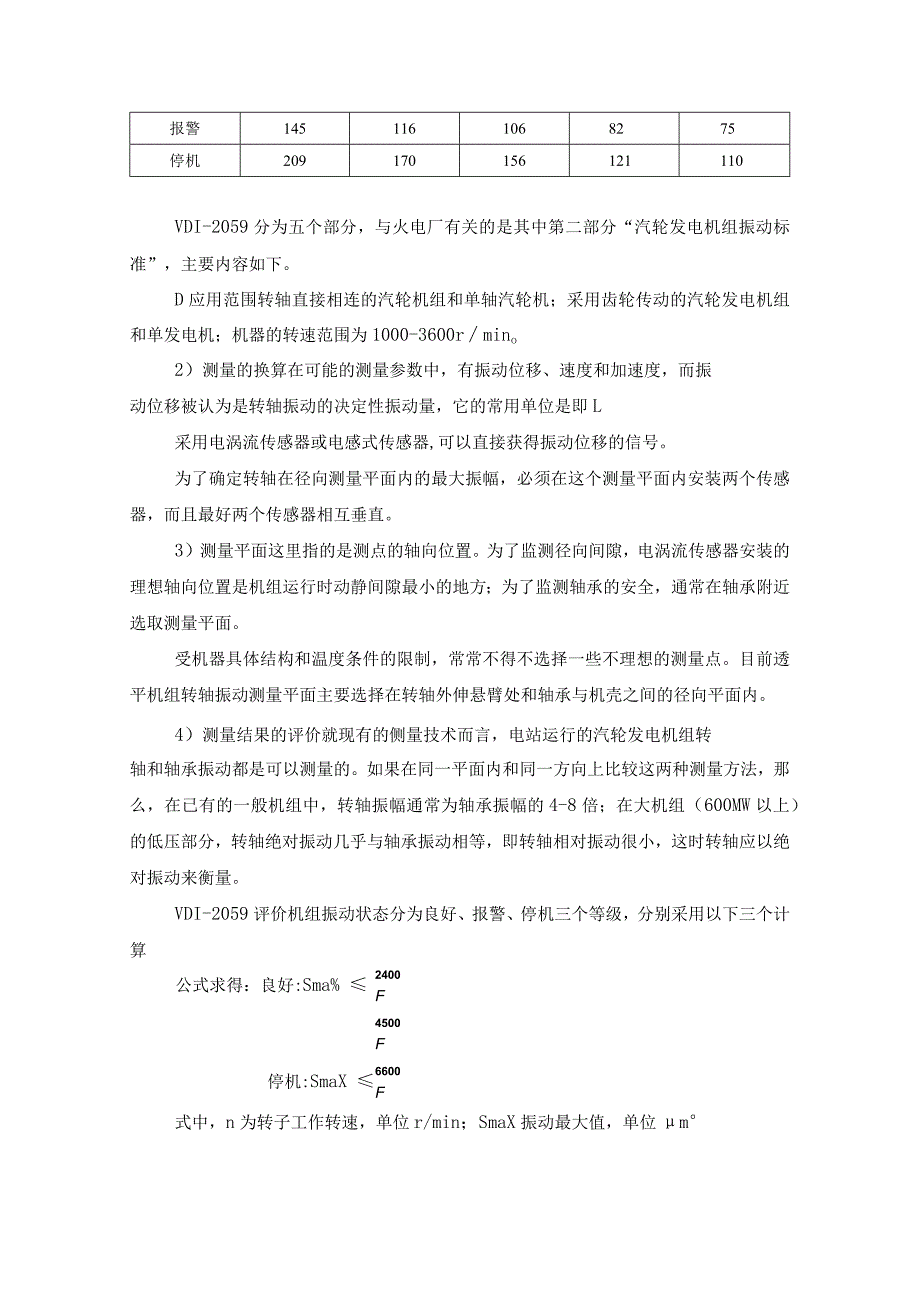

3、50320290表11VDI2059/2汽轮发电机组转轴振动标准/Mm转速/(rmin)10001500180030003600良好7662574440报警1451161068275停机209170156121110VDI-2059分为五个部分，与火电厂有关的是其中第二部分“汽轮发电机组振动标准”，主要内容如下。D应用范围转轴直接相连的汽轮机组和单轴汽轮机；采用齿轮传动的汽轮发电机组和单发电机；机器的转速范围为1000-3600rmino2）测量的换算在可能的测量参数中，有振动位移、速度和加速度，而振动位移被认为是转轴振动的决定性振动量，它的常用单位是即L采用电涡流传感器或电感式传感器,可以直
4、接获得振动位移的信号。为了确定转轴在径向测量平面内的最大振幅，必须在这个测量平面内安装两个传感器，而且最好两个传感器相互垂直。3）测量平面这里指的是测点的轴向位置。为了监测径向间隙，电涡流传感器安装的理想轴向位置是机组运行时动静间隙最小的地方；为了监测轴承的安全，通常在轴承附近选取测量平面。受机器具体结构和温度条件的限制，常常不得不选择一些不理想的测量点。目前透平机组转轴振动测量平面主要选择在转轴外伸悬臂处和轴承与机壳之间的径向平面内。4）测量结果的评价就现有的侧量技术而言，电站运行的汽轮发电机组转轴和轴承振动都是可以测量的。如果在同一平面内和同一方向上比较这两种测量方法，那么，在已有的一般机

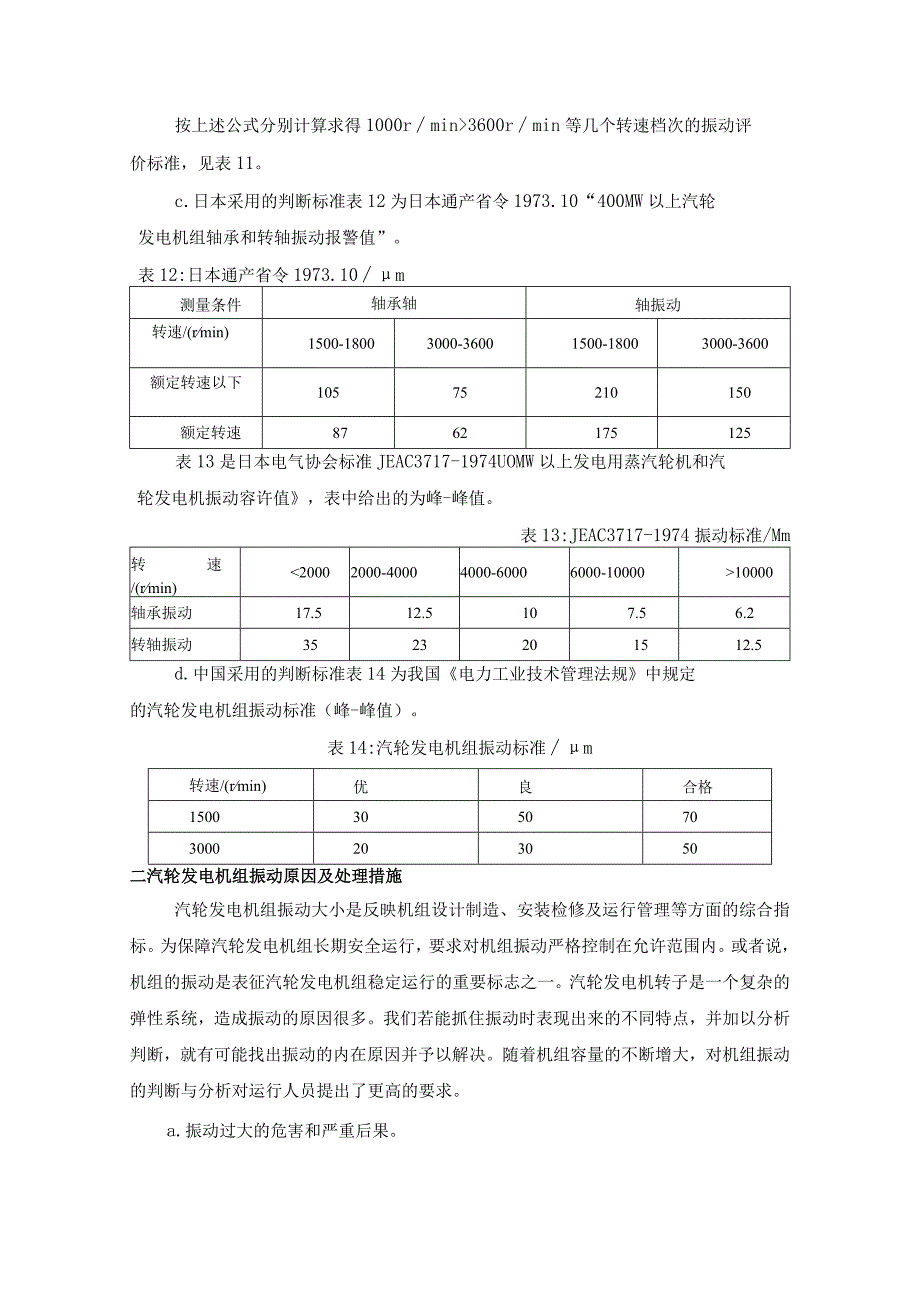

5、组中，转轴振幅通常为轴承振幅的4-8倍；在大机组（600MW以上）的低压部分，转轴绝对振动几乎与轴承振动相等，即转轴相对振动很小，这时转轴应以绝对振动来衡量。VDI-2059评价机组振动状态分为良好、报警、停机三个等级，分别采用以下三个计算公式求得：良好:Sma% 停机:SmaX 2400 F4500 F6600 F式中，n为转子工作转速，单位r/min；SmaX振动最大值，单位m按上述公式分别计算求得1000rmin3600rmin等几个转速档次的振动评价标准，见表11。c.日本采用的判断标准表12为日本通产省令1973.10“400MW以上汽轮发电机组轴承和转轴振动报警值”。表12:日本通
6、产省令1973.10m测量条件轴承轴轴振动转速/(rmin)1500-18003000-36001500-18003000-3600额定转速以下10575210150额定转速8762175125表13是日本电气协会标准JEAC3717-1974UOMW以上发电用蒸汽轮机和汽轮发电机振动容许值，表中给出的为峰-峰值。表13:JEAC3717-1974振动标准/Mm转速/(rmin)10000轴承振动17.512.5107.56.2转轴振动3523201512.5d.中国采用的判断标准表14为我国电力工业技术管理法规中规定的汽轮发电机组振动标准（峰-峰值）。表14:汽轮发电机组振动标准m转速/(r
7、min)优良合格15003050703000203050二汽轮发电机组振动原因及处理措施汽轮发电机组振动大小是反映机组设计制造、安装检修及运行管理等方面的综合指标。为保障汽轮发电机组长期安全运行，要求对机组振动严格控制在允许范围内。或者说，机组的振动是表征汽轮发电机组稳定运行的重要标志之一。汽轮发电机转子是一个复杂的弹性系统，造成振动的原因很多。我们若能抓住振动时表现出来的不同特点，并加以分析判断，就有可能找出振动的内在原因并予以解决。随着机组容量的不断增大，对机组振动的判断与分析对运行人员提出了更高的要求。a.振动过大的危害和严重后果。汽轮发电机组转子是在振动状态下工作的，其振动值的大小直接
8、影响汽轮机组的安全运行。汽轮发电机组转子振动超过某一限值时，轻者噪音增大，影响转子及其零部件的使用寿命；严重者动静部分发生碰摩，损坏零部件，甚至造成整台机组毁坏事故。汽轮发电机组振动过大的危害主要表现如下：机组部件动静部分摩擦。随着机组容量和参数的提高，为提高效率汽轮机通流部分间隙，尤其是径向间隙要求较小，在加上热膨胀和热变形的影响，通流间隙在运行中还会进一步减小。b.造成一些部件的疲劳损坏。机组振动过大会加速联轴器、轴瓦、发电机密封瓦、滑销系统及励磁机等的磨损。c.造成紧固件的断裂和松脱。振动造成轴承座地脚螺栓松动断裂，进一步加大机组振动，从而引起恶性循环。d.损坏基础及周围建筑物。振动过大
9、造成基础裂纹、二次灌浆松裂等，有时振动还会传递到附近的建筑物引起损坏。e.振动过大会引起危急保安器和其他保护设备的误动而造成停机；会引起水冷发电机组水管断裂漏水的事故等。f.使机组的经济性降低。振动过大会造成通流间隙加大，轴封磨损，使漏气损失加大，影响机组经济运行。g.对人员的损害。过大振动造成噪声加剧，给运行人员的听力及身心造成损伤。从以上几点可以看出，振动直接威胁着机组的安全运行。因此，在机组出现异常振动时，就应及时查找引起振动的原因，并予以消除，决不允许在异常振动的情况下让机组长时间继续运行。h.常见的振动现象及其原因分析汽轮发电机组的振动按激振能源不同，可分为强迫振动和自激振动两大类。
10、强迫振动是在外界干扰力的作用下产生的，这类振动现象比较普遍。振动的主要特征是振动的主频率和转子的转速一致，振动的波形多是正弦波。自激振动主要是由于轴瓦油膜振荡、间隙自激、摩擦涡动等原因造成的。这类振动的主要特征是振动的主频率与转子的转速不符而与其临界转速基本一致，振动波形比较紊乱并含有低频谐波。i.强迫振动引起汽轮发电机组强迫振动的因素，主要有以下几方面：1）转子质量不平衡转子质量不平衡所引起的振动特点是振动频率和转子转速一致，振动波形为正弦波。若不考虑临界转速和转子挠曲的影响，振幅大小可以看作和转速的平方成正比。2）转子中心不正所谓转子中心，主要指相邻两转轴的同心度和倾斜度。转子中心变化所产
11、生的振动频率主要为转速的两倍频，但振动幅值与负荷大小和不对中程度有关。3）汽轮机滑销系统卡涩滑销系统一旦卡涩，则汽轮机膨胀受阻时，将引起各轴承的标高发生变化,导致转子中心破坏。有时还引起动静摩擦，造成转子新的不平衡。4）磁场不均引起的振动主要指发电机转子和静子之间的磁场分布不均造成的。如转子的匝间短路、转子与静子之间空气间隙不均造成磁通不均，都会引起机组振动。5）基础支撑不足和共振主要指机组前期施工不当而造成振动系统的支撑刚度不足所引起的振动。通常由轴承座与台板，轴承座与汽缸，台板与基础之间的连接松动造成的。通常表现为垂直方向上振动增大。6）受热不均造成的振动机组启停、升降负荷，及蒸汽温度大幅
12、波动等时，均可能造成转子受到不均匀的加热和冷却、膨胀不均等，进而使其产生沿圆周方向的不规则变形引起机组振动。j.自激振动自激振动又称为负阻尼振动，就是说振动本身运动所产生的阻尼力非但不阻止运动，反而将进一步加剧这种振动。因此一旦有个初始振动，无需外界向振动系统输送能量，振动既能保持下去。1）轴瓦自激振动所谓轴瓦自激振动，既轴颈和轴瓦润滑油膜之间发生的自激振动。2）油膜振荡当汽轮发电机组转速高于两倍转子第一临界转速时发生的轴瓦自激振动，称为油膜振荡。3）间隙激振间隙激振一般只发生在大容量汽轮机高压转子上。当转子由于受到外扰产生径向位移时，改变叶片四周间隙的大小，从而产生压差。k.运行人员处理措施
13、1）以上简单说明了几种常见的振动，但运行人员常遇到的还是油膜自激振荡、间隙振荡和受热不均引起的振动。2）对于油膜振荡，运行人员采取最好的办法就是保证润滑油温。因此，在机组启动和停机、正常运行时,要及时调整油温在规定范围内，避免其大幅波动，尤其防止油温过低。3）负荷升降和大幅度波动时，适时观察机组振动情况，发现产生间隙振荡时，及时调整负荷。避免机组在过大振动下长时间运行。4）运行人员在机组启停时，要及时调整轴封压力及温度，避免轴封出转子受到过大的热冲击，而产生过大位移，从而引起振动。5）机组启停和升降负荷，应避免气温大幅波动；尤其在启停机使，一定要根据机组状况选择合理的蒸汽参数及温升速率。6）机
