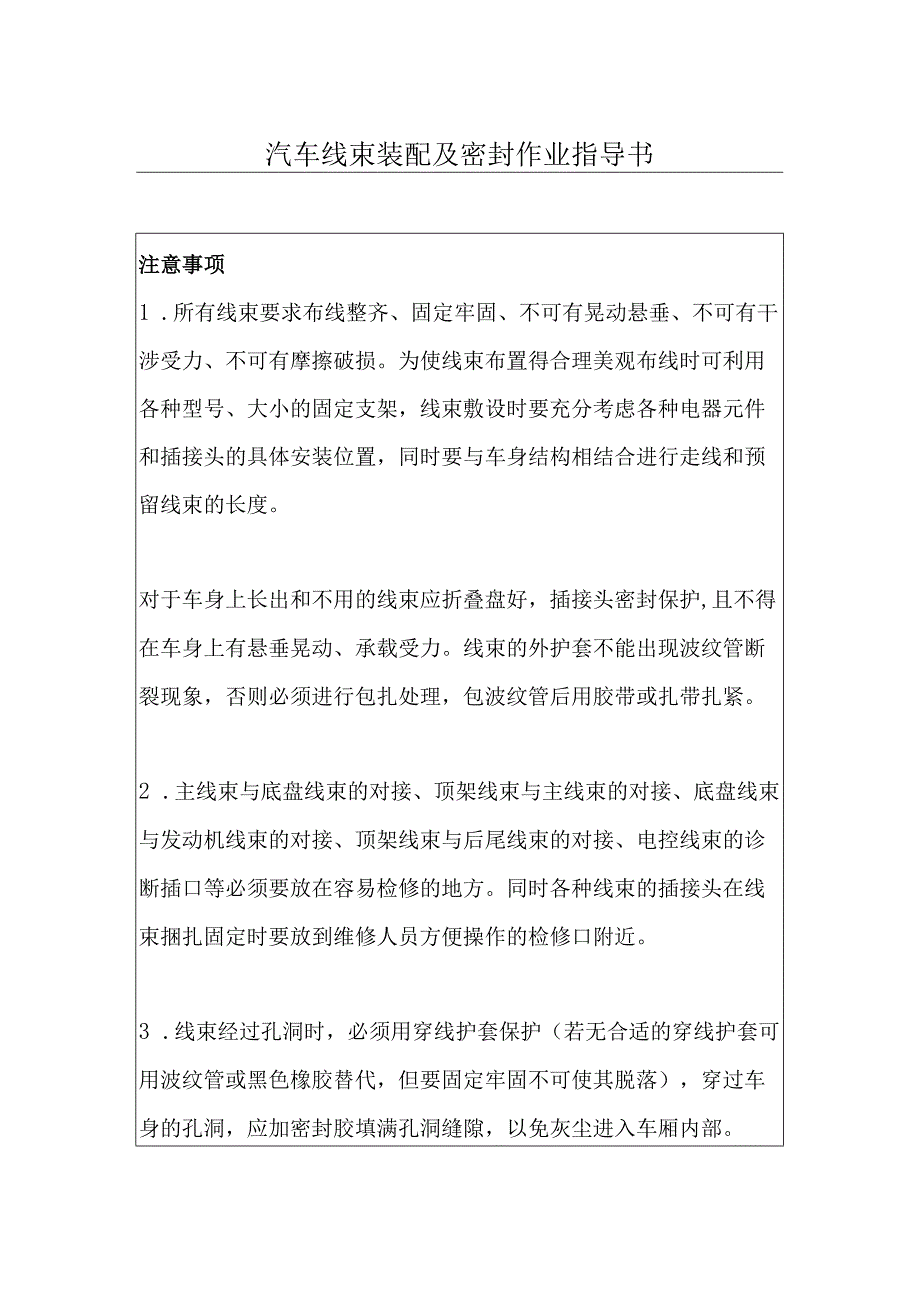

1、汽车线束装配及密封作业指导书注意事项1 .所有线束要求布线整齐、固定牢固、不可有晃动悬垂、不可有干涉受力、不可有摩擦破损。为使线束布置得合理美观布线时可利用各种型号、大小的固定支架，线束敷设时要充分考虑各种电器元件和插接头的具体安装位置，同时要与车身结构相结合进行走线和预留线束的长度。对于车身上长出和不用的线束应折叠盘好，插接头密封保护,且不得在车身上有悬垂晃动、承载受力。线束的外护套不能出现波纹管断裂现象，否则必须进行包扎处理，包波纹管后用胶带或扎带扎紧。2 .主线束与底盘线束的对接、顶架线束与主线束的对接、底盘线束与发动机线束的对接、顶架线束与后尾线束的对接、电控线束的诊断插口等必须要放在

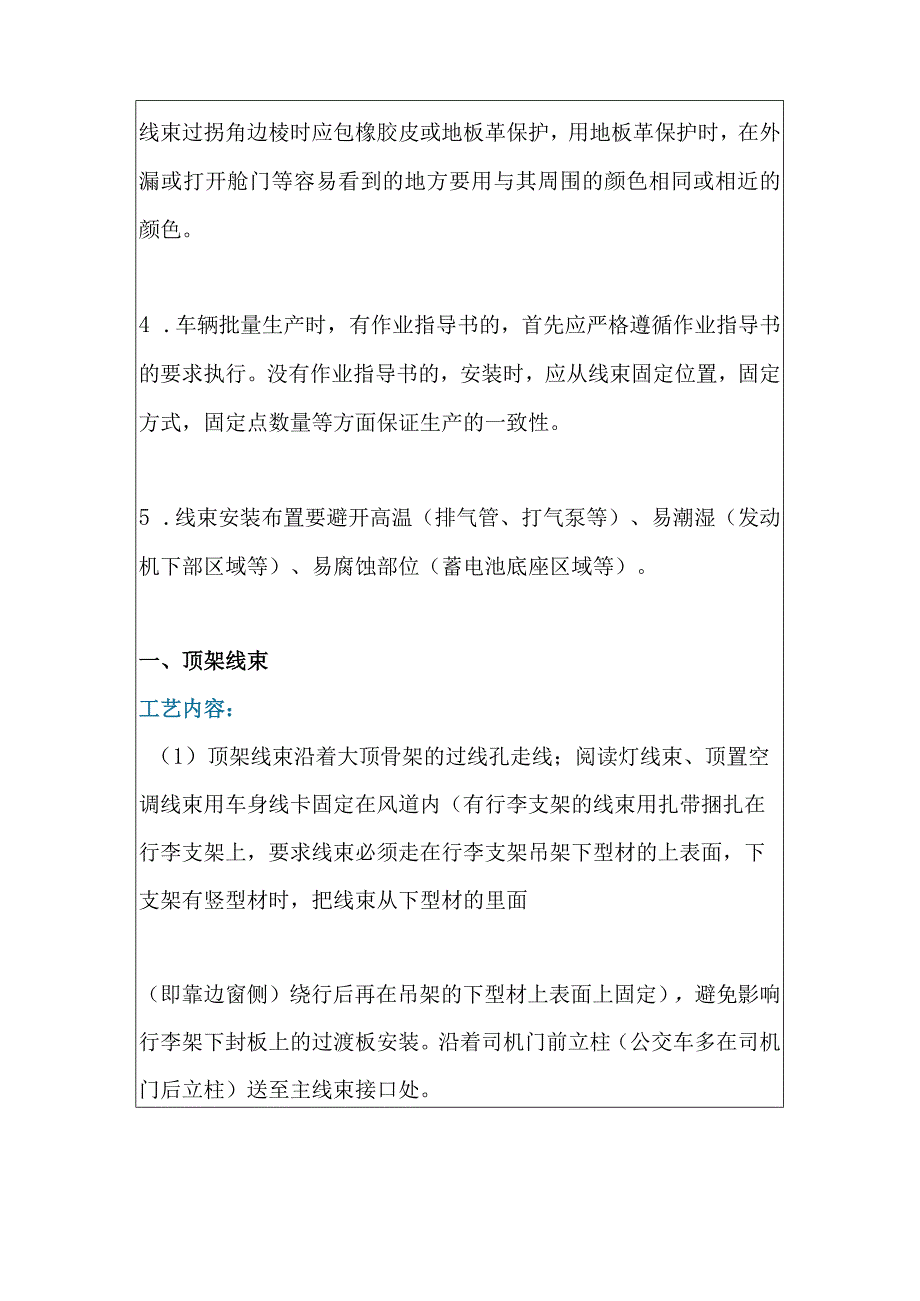

2、容易检修的地方。同时各种线束的插接头在线束捆扎固定时要放到维修人员方便操作的检修口附近。3 .线束经过孔洞时，必须用穿线护套保护（若无合适的穿线护套可用波纹管或黑色橡胶替代，但要固定牢固不可使其脱落），穿过车身的孔洞，应加密封胶填满孔洞缝隙，以免灰尘进入车厢内部。线束过拐角边棱时应包橡胶皮或地板革保护，用地板革保护时，在外漏或打开舱门等容易看到的地方要用与其周围的颜色相同或相近的颜色。4 .车辆批量生产时，有作业指导书的，首先应严格遵循作业指导书的要求执行。没有作业指导书的，安装时，应从线束固定位置，固定方式，固定点数量等方面保证生产的一致性。5 .线束安装布置要避开高温（排气管、打气泵等）、

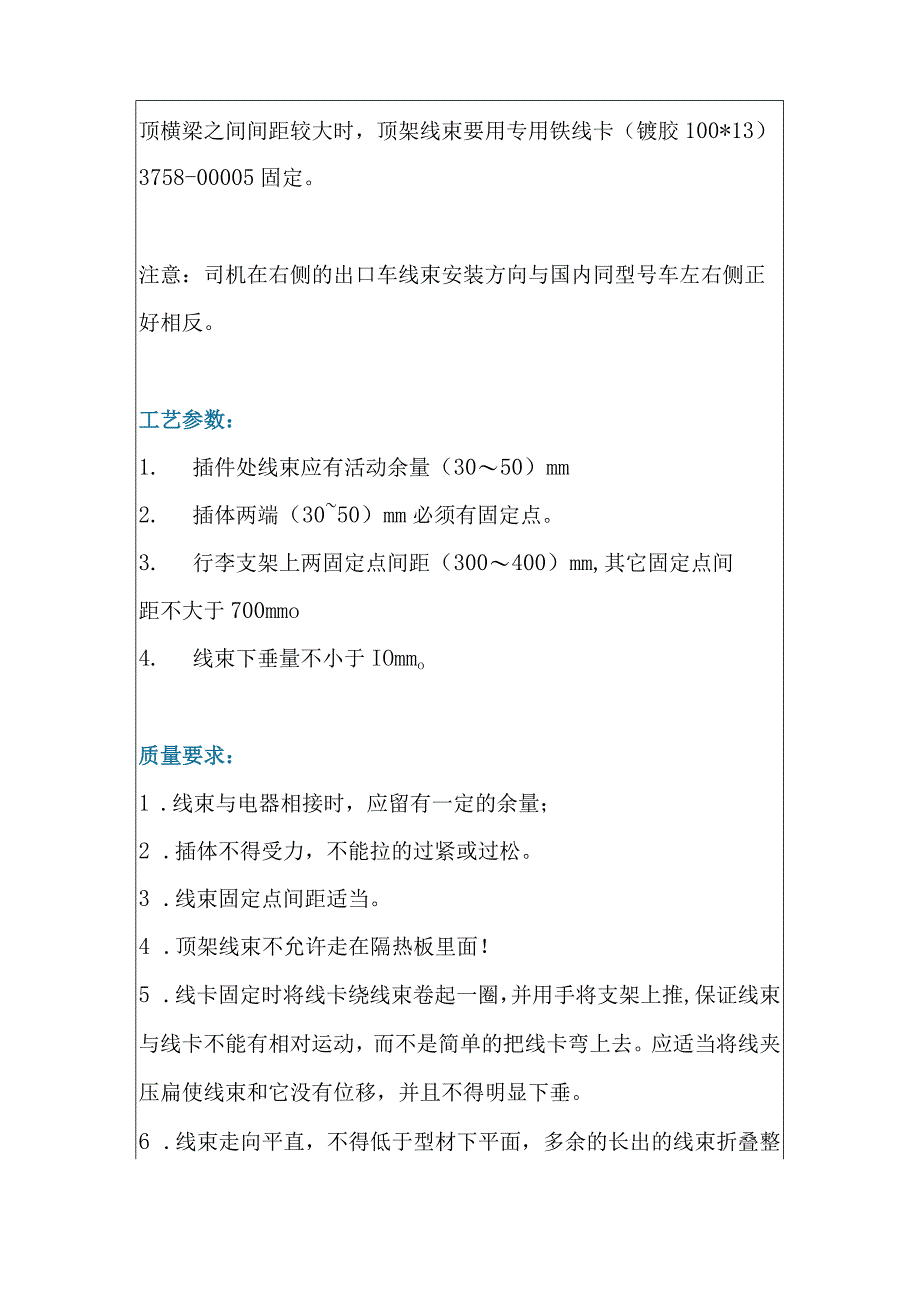

3、易潮湿（发动机下部区域等）、易腐蚀部位（蓄电池底座区域等）。一、顶架线束工艺内容：（1）顶架线束沿着大顶骨架的过线孔走线；阅读灯线束、顶置空调线束用车身线卡固定在风道内（有行李支架的线束用扎带捆扎在行李支架上，要求线束必须走在行李支架吊架下型材的上表面，下支架有竖型材时，把线束从下型材的里面（即靠边窗侧）绕行后再在吊架的下型材上表面上固定），避免影响行李架下封板上的过渡板安装。沿着司机门前立柱（公交车多在司机门后立柱）送至主线束接口处。顶横梁之间间距较大时，顶架线束要用专用铁线卡（镀胶100*13）3758-00005固定。注意：司机在右侧的出口车线束安装方向与国内同型号车左右侧正好相反。工艺
4、参数：1. 插件处线束应有活动余量（3050）mm2. 插体两端（3050）mm必须有固定点。3. 行李支架上两固定点间距（300400）mm,其它固定点间距不大于700mmo4. 线束下垂量不小于IOmmo质量要求：1 .线束与电器相接时，应留有一定的余量；2 .插体不得受力，不能拉的过紧或过松。3 .线束固定点间距适当。4 .顶架线束不允许走在隔热板里面！5 .线卡固定时将线卡绕线束卷起一圈，并用手将支架上推,保证线束与线卡不能有相对运动，而不是简单的把线卡弯上去。应适当将线夹压扁使线束和它没有位移，并且不得明显下垂。6 .线束走向平直，不得低于型材下平面，多余的长出的线束折叠整齐后固定牢
5、固。7 .顶风窗线束与顶风窗推拉杆活动件间不得干涉摩擦，间距至少要有(3050)mm,并且要留有足够的活动余量(根据顶风窗推拉杆在开关两种状态下的活动量)，不得使线束受力承载及在推拉时不能挤压线束。8 .通道灯、喇叭、门灯、司机灯、阅读灯、装饰灯、示高灯等电器成品在安装时不能挤压线束，尤其对于需要现场开孔的情况严禁损伤线束。(2)顶架线束的型材过孔必须有相匹配的穿线护套。工艺参数：穿线护套长度不得大于型材过孔IOmm0质量要求：穿线护套不允许出现只有一边穿过型材，另一端落在型材中间的现象，也不允许穿线护套过长，将线束夹在护套缝隙内的现象。(3)线束根据线色、线号插接正确到位。质量要求：与顶架线
6、束的对接插体要求连接可靠、接线正确。线束的插接器有损坏时必须更换，严禁隐蔽起来造成车辆质量隐患。(4)过拐角棱边时加黑胶皮、波纹管或地板革保护。工艺参数：棱角两端80mm之内应有固定点。质量要求：线束与固定点之间不出现相对运动。(5)城市客车的路牌接线不能外露要注意隐蔽和固定牢固。质量要求：城市客车的路牌接线不能放在路牌玻璃部位，应顺路牌支架固定后对接前后路牌。(6)空调面板处和风道内的插接器要求必须插接牢固，避免接触不良。注意：空调接地线必须固定牢固。质量要求：空调接地线应加平垫圈和弹簧垫圈固定牢固。二、仪表主线束工艺内容：(1)一般情况下用塑料扎带将主线束固定在前仪表横梁上。扎带无法固定时
7、必须使用仪表线卡或车身线卡固定(使用手电钻在前仪表横梁上打孔，将车身线卡或仪表线卡固定在横梁上，从而固定线束)。工艺参数：固定点间距不得大于200mm。质量要求：1. 线束固定点间距适当。线束的布设应保证整齐。线束的长度至少需留有15Onlm的维修余量，预留余量的分支线束要叠放整齐用扎带捆扎牢固。2. 固定线束时，要考虑安装仪表板等部件时不得挤压损伤线束，有开孔打钉等操作时更应该考虑保护好线束，使其不得受到损伤。(2)过仪表台支架等锋利部位加保护。质量要求：防止线束被割坏，必要时加PE板保护。(3)线束与运动部件间应留有间隙，避免与活动部件(如：雨刮器传动杆，油门操纵件、离合操纵件、刹车操纵件
8、)产生干涉、摩擦。工艺参数：间隙为(30-5Onlm)质量要求：不得和运动部件干涉。严禁线束晃动和摩擦。(4)线束与电器相接时，线束应留有一定的余量。工艺参数：接头处不可受力，活动余量(30-50mm)质量要求：线束与电器件连接后应留出一定的余量，方便电器件取出维修，线束余量以满足条件为：电器件取出仪表台后露出线束约100mm0(5)插接体两端应有固定点。工艺参数：插体两端(30-5Onlm)范围内应有固定点。质量要求：插接件不得悬空、晃动、承载。(6)根据线色、线号，正确连接插接体。质量要求：线束的插接器有损坏时必须更换，严禁隐蔽起来造成车辆质量隐患。对接插体要求连接可靠、接线正确，并要放到
9、维修人员方便操作的检修口附近。(7)雨刮器水管布置在前风挡下，使用镀胶线卡固定。工艺参数：下垂量小于20mmo质量要求：不得将水管夹扁影响洗涤器的正常工作，同时管子也不得过松下垂。(8)仪表台下线束仓体地板过孔加橡胶胶圈保护并涂黑色西卡胶密封。工艺参数：橡胶胶圈特殊情况下若剪开，开口间隙小于5mm。质量要求：1. 胶圈大小与孔径匹配。2. 涂胶均匀，密封严实不透光，无漏打，打胶不完全的现象，并要在舱体过孔两侧把胶刮均匀。(9)电器盒在安装之前，电器盒表面用防护布保护，防止继电器插件脱落丢失，同时防止锯沫、铁渣等杂物掉入电器盒。质量要求：对生产过程中车辆的电器盒进行保护，避免锯沫、铁渣等杂物掉入
10、电器盒。三、前围线束工艺内容：1 .线束固定须用车身线卡固定。2 .与前照灯的接线应保证垂直向下，以免水顺线进入灯内。3 .与电喇叭的接线应保证电源线与控制线接线方向一致，接线牢固可靠。4 .过孔必须用橡胶胶圈保护，并打胶密封。工艺参数：1. 线束固定点间距(300400)mm02. 活动余量(3050)m03. 插体两端(3050)mm处要有固定点。质量要求：1 .线束要求顺直整齐、不悬垂受力、不干涉摩擦、必须固定牢固。2 .线束过边楞锐角等处要用波纹管、黑色胶皮等进行保护，保护物要固定牢固，不能脱落。3 .插体要插接正确牢固，插体两端(3050)mm处要有固定点，插体处要留有活动余量(30
11、50)mm0四、油箱仓体线束工艺内容：1. 插接体两端应有固定点。2. 线束和油路分开固定。工艺参数：插体两端(3050)mm范围内应有固定点。线束固定点间距(300400)mm0质量要求：插接件不得悬空，晃动，承载。五、电瓶仓体线束工艺内容：1 .安装蓄电池时，先正极柱接上火线，再连接两蓄电池接线(过桥线)，最后再接搭铁线(欧IV发动机时，先接搭铁线,再接蓄电池连接线，后接火线)。2 .拆下蓄电池时，先拆搭铁线，后拆两蓄电池连接线(过桥线)，最后再拆火线(欧IV发动机时，先拆火线线，再拆蓄电池连接线，后拆搭铁线）。3 .如果极柱与夹头氧化生锈严重，该电瓶退库。4 .线束过仓体封板要用白色塑料
12、管夹来固定，无管夹的必须有过线胶圈保护，且过线胶圈不松脱，打密封胶密封。5 .继电器盒和其它电器控制单元要摆放整齐，固定牢固，按照线号、线色正确接线，要求线束从下往上插接，避免水雾等顺线束进入电器元件。6 .舱体内沿封板布线时必须用车身线卡打孔固定。工艺参数：线束固定点间距（300-400）mmO质量要求：1 .保证蓄电池的电桩头与电源线紧密接触，不可松动。2 .接线桩头处涂一层凡土林或黄油以防止接线桩头氧化生锈。3 .连接蓄电池电缆时要注意极性，不能接反。4 .严禁在蓄电池附近进行电焊和气焊作业。5 .严禁在蓄电池上方传递工具。6 .线束不能和尖棱尖角干涉，若干涉必须采取保护措施（并要保证龙
13、骨胶条/波纹管等不脱落），且线束不晃动。7 .线束在白色管夹中固定时必须保证同批次的车辆线束布置顺序的一致性。8 .准确接线后把线束捋顺摆放整齐用扎带把多余的线束捆扎固定牢固。9 .线束必须要保证顺直、整齐、美观，不晃动不受力，不摩擦干涉并尽量隐藏。10 .继电器盒和电器控制单元在外露部位要有说明标牌。11 .严禁佩戴戒指、手表、手镯、项链、耳环等金属首饰。六、司机窗下电器舱线束工艺内容：1. 底盘线束和主线束在进入此舱体过封板时必须有保护措施：圆孔用过线胶圈，同时要打胶密封；边棱锐角要用波纹管或黑色胶皮地板革等。2. 各种电器控制单元要按照安装位置竖向摆放整齐，固定牢固，按照线号、线色正确接
14、线，要求线束从下往上插接，避免水雾等顺线束进入电器元件。3. 舱体内布线时用车身线卡打孔固定或用扎带捆扎牢固。工艺参数：按照“线束的插接和密封”规范去操作。质量要求：1. 保护措施要牢固不可脱落，打胶处要涂匀不透光，无漏打，打胶不完全的现象。2. 准确接线后把线束捋顺摆放整齐用扎带把多余的线束捆扎固定牢固，在维修、插体、活动部件处均须留有余量(3050)mm03. 线束必须要保证顺直、整齐、美观，不晃动不受力，不摩擦干涉并尽量隐藏。4. 电器控制单元在外露部位要有说明标牌。七、舱门上装有标志灯的舱体线束工艺内容：1 .舱体灯线在舱内沿车身骨架型材整齐布置。2 .舱体灯线过舱门时预留活动余量(3
15、050)mm03 .舱体灯线在舱门上用定位块整齐布置、固定。工艺参数：1. 线束固定点间距(300400)mm02. 预留活动余量(3050)mmO3. 按照“线束的插接”规范去操作。注：用穿线护槽或定位块时按照“穿线护槽的使用规范”和“定位块的使用规范”去操作。质量要求：1. 保证线束顺直、美观、不悬垂不受力，不摩擦干涉，固定牢固，尤其要注意在舱门开关时不能与线束和线束的固定点干涉。2. 插体两端(3050)mm范围内要有固定点。八、TELMA缓速器电源负极的安装要求工艺内容： 在汽车上安装TELMA缓速器前或在检验时，需注意的是一定要把电源正极电路断开，可以用电池组总开关，也可以从电池上断开(+)正极电缆的方式断开。 继电器盒的负极M端子必须与缓速器的负极端子连接。 电源负极螺母按规定力矩拧紧。 当两根电缆一起固定时，在距离端子300mm处两根电缆间必须有固定点，后面的电缆根据要求固定点间距(300400)mm固定在底盘上。工艺
