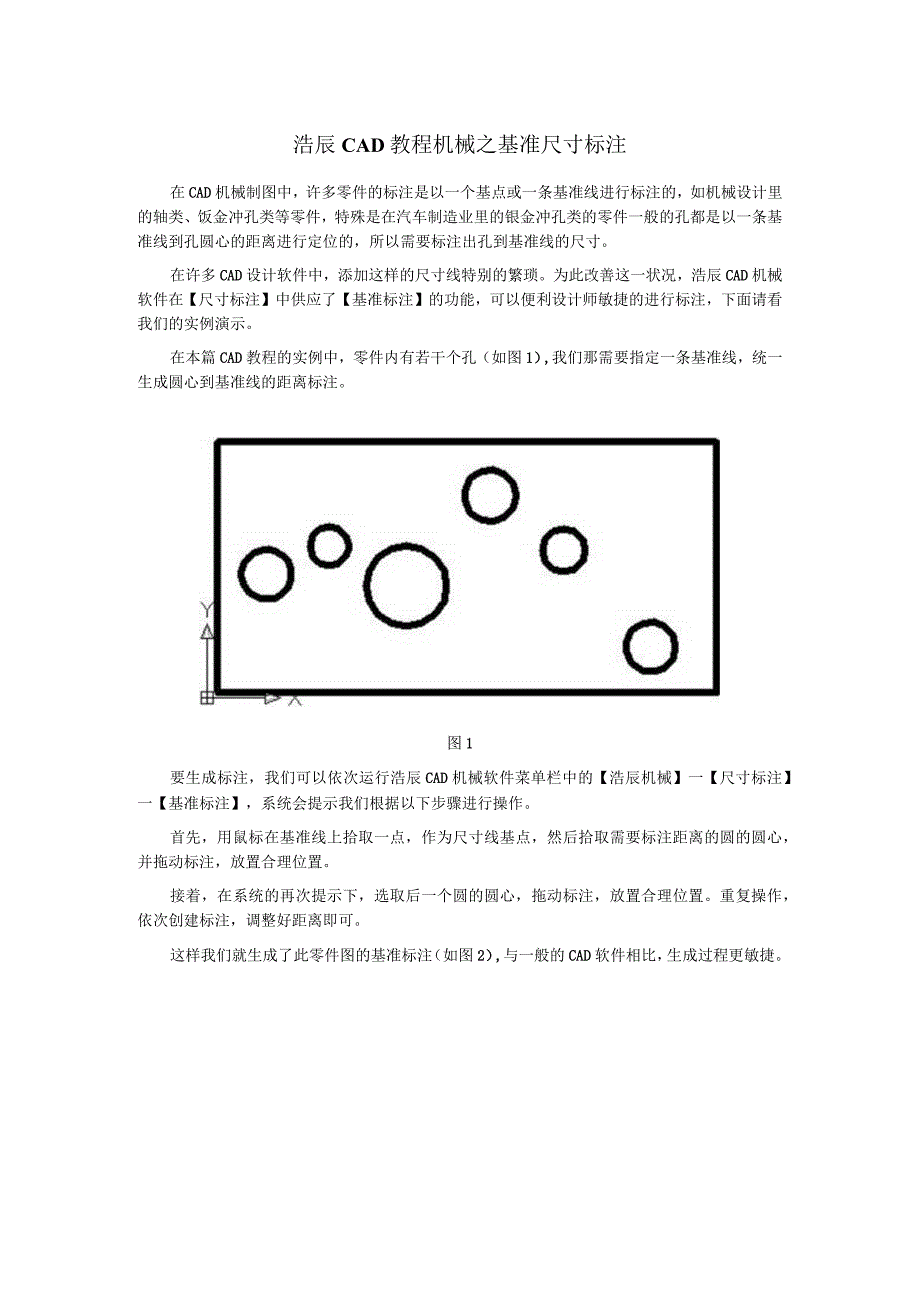

1、浩辰CAD教程机械之基准尺寸标注在CAD机械制图中,许多零件的标注是以一个基点或一条基准线进行标注的,如机械设计里的轴类、饭金冲孔类等零件,特殊是在汽车制造业里的银金冲孔类的零件一般的孔都是以一条基准线到孔圆心的距离进行定位的,所以需要标注出孔到基准线的尺寸。在许多CAD设计软件中,添加这样的尺寸线特别的繁琐。为此改善这一状况,浩辰CAD机械软件在【尺寸标注】中供应了【基准标注】的功能,可以便利设计师敏捷的进行标注,下面请看我们的实例演示。在本篇CAD教程的实例中,零件内有若干个孔(如图1),我们那需要指定一条基准线,统一生成圆心到基准线的距离标注。图1要生成标注,我们可以依次运行浩辰CAD机

2、械软件菜单栏中的【浩辰机械】一【尺寸标注】一【基准标注】,系统会提示我们根据以下步骤进行操作。首先,用鼠标在基准线上拾取一点,作为尺寸线基点,然后拾取需要标注距离的圆的圆心,并拖动标注,放置合理位置。接着,在系统的再次提示下,选取后一个圆的圆心,拖动标注,放置合理位置。重复操作,依次创建标注,调整好距离即可。这样我们就生成了此零件图的基准标注(如图2),与一般的CAD软件相比,生成过程更敏捷。O我基Jl洛Ig2012三-(IhwincLdn)-CX文华9MX)MQr)(DK)工Aa)ttSQ)应如修被口UftQpV问ZSQ)r三XX)沿星矶UUGIlK-。X台员中UC)XSBWHJF值班MR打开格打开2428.M3M,oxnMS.格三三l!lS*lflIHIHMB11Nl独 0lslDIBbi- ”厂厂大Qlln4三t4OZN今卷PU用工TEnTUV之匚就A7*一HytyrQ-PyLy二vylyr二6-x中。点TC-2MtH9.浩辰CAD机械2022下载:
