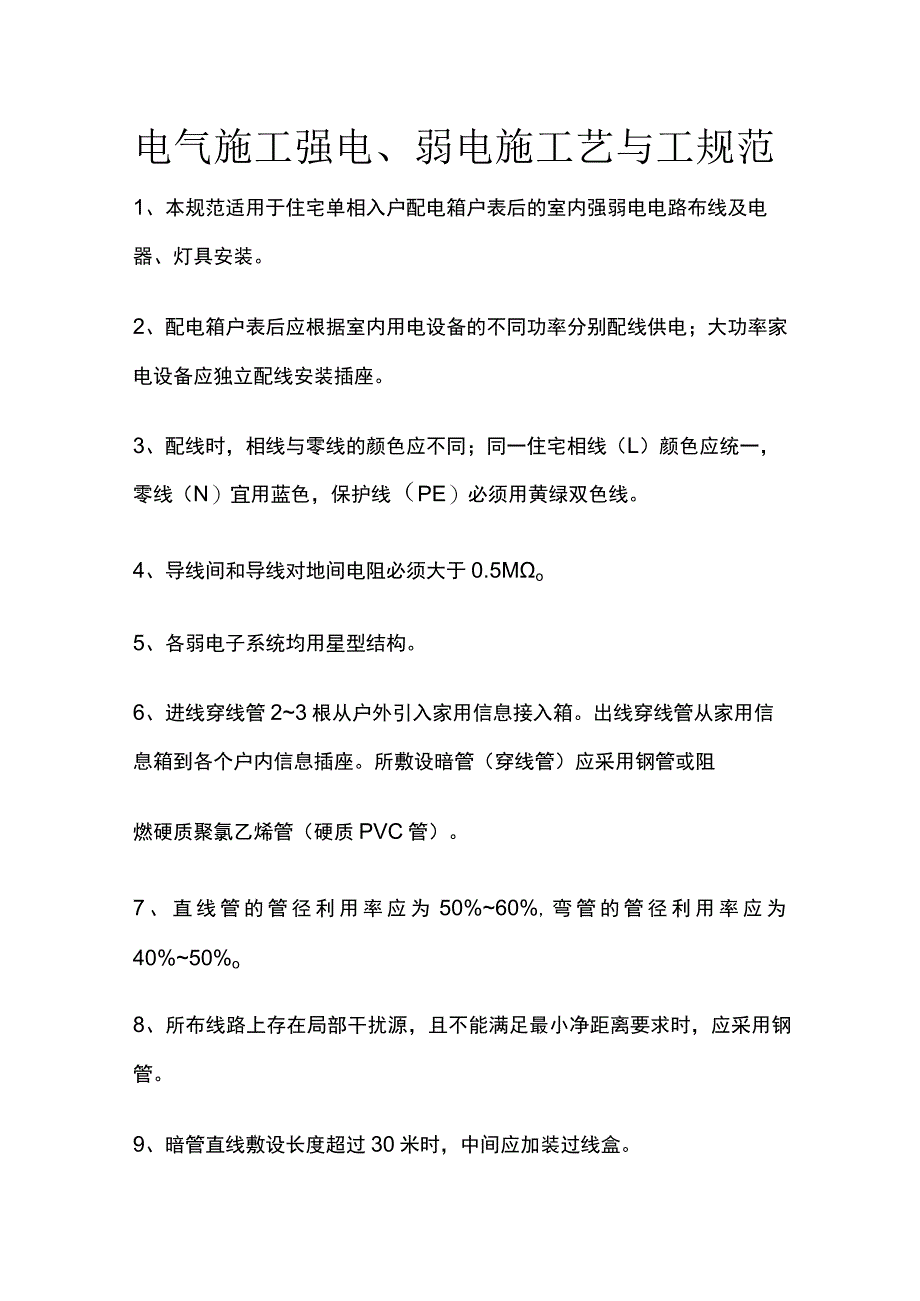

1、电气施工强电、弱电施工艺与工规范1、本规范适用于住宅单相入户配电箱户表后的室内强弱电电路布线及电器、灯具安装。2、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。3、配线时，相线与零线的颜色应不同；同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。4、导线间和导线对地间电阻必须大于0.5Mo5、各弱电子系统均用星型结构。6、进线穿线管23根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。7、直线管的管径利用率应为50%60%,弯管的管径

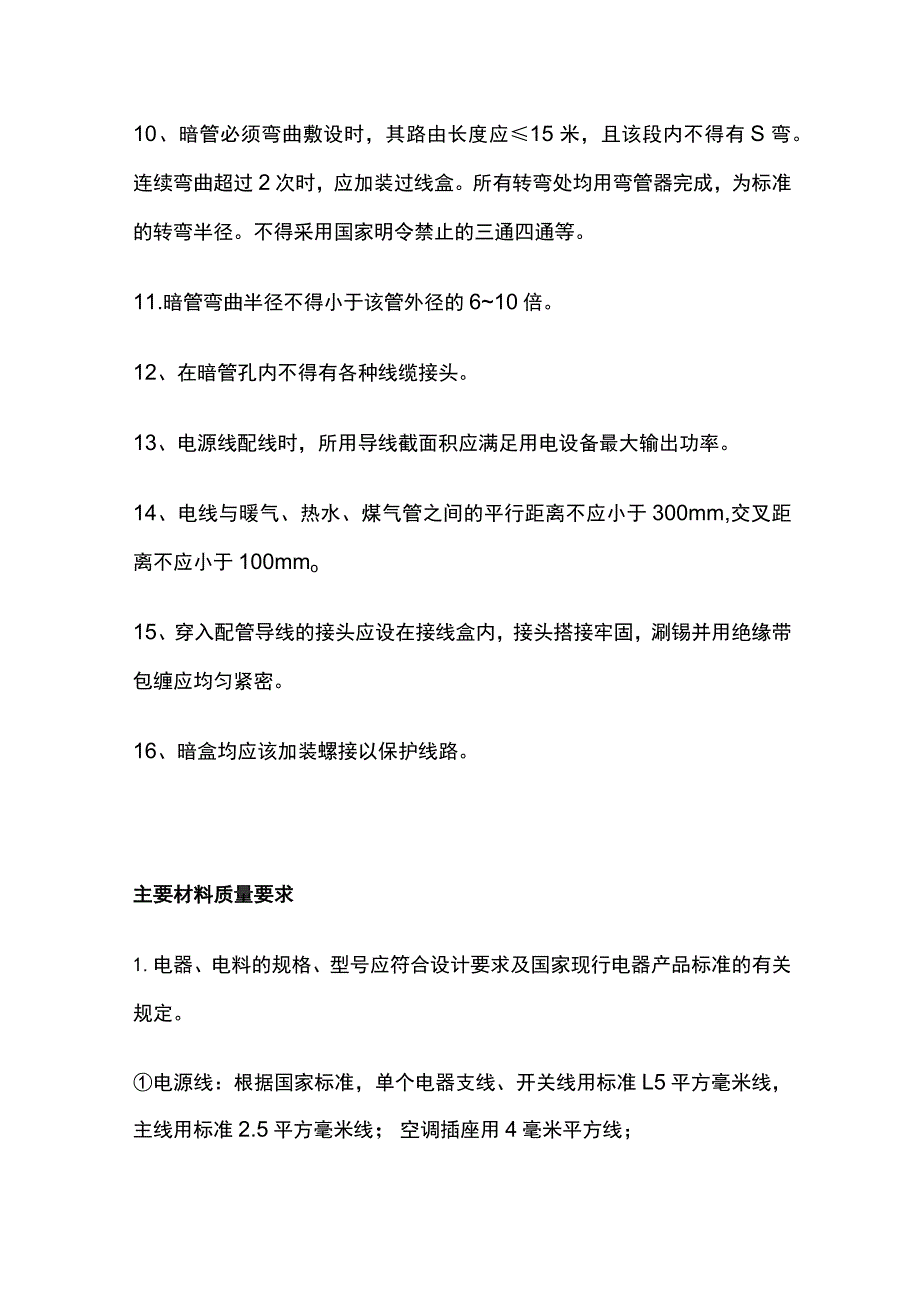

2、利用率应为40%50%o8、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。9、暗管直线敷设长度超过30米时，中间应加装过线盒。10、暗管必须弯曲敷设时，其路由长度应15米，且该段内不得有S弯。连续弯曲超过2次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通等。11.暗管弯曲半径不得小于该管外径的610倍。12、在暗管孔内不得有各种线缆接头。13、电源线配线时，所用导线截面积应满足用电设备最大输出功率。14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm,交叉距离不应小于100mmo15、穿入配管导线的接头应设在接线盒内，

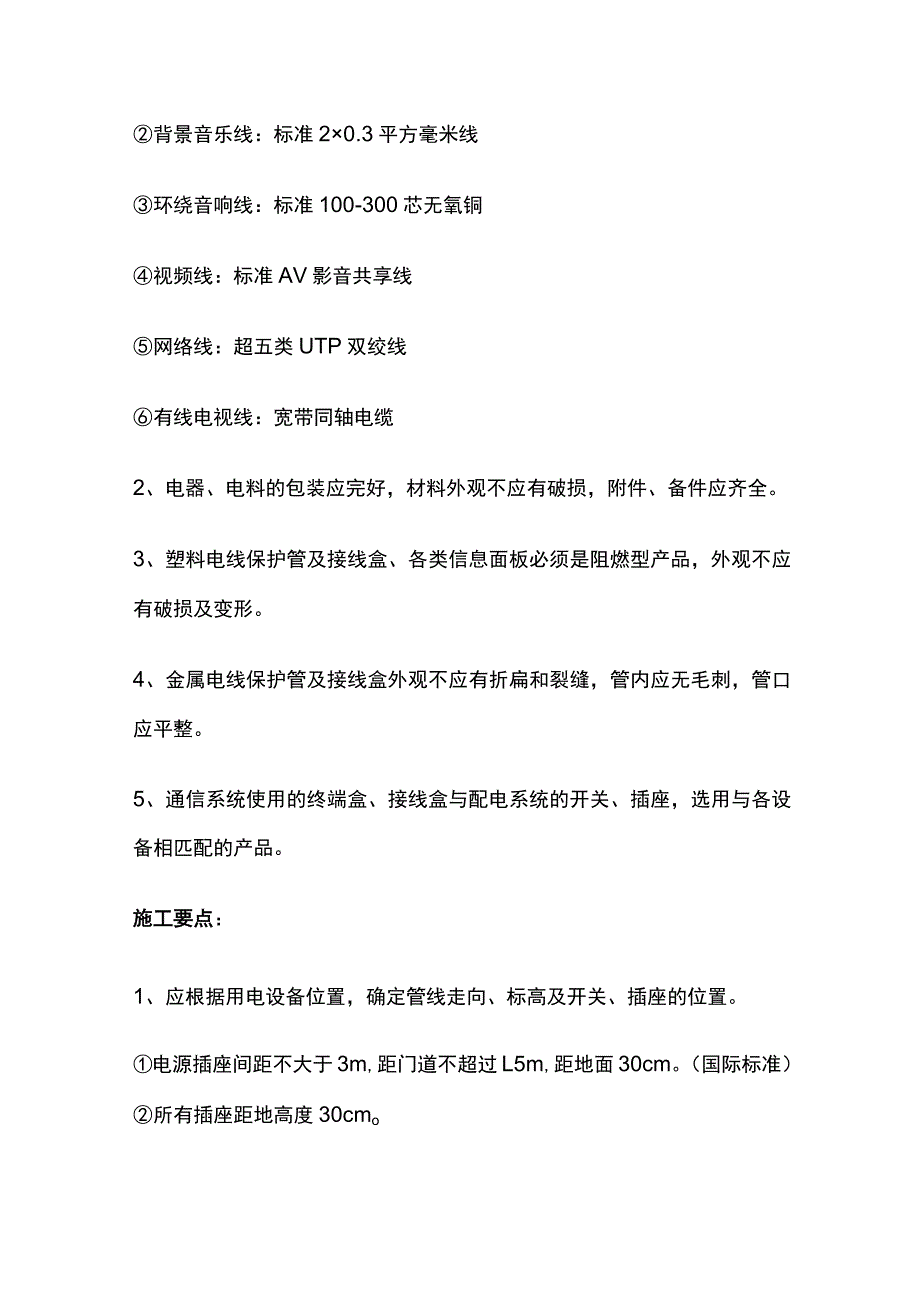

3、接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。16、暗盒均应该加装螺接以保护线路。主要材料质量要求1.电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。电源线：根据国家标准，单个电器支线、开关线用标准L5平方毫米线，主线用标准2.5平方毫米线；空调插座用4毫米平方线；背景音乐线：标准20.3平方毫米线环绕音响线：标准100-300芯无氧铜视频线：标准AV影音共享线网络线：超五类UTP双绞线有线电视线：宽带同轴电缆2、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。3、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。4、金属电线保护管及
4、接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。施工要点：1、应根据用电设备位置，确定管线走向、标高及开关、插座的位置。电源插座间距不大于3m,距门道不超过L5m,距地面30cm。（国际标准）所有插座距地高度30cmo开关安装距地1.2-1.4m,距门框0.15-0.2mo2、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。3、暗盒接线头留长30厘米，所有线路应贴上标签，并表明类型、规格、日期和工程负责人。4、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。穿线管在暗盒中保留5毫米
5、。5、暗线敷设必须配管。6、同一回路电线应穿入同一根管内但管内总根数不应超过4根。7、电源线与通讯线不得穿入同一根管内。8、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mmo9、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。10、连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上。IL厨房、卫生间应安装防溅插座,开关宜安装在门外开启侧的墙体上。12、线管均采取地面直接布管方式,如有特殊情况需要绕墙或走顶的话,必须事先在协议上注明不规范施工或填写客户认可单方可施工。施工细则：一、确定点位1、点位确
6、定的依据根据家庭布线设计图纸,结合墙上的点位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。2、暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起,暗盒之间的距离至少为IOmmo二、开槽1、确定开槽路线：根据以下原则：路线最短原则；不破坏原有强电原则；不破坏防水原则。2、确定开槽宽度：根据信号线的多少确定PVC管的多少，进而确定槽的宽度。3、确定开槽深度若选用16mm的PVC管,则开槽深度为20mm;若选用20mm的PVC管，则开槽深度为25mmo4、线槽外观要求：横平竖直，大小均匀。5、线槽的测量：暗盒、槽独立
7、计算，所有线槽按开槽起点到线槽终点测量，线槽宽度如果放两根以上的管，应按两倍以上来计算长度。三、布线1、确定线缆通畅：网线、电话线的测试：分别做水晶头，用网络测试仪测试通断；有线电视线、音视频线、音响线的测试：分别用万用表测试通断；其他线缆：用相应专业仪表测试通断。2、确定各点位用线长度：测量出配线箱槽到各点位端的长度；加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为200mm-300mmo3、确定标签:将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明：弱电种类-房间-序号。4、确定管内线数：管内线的横截面积不得超过管横截面积的80%。四、封槽1、固定暗盒：除厨房、卫生间暗盒要凸出墙面20mm外，其他暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。2、固定PVC管：地面PVC管要求每间隔一米必须固定；槽PVC管要求每间隔两米必须固定；墙槽PVC管要求每间隔一米必须固定。3、封槽：封槽后的墙面、地面不得高于所在平面。4、清扫施工现场：封槽结束后，清运垃圾，打扫施工现场。附：为避免各种线路的弯曲回路，保证所有线路均为活线，布线施工工艺为地面直接布管方式（无特殊情况不得走踢脚线或者天花板内，否则线路无法做成活线）。
