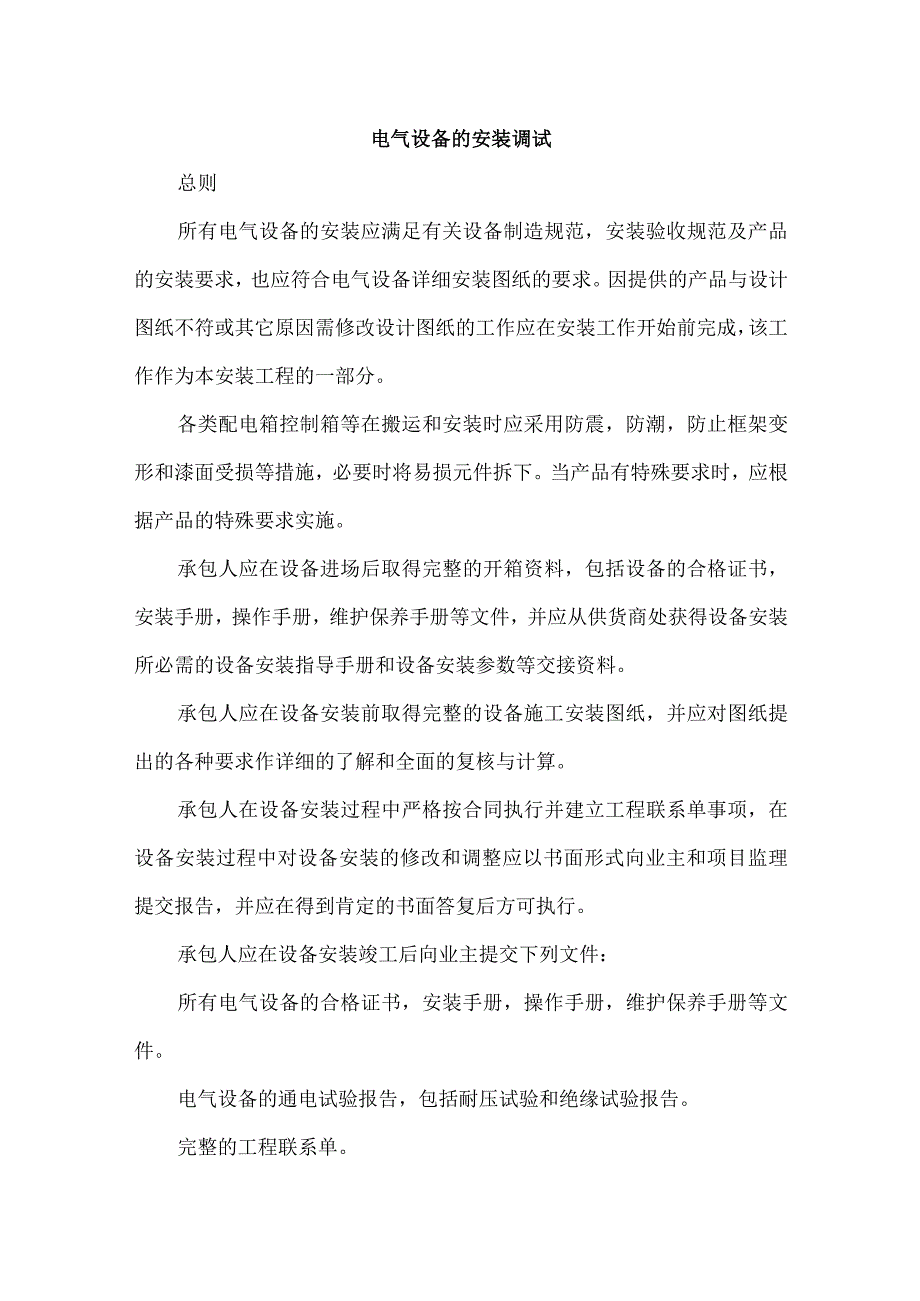

1、电气设备的安装调试总则所有电气设备的安装应满足有关设备制造规范，安装验收规范及产品的安装要求，也应符合电气设备详细安装图纸的要求。因提供的产品与设计图纸不符或其它原因需修改设计图纸的工作应在安装工作开始前完成，该工作作为本安装工程的一部分。各类配电箱控制箱等在搬运和安装时应采用防震，防潮，防止框架变形和漆面受损等措施，必要时将易损元件拆下。当产品有特殊要求时，应根据产品的特殊要求实施。承包人应在设备进场后取得完整的开箱资料，包括设备的合格证书，安装手册，操作手册，维护保养手册等文件，并应从供货商处获得设备安装所必需的设备安装指导手册和设备安装参数等交接资料。承包人应在设备安装前取得完整的设备施

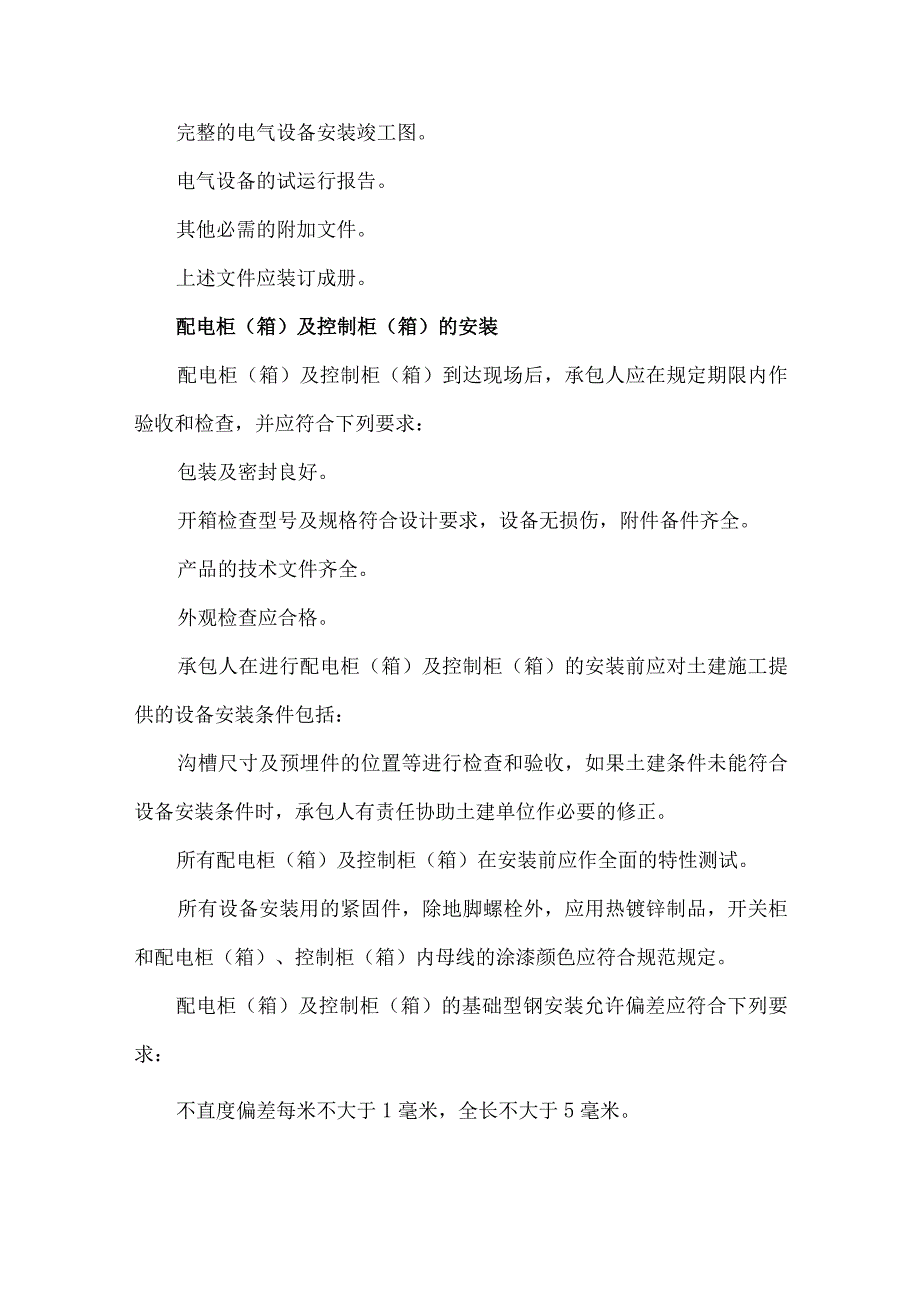

2、工安装图纸，并应对图纸提出的各种要求作详细的了解和全面的复核与计算。承包人在设备安装过程中严格按合同执行并建立工程联系单事项，在设备安装过程中对设备安装的修改和调整应以书面形式向业主和项目监理提交报告，并应在得到肯定的书面答复后方可执行。承包人应在设备安装竣工后向业主提交下列文件：所有电气设备的合格证书，安装手册，操作手册，维护保养手册等文件。电气设备的通电试验报告，包括耐压试验和绝缘试验报告。完整的工程联系单。完整的电气设备安装竣工图。电气设备的试运行报告。其他必需的附加文件。上述文件应装订成册。配电柜（箱）及控制柜（箱）的安装配电柜（箱）及控制柜（箱）到达现场后，承包人应在规定期限内作验收
3、和检查，并应符合下列要求：包装及密封良好。开箱检查型号及规格符合设计要求，设备无损伤，附件备件齐全。产品的技术文件齐全。外观检查应合格。承包人在进行配电柜（箱）及控制柜（箱）的安装前应对土建施工提供的设备安装条件包括：沟槽尺寸及预埋件的位置等进行检查和验收，如果土建条件未能符合设备安装条件时，承包人有责任协助土建单位作必要的修正。所有配电柜（箱）及控制柜（箱）在安装前应作全面的特性测试。所有设备安装用的紧固件，除地脚螺栓外，应用热镀锌制品，开关柜和配电柜（箱）、控制柜（箱）内母线的涂漆颜色应符合规范规定。配电柜（箱）及控制柜（箱）的基础型钢安装允许偏差应符合下列要求：不直度偏差每米不大于1毫米

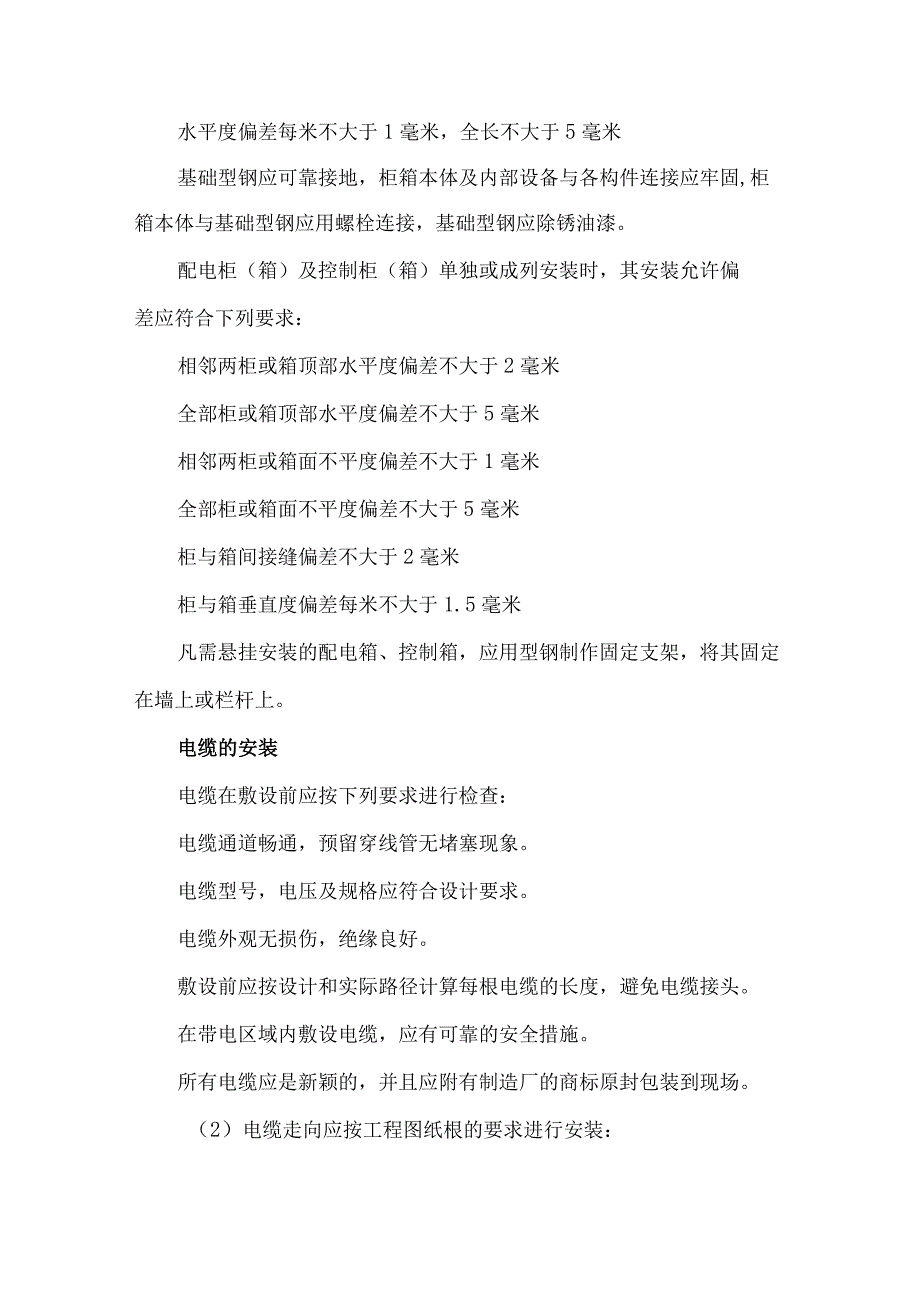

4、，全长不大于5毫米。水平度偏差每米不大于1毫米，全长不大于5毫米基础型钢应可靠接地，柜箱本体及内部设备与各构件连接应牢固,柜箱本体与基础型钢应用螺栓连接，基础型钢应除锈油漆。配电柜（箱）及控制柜（箱）单独或成列安装时，其安装允许偏差应符合下列要求：相邻两柜或箱顶部水平度偏差不大于2毫米全部柜或箱顶部水平度偏差不大于5毫米相邻两柜或箱面不平度偏差不大于1毫米全部柜或箱面不平度偏差不大于5毫米柜与箱间接缝偏差不大于2毫米柜与箱垂直度偏差每米不大于1.5毫米凡需悬挂安装的配电箱、控制箱，应用型钢制作固定支架，将其固定在墙上或栏杆上。电缆的安装电缆在敷设前应按下列要求进行检查：电缆通道畅通，预留穿线管
5、无堵塞现象。电缆型号，电压及规格应符合设计要求。电缆外观无损伤，绝缘良好。敷设前应按设计和实际路径计算每根电缆的长度，避免电缆接头。在带电区域内敷设电缆，应有可靠的安全措施。所有电缆应是新颖的，并且应附有制造厂的商标原封包装到现场。（2）电缆走向应按工程图纸根的要求进行安装：配电干线与其它电缆不能同穿一根穿线管。应留有适当的空间以保证电缆间最小的间距、曲率半径、固定件及终端盒的安装，发生故障时所有电缆应能移动和掉换(3)电缆应按下述各种使用范畴采取隔离措施。电力电缆(线电压大于100OV)电力电缆(线电压小于1000V)仪表/遥测电缆控制电缆电信电缆高压电缆与其它电缆电缆最小间距应不小于600
6、mm,其它不同使用范畴电缆的最小间距应不小于300mmo(4)电缆的安装应符合下列要求：所有的电缆不允许有中间接头，只有在项目监理书面同意后才能使用。所有的电缆桥架、线夹、吊钩及所有钢结构支架的金属部分均应按照标准镀锌。电缆沟内电缆支架的间距，水平方向一般为800mm,与转弯处适当缩短。在电缆安装前应先将穿线管、桥架等安装竣工，电缆及导线在穿管和桥架中夹紧前应事先估计长度，电缆不允许在管内桥架内硬拖在电缆接口处应将电缆编上回路号的持久标志牌。电缆抽取后应立即敷设防止机械损伤，电缆的安装应采用支撑、导板绞车、托盘或其它设备等工具。电缆在安装进程及最后就位时应保证其曲率半径符合规定的要求，并在各种
7、情况下满足制造商所推荐的要求。电缆进入开关柜、设备机壳及电缆盒时，每根电缆应采用合适的铜质夹件来固定。采用铠装电缆时应提供夹具将铠装接地，电缆的铠装层在端接过程中不允许松开。（5）电力电缆的封头所有电力电缆应采用专业厂制造的压接型接头并应与导体尺寸匹配，应按接头制造商所推荐的要求采用专用工具将接头压接；在接头处应保持电缆绝缘不损伤并以相色收缩套圈加以密封。交联绝缘电缆的封头应严格安照制造商所推荐的要求采用专业厂生产的电缆收缩密封材料。（6）电缆接头所有电缆在敷设时应无接头，承包人在各种情况下有责任精确地测定电缆所需的长度。若电缆太长不可避免中间接头时，应征得项目监理书面同意并决定接头的位置和型
8、式。电缆接头应配合电缆尺寸及结构采用专业生产的冷收缩或环氧树脂塑壳型的接头箱。（7）直埋电缆在电压等级为IOoOV以下的直埋电缆中，最上层电缆埋深应不小于700mm；电缆过路时应穿钢管保护，钢管内径应不小于100mm,埋设深度应不小于100Omn1；钢管用混凝土包封，包封厚度为150mm。在电压等级为100oV以上的电缆在直埋时，其埋设深度应不小于800mmo在直埋电缆壕沟底部需铺设一层厚为IoOmm的经筛选过的沙层,然后再敷设电缆，完成电缆敷设后再需铺设一层厚为100nInl的经筛选过的沙层。沙层顶部应盖采用混凝土制作的电缆保护板，保护板尺寸不小于IM长和300mm宽，其覆盖宽度应超过电缆两
9、侧各50mm；保护板上应用英文和本国语刻上“危险-电缆”字样，电缆保护板应贯穿整个电缆壕沟。除非得到项目监理的同意，电缆在敷设时不允许有中间接头或分支接头。直埋电缆回填上前，应经隐蔽工程验收合格。回填土应分层夯实。(8)直埋电缆标志当直埋电缆进入构筑物时，应在电缆上方高出地坪300mm处用黄铜或其它不易腐蚀的材料制成标志牌固定在构筑物外墙墙面上。在直埋电缆所有的接头处、转弯处或直线距离不超过50M处均应在地坪上设置电缆标志牌。标志牌应选用高不小于200mm的牢固材料制作，标志牌上的图案在提出后应取得项目监理的同意。标志牌上应用中文写“电力电缆”。接地的安装本接地安装的工程范围为，室外接地网及接
10、地网引出线以外的所有电气设备的接地安装。承包人应在室内接地工程安装之前，对土建单位完成的接地极、接地板及接地引出线作全面的检查和测试，且须经安装单位复核并书面确认，当接地电阻不符合设计要求时，承包人有责任提出对土建的要求。(I)电气设备的下列金属部分均应可靠接地：变压器低压侧中性线引出线。电机，变压器，开关柜，配电箱，控制屏等金属底座，金属框架和外壳。配电间金属门，户外构筑物金属栏杆，电缆铠装层和电缆穿线管。电缆桥架和电缆支架。空气型母线槽金属外壳。(2)接地线的敷设应符合下列要求：接地线及其紧固件应采用热镀锌防腐措施。接地线在穿过墙壁，楼板和地坪处应加装钢管保护。接地干线应在不同的两点及以上
11、与接地网相连接。室内接地线离地300mm沿墙水平敷设。高压配电间，变电所，控制室及其它装有配电箱设备的房间，均应设置供临时接地线使用的接线板和螺栓。接地线的连接应采用焊接，焊接必须牢固无虚焊，连接至电气设备上的接地线，应采用热镀锌螺栓连接。当利用金属构件，金属管道等作为接地线时，应保证其全长为完好的电气通路。安装工程的检验承包人应根据合同规定的安装计划进行整个工程的安装，包括提供足够的技术工人，材料以及完成合格安装所需的设备与装置等，在规定的日期内完成规定的工程内容。承包人在安装工程完成之后，应与项目监理和业主进行联合验收,承包人应准备和完成已经批准的验收报告记录，验收报告是在安装工程的各个部
12、分被验收通过时由承包人和项目监理共同完成并签名。在验收完成后，应提交二份装订过的验收报告复印件给项目监理，承包人应至少在联合验收开始前的48小时给项目监理和业主发通知。所有电气设备在交工验收时应进行下列检查：竣工的安装工程应符合设计要求。安装工程的质量应符合标书的规定要求。调整，试验项目及其结果应符合规范和规定。技术资料和技术文件应齐全。配电柜（箱）及控制柜（箱）的检验（1）配电柜（箱）及控制柜（箱）的安装验收应按下列要求进行：柜（箱）的固定及接地应可靠，柜（箱）漆层应完好，清洁整齐。柜（箱）内所装电气元件应齐全完好，安装位置正确，固定牢固。所有二次回路接线应准确，连接可靠，标志齐全清晰，绝缘
13、符合要求。手车或抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠，照明装置齐全。柜内一次设备的安装质量验收要求应符合标书规定的要求。柜（箱）及电缆管道安装完毕后，应作好封堵。操作及联动试验正确，符合设计要求。（2）开关柜、配电柜（箱）及控制柜（箱）在验收时应提交下列资料和文件：安装工程竣工图。控制原理图。实物接线图。变更设计的证明文件。制造厂提供的产品说明书，调试大纲，试验方法，试验记录，合格证书及安装图纸等技术文件。根据合同提供的备品备件清单。安装技术记录。调整试验记录。电缆的检验电缆的安装验收应按下列要求进行：电缆规格应符合规定，排列整齐，无机械损伤，标志牌应装设齐全，正确，清晰。电缆的固定
14、，弯曲半径，有关距离及相序排列等应符合国家标准。电缆终端及电缆接头应安装牢固。电缆终端相色应正确，电缆支架金属部件防腐层应完好，接地应良好。电缆沟内无杂物，盖板齐全。电缆应有路径标志。路径标志应与实际路径相符，清晰牢固，间距适当，且应符合标书要求。隐蔽工程应在施工过程中进行中间验收，并作好签证。电缆在验收时应提交下列资料和文件：电缆线路路径的协议文件。设计资料图纸，电缆清册，变更设计的证明文件和竣工图。制造厂提供的产品说明书，试验记录，合格证件及安装图纸等技术文件。隐蔽工程技术记录，电缆线路的原始记录及电缆试验记录。接地的检验接地的安装验收应按下列要求进行：整个接地网外露部分的连接可靠，接地线
15、规格正确，防腐层完好,标志齐全明显。供连接临时接地线用的连接板的数量和位置符合设计要求。工频接地电阻及设计要求的其它测试参数符合设计规定，雨后不应立即测量接地电阻。接地在验收时应提交下列资料和文件:实际施工的竣工图。变更设计的证明文件。安装技术记录(包括隐蔽工程记录等)。测试报告。电气设备的保证测试。承包人应对安装工程范围内所有电气设备进行保证测试提供技术服务工作，直至电气设备符合规定的技术性能指标和污水处理厂的运行要求，正常地投入生产性运行为止。承包人应根据电气安装图，供货商的产品使用说明书和操作说明书，污水处理厂工艺流程要求确定试验方法及试验步骤，制定出电气设备保证测试的方案，并提交项目监理和业主批准。自控、仪表设备的安装调试标准检测仪表和自动控制系统安装应符合以下有关规定：电气装置安装工程电缆线路施工及验收规范(GB50168)电气装置安装工程接地装置施工及验收规范(GB50169)：电气装置安装工程签署、柜及二次回路施工及验收规范(GB50171)电气装置安装工程电气设备交接试验施工及验收规范(GB50150)电气装置
