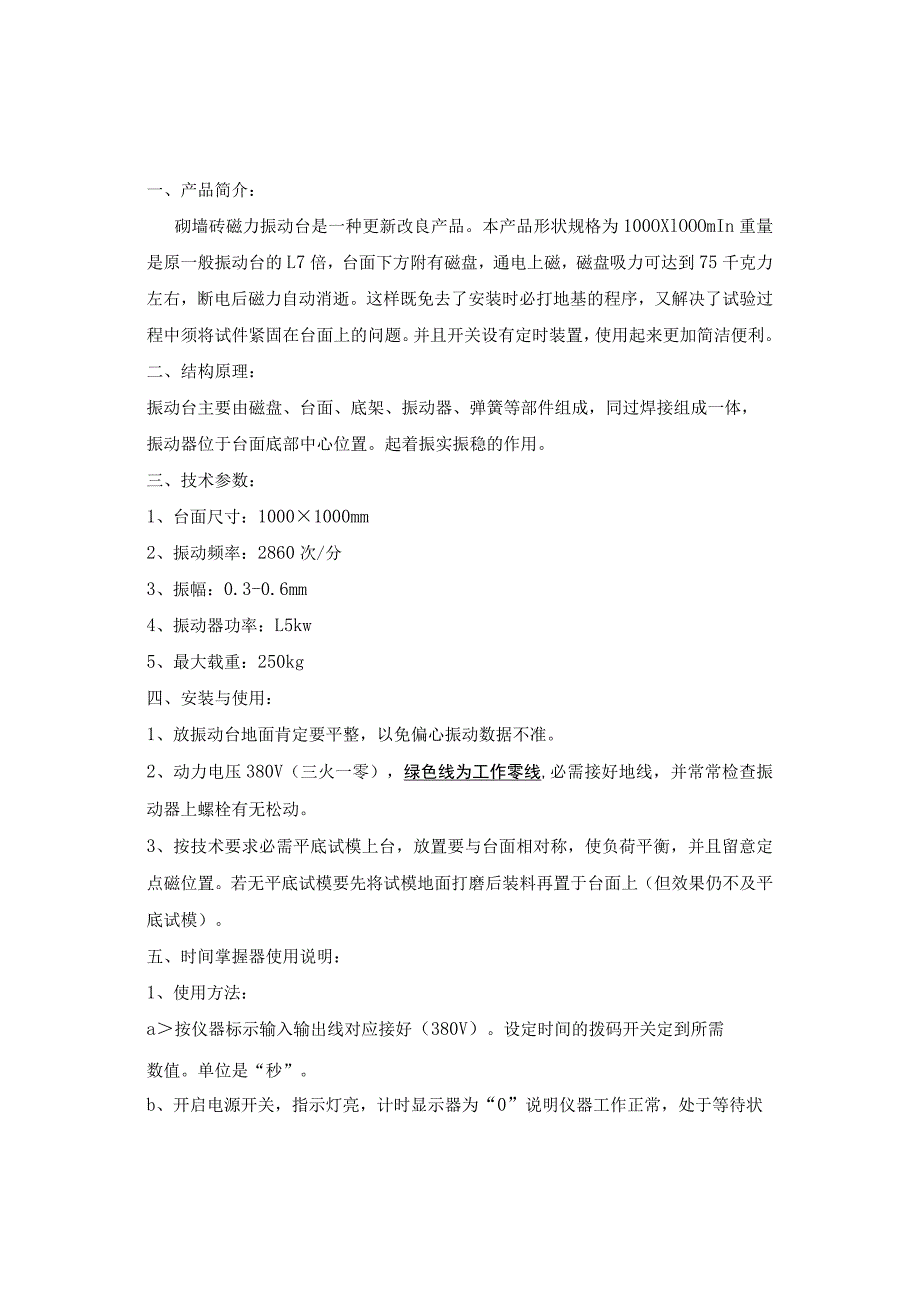

1、一、产品简介：砌墙砖磁力振动台是一种更新改良产品。本产品形状规格为100OXlOOOmIn重量是原一般振动台的L7倍，台面下方附有磁盘，通电上磁，磁盘吸力可达到75千克力左右，断电后磁力自动消逝。这样既免去了安装时必打地基的程序，又解决了试验过程中须将试件紧固在台面上的问题。并且开关设有定时装置，使用起来更加简洁便利。二、结构原理：振动台主要由磁盘、台面、底架、振动器、弹簧等部件组成，同过焊接组成一体，振动器位于台面底部中心位置。起着振实振稳的作用。三、技术参数：1、台面尺寸：10001000mm2、振动频率：2860次/分3、振幅：0.3-0.6mm4、振动器功率：L5kw5、最大载重：25

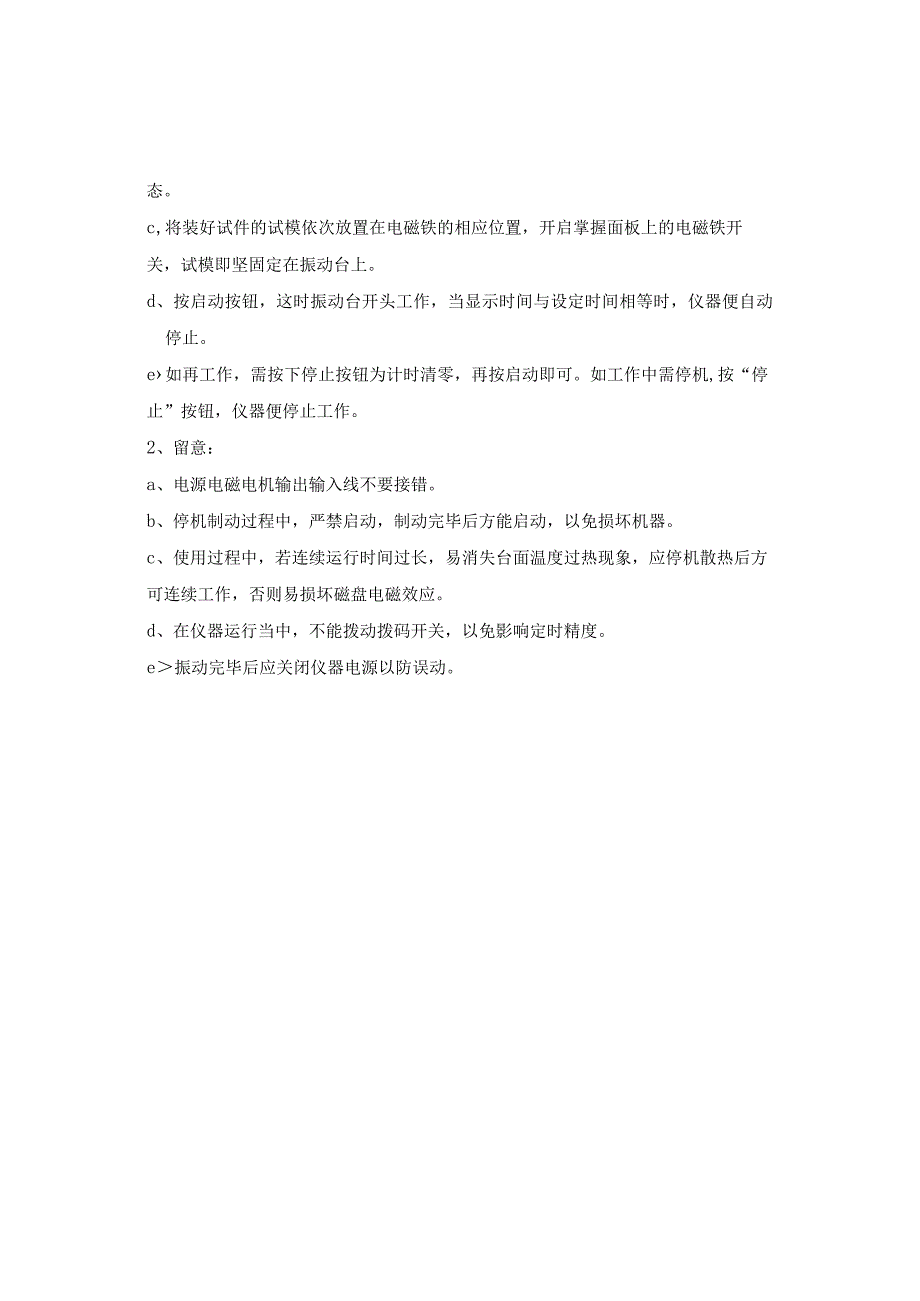

2、0kg四、安装与使用：1、放振动台地面肯定要平整，以免偏心振动数据不准。2、动力电压380V（三火一零），绿色线为工作零线,必需接好地线，并常常检查振动器上螺栓有无松动。3、按技术要求必需平底试模上台，放置要与台面相对称，使负荷平衡，并且留意定点磁位置。若无平底试模要先将试模地面打磨后装料再置于台面上（但效果仍不及平底试模）。五、时间掌握器使用说明：1、使用方法：a按仪器标示输入输出线对应接好（380V）。设定时间的拨码开关定到所需数值。单位是“秒”。b、开启电源开关，指示灯亮，计时显示器为“0”说明仪器工作正常，处于等待状态。c,将装好试件的试模依次放置在电磁铁的相应位置，开启掌握面板上的电磁铁开关，试模即坚固定在振动台上。d、按启动按钮，这时振动台开头工作，当显示时间与设定时间相等时，仪器便自动停止。e如再工作，需按下停止按钮为计时清零，再按启动即可。如工作中需停机,按“停止”按钮，仪器便停止工作。2、留意：a、电源电磁电机输出输入线不要接错。b、停机制动过程中，严禁启动，制动完毕后方能启动，以免损坏机器。c、使用过程中，若连续运行时间过长，易消失台面温度过热现象，应停机散热后方可连续工作，否则易损坏磁盘电磁效应。d、在仪器运行当中，不能拨动拨码开关，以免影响定时精度。e振动完毕后应关闭仪器电源以防误动。砌墙砖磁力振动台QZ-I型使用讥明书北京中德申克科技有限公司
