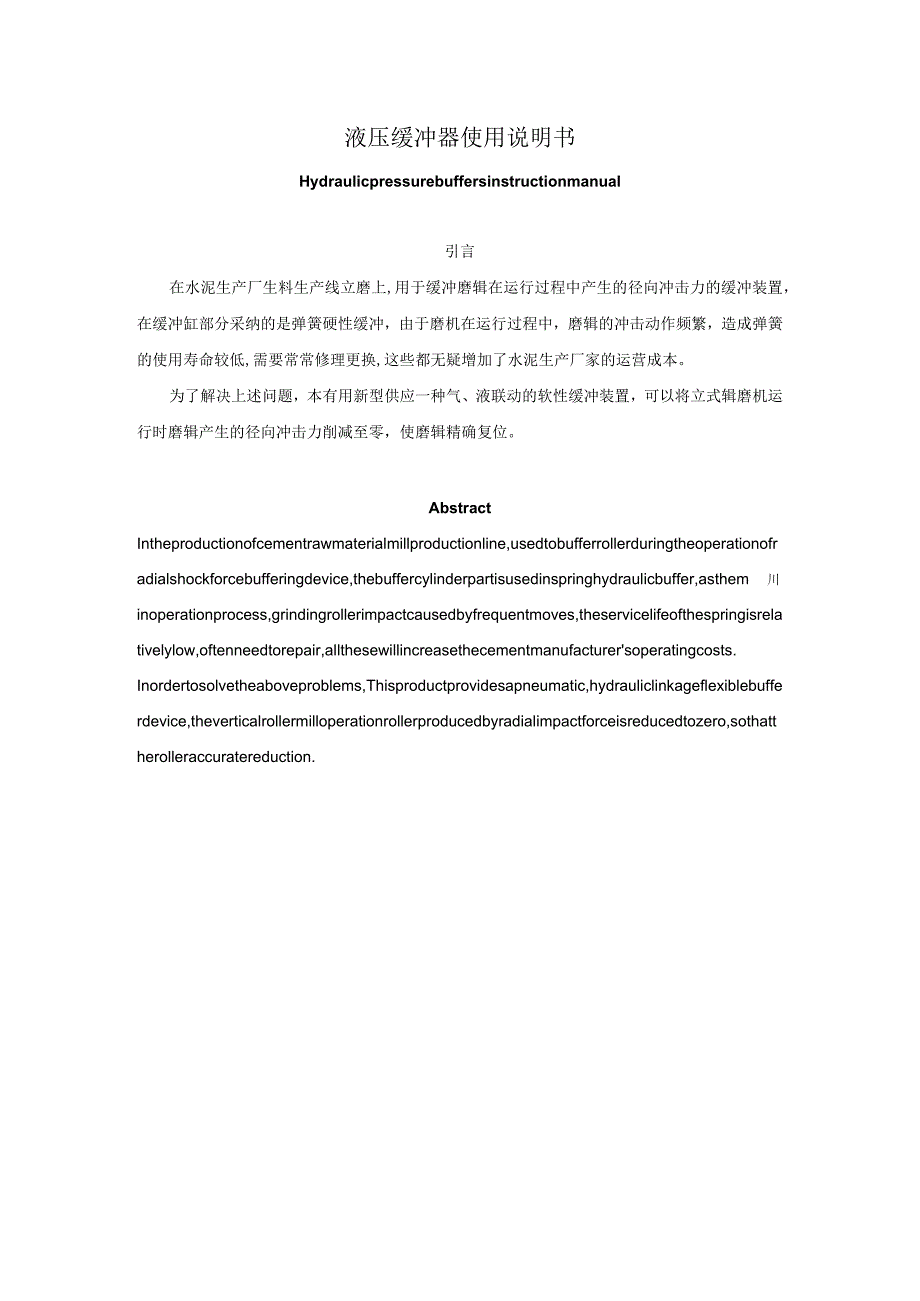

立磨液压缓冲器使用说明书.docx_第1页
第1页 / 共5页

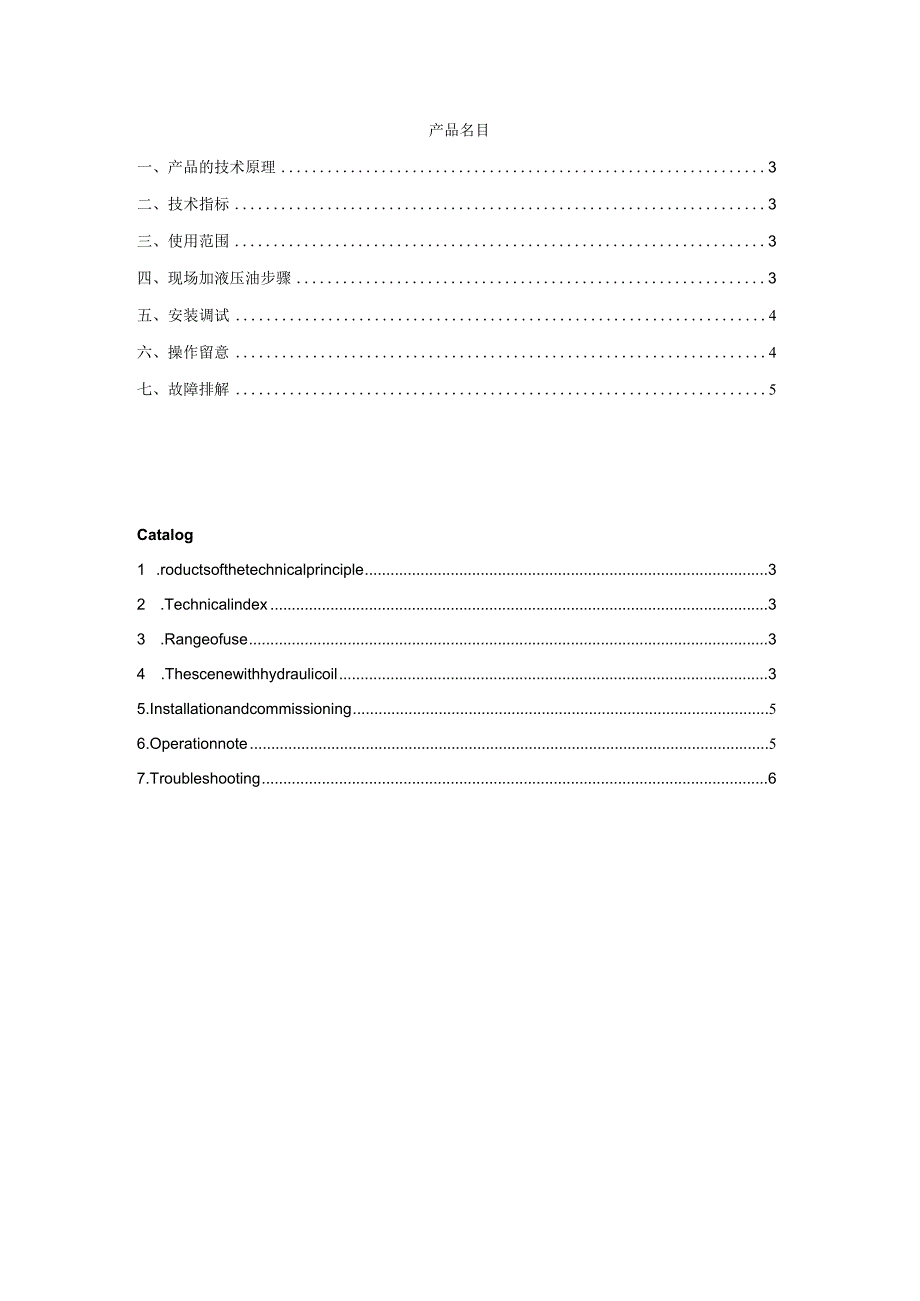

立磨液压缓冲器使用说明书.docx_第2页
第2页 / 共5页

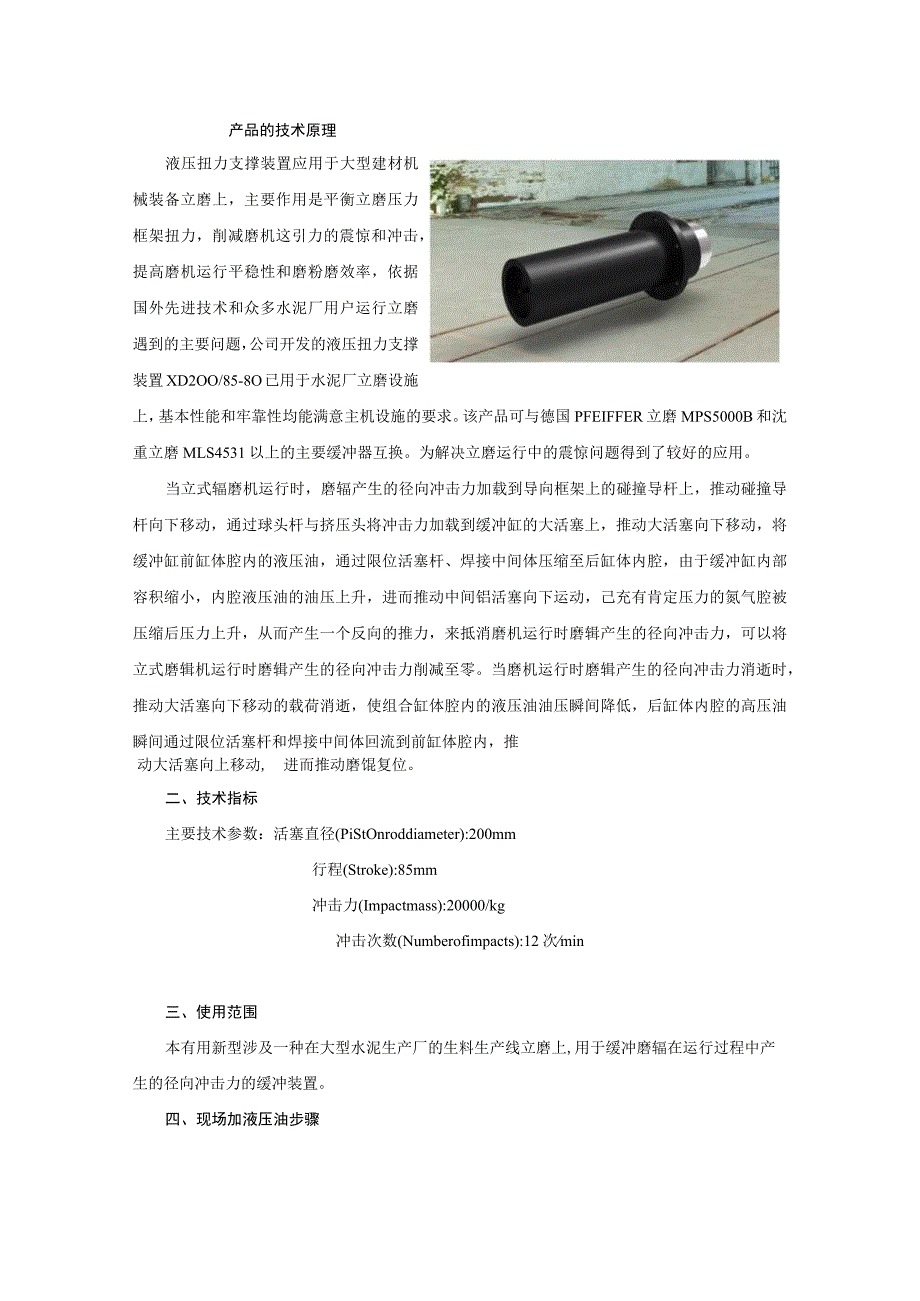

立磨液压缓冲器使用说明书.docx_第3页
第3页 / 共5页
立磨液压缓冲器使用说明书.docx_第4页
第4页 / 共5页
立磨液压缓冲器使用说明书.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《立磨液压缓冲器使用说明书.docx》由会员分享,可在线阅读,更多相关《立磨液压缓冲器使用说明书.docx(5页珍藏版)》请在第壹文秘上搜索。

1、液压缓冲器使用说明书Hydraulicpressurebuffersinstructionmanual引言在水泥生产厂生料生产线立磨上,用于缓冲磨辑在运行过程中产生的径向冲击力的缓冲装置,在缓冲缸部分采纳的是弹簧硬性缓冲,由于磨机在运行过程中,磨辑的冲击动作频繁,造成弹簧的使用寿命较低,需要常常修理更换,这些都无疑增加了水泥生产厂家的运营成本。为了解决上述问题,本有用新型供应一种气、液联动的软性缓冲装置,可以将立式辑磨机运行时磨辑产生的径向冲击力削减至零,使磨辑精确复位。AbstractIntheproductionofcementrawmaterialmillproductionline,u

2、sedtobufferrollerduringtheoperationofradialshockforcebufferingdevice,thebuffercylinderpartisusedinspringhydraulicbuffer,asthem川inoperationprocess,grindingrollerimpactcausedbyfrequentmoves,theservicelifeofthespringisrelativelylow,oftenneedtorepair,allthesewillincreasethecementmanufacturersoperatingco

3、sts.Inordertosolvetheaboveproblems,Thisproductprovidesapneumatic,hydrauliclinkageflexiblebufferdevice,theverticalrollermilloperationrollerproducedbyradialimpactforceisreducedtozero,sothattherolleraccuratereduction.产品名目一、产品的技术原理3二、技术指标3三、使用范围3四、现场加液压油步骤3五、安装调试4六、操作留意4七、故障排解5Catalog1 .roductsofthetech

4、nicalprinciple32 .Technicalindex33 .Rangeofuse34 .Thescenewithhydraulicoil35.Installationandcommissioning56.Operationnote57.Troubleshooting6产品的技术原理液压扭力支撑装置应用于大型建材机械装备立磨上,主要作用是平衡立磨压力框架扭力,削减磨机这引力的震惊和冲击,提高磨机运行平稳性和磨粉磨效率,依据国外先进技术和众多水泥厂用户运行立磨遇到的主要问题,公司开发的液压扭力支撑装置XD2OO/85-8O已用于水泥厂立磨设施上,基本性能和牢靠性均能满意主机设施的要求。

5、该产品可与德国PFEIFFER立磨MPS5000B和沈重立磨MLS4531以上的主要缓冲器互换。为解决立磨运行中的震惊问题得到了较好的应用。当立式辐磨机运行时,磨辐产生的径向冲击力加载到导向框架上的碰撞导杆上,推动碰撞导杆向下移动,通过球头杆与挤压头将冲击力加载到缓冲缸的大活塞上,推动大活塞向下移动,将缓冲缸前缸体腔内的液压油,通过限位活塞杆、焊接中间体压缩至后缸体内腔,由于缓冲缸内部容积缩小,内腔液压油的油压上升,进而推动中间铝活塞向下运动,己充有肯定压力的氮气腔被压缩后压力上升,从而产生一个反向的推力,来抵消磨机运行时磨辑产生的径向冲击力,可以将立式磨辑机运行时磨辑产生的径向冲击力削减至零

6、。当磨机运行时磨辑产生的径向冲击力消逝时,推动大活塞向下移动的载荷消逝,使组合缸体腔内的液压油油压瞬间降低,后缸体内腔的高压油瞬间通过限位活塞杆和焊接中间体回流到前缸体腔内,推动大活塞向上移动,进而推动磨馄复位。二、技术指标主要技术参数:活塞直径(PiStOnroddiameter):200mm行程(Stroke):85mm冲击力(Impactmass):20000/kg冲击次数(Numberofimpacts):12次min三、使用范围本有用新型涉及一种在大型水泥生产厂的生料生产线立磨上,用于缓冲磨辐在运行过程中产生的径向冲击力的缓冲装置。四、现场加液压油步骤五、安装调试一、缓冲器组装1)打

7、开包装箱,查看缓冲器外观有无任何特别2) .安装矩形连接法兰3) .安装中间连接过渡块4) .安装碰撞球头5) .安装冷却水套二、缓冲器总装将缓冲器吊至立磨安装现场,用四只M30X230螺栓将缓冲器与中间框架连接,顶住缓冲头至使缓冲头伸出压力框架摩擦防撞板4050mm,测量缓冲器矩形法兰与中间框架法兰间隙,增加四个垫块(长度由实际测量定),单边点焊,拧紧全部M30X230螺栓即可。六、操作留意1) .安装时,防冲击减震装备中的前端法兰与其连接中的轴心线同轴度应在O5mm内。2) .在使用过程中,如需测试液压缓冲器装置内部的压力的状况,则需从测压总测试,建议用户使用专用测压软管总成(HFH1-P

8、l-P22000)测试。3) .液压缓冲器装置的温度掌握建议用户采纳强制冷却,冷却水始终接通。4) .在液压缓冲器装置预压的过程中要保证压夹与导向装置同心。5) .在液压缓冲器装置中会有液压油和预充氮气,安装和拆卸应由专业技术人员操作。七、故障排解1) .现象:加油口有液压油渗出缘由:检查加油口螺栓组合垫是否破损,螺栓是否拧紧。2) .现象:缓冲器工作后,柱塞缩回后不再伸出缘由:用测压装置检查氮气压力是否正常(正常工作氮气压力3.54MPa),若压力不够或者无压力,可能充气单向阀漏气,检查单向阀及组合垫圈是否损坏。3) .现象:缓冲器工作一段时间后,柱塞处有少量液压油渗出缘由:缓冲器柱塞处漏油,可能是密封圈拉伤、磨损了,应拆开检查,更换密封圈。
