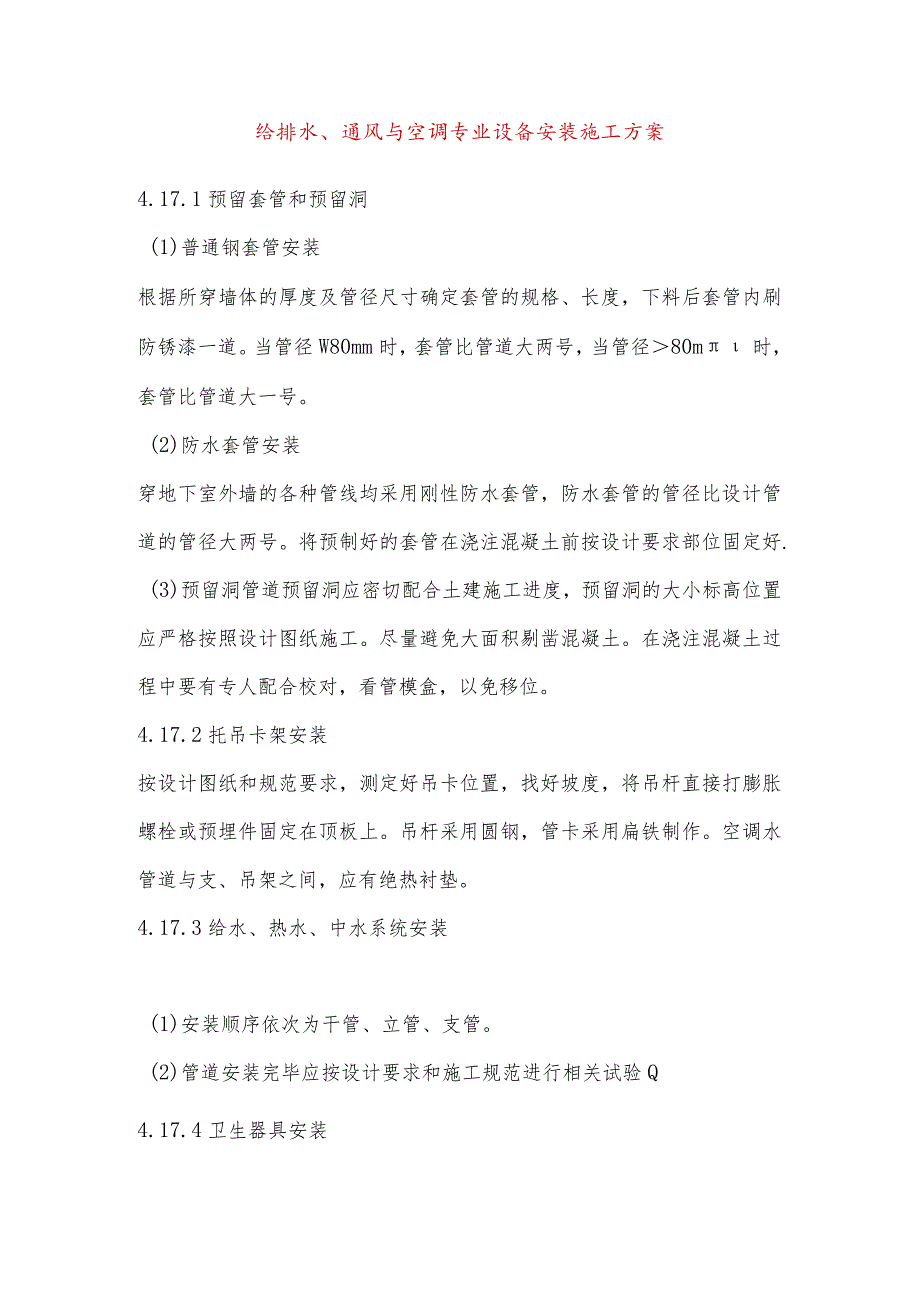

给排水、通风与空调专业设备安装施工方案.docx_第1页
第1页 / 共5页

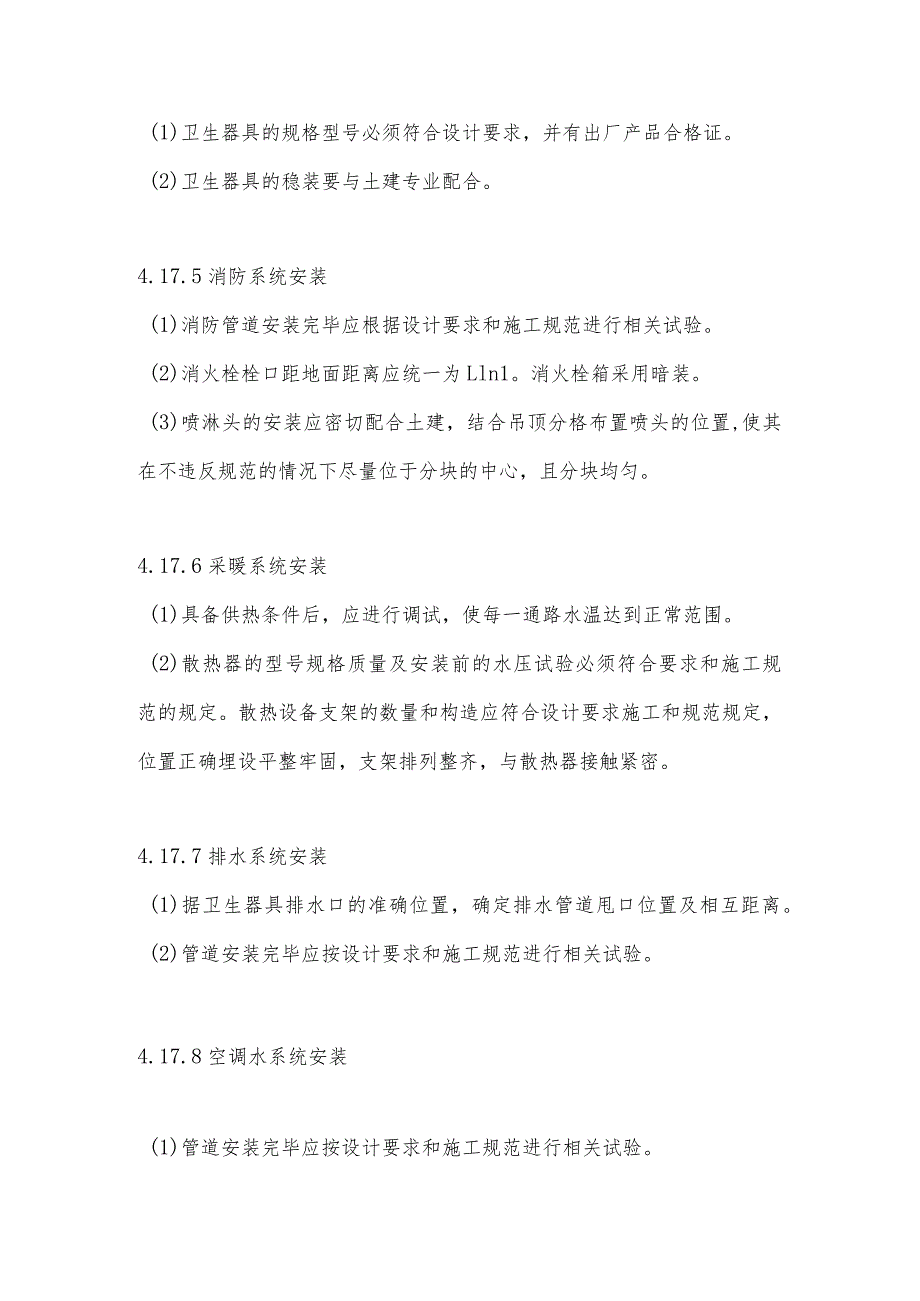

给排水、通风与空调专业设备安装施工方案.docx_第2页
第2页 / 共5页

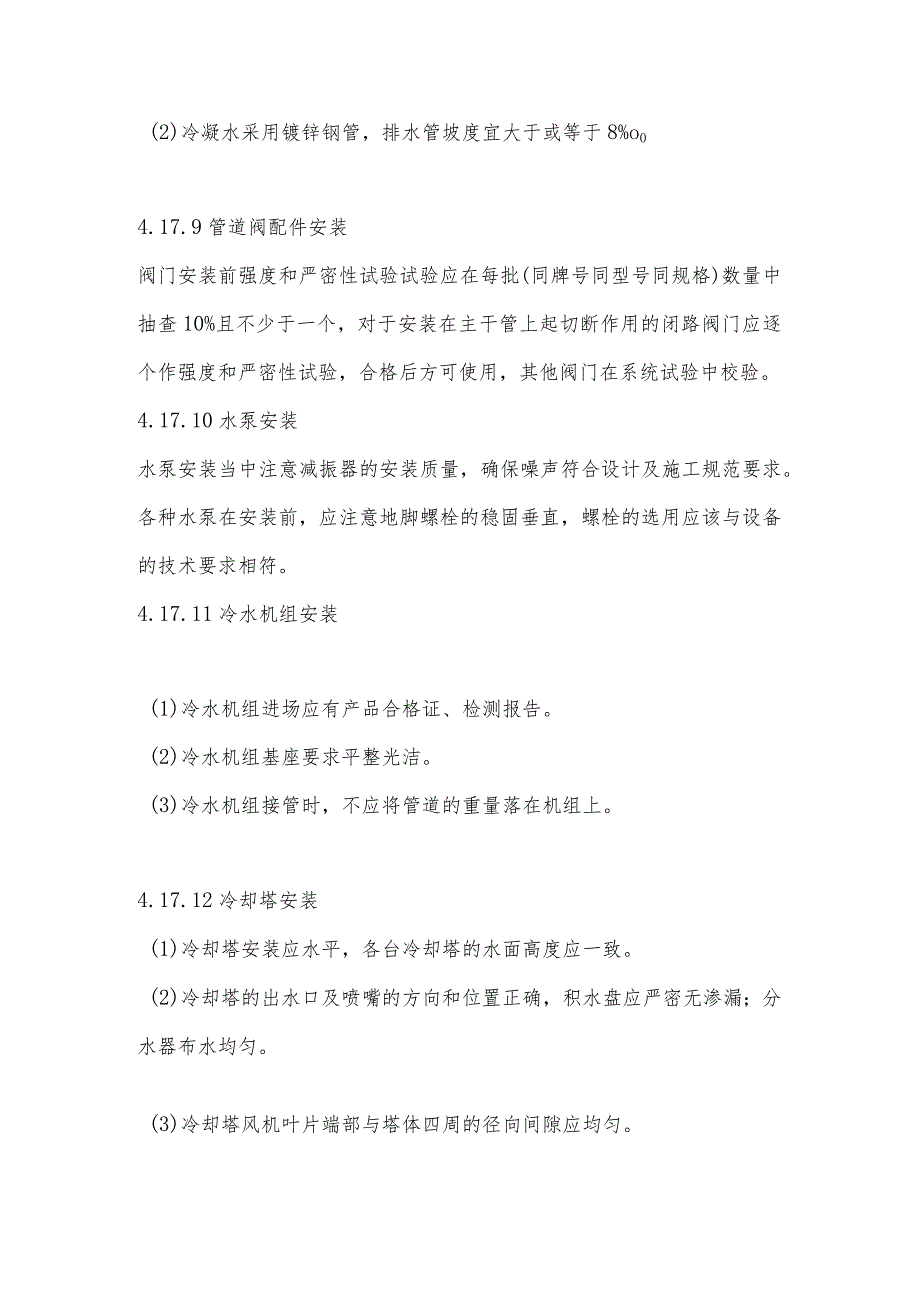

给排水、通风与空调专业设备安装施工方案.docx_第3页
第3页 / 共5页
给排水、通风与空调专业设备安装施工方案.docx_第4页
第4页 / 共5页
给排水、通风与空调专业设备安装施工方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《给排水、通风与空调专业设备安装施工方案.docx》由会员分享,可在线阅读,更多相关《给排水、通风与空调专业设备安装施工方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、给排水、通风与空调专业设备安装施工方案4.17.1预留套管和预留洞(1)普通钢套管安装根据所穿墙体的厚度及管径尺寸确定套管的规格、长度,下料后套管内刷防锈漆一道。当管径W80mm时,套管比管道大两号,当管径80m时,套管比管道大一号。(2)防水套管安装穿地下室外墙的各种管线均采用刚性防水套管,防水套管的管径比设计管道的管径大两号。将预制好的套管在浇注混凝土前按设计要求部位固定好.(3)预留洞管道预留洞应密切配合土建施工进度,预留洞的大小标高位置应严格按照设计图纸施工。尽量避免大面积剔凿混凝土。在浇注混凝土过程中要有专人配合校对,看管模盒,以免移位。4.17.2托吊卡架安装按设计图纸和规范要求,

2、测定好吊卡位置,找好坡度,将吊杆直接打膨胀螺栓或预埋件固定在顶板上。吊杆采用圆钢,管卡采用扁铁制作。空调水管道与支、吊架之间,应有绝热衬垫。4.17.3给水、热水、中水系统安装(1)安装顺序依次为干管、立管、支管。(2)管道安装完毕应按设计要求和施工规范进行相关试验Q4.17.4卫生器具安装(1)卫生器具的规格型号必须符合设计要求,并有出厂产品合格证。(2)卫生器具的稳装要与土建专业配合。4.17.5消防系统安装(1)消防管道安装完毕应根据设计要求和施工规范进行相关试验。(2)消火栓栓口距地面距离应统一为Lln1。消火栓箱采用暗装。(3)喷淋头的安装应密切配合土建,结合吊顶分格布置喷头的位置,

3、使其在不违反规范的情况下尽量位于分块的中心,且分块均匀。4.17.6采暖系统安装(1)具备供热条件后,应进行调试,使每一通路水温达到正常范围。(2)散热器的型号规格质量及安装前的水压试验必须符合要求和施工规范的规定。散热设备支架的数量和构造应符合设计要求施工和规范规定,位置正确埋设平整牢固,支架排列整齐,与散热器接触紧密。4.17.7排水系统安装(1)据卫生器具排水口的准确位置,确定排水管道甩口位置及相互距离。(2)管道安装完毕应按设计要求和施工规范进行相关试验。4.17.8空调水系统安装(1)管道安装完毕应按设计要求和施工规范进行相关试验。(2)冷凝水采用镀锌钢管,排水管坡度宜大于或等于8%

4、o04.17.9管道阀配件安装阀门安装前强度和严密性试验试验应在每批(同牌号同型号同规格)数量中抽查10%且不少于一个,对于安装在主干管上起切断作用的闭路阀门应逐个作强度和严密性试验,合格后方可使用,其他阀门在系统试验中校验。4.17.10水泵安装水泵安装当中注意减振器的安装质量,确保噪声符合设计及施工规范要求。各种水泵在安装前,应注意地脚螺栓的稳固垂直,螺栓的选用应该与设备的技术要求相符。4.17.11冷水机组安装(1)冷水机组进场应有产品合格证、检测报告。(2)冷水机组基座要求平整光洁。(3)冷水机组接管时,不应将管道的重量落在机组上。4.17.12冷却塔安装(1)冷却塔安装应水平,各台冷

5、却塔的水面高度应一致。(2)冷却塔的出水口及喷嘴的方向和位置正确,积水盘应严密无渗漏;分水器布水均匀。(3)冷却塔风机叶片端部与塔体四周的径向间隙应均匀。4.17.13管道及设备防腐保温(1)给排水、凝结水管道保温材料选用IOmm阻燃海棉绝热管材;热水管道采用30mm玻璃棉管壳,包铝箔防护及防潮。空调水管道保温材料选用30mm聚乙烯绝热管材。(2)管道保温时,对阀门、过滤器、法兰等部件要单独保温,便于拆卸维修。(3)管道、设备及容器的防腐应按设计要求进行施工。4.17.14.风管制作钢板厚度WL2mm采用咬接;1.2mm采用焊接。方、矩型法兰由四根角钢组焊而成。风管法兰孔距应符合设计要求和施工

6、规范的规定。4.17.15风管安装(1)先确定标高、风管支吊架形式;根据吊架形式设置吊点,本工地采用膨胀螺栓法。(2)管道安装完毕应按设计要求和施工规范进行相关试验。4.17.16风管及部件的保温工程所有空调送、回风管、排风管全部采用3=3OnIm聚乙烯保温板保温;吊顶内的排烟管道用3二60mm岩棉板保温;保温管与吊支架间内垫用经防腐处理的木方,厚度与保温层相同。4.17.17风机盘管安装风机盘管逐台进行水压试验;冷热水管坡度正确,凝结水应畅通流到指定位置,不得有倒坡和积水现象;风机盘管同冷热管用软连接,在管道系统冲洗排污后进行,以防堵塞热交换器;暗装风机盘管吊顶应留有检查口。4.17.18风口安装风口与风管连接采用拉钾枪拉钾,风管管壁在风口内边外侧,风口管量与风管之间用海绵条或8501密封胶带封严,安装完后用塑料布封严。4.17.19通风机组安装(1)风机安装就位前,将设备基础表面的油污、泥土杂物和地脚螺栓预留孔清除干净;(2)风机安装在无减震的支架上,应垫上4-5mm厚的橡胶。(3)风机的传动装置外露部分要有护罩。风机的进气口或进气管路直通空气时,应加装保护网或其他安全设施。(4)通风机附属的自控设备和观测仪器、仪表的安装,应按设备技术文件规定进行。
