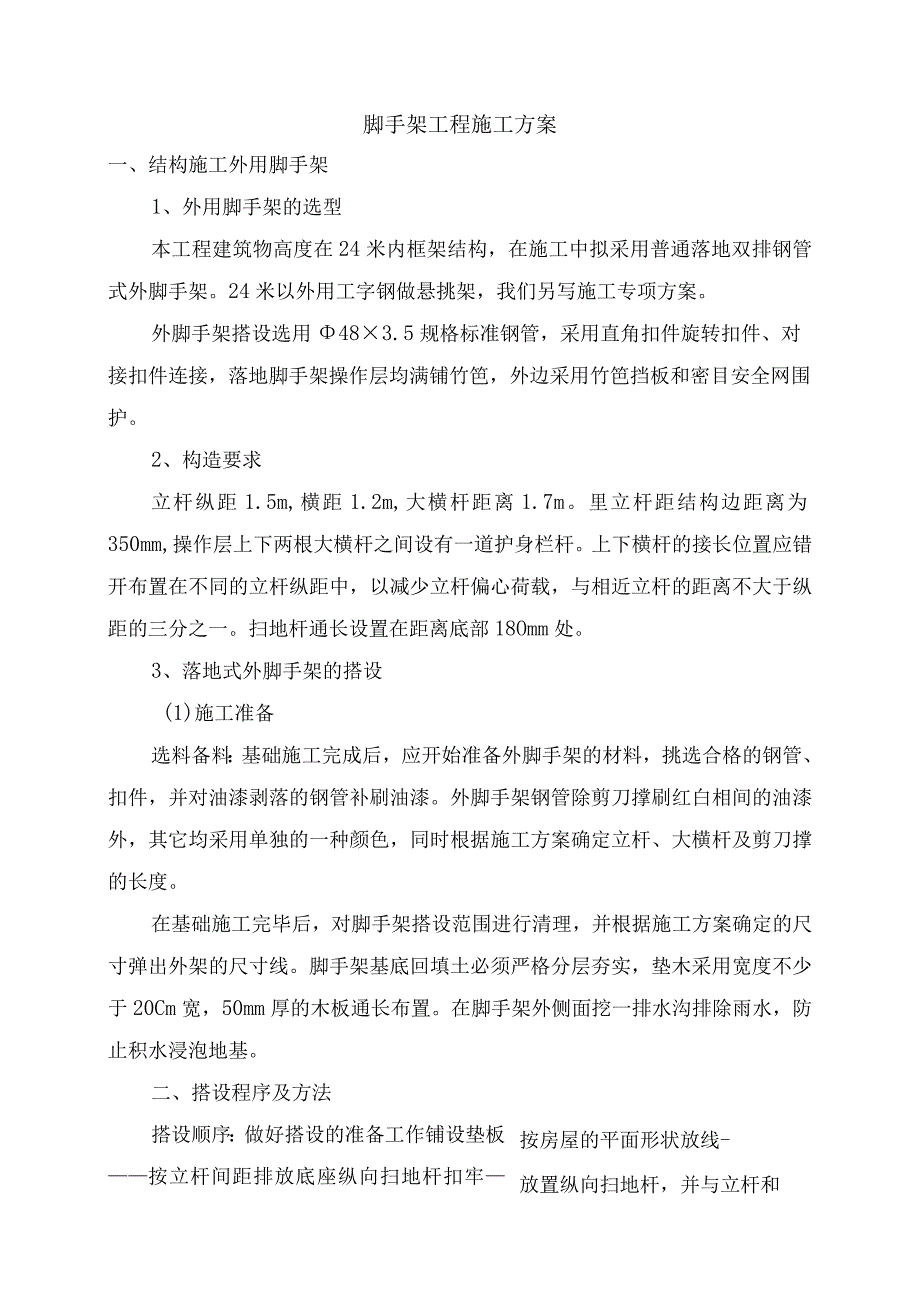

脚手架工程施工方案.docx_第1页
第1页 / 共3页

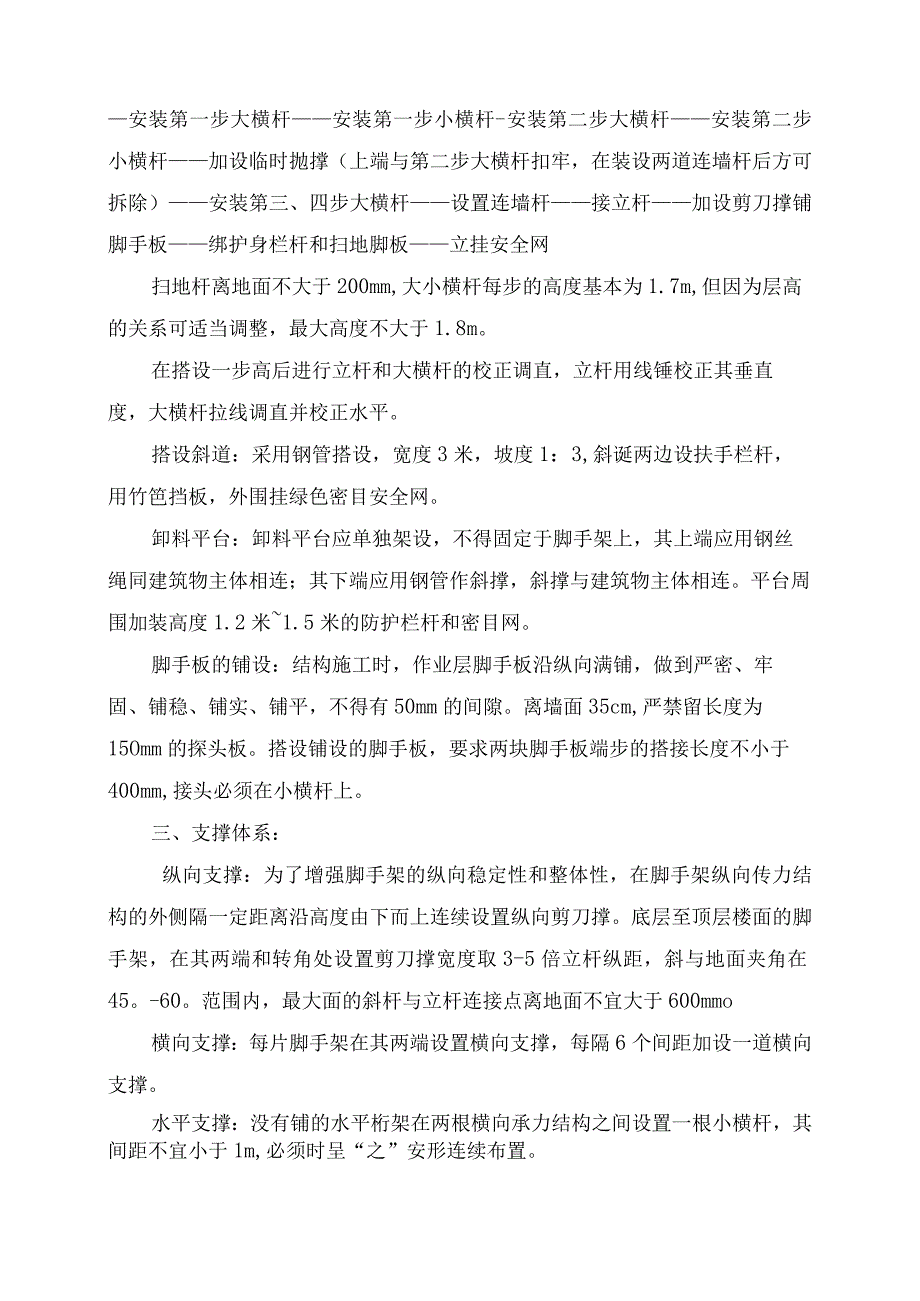

脚手架工程施工方案.docx_第2页
第2页 / 共3页

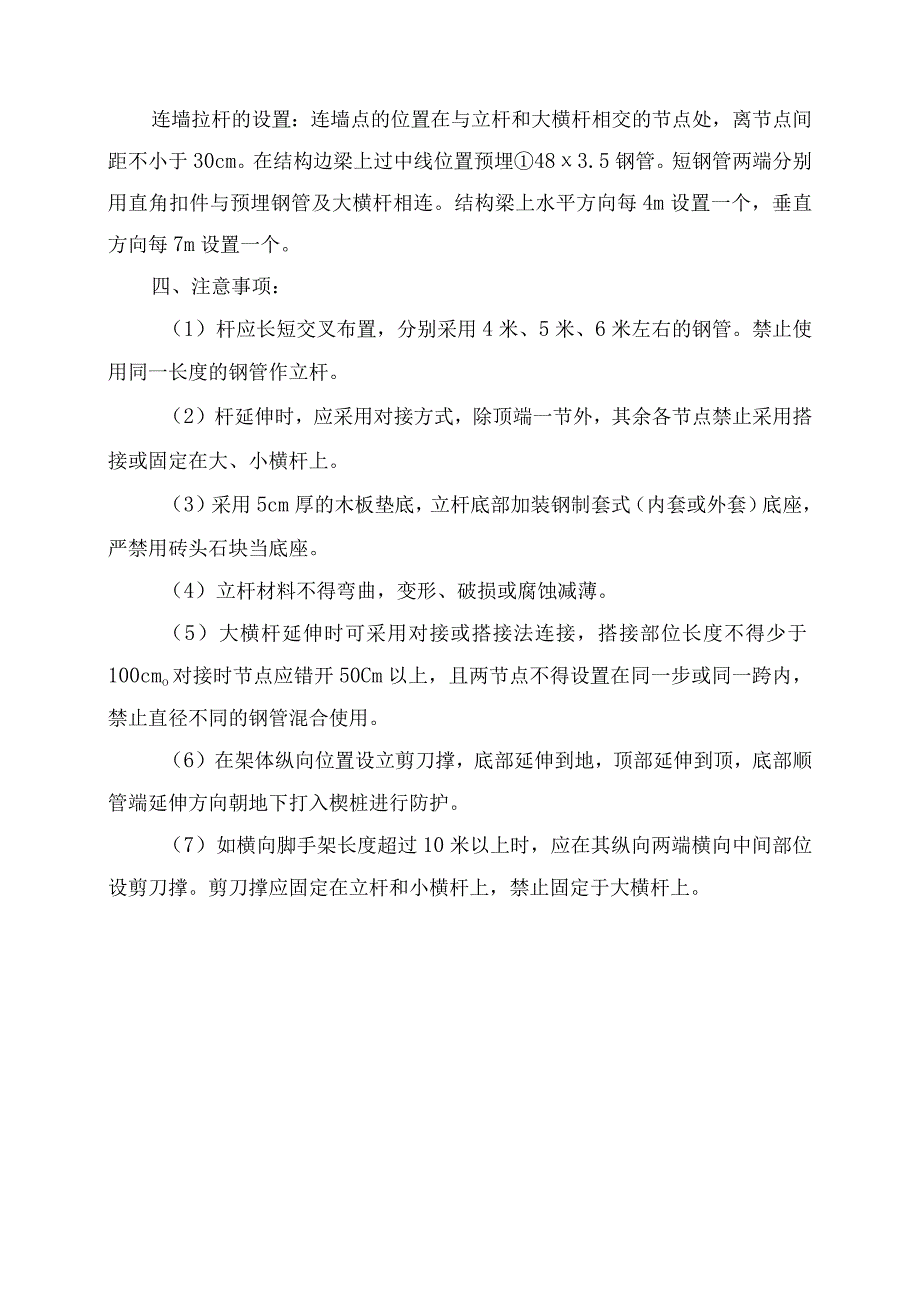

脚手架工程施工方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《脚手架工程施工方案.docx》由会员分享,可在线阅读,更多相关《脚手架工程施工方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、脚手架工程施工方案一、结构施工外用脚手架1、外用脚手架的选型本工程建筑物高度在24米内框架结构,在施工中拟采用普通落地双排钢管式外脚手架。24米以外用工字钢做悬挑架,我们另写施工专项方案。外脚手架搭设选用483.5规格标准钢管,采用直角扣件旋转扣件、对接扣件连接,落地脚手架操作层均满铺竹笆,外边采用竹笆挡板和密目安全网围护。2、构造要求立杆纵距1.5m,横距1.2m,大横杆距离1.7m。里立杆距结构边距离为350mm,操作层上下两根大横杆之间设有一道护身栏杆。上下横杆的接长位置应错开布置在不同的立杆纵距中,以减少立杆偏心荷载,与相近立杆的距离不大于纵距的三分之一。扫地杆通长设置在距离底部18O

2、mm处。3、落地式外脚手架的搭设(1)施工准备选料备料:基础施工完成后,应开始准备外脚手架的材料,挑选合格的钢管、扣件,并对油漆剥落的钢管补刷油漆。外脚手架钢管除剪刀撑刷红白相间的油漆外,其它均采用单独的一种颜色,同时根据施工方案确定立杆、大横杆及剪刀撑的长度。在基础施工完毕后,对脚手架搭设范围进行清理,并根据施工方案确定的尺寸弹出外架的尺寸线。脚手架基底回填土必须严格分层夯实,垫木采用宽度不少于20Cm宽,50mm厚的木板通长布置。在脚手架外侧面挖一排水沟排除雨水,防止积水浸泡地基。二、搭设程序及方法按房屋的平面形状放线-放置纵向扫地杆,并与立杆和搭设顺序:做好搭设的准备工作铺设垫板按立杆间

3、距排放底座纵向扫地杆扣牢安装第一步大横杆安装第一步小横杆-安装第二步大横杆安装第二步小横杆加设临时抛撑(上端与第二步大横杆扣牢,在装设两道连墙杆后方可拆除)安装第三、四步大横杆设置连墙杆接立杆加设剪刀撑铺脚手板绑护身栏杆和扫地脚板立挂安全网扫地杆离地面不大于200mm,大小横杆每步的高度基本为1.7m,但因为层高的关系可适当调整,最大高度不大于1.8m。在搭设一步高后进行立杆和大横杆的校正调直,立杆用线锤校正其垂直度,大横杆拉线调直并校正水平。搭设斜道:采用钢管搭设,宽度3米,坡度1:3,斜诞两边设扶手栏杆,用竹笆挡板,外围挂绿色密目安全网。卸料平台:卸料平台应单独架设,不得固定于脚手架上,其

4、上端应用钢丝绳同建筑物主体相连;其下端应用钢管作斜撑,斜撑与建筑物主体相连。平台周围加装高度1.2米1.5米的防护栏杆和密目网。脚手板的铺设:结构施工时,作业层脚手板沿纵向满铺,做到严密、牢固、铺稳、铺实、铺平,不得有50mm的间隙。离墙面35cm,严禁留长度为15Omm的探头板。搭设铺设的脚手板,要求两块脚手板端步的搭接长度不小于400mm,接头必须在小横杆上。三、支撑体系:纵向支撑:为了增强脚手架的纵向稳定性和整体性,在脚手架纵向传力结构的外侧隔一定距离沿高度由下而上连续设置纵向剪刀撑。底层至顶层楼面的脚手架,在其两端和转角处设置剪刀撑宽度取3-5倍立杆纵距,斜与地面夹角在45。-60。范

5、围内,最大面的斜杆与立杆连接点离地面不宜大于600mmo横向支撑:每片脚手架在其两端设置横向支撑,每隔6个间距加设一道横向支撑。水平支撑:没有铺的水平桁架在两根横向承力结构之间设置一根小横杆,其间距不宜小于1m,必须时呈“之”安形连续布置。连墙拉杆的设置:连墙点的位置在与立杆和大横杆相交的节点处,离节点间距不小于30cm。在结构边梁上过中线位置预埋483.5钢管。短钢管两端分别用直角扣件与预埋钢管及大横杆相连。结构梁上水平方向每4m设置一个,垂直方向每7m设置一个。四、注意事项:(1)杆应长短交叉布置,分别采用4米、5米、6米左右的钢管。禁止使用同一长度的钢管作立杆。(2)杆延伸时,应采用对接方式,除顶端一节外,其余各节点禁止采用搭接或固定在大、小横杆上。(3)采用5cm厚的木板垫底,立杆底部加装钢制套式(内套或外套)底座,严禁用砖头石块当底座。(4)立杆材料不得弯曲,变形、破损或腐蚀减薄。(5)大横杆延伸时可采用对接或搭接法连接,搭接部位长度不得少于100cmo对接时节点应错开50Cm以上,且两节点不得设置在同一步或同一跨内,禁止直径不同的钢管混合使用。(6)在架体纵向位置设立剪刀撑,底部延伸到地,顶部延伸到顶,底部顺管端延伸方向朝地下打入楔桩进行防护。(7)如横向脚手架长度超过10米以上时,应在其纵向两端横向中间部位设剪刀撑。剪刀撑应固定在立杆和小横杆上,禁止固定于大横杆上。
