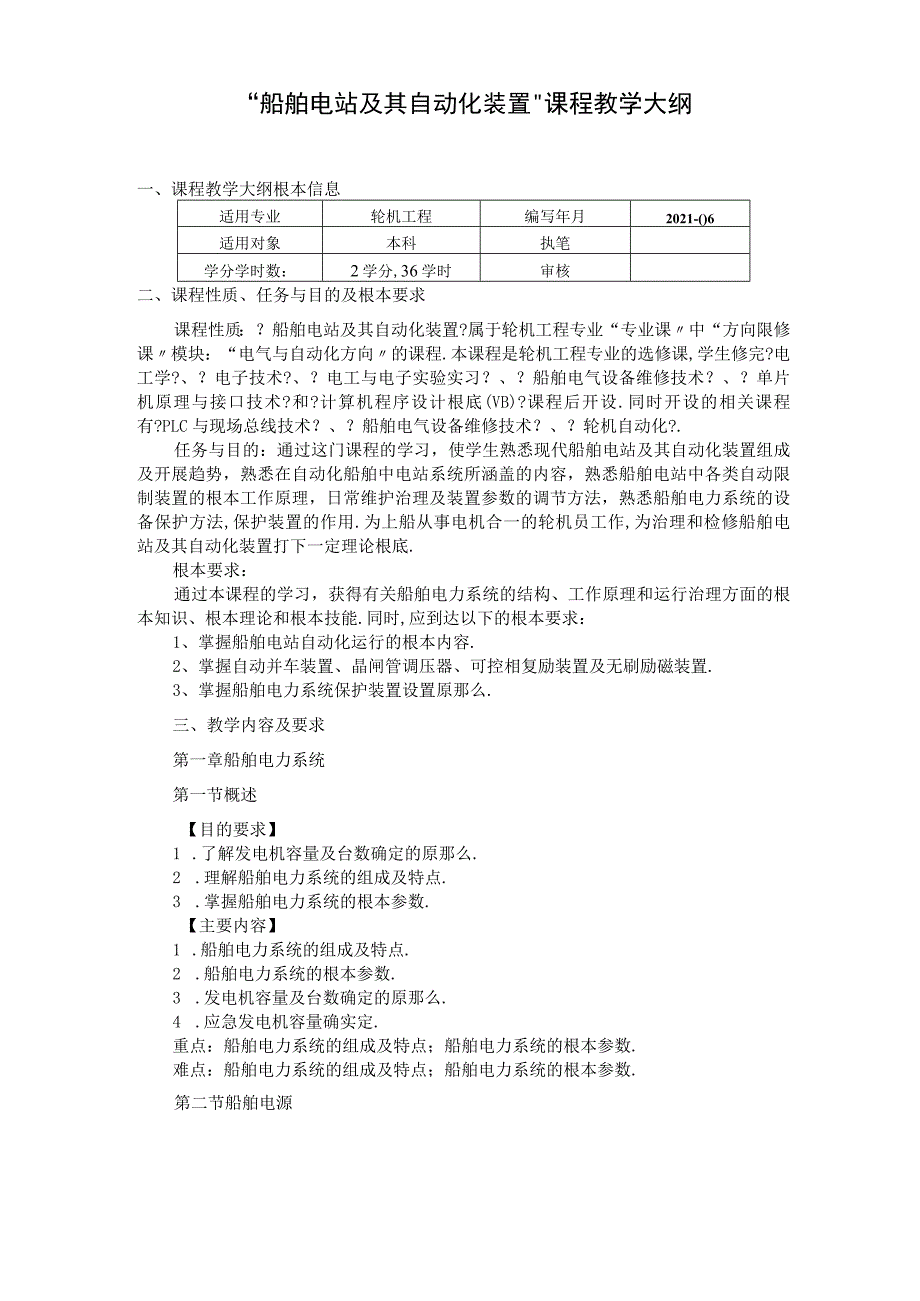

1、“船舶电站及其自动化装置课程教学大纲一、课程教学大纲根本信息适用专业轮机工程编写年月2021-()6适用对象本科执笔学分学时数：2学分,36学时审核二、课程性质、任务与目的及根本要求课程性质：？船舶电站及其自动化装置?属于轮机工程专业“专业课中“方向限修课模块：“电气与自动化方向的课程.本课程是轮机工程专业的选修课,学生修完?电工学?、？电子技术?、？电工与电子实验实习？、？船舶电气设备维修技术？、？单片机原理与接口技术?和?计算机程序设计根底(VB)?课程后开设.同时开设的相关课程有?PLC与现场总线技术？、？船舶电气设备维修技术？、？轮机自动化?.任务与目的：通过这门课程的学习，使学生熟悉
2、现代船舶电站及其自动化装置组成及开展趋势，熟悉在自动化船舶中电站系统所涵盖的内容，熟悉船舶电站中各类自动限制装置的根本工作原理，日常维护治理及装置参数的调节方法，熟悉船舶电力系统的设备保护方法,保护装置的作用.为上船从事电机合一的轮机员工作,为治理和检修船舶电站及其自动化装置打下一定理论根底.根本要求：通过本课程的学习，获得有关船舶电力系统的结构、工作原理和运行治理方面的根本知识、根本理论和根本技能.同时,应到达以下的根本要求：1、掌握船舶电站自动化运行的根本内容.2、掌握自动并车装置、晶闸管调压器、可控相复励装置及无刷励磁装置.3、掌握船舶电力系统保护装置设置原那么.三、教学内容及要求第一章

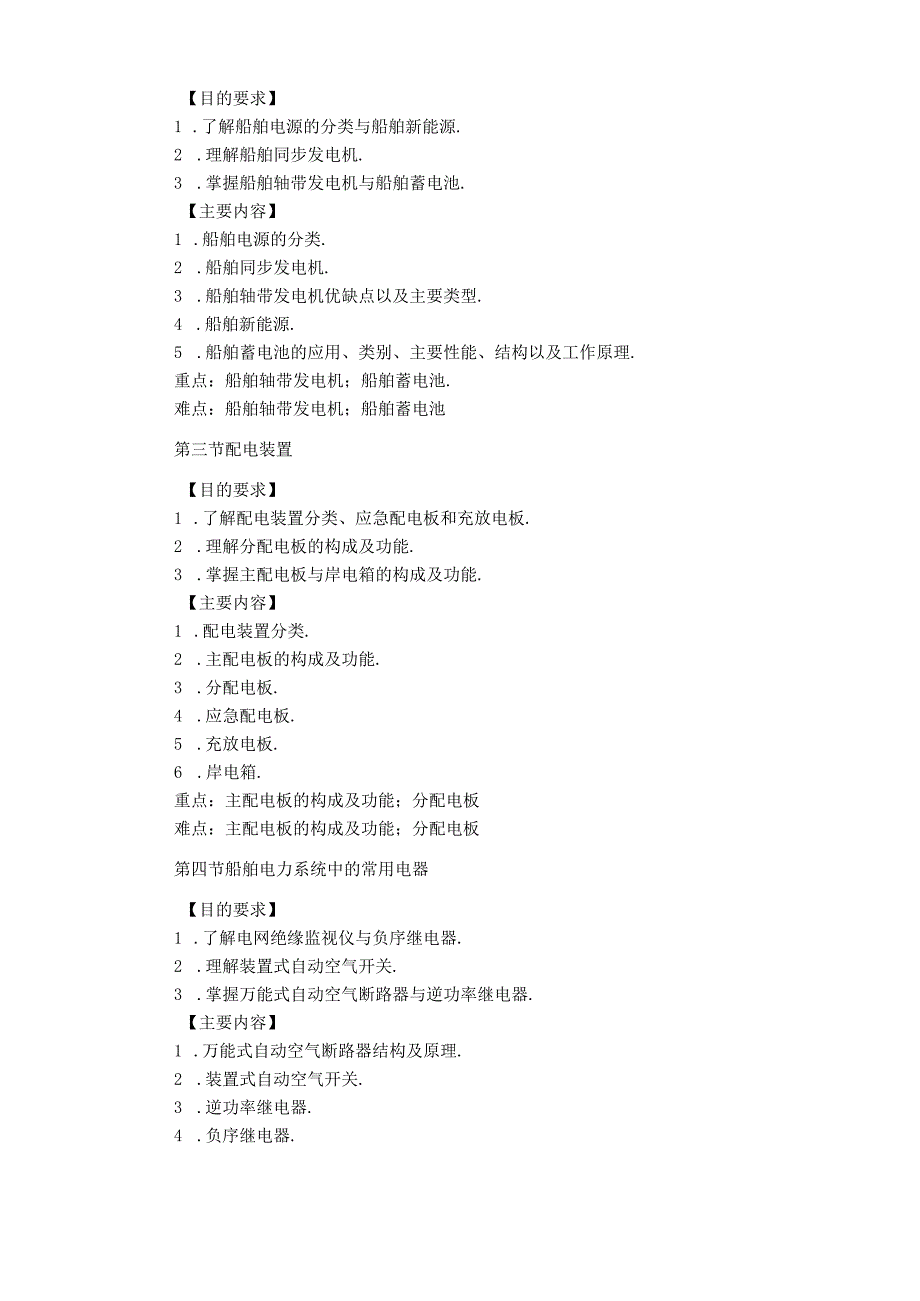

3、船舶电力系统第一节概述【目的要求】1 .了解发电机容量及台数确定的原那么.2 .理解船舶电力系统的组成及特点.3 .掌握船舶电力系统的根本参数.【主要内容】1 .船舶电力系统的组成及特点.2 .船舶电力系统的根本参数.3 .发电机容量及台数确定的原那么.4 .应急发电机容量确实定.重点：船舶电力系统的组成及特点；船舶电力系统的根本参数.难点：船舶电力系统的组成及特点；船舶电力系统的根本参数.第二节船舶电源【目的要求】1 .了解船舶电源的分类与船舶新能源.2 .理解船舶同步发电机.3 .掌握船舶轴带发电机与船舶蓄电池.【主要内容】1 .船舶电源的分类.2 .船舶同步发电机.3 .船舶轴带发电机优
4、缺点以及主要类型.4 .船舶新能源.5 .船舶蓄电池的应用、类别、主要性能、结构以及工作原理.重点：船舶轴带发电机；船舶蓄电池.难点：船舶轴带发电机；船舶蓄电池第三节配电装置【目的要求】1 .了解配电装置分类、应急配电板和充放电板.2 .理解分配电板的构成及功能.3 .掌握主配电板与岸电箱的构成及功能.【主要内容】1 .配电装置分类.2 .主配电板的构成及功能.3 .分配电板.4 .应急配电板.5 .充放电板.6 .岸电箱.重点：主配电板的构成及功能；分配电板难点：主配电板的构成及功能；分配电板第四节船舶电力系统中的常用电器【目的要求】1 .了解电网绝缘监视仪与负序继电器.2 .理解装置式自动

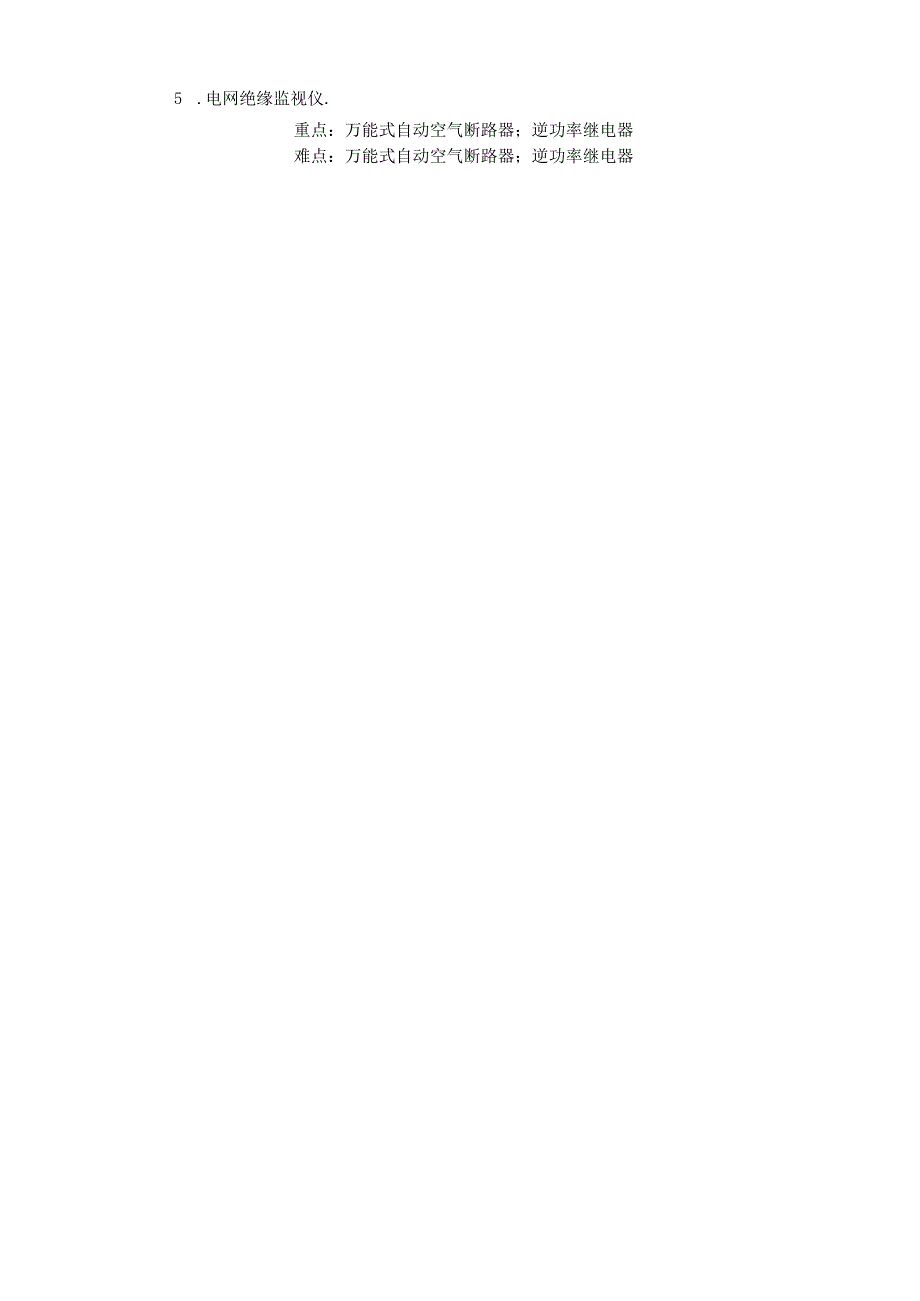

5、空气开关.3 .掌握万能式自动空气断路器与逆功率继电器.【主要内容】1 .万能式自动空气断路器结构及原理.2 .装置式自动空气开关.3 .逆功率继电器.4 .负序继电器.5 .电网绝缘监视仪.重点：万能式自动空气断路器；逆功率继电器难点：万能式自动空气断路器；逆功率继电器【目的要求】1 .了解船舶电网的分类与接线方式.【主要内容】2 .船舶电网的分类.3 .船舶电网的接线方式.4 .船舶电缆.重点：船舶电网的分类与接线方式.难点：船舶电网的分类与接线方式.第六节船舶电力系统的保护及保护装置【目的要求】1.了解船舶电网的保护形式.5 .理解船舶变压器与负载的保护方式.6 .掌握同步发电机的保护及
6、保护装置.【主要内容】1 .船舶电网的保护形式.2 .同步发电机的保护及保护装置.3 .船舶变压器的保护.4 .船舶负载的保护.重点：同步发电机的保护及保护装置.难点：同步发电机的保护及保护装置.第七节船舶中压电力系统【目的要求】1.了解“泰安口半潜式电力推进船中压电力系统的结构与电力系统的运行模式.5 .理解中压电力系统的隔离开关和接地开关.6 .掌握船舶中压保护与船舶电力推进系统中的中压系统.【主要内容】1 .“泰安口半潜式电力推进船中压电力系统的结构.2 .“泰安口半潜式电力推进船电力系统的运行模式.3 .中压电力系统的隔离开关和接地开关.4 .船舶中压保护.5 .船舶电力推进系统中的中
7、压系统.重点：船舶中压保护与船舶电力推进系统中的中压系统.难点：船舶中压保护与船舶电力推进系统中的中压系统.第二章船舶同步发电机的并车运行第一节并车的条件及分析【目的要求】1.理解理想并车的条件.6 .掌握对并车条件的分析.【主要内容】1 .理想并车的条件.2.并车条件的分析.重点：理想并车的条件；并车条件的分析.难点：理想并车的条件；并车条件的分析.第二节同步发电机的手动并车【目的要求】1 .理解手动并车程序及考前须知.2 .掌握同步指示灯法和同步表法.【主要内容】1 .同步指示灯法.2 .同步表法.3 .手动并车程序及考前须知.重点：同步指示灯法和同步表法；手动并车程序.难点：同步指示灯法
8、和同步表法；手动并车程序.第三节同步发电机自动并车的根本原理【目的要求】1 .了解自动并车装置.2 .掌握自动并车根本原理.【主要内容】1 .自动并车根本原理.2 .自动并车装置.重点：自动并车根本原理.难点：自动并车根本原理.第三章船舶同步发电机电压及无功功率自动调整第一节自动电压调整的根本知识【目的要求】1 .了解同步发电机的电压波动.2 .理解自励恒压装置的作用.3 .掌握自励恒压装置的根本要求.【主要内容】1 .同步发电机的电压波动.2 .自励恒压装置的作用.3 .自励恒压装置的根本要求.重点：自励恒压装置的作用与根本要求.难点：自励恒压装置的作用与根本要求.第二节相复励原理【目的要求
9、】1 .掌握同步发电机的自励起压原理、相复励恒压原理以及相复励的根本形式.【主要内容】2 .同步发电机的自励起压原理.3 .相复励恒压原理.4 .相复励的根本形式.重点：同步发电机的自励起压原理、相复励恒压原理以及相复励的根本形式.难点：同步发电机的自励起压原理、相复励恒压原理以及相复励的根本形式.第三节不可控相复励装置【目的要求】1 .了解电磁叠加带点压曲折绕组的相复励系统.2 .理解电流叠加相复励恒压装置.3 .掌握电磁叠加的相复励自励恒压装置.【主要内容】1 .电流叠加相复励恒压装置.2 .电磁叠加的相复励自励恒压装置.3 .电磁叠加带点压曲折绕组的相复励系统.重点：电流叠加相复励恒压装
10、置；电磁叠加的相复励自励恒压装置.难点：电流叠加相复励恒压装置；电磁叠加的相复励自励恒压装置.第四节可控相复励自励恒压励磁系统【目的要求】1 .了解交流与直流侧晶闸管分流的调压器.2 .理解可控电抗器分流调压器3 .掌握可控相复励变压器式可控相复励装置与可控移相电抗式可控相复励装置.【主要内容】1 .可控相复励变压器式可控相复励装置.2 .可控移相电抗式可控相复励装置.3 .可控电抗器分流调压器.4 .交流侧晶闸管分流的调压器.5 .直流侧晶闸管分流的调压器.重点：可控相复励变压器式可控相复励装置与可控移相电抗式可控相复励装置.难点：可控相复励变压器式可控相复励装置与可控移相电抗式可控相复励装
11、第五节无刷发电机励磁系统【目的要求】1.熟悉无刷同步发电机的组成.6 .掌握无刷励磁方式.【主要内容】1.无刷同步发电机的组成.7 .无刷励磁方式.重点：无刷励磁方式.难点：无刷励磁方式.第六节并联运行发电机组间无功功率分配【目的要求】1 .掌握并联运行发电机组间无功功率分配.【主要内容】2 .并联运行发电机组间无功功率分配.重点：直流均压线、交流均压线与调压装置.难点：直流均压线、交流均压线与调压装置.第四章电力系统频率及有功功率自动调整第一节电力系统有功功率自动调整根底知识【目的要求】3 .了解电力系统频率波动的原因及其影响.4 .理解调速器及其调速特性与发电机并联运行的有功功率分配.5
12、.掌握有功功率的转移操作以及调压系数与功率分配间的关系.【主要内容】1 .电力系统频率波动的原因及其影响.2 .调速器及其调速特性.3 .发电机并联运行的有功功率分配.4 .有功功率的转移操作.5 .调压系数与功率分配间的关系.重点：调速器及其调速特性与发电机并联运行的有功功率分配；有功功率的转移操作以及调压系数与功率分配间的关系.难点：调速器及其调速特性与发电机并联运行的有功功率分配；有功功率的转移操作以及调压系数与功率分配间的关系.第二节自动调频调载原理【目的要求】1.熟悉自动调频调载方法.6 .掌握自动调频调载装置的原理与自动分级卸载.【主要内容】1 .自动调频调载装置的原理.2 .自动
13、调频调载方法.3 .自动分级卸载.重点：自动调频调载装置的原理；自动调频调载方法；自动分级卸载.难点：自动调频调载装置的原理；自动调频调载方法；自动分级卸载.第五章船舶电力系统保护第一节船舶电力系统保护【目的要求】1.了解船舶同步发电机的保护.4 .熟悉船舶电网的保护.5 .掌握岸电相序监视.6 .船舶电力系统故障分析与处理.【主要内容】1 .船舶同步发电机的保护.2 .船舶电网的保护.3 .岸电相序监视.4 .电力系统故障分析与处理.重点：船舶电网的保护；电力系统故障分析与处理.难点：电力系统故障分析与处理.第六章船舶电站自动化第一节概述【目的要求】1 .了解有关标准.2 .熟悉电站自动化根
14、本功能.3 .掌握电站自动化的技术特点.【主要内容】1 .有关标准.2 .根本功能.3 .电站自动化的技术特点.重点：根本功能；电站自动化的技术特点.难点：电站自动化的技术特点.第二节船舶电站自动限制装置的系统组成【目的要求】1 .了解发电机并车与保护单元的通信和系统参数设置.2 .熟悉SlMoSPMA71型电力自动治理系统的组成；GENOP71型发电保护/并车单元；OP7型液晶显示操作单元和PLC单元.3 .掌握电力自动治理系统的结构类型；船舶自动化电站的功能组成.【主要内容】1 .电力自动治理系统的结构类型.2 .船舶自动化电站的功能组成.3 .SIMOSPMA71型电力自动治理系统的组成.4 .GENOP71型发电保护/并车单元.5 .OP7型液晶显示操作单元和PLC单元.6 .发电机并车与保护单元和空气断路器、调速器之间电气接线例如.7 .发电机并车与保护单元的通信和系统参数设置.重点：电力自动治理系统的结构类型；船舶自动化电站的功能组成.难点：电力自动治理系统的结构类型；船舶自动化电站的功能组成.第三节船舶电站自动化主要功能简介【目的要求】1 .熟悉PMA71的功率自动治理功能.2 .掌握对柴油发电机组的限制；船舶电网的监视和发电机的保护功能.【主要内容】1 .对柴油发电机组的限制.2 .船
