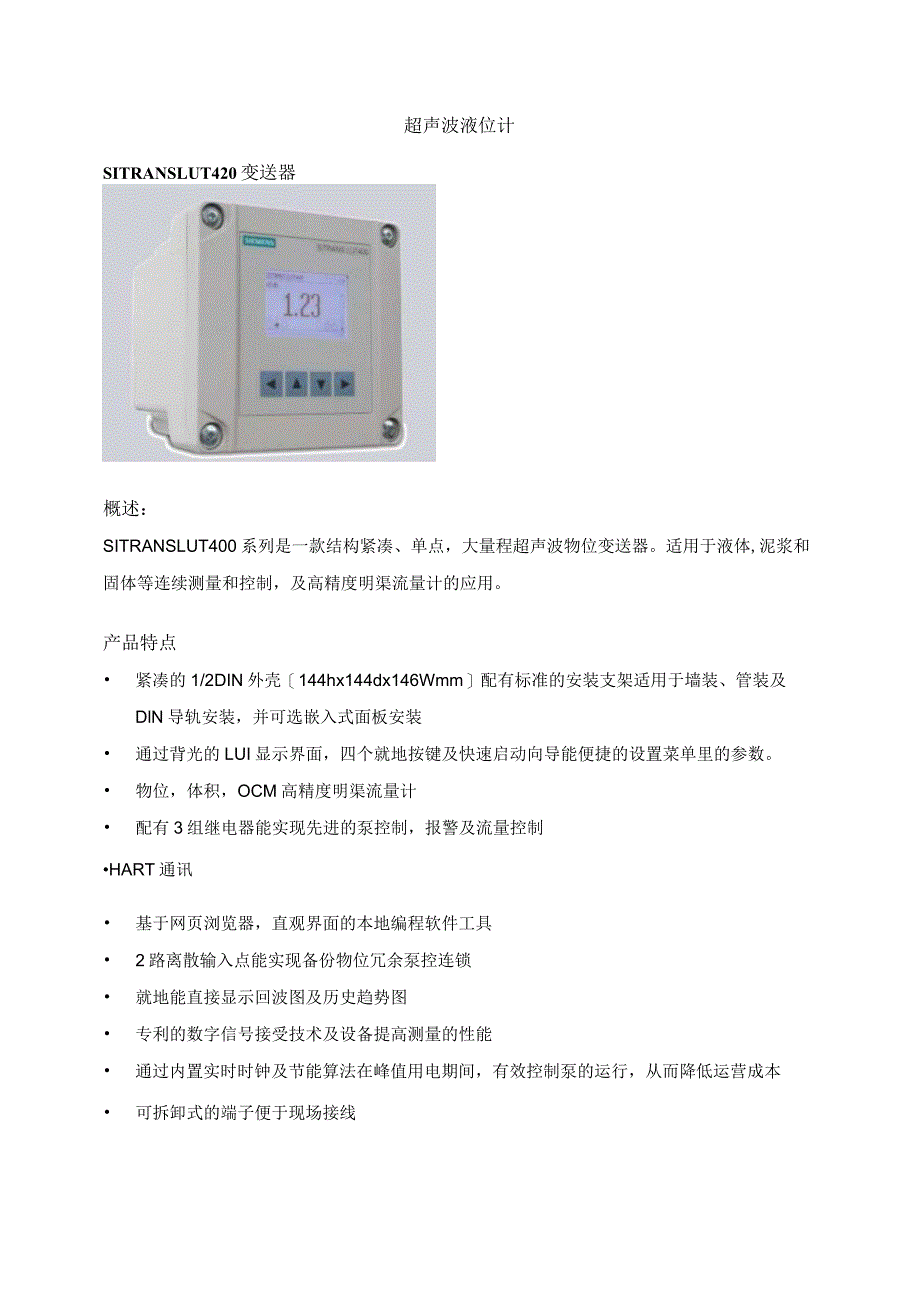

1、超声波液位计SITRANSLUT420变送器概述:SITRANSLUT400系列是一款结构紧凑、单点,大量程超声波物位变送器。适用于液体,泥浆和固体等连续测量和控制,及高精度明渠流量计的应用。产品特点 紧凑的1/2DIN外壳144hx144dx146Wmm配有标准的安装支架适用于墙装、管装及DlN导轨安装,并可选嵌入式面板安装 通过背光的LUI显示界面,四个就地按键及快速启动向导能便捷的设置菜单里的参数。 物位,体积,OCM高精度明渠流量计 配有3组继电器能实现先进的泵控制,报警及流量控制HART通讯 基于网页浏览器,直观界面的本地编程软件工具 2路离散输入点能实现备份物位冗余泵控连锁 就地能

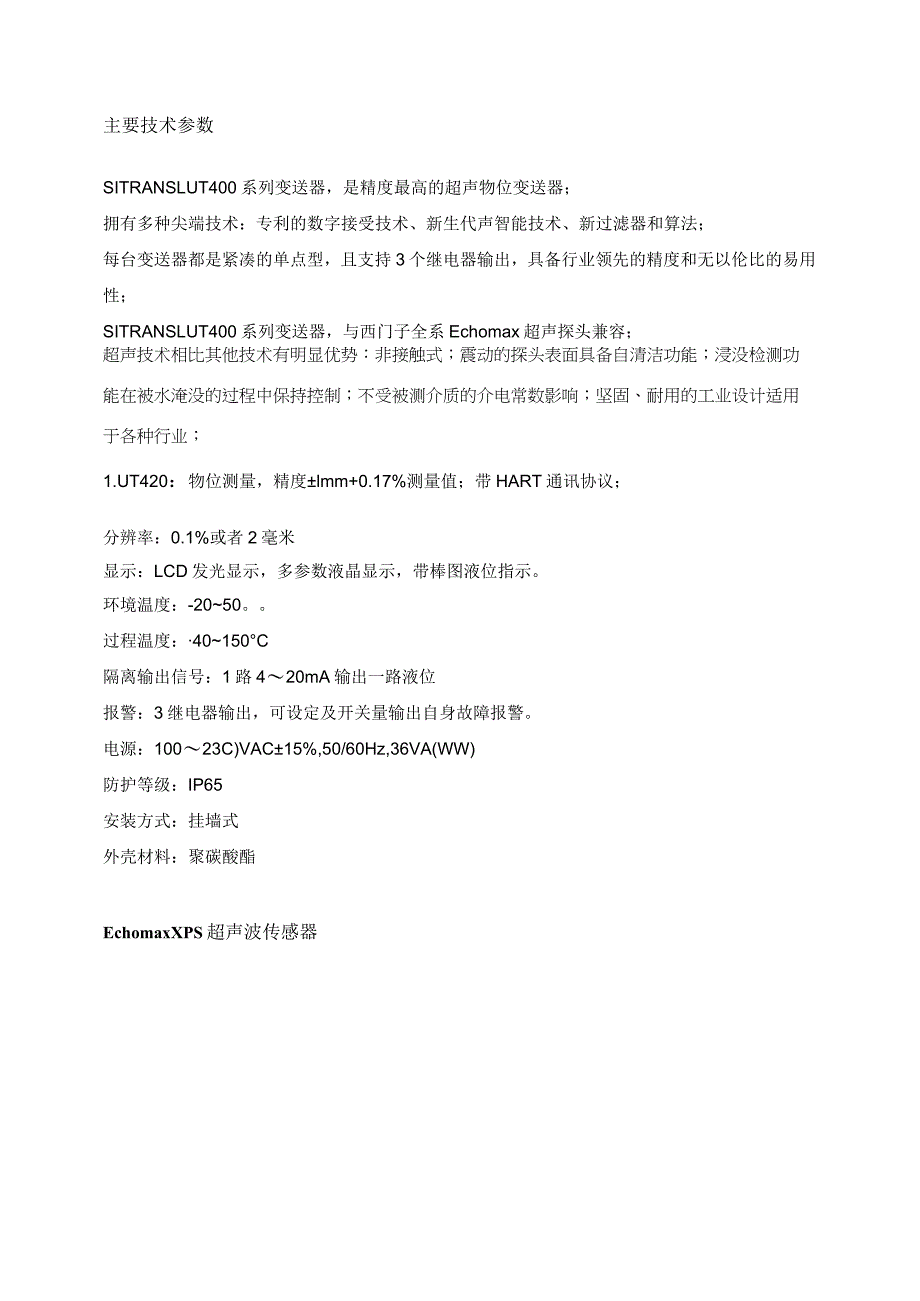

2、直接显示回波图及历史趋势图 专利的数字信号接受技术及设备提高测量的性能 通过内置实时时钟及节能算法在峰值用电期间,有效控制泵的运行,从而降低运营成本 可拆卸式的端子便于现场接线主要技术参数SITRANSLUT400系列变送器,是精度最高的超声物位变送器;拥有多种尖端技术:专利的数字接受技术、新生代声智能技术、新过滤器和算法;每台变送器都是紧凑的单点型,且支持3个继电器输出,具备行业领先的精度和无以伦比的易用性;SITRANSLUT400系列变送器,与西门子全系Echomax超声探头兼容;超声技术相比其他技术有明显优势:非接触式;震动的探头表面具备自清洁功能;浸没检测功能在被水淹没的过程中保持控

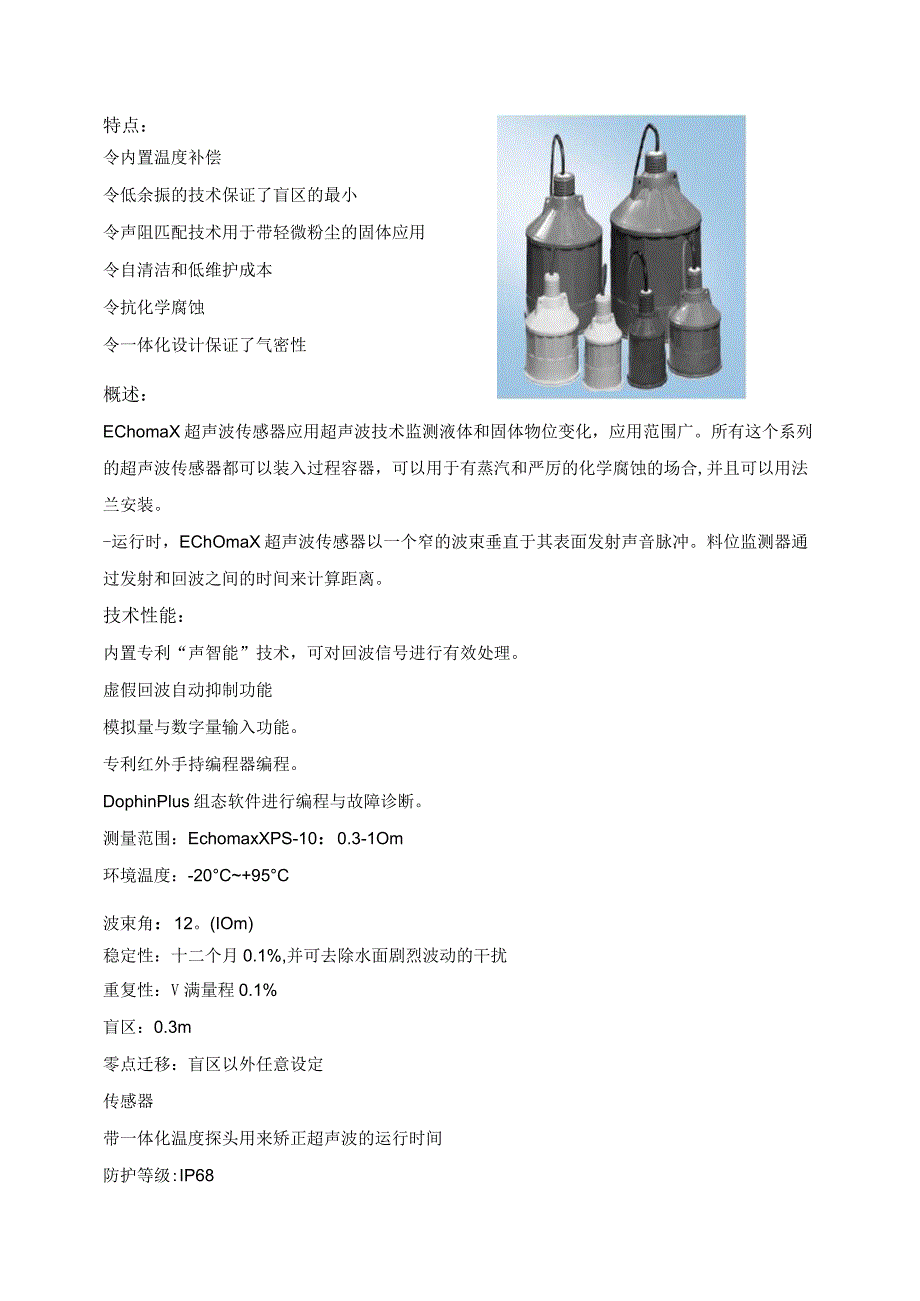

3、制;不受被测介质的介电常数影响;坚固、耐用的工业设计适用于各种行业;1.UT420:物位测量,精度lmm+0.17%测量值;带HART通讯协议;分辨率:0.1%或者2毫米显示:LCD发光显示,多参数液晶显示,带棒图液位指示。环境温度:-2050。过程温度:40150C隔离输出信号:1路420mA输出一路液位报警:3继电器输出,可设定及开关量输出自身故障报警。电源:10023C)VAC15%,50/60Hz,36VA(WW)防护等级:IP65安装方式:挂墙式外壳材料:聚碳酸酯EchomaxXPS超声波传感器特点:令内置温度补偿令低余振的技术保证了盲区的最小令声阻匹配技术用于带轻微粉尘的固体应用令

4、自清洁和低维护成本令抗化学腐蚀令一体化设计保证了气密性概述:EChomaX超声波传感器应用超声波技术监测液体和固体物位变化,应用范围广。所有这个系列的超声波传感器都可以装入过程容器,可以用于有蒸汽和严厉的化学腐蚀的场合,并且可以用法兰安装。-运行时,EChOmaX超声波传感器以一个窄的波束垂直于其表面发射声音脉冲。料位监测器通过发射和回波之间的时间来计算距离。技术性能:内置专利“声智能”技术,可对回波信号进行有效处理。虚假回波自动抑制功能模拟量与数字量输入功能。专利红外手持编程器编程。DophinPlus组态软件进行编程与故障诊断。测量范围:EchomaxXPS-10:0.3-1Om环境温度:

5、-20C+95C波束角:12。(IOm)稳定性:十二个月0.1%,并可去除水面剧烈波动的干扰重复性:V满量程0.1%盲区:0.3m零点迁移:盲区以外任意设定传感器带一体化温度探头用来矫正超声波的运行时间防护等级:IP68安装方式:螺纹直接安装温度补偿:-50+150。内置温度补偿传感器电缆长度:5mEchomaxXRS-5传感器产品特点:令10波束角可用于狭窄应用场所令耐化学腐蚀的PVDF外壳和CSM橡胶辐射面结构令测量范围:可测8m液体和浆料令可以全浸没:IP68防护等级令易于安装,具有INPT或1BSPT连接操作模式测量原理:超声波原理,带先进的声智能回波处理软件,可对回波信号进行有效处理输入测量范围:0.38m,取决于应用场合输出频率:44kHz波束角:10温度误差:内置的温度传感器补偿额定工作条件容器压力:正常大气压环境条件:环境温度-20-+65设计1.2 kg重量(带标准长度电缆时传感器大约的发货重量):外壳材质:PVDF共聚物外壳和CSM表面过程连接:1NPT防护等级:IP68电缆连接:两芯屏蔽铜芯绞线,0.5mm2(20AWG),PVC外皮电缆长度:5m
