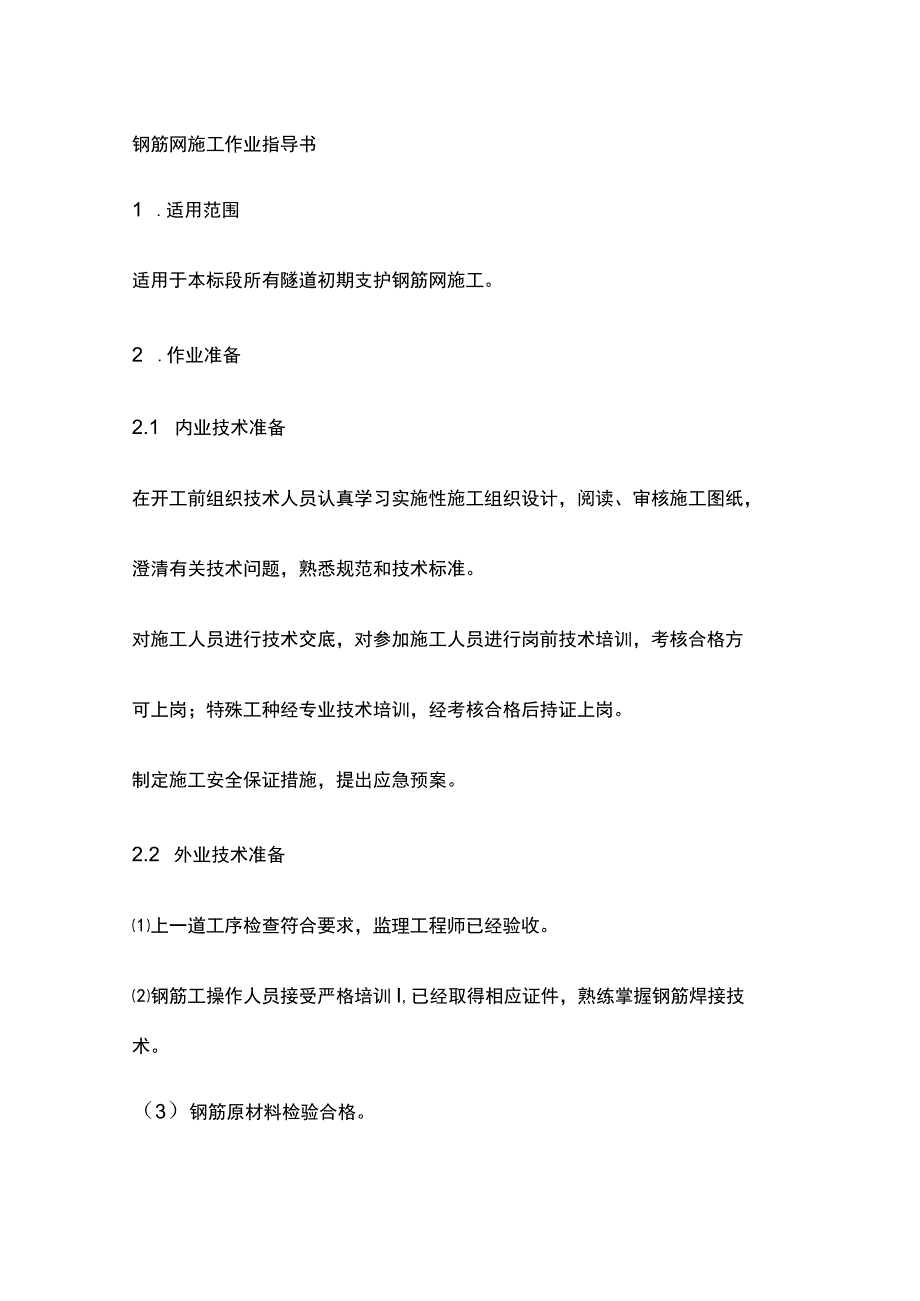

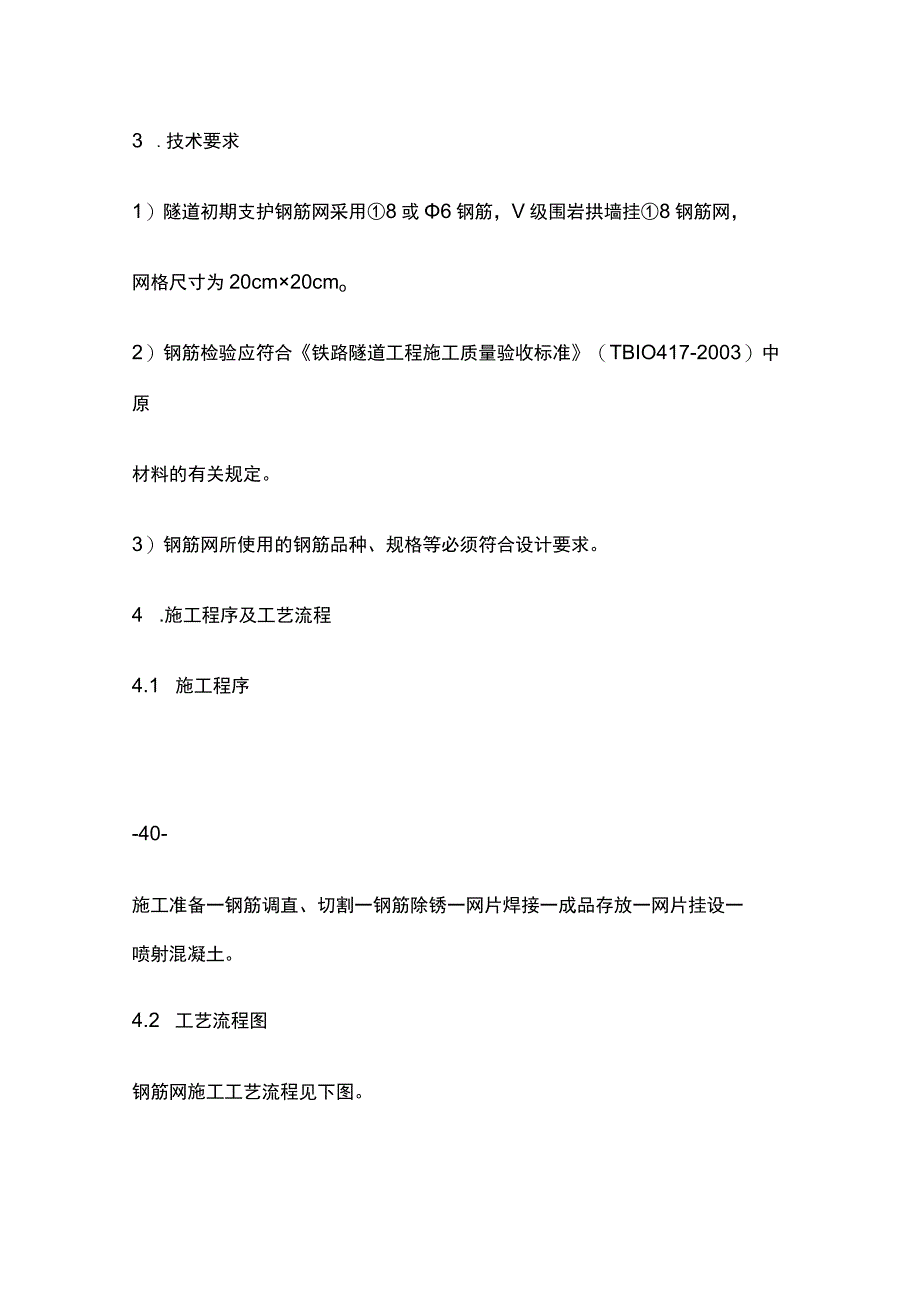

1、钢筋网施工作业指导书1 .适用范围适用于本标段所有隧道初期支护钢筋网施工。2 .作业准备2.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格方可上岗；特殊工种经专业技术培训，经考核合格后持证上岗。制定施工安全保证措施，提出应急预案。2.2 外业技术准备上一道工序检查符合要求，监理工程师已经验收。钢筋工操作人员接受严格培训I,已经取得相应证件，熟练掌握钢筋焊接技术。（3）钢筋原材料检验合格。3 .技术要求1）隧道初期支护钢筋网采用8或6钢筋，V级围岩拱墙挂8钢

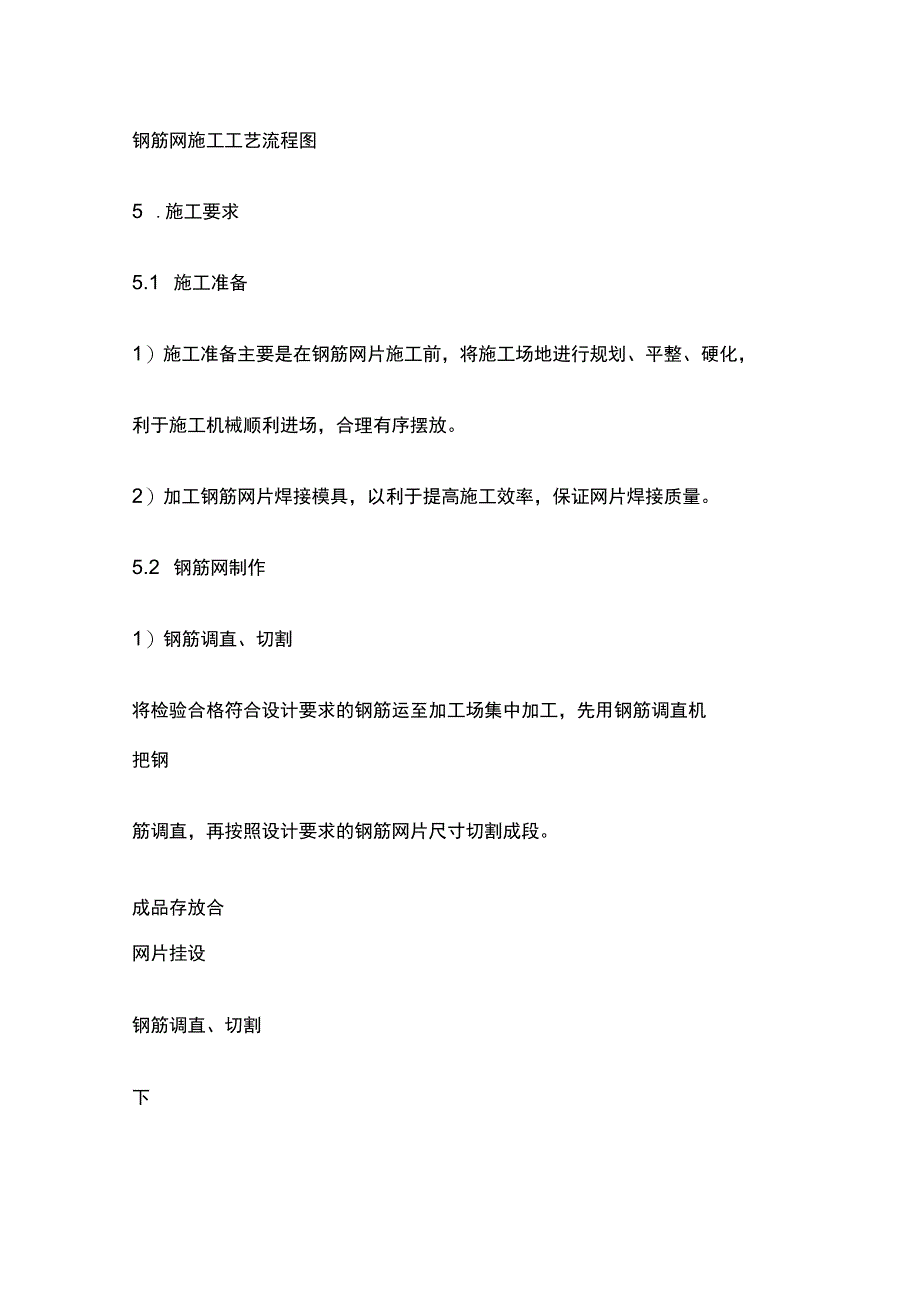

2、筋网，网格尺寸为20cm20cmo2）钢筋检验应符合铁路隧道工程施工质量验收标准（TBIO417-2003）中原材料的有关规定。3）钢筋网所使用的钢筋品种、规格等必须符合设计要求。4 .施工程序及工艺流程4.1 施工程序-40-施工准备一钢筋调直、切割一钢筋除锈一网片焊接一成品存放一网片挂设一喷射混凝土。4.2 工艺流程图钢筋网施工工艺流程见下图。钢筋网施工工艺流程图5 .施工要求5.1 施工准备1）施工准备主要是在钢筋网片施工前，将施工场地进行规划、平整、硬化，利于施工机械顺利进场，合理有序摆放。2）加工钢筋网片焊接模具，以利于提高施工效率，保证网片焊接质量。5.2 钢筋网制作1）钢筋调直、
3、切割将检验合格符合设计要求的钢筋运至加工场集中加工，先用钢筋调直机把钢筋调直，再按照设计要求的钢筋网片尺寸切割成段。成品存放合网片挂设钢筋调直、切割下循环钢筋除锈网片焊接喷射混凝土施工准备-41-2）钢筋网片加工钢筋网片采用HPB3008或6钢筋焊制,在钢筋加工场内集中加工。先用钢筋调直机把钢筋调直，再截成钢筋条，钢筋网片尺寸根据拱架间距和网片之间搭接长度综合考虑确定。钢筋焊接前要先将钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均清除干净；加工完毕后的钢筋网片应平整，钢筋表面无削弱钢筋截面的伤痕。3）成品的存放制作成型的钢筋网片必须轻抬轻放，避免摔地产生变形。钢筋网片成品应远离加
4、工场地，堆放在指定的成品堆放场地上。存放和运输过程中要避免潮湿的环境，防止锈蚀、污染和变形。4）挂网按图纸标定的位置挂设加工好的钢筋网片，钢筋片随初喷面的起伏铺设,绑扎固定于先期施工的系统锚杆之上，再把钢筋片焊接成网，网片搭接长度为2各网格。5.3 施工控制要点钢筋网格尺寸应符合设计要求。铺设钢筋网按照以下要求执行：钢筋网在初喷混凝土4cm以后铺挂，且保护层厚度不得小于2cmo砂层地段应先加铺钢筋网，沿环向压紧后再喷射混凝土。钢筋网应随初喷面的起伏铺设，与受喷面的间隙一般不大于3cm,与锚杆或其它固定装置连接牢固。开始喷射时，应减小喷头至受喷面的距离，并调整喷射角度，钢筋网保护-42-层厚度不
5、得小于4cmo喷射中如有脱落的石块或混凝土块被钢筋网卡住时，应及时清除后再喷射混凝土。6 .劳动组织钢筋网施工人员配备表负责人1焊工4钢筋工137 .材料要求钢筋进场检验必须按批抽取试件做力学性能试验（屈服强度、抗拉强度和伸长率）工艺性能性能（冷弯）试验，其质量必须符合现行国家标准钢筋混凝土用热轧光圆钢筋（GB13013）、低碳钢热轧圆盘条（GB/T701）的规定和设计要求。8 .设备机具配备电焊机4台、钢筋调直机1台、钢筋切割钳1台。9 .质量要求9.1 质量验收规范1）铁路隧道工程施工技术指南（TZ204-2008）;2）铁路隧道工程施工质量验收标准（TBlO417-2003）;9.2 分
6、项验收标准1）主控项目钢筋进场时，必须对其质量指标进行全面检查并按批抽取试件做屈服强度、抗拉强度、伸长率和冷弯试验，其质量应符合现行国家标准钢筋混凝土用热轧光圆钢筋*GB13013）、钢筋混凝土用热轧带肋钢筋*GB1499）和低碳-43-钢热轧圆盘条（GB/T701）等的规定和设计要求。检验数量：以同牌号、同炉罐号、同规格、同交货状态的钢筋，每60t为一批，不足60t按一批计。每批抽检一次。检验方法：检查每批质量证明文件,并按批进行抽样做屈服强度、抗拉强度和伸长率冷弯试验。钢筋网所使用的钢筋的品种、规格等应符合设计要求。检验数量：全部检查。（3）钢筋网的制作应符合设计要求。检验数量：全部检查。
7、检验方法、观察、尺量。钢筋网的安装位置应符合设计要求，并与锚杆或其他固定装置联结牢固。钢筋网的混凝土保护层厚度不得小于2cmo检验数量：每循环检查5处。检验方法：观察，凿孑状佥查或仪器探测。钢筋网应在岩面喷射一层混凝土后再铺挂，底层喷射混凝土的厚度不得小于4cm检验数量:每循环检验一次。检验方法：观察，检查施工记录。2）一般项目钢筋网的网格间距应符合设计要求，网格尺寸允许偏差为10mm.检验数量：每循环检验一次，随机抽样5片。钢筋网搭接长度应为12个网孔，允许偏差为50mm0-44-检验数量：每循环检验一次，随机抽样5片。检验方法：尺量。钢筋应冷拉调直后使用，钢筋表面不得有裂纹、油污、颗粒状或
8、片状锈蚀。检验数量：全部检验。检验方法：观察。10 .安全及环保要求施工人员应经培训合格后上岗。焊工应持有特种工人作业证。焊工必须穿戴防护衣具。施工时焊工应站在木垫或其它绝缘垫上。焊机必须接地,以保证操作人员安全,对于焊接导线及焊钳接导线处,都应有可靠的绝缘接地。大量焊接时，焊接变压器不得超负荷，变压器升温不得超过60,为此，要特别注意遵守焊机暂载率规定，以免过分发热而损坏。钢筋的调直、切断所使用的机械设备必须指定专人操作。钢筋网的安装，作业人员之间应协调动作。生产中的废弃物及时处理，运到弃渣场集中堆放，并按照环保要求进行处理。-45-钢筋网施工作业指导书 1.适用范围 2.作业准备 3.技术要求 4.施工程序及工艺流程 5.施工要求 6.劳动组织7 .材料要求8 .设备机具配备9 .质量要求10 .安全及环保要求
