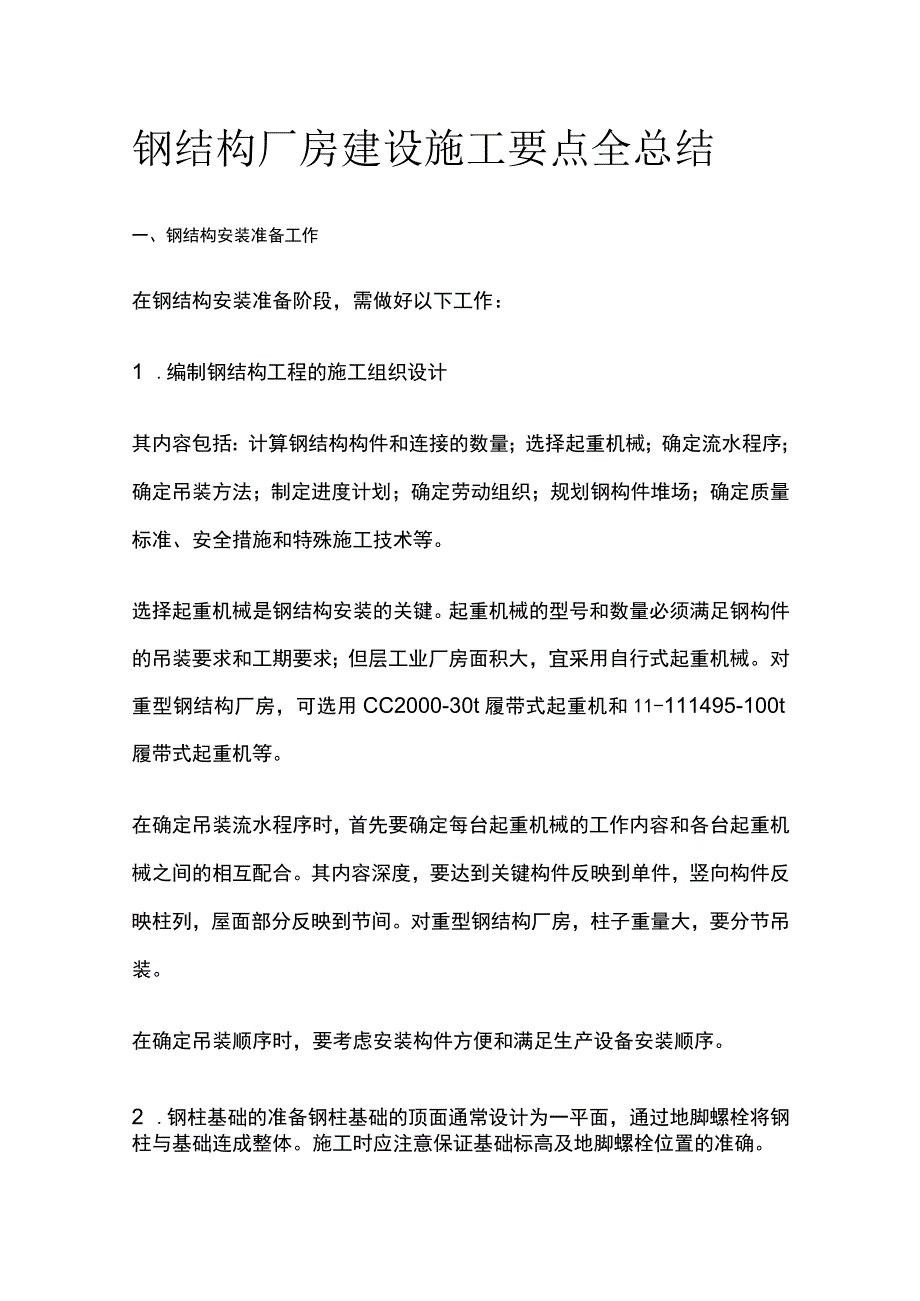

钢结构厂房建设施工要点全总结.docx_第1页
第1页 / 共15页

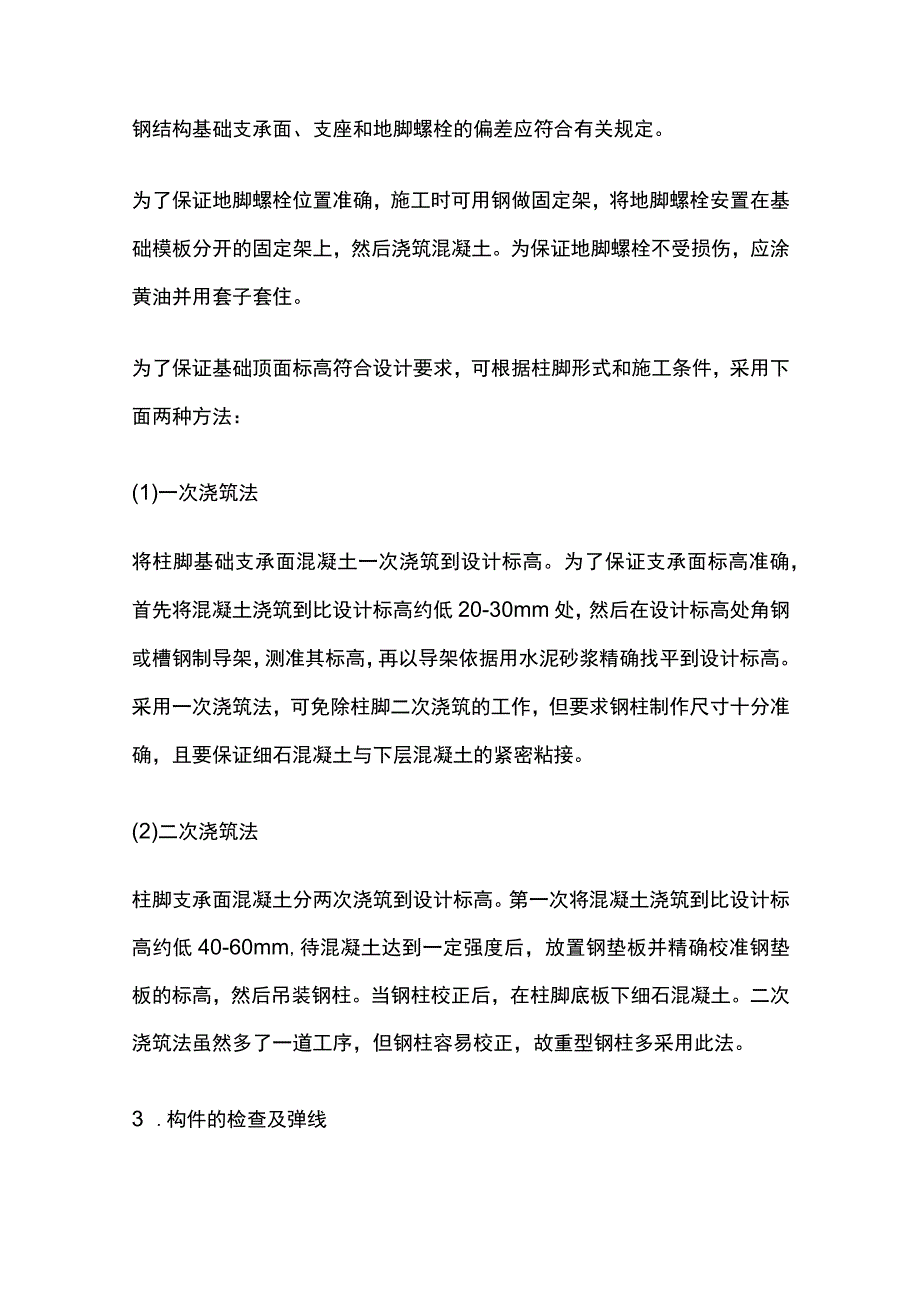

钢结构厂房建设施工要点全总结.docx_第2页
第2页 / 共15页

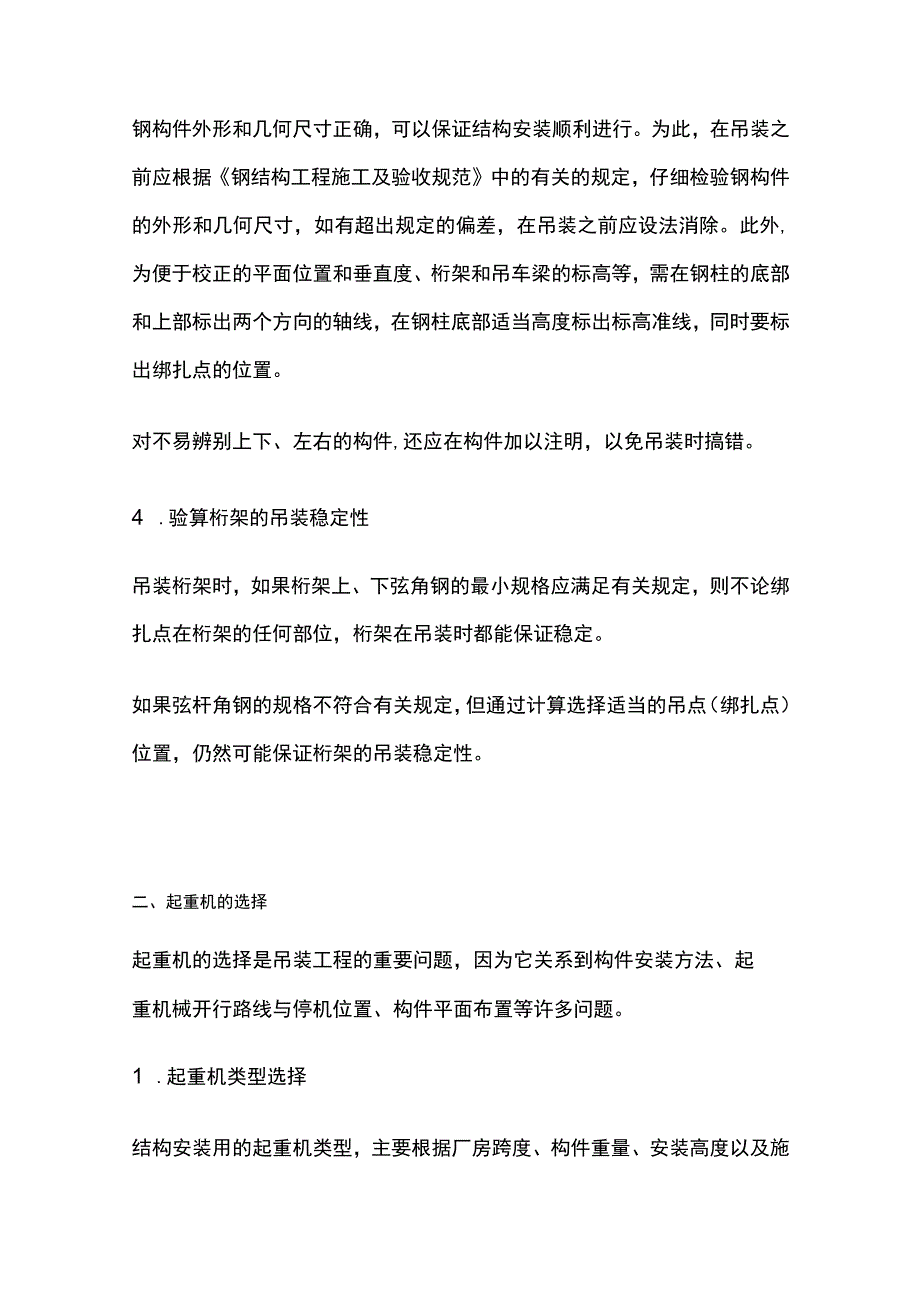

钢结构厂房建设施工要点全总结.docx_第3页
第3页 / 共15页
钢结构厂房建设施工要点全总结.docx_第4页
第4页 / 共15页
钢结构厂房建设施工要点全总结.docx_第5页
第5页 / 共15页
钢结构厂房建设施工要点全总结.docx_第6页
第6页 / 共15页
钢结构厂房建设施工要点全总结.docx_第7页
第7页 / 共15页
钢结构厂房建设施工要点全总结.docx_第8页
第8页 / 共15页
钢结构厂房建设施工要点全总结.docx_第9页
第9页 / 共15页
钢结构厂房建设施工要点全总结.docx_第10页
第10页 / 共15页
亲,该文档总共15页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《钢结构厂房建设施工要点全总结.docx》由会员分享,可在线阅读,更多相关《钢结构厂房建设施工要点全总结.docx(15页珍藏版)》请在第壹文秘上搜索。

1、钢结构厂房建设施工要点全总结一、钢结构安装准备工作在钢结构安装准备阶段,需做好以下工作:1 .编制钢结构工程的施工组织设计其内容包括:计算钢结构构件和连接的数量;选择起重机械;确定流水程序;确定吊装方法;制定进度计划;确定劳动组织;规划钢构件堆场;确定质量标准、安全措施和特殊施工技术等。选择起重机械是钢结构安装的关键。起重机械的型号和数量必须满足钢构件的吊装要求和工期要求;但层工业厂房面积大,宜采用自行式起重机械。对重型钢结构厂房,可选用CC2000-30t履带式起重机和11-111495-100t履带式起重机等。在确定吊装流水程序时,首先要确定每台起重机械的工作内容和各台起重机械之间的相互配

2、合。其内容深度,要达到关键构件反映到单件,竖向构件反映柱列,屋面部分反映到节间。对重型钢结构厂房,柱子重量大,要分节吊装。在确定吊装顺序时,要考虑安装构件方便和满足生产设备安装顺序。2 .钢柱基础的准备钢柱基础的顶面通常设计为一平面,通过地脚螺栓将钢柱与基础连成整体。施工时应注意保证基础标高及地脚螺栓位置的准确。钢结构基础支承面、支座和地脚螺栓的偏差应符合有关规定。为了保证地脚螺栓位置准确,施工时可用钢做固定架,将地脚螺栓安置在基础模板分开的固定架上,然后浇筑混凝土。为保证地脚螺栓不受损伤,应涂黄油并用套子套住。为了保证基础顶面标高符合设计要求,可根据柱脚形式和施工条件,采用下面两种方法:(1

3、)一次浇筑法将柱脚基础支承面混凝土一次浇筑到设计标高。为了保证支承面标高准确,首先将混凝土浇筑到比设计标高约低20-30mm处,然后在设计标高处角钢或槽钢制导架,测准其标高,再以导架依据用水泥砂浆精确找平到设计标高。采用一次浇筑法,可免除柱脚二次浇筑的工作,但要求钢柱制作尺寸十分准确,且要保证细石混凝土与下层混凝土的紧密粘接。(2)二次浇筑法柱脚支承面混凝土分两次浇筑到设计标高。第一次将混凝土浇筑到比设计标高约低40-60mm,待混凝土达到一定强度后,放置钢垫板并精确校准钢垫板的标高,然后吊装钢柱。当钢柱校正后,在柱脚底板下细石混凝土。二次浇筑法虽然多了一道工序,但钢柱容易校正,故重型钢柱多采

4、用此法。3 .构件的检查及弹线钢构件外形和几何尺寸正确,可以保证结构安装顺利进行。为此,在吊装之前应根据钢结构工程施工及验收规范中的有关的规定,仔细检验钢构件的外形和几何尺寸,如有超出规定的偏差,在吊装之前应设法消除。此外,为便于校正的平面位置和垂直度、桁架和吊车梁的标高等,需在钢柱的底部和上部标出两个方向的轴线,在钢柱底部适当高度标出标高准线,同时要标出绑扎点的位置。对不易辨别上下、左右的构件,还应在构件加以注明,以免吊装时搞错。4 .验算桁架的吊装稳定性吊装桁架时,如果桁架上、下弦角钢的最小规格应满足有关规定,则不论绑扎点在桁架的任何部位,桁架在吊装时都能保证稳定。如果弦杆角钢的规格不符合

5、有关规定,但通过计算选择适当的吊点(绑扎点)位置,仍然可能保证桁架的吊装稳定性。二、起重机的选择起重机的选择是吊装工程的重要问题,因为它关系到构件安装方法、起重机械开行路线与停机位置、构件平面布置等许多问题。1 .起重机类型选择结构安装用的起重机类型,主要根据厂房跨度、构件重量、安装高度以及施工现场条件和当地现有起重设备等确定。一般中小型厂房结构采用自行式起重机安装比较合理。当厂房结构的高度和跨度较大时,可选用塔式起重机安装屋盖结构。在缺乏自行式起重机的地方,可采用桅杆式起重机等安装。大跨度的重型工业厂房,往往需要结合设备安装同时考虑结构构件的安装问题,选用的起重机既要安装厂房的承重结构又要能

6、完成设备的安装,所以多选用大型自行式起重机、重型塔式起重机、大型牵缆式桅杆起重机等。对于重型构件,当一台起重机无法吊装时,也可用两台起重机抬吊。2 .起重机型号及起重臂长度选择起重机的类型确定之后,还需要进一步选择起重机的型号及起重臂的长度。所选起重机的三个工作参数:起重量、起重高度、起重半径应满足结构吊装的要求。3 .起重机数量的确定所需起重机数量,根据工程量、工期、及起重机的台班产量定额而定。此外,在决定起重机数量时还应考虑到构件装卸、拼装和排放的工作量。三、构件的吊装工艺厂房钢结构构件,包括柱、吊车梁、屋架、天窗架、柳条、支撑及墙架等,构件的形式、尺寸、重量、安装标高都不同,应采用不同的

7、起重机械、吊装方法,以达到经济合理。1 .钢柱的吊装(1)钢柱的吊升工业厂房占地面积较大,通常用自行式起重机或塔式起重机吊装钢柱。钢柱的吊装方法与装配式钢筋混凝土柱子相似,亦为旋转吊装法和滑行吊装法。对重型钢柱可采用双机抬吊的方法进行吊装。起吊时,双机同时将钢柱吊起来,离地一定高度后暂停,使运输钢柱的平板车移去,然后双机同时提升回转刹车,由主机单独吊装,当钢柱吊装回直后,拆除辅机下吊点的绑扎钢丝绳,由主机单独将钢柱插入锚固螺栓固定。初校垂直度,偏差控制在20mm以内,方可松钩。(2)钢柱的校正与固定钢柱垂直度的偏差用经纬仪检验,如超过允许偏差,用螺旋千斤顶或油压千斤顶进行校正。在校正过程中,随

8、时观察柱底部和标高控制块之间是否脱空,以防校正过程中造成水平标高的误差。钢柱位置的校正,对于重型钢柱可用螺旋千斤顶加链条套环托座,沿水平方向顶校钢柱。此法在上海宝钢施工中首次采用,效果较理想,校正后的位移精度在Imm以内。校正后为防止钢柱位移,在柱四边用IOmm厚的钢板定位,并用电焊固定。钢柱复校后,再紧固锚固螺栓,并将承重块上下点焊固定,防止走动。2 .吊车梁的吊装在钢柱吊装完成后,即可吊装吊车梁。工业厂房内的吊车梁,根据起重设备的起重能力分为轻、中、重型三种。轻型重量只有几吨,重型的跨度大于30m,重量可达100OkN以上。钢吊车梁均为简支形式,两端之间有留IOmm左右的空隙。梁的搁置处与

9、牛腿之间留有空隙,设钢板。梁与牛腿用螺栓连接,梁与制动架之间用高强度螺栓连接。(1)吊装前注意事项注意钢柱吊装后的位移和垂直度的偏差;实测吊车梁搁置处梁高制作的误差;认真做好临时标高垫块工作;严格控制定位轴线。(2)钢吊车梁的吊升吊装吊车梁常用自行式起重机,以履带式起重机应用最多。亦可用塔式起重机、把杆、桅杆式起重机等进行吊装。对重量很大的吊车,可用双机抬吊,特别巨大者可设置临时支架分段进行吊装。(3)钢吊车梁的校正与固定吊车梁的校正主要市标高、垂直度、轴线和跨距的校正。标高的校正可在屋盖吊装前进行,其他项目的校正宜在屋盖吊装完成后进行,因为屋盖的吊装可能引起钢柱变位。检验吊车梁轴线的方法与钢

10、筋混凝土吊车梁相同,可用通线法或平移轴线法。吊车梁跨距的检验,用钢皮尺测量,跨度大的车间用弹簧秤拉测(一般为100-200N),防止钢尺下垂,必要时对下垂直应进行校正计算。吊车梁标高校正,主要是对梁作竖向的移动,可用千斤顶或起重机等。轴线和跨距校正是对梁作水平方向的移动,可用橇棍、钢楔、花篮螺丝、千斤顶等。吊车梁校正后,紧固连接螺栓,并将钢垫板用电焊固定。3 .钢屋架的吊装和校正钢屋架可用自行起重机(尤其是履带式起重机)、塔式起重机和桅杆式起重机等进行吊装。由于屋架的跨度、重量和安装高度不同,宜选用不同的起重机械和吊装方法。钢屋架的侧向刚度较差,对翻身扶直与吊装作业,必要时应绑扎几道杉杆,作为

11、临时加固措施。屋架多作悬空吊装,为使屋架在吊起后不致发生摇摆,和其他构件碰撞,起吊前在屋架两端应绑扎溜绳,随吊随放松,以此保持其正确位置。屋架临时固定用临时螺栓和冲钉。钢屋架的侧向稳定性较差,如果起重机械的起重量和起重臂长度允许时,最好经扩大拼装后进行组合吊装,即在地面上将两根屋架及其上的天窗架、柳条、支撑等拼装成整体,一次进行吊装,这样不但提高吊装效率,也有利于保证其吊装稳定性。钢屋架要检查校正其垂直度和弦杆的平直度。屋架的垂直度可用垂球检验,弦杆的平直度则可用拉紧的测绳进行检验。钢屋架的最后固定,用电焊或高强度螺栓。四、连接与固定钢结构连接通常有焊接、抑接和螺栓连接。螺栓连接有普通螺栓和高

12、强螺栓之分。高强螺栓又有大六角头高强螺栓和扭剪型高强螺栓。扭剪型高强螺栓具有施工简单,受力好,可拆换,耐疲劳,能承受动力荷载,可目视判定是否终拧,不易漏拧,安全度高等优点。根据国家标准GB3633-83,钢结构用扭剪型螺栓连接副,包括一个螺栓、一个螺母和一个垫圈。高强螺栓一般采用20MnTiB钢制作螺母用15MnVB或35号钢制作,垫圈用45钢制作。2 .施工工艺(1)摩擦面处理高强螺栓连接,必须对构件摩擦面进行加工处理。在制造厂进行处理可用喷砂、喷(抛)丸、酸洗或砂轮打磨。处理好的摩擦面应有保护措施,不得涂油漆或污损。制造厂处理好的摩擦面,安装前应逐组复检摩擦系数,合格方可安装,摩擦系数应符

13、合设计要求。(2)连接板安装连接板不能有挠曲变形,否则应矫正后才能使用。高强螺栓板面接触应平整,对因被连接构件的厚度不同,或制作和安装偏差等原因造成连接面之间的间隙,应按如下方法进行处理:间隙d1.0mm,可不作处理;d=1.0-3.0mm,将厚板一侧磨成1:10的缓坡,使间隙小于LOmm;d3.0mm,应加放垫板,垫板上下摩擦面的处理与构件相同。(3)高强螺栓连接安装要求选用的高强螺栓的形式、规格应符合设计要求,高强螺栓连接副的扭矩系数试验或预拉力复验合格。选用螺栓长度应考虑构件的被连接厚度、螺母厚度、垫圈厚度和紧固后要露出三扣螺纹的余长。高强螺栓在运输、保管和使用过程中,要防止锈蚀、沾污和

14、碰伤螺纹等可能导致扭矩系数变化的情况发生。高强螺栓连接副(即高强螺栓带有配套的螺母和垫圈),应在同一包装箱中配套使用。施工有剩余时,必须按批号分别存放,不得混放混用。高强螺栓连接面摩擦系数试验结果符合设计要求,构件连接面与试件连接面状态相同。构件连接面表面不得涂油漆、没有油污、氧化铁皮(黑皮)、毛刺和飞边,没有目视明显凹凸不平和翘曲。组装前用细钢丝刷清除浮锈和灰尘。安装方法高强螺栓接头组装时应用冲钉和临时螺栓连接。临时螺栓的数量为接头上螺栓总数的1/3,并不少于两个,冲钉使用数量不宜超过临时螺栓数量的30%o安装冲钉时不得因强行击打而使螺孔变形造成飞边。严禁使用高强螺栓代替临时螺栓,以防因损伤

15、螺纹造成扭矩系数增大。对错位的螺栓孔应用钱刀或粗铿刀对其进行处理规整,处理时应先紧固临时螺栓至板叠间无间隙,以防切屑落入。严禁用火焰切割整理栓孔。结构应在临时螺栓连接状态下进行安装精度校正。结构安装精度调整达到标准规定后便可安装高强螺栓。首先安装接头中哪些未装临时螺栓和冲钉的螺孔,螺栓应能自由垂直穿入螺孔(螺栓不得受剪),穿入方向应该一致。在这些装上的高强螺栓使用普通扳手充分拧紧后,再逐个用高强螺栓环下冲钉和普通螺栓。整个安装高强螺栓的操作过程,应保持连接面和螺栓连接副处于干燥状态,不得在雨中作业。连接副的表面如果涂有过多的润滑剂或防锈剂,应使用干净而又牢固的布,轻轻揩拭掉多余的涂脂,防止其安

16、装后流到连接面中,且忌用清洗剂清洗,避免造成扭矩系数变化。(4)高强螺栓的紧固为使每个螺栓的预拉力均匀相等,高强螺栓的紧固至少分两次进行。第一次为初拧,第二次为终拧。对大型高强螺栓接头,必要时亦分为初拧、复拧、终拧。高强螺栓的初拧、复拧、终拧在同一天内完成。螺栓拧紧按一定顺序进行,一般应由螺栓群中央顺序向外拧紧。(5)高强螺栓连接副的施工质量检验与验收扭剪型高强螺栓终拧检查,用专用扳手拧紧时,以目测尾部梅花头拧断为合格。对于不能用专用扳手拧紧的高强螺栓,则按大六角头高强螺栓检查方法检查。如有不符合规定的,应再扩大检查10%,如仍有不合格者,则整个节点的高强螺栓应重新拧紧。扭矩检查应在终拧Ih以后、24h之前完成。在高空进行高强螺栓的紧固,
