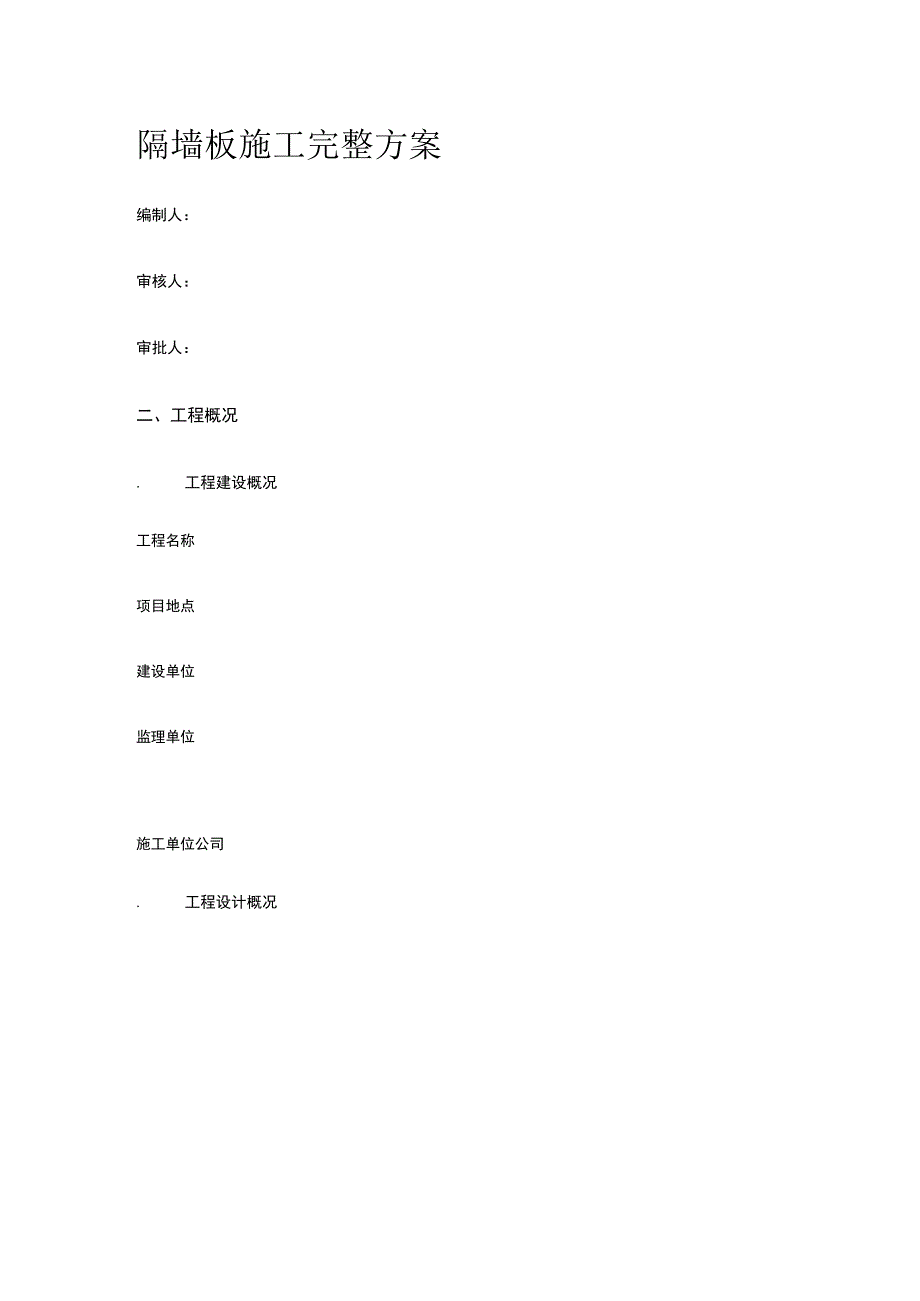

隔墙板施工完整方案.docx_第1页
第1页 / 共13页

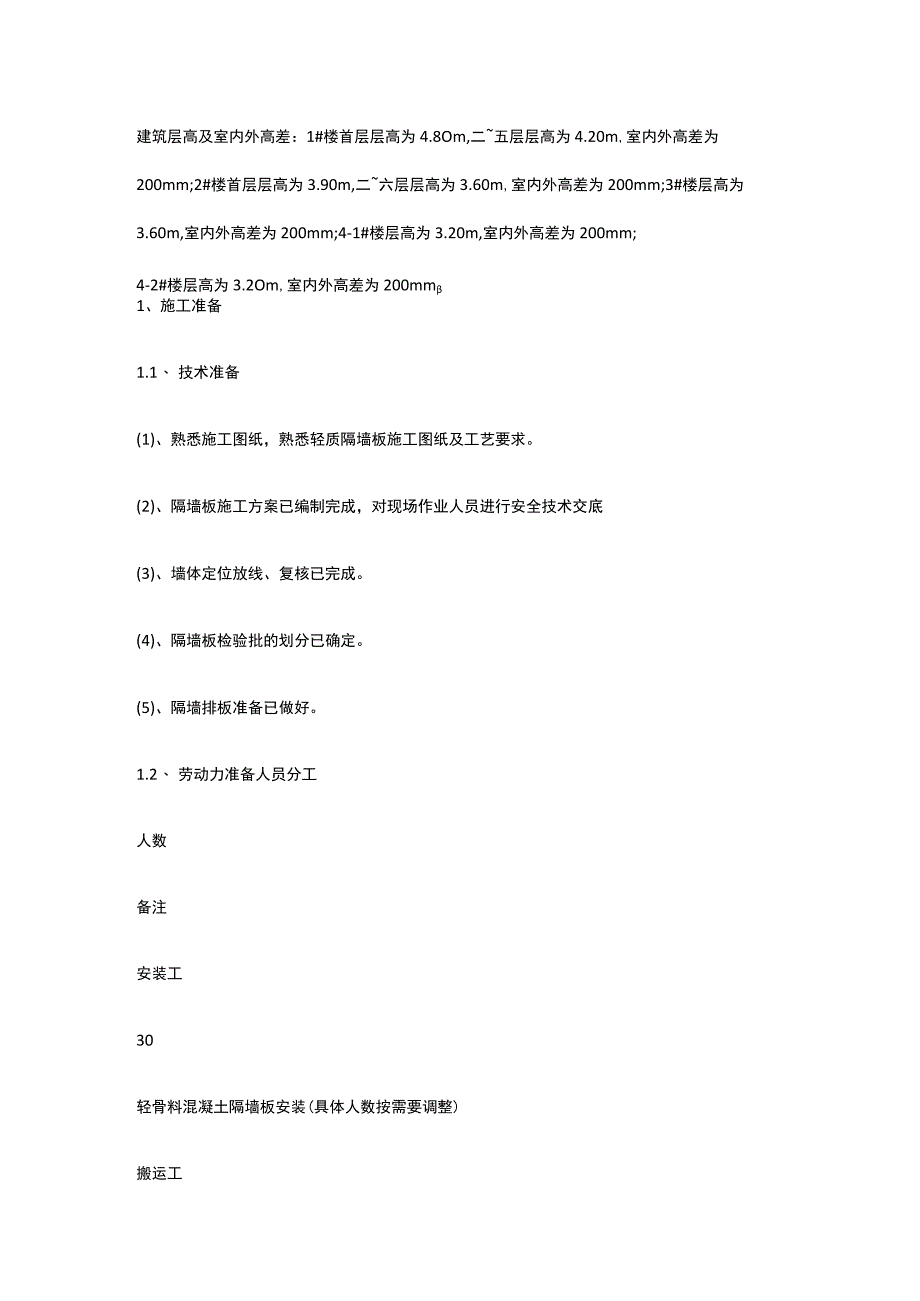

隔墙板施工完整方案.docx_第2页
第2页 / 共13页

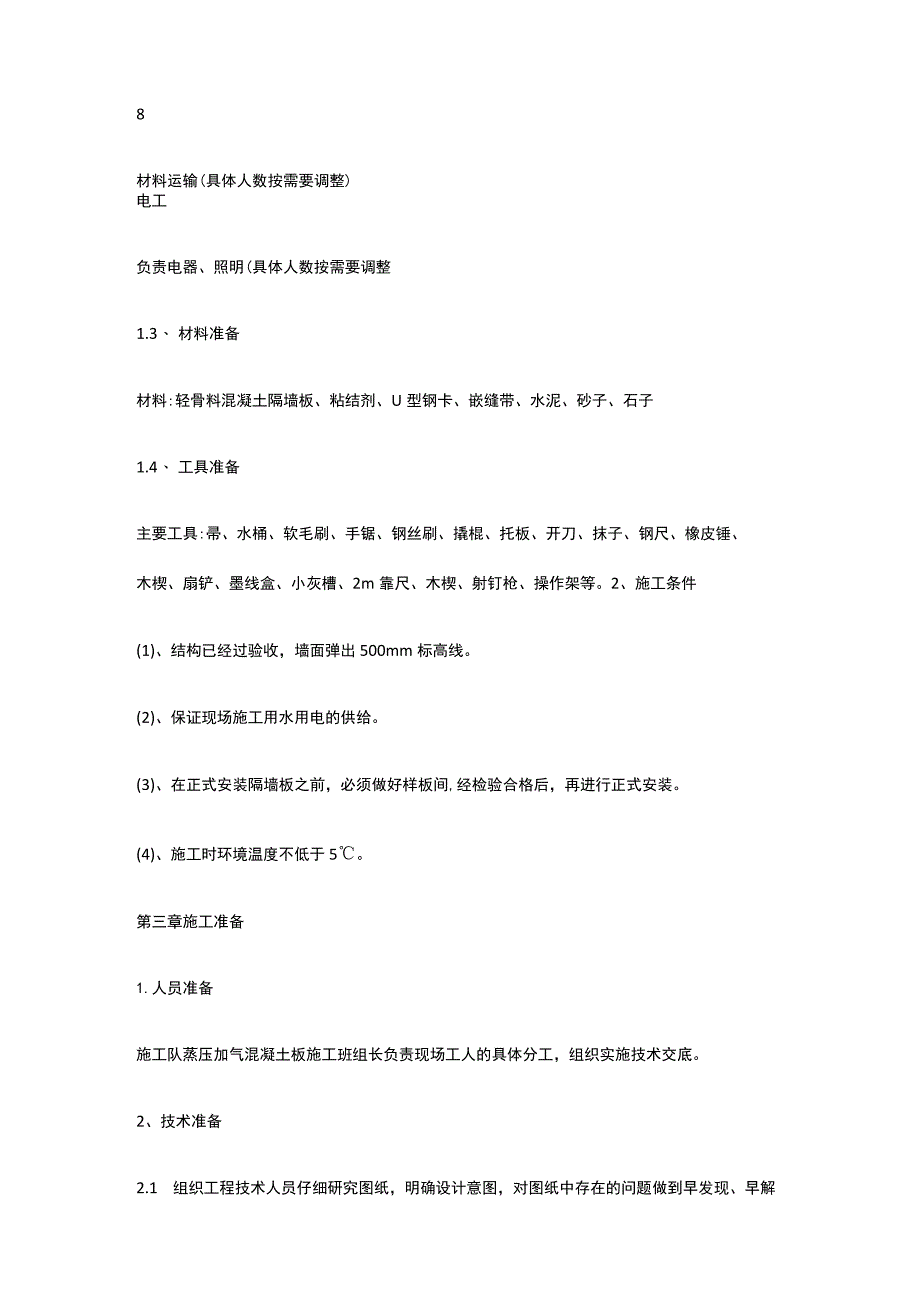

隔墙板施工完整方案.docx_第3页
第3页 / 共13页
隔墙板施工完整方案.docx_第4页
第4页 / 共13页
隔墙板施工完整方案.docx_第5页
第5页 / 共13页
隔墙板施工完整方案.docx_第6页
第6页 / 共13页
隔墙板施工完整方案.docx_第7页
第7页 / 共13页
隔墙板施工完整方案.docx_第8页
第8页 / 共13页
隔墙板施工完整方案.docx_第9页
第9页 / 共13页
隔墙板施工完整方案.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《隔墙板施工完整方案.docx》由会员分享,可在线阅读,更多相关《隔墙板施工完整方案.docx(13页珍藏版)》请在第壹文秘上搜索。

1、隔墙板施工完整方案编制人:审核人:审批人:二、工程概况.工程建设概况工程名称项目地点建设单位监理单位施工单位公司.工程设计概况建筑层高及室内外高差:1#楼首层层高为4.8Om,二五层层高为4.20m,室内外高差为200mm;2#楼首层层高为3.90m,二六层层高为3.60m,室内外高差为200mm;3#楼层高为3.60m,室内外高差为200mm;4-1#楼层高为3.20m,室内外高差为200mm;4-2#楼层高为3.2Om,室内外高差为200mm1、施工准备1.1、 技术准备(1)、熟悉施工图纸,熟悉轻质隔墙板施工图纸及工艺要求。(2)、隔墙板施工方案已编制完成,对现场作业人员进行安全技术交底

2、(3)、墙体定位放线、复核已完成。(4)、隔墙板检验批的划分已确定。(5)、隔墙排板准备已做好。1.2、 劳动力准备人员分工人数备注安装工30轻骨料混凝土隔墙板安装(具体人数按需要调整)搬运工8材料运输(具体人数按需要调整)电工负责电器、照明(具体人数按需要调整1.3、 材料准备材料:轻骨料混凝土隔墙板、粘结剂、U型钢卡、嵌缝带、水泥、砂子、石子1.4、 工具准备主要工具:帚、水桶、软毛刷、手锯、钢丝刷、撬棍、托板、开刀、抹子、钢尺、橡皮锤、木楔、扇铲、墨线盒、小灰槽、2m靠尺、木楔、射钉枪、操作架等。2、施工条件(1)、结构已经过验收,墙面弹出500mm标高线。(2)、保证现场施工用水用电的

3、供给。(3)、在正式安装隔墙板之前,必须做好样板间,经检验合格后,再进行正式安装。(4)、施工时环境温度不低于5。第三章施工准备1.人员准备施工队蒸压加气混凝土板施工班组长负责现场工人的具体分工,组织实施技术交底。2、技术准备2.1 组织工程技术人员仔细研究图纸,明确设计意图,对图纸中存在的问题做到早发现、早解决,避免在施工过程中出现错误。2.2 编制全面而详细的方案和技术交底,明确工艺和质量标准、质量目标;并且在施工过程中,严格进行按照交底进行监督,交底必须提前3天交代到施工队伍。23根据图纸要求及早做好施工工程量统计表、材料和机具计划、劳力计划、施工进度计划;每一道新工序开始前必须又携作人

4、员进行现场交底,确保每个工人对整个工艺理解、掌握。2.4 暖通、电气、消防专业工程师需绘制水电预留动图,加强各专业间交流,避免返工情况发生。2.5 将需施工部位位置线提前放出,分包单位自检合格后,由项目部质检员与测量员一起验收通过,并经监理验收通过后,方可进行砌筑。验收时,按区域进行验收,并提前将测量放线墙上建筑Im线。2.6 进场的施工材料必须满足设计要求。3、材料准备4、机具准备5、试验准备1)蒸压加气混凝土板进场后,须经材料室组织技术、质检对外观质量、尺寸偏差进行检查验收,并向厂家所要板材合格证及相应检验报告;满足下表要求2)所用材料类型及同类型材料的强度等级在划分检验批时必须相同;3)

5、蒸压加气混凝土板按同一种原材料、同一工艺生产、相同质量等级的每3000块为一个检验批,不足3000块的也按一批计,随机抽取50块板进行外观质量和尺寸偏差的检验。每批随机抽取三组样本对其抗压强度、干密度进行检测。第三章施工方案第一节内隔墙施工一、施工流程轻隔墙与结构墙面、楼面接触部位基层清理测放墙面板边线弹出门窗、洞口、管线及预留孔洞导墙施工钉隔墙固定件安装隔墙板处理门窗洞口(四周设置混凝土加强框)拼接链处理。二、施工方法1.清理对即将安装隔墙板的顶板、楼板面及结构墙面进行彻底清理,必须保证隔墙板安装接触的碎结构面平整、密实。2、放线根据设计施工图纸,测放出隔墙板边线,作为安装依据。导墙根据图纸

6、要求厨房、卫生间等带水房间在其周边墙身下应做200高C20细石混凝土翻边,宽度同墙厚,门洞口不做。导墙根部结构磴必须凿毛并清理干净,严禁遗留木工作业时产生的木屑等杂物。根据排板图,在条板拼缝的上端采用管卡固定。锚固件必须提前进行防腐处理,一般直接采用镀锌锚固件。5、隔墙板安装1)先固定整体墙板,后固定门窗洞口墙板,先整板后补板。安装墙板时应将其顶端和侧边缘粘结面处涂满粘合剂,涂刮应均匀,不得漏刮,粘合剂涂刮厚度不应少于5mm墙板竖起时用撬棒用力挤紧就位,校正垂直度和相邻板面平整度,保证接建密合顺直,随即在墙板顶头部用木楔顶紧,缝隙不宜大于20mm,挤出的砂浆及时刮平补齐,用靠尺和托线板将墙面找

7、平找垂直。2)补板制作应根据排板实际尺寸,在整板上划线,用切割机切割,竖向切口处应用水泥砂浆封闭填平,拼接时表面仍应涂满粘合剂。3)如遇卫生间等带水房间的应按图纸要求浇筑混凝土导墙后方可安装施工。4)暗管做法:开槽:不宜横向开槽,可延板长方向开槽;宜避开主要受力钢筋;开槽时应弹线,并采用专用工具开槽。敷设管线:需要时可用管件将管线固定在墙上。填槽:敷设管线后应用专用修补材料补平并作防裂措施。6、三l一道隔墙安装完毕,经检验平整度、垂直度合格后,将板底转用1:3砂浆塞严堵实,待达到强度后,撤出木楔,再用同样砂浆堵实。严禁未达到强度时撤出木楔。之后用嵌缝剂勾链,保证缝隙密实顺直。为防止安装后的墙面

8、开裂,板与板,板与主体结构的垂直缝及上下缝用100mm的坡璃纤维网布条粘接。网布粘帖要整齐,目测端正。7、洞口加强框为防止安装后的墙体开裂、保障门窗的安装、同时满足江苏省质量通病防治办法,在门窗洞口四周设置C20细石混凝土加强框,内配钢筋4ClO,C6200o三、施工保证措施1.隔墙板在安装之前,必须经质检人员验收合格,向现场监理报验后,方可使用。2、安装操作人员对隔墙板逐块检查,凡规格尺寸超出允许偏差的或有严重外观缺陷的不得使用。3、U型钢卡或管卡应涂刷防锈漆进行防锈处理,必须按要求的数量、规格、型号牢靠固定,不得少放、漏放和松动。4、隔墙板安装过程中,遇到管线需要开槽时,要用切割机切割,严

9、禁随意剔凿。5、大型水管风管等穿过隔墙板时,每块墙板开洞洞宽不得大于60Omm,超过限值应做好临时支撑,然后用槽钢或角钢在洞口上缘予以加固处理。6、外墙部位墙体应做好加强措施,增加U型钢卡的数量。7、隔墙板生产及安装所用各种材料必须符合国家相关规范要求,不得释放有害物质,各种检测报告齐全。第二节外隔墙施工一、施工流程轻隔墙与结构墙面、楼面接触部位基层清理测放墙面板边线弹出窗洞口及预留孔洞钉隔墙固定件安装隔墙板处理门窗洞口(四周设置混凝土加强框)拼接缝处理。二、施工方法1、清理对即将安装隔墙板的顶板、楼板面及结构墙面进行彻底清理,必须保证隔墙板安装接触的碎结构面平整、密实。2、放线根据设计施工图

10、纸,测放出隔墙板边线,作为安装依据。导墙施工外墙身下应做200高C20细石混凝土翻边,宽度同墙厚。导墙根部结构已必须凿毛并清理干净,严禁遗留木工作业时产生的木屑等杂物。4、固定形式钩头螺栓法注:通常L63*6在小型工程中可改为L63*6,L=120600代替。5、隔墙板安装1)先固定整体墙板,后固定门窗洞口墙板,先整板后补板。安装墙板时应将其顶端和侧边缘粘结面处涂满粘合剂,涂刮应均匀,不得漏刮,粘合剂涂刮厚度不应少于5mm0墙板竖起时用撬棒用力挤紧就位,校正垂直度和相邻板面平整度,保证接绛密合顺直,随即在墙板顶头部用木楔顶紧,缝隙不宜大于20mm,挤出的砂浆及时刮平补齐,之后对于外墙拼缝外侧用

11、专用密封胶封堵,靠尺和托线板将墙面找平找垂直。2)补板制作应根据排板实际尺寸,在整板上划线,用切割机切割,竖向切口处应用水泥砂浆封闭填平,拼接时表面仍应涂满粘合剂。3)暗管做法:开槽:不宜横向开槽,可延板长方向开槽;宜避开主要受力钢筋;开槽时应弹线,并采用专用工具开槽。敷设管线:需要时可用管件将管线固定在墙上。填槽:敷设管线后应用专用修补材料补平并作防裂措施。6、雌一道隔墙安装完毕,经检验平整度、垂直度合格后,将板底转用1:3砂浆塞严堵实,待达到强度后,撤出木楔,再用同样砂浆堵实。严禁未达到强度时撤出木楔。针对外墙拼缝的外侧再用专用密封胶封堵严密,内侧按照内墙拼缝处理。第四章质量要求1.主控项

12、目1.l使用的蒸压加气混凝土板及专用粘结剂、嵌缝剂的强度等级、技术性能、品种必须符合设计要求,并有出厂合格证,规定试验项目必须符合标准。1.2蒸压加气混凝土板应与主体结构可靠连接,其连接构造应符合设计要求。13板材粘结剂涂刷应密实饱满。1.4管卡、锚栓等的锚固件的品种、规格、数量和设置部位应符合设计要求。1.5板底嵌缝的水泥砂浆强度等级应符合设计要求。2、一般项目2.2蒸压加气混凝土板材安装允许偏差及检验方法如下表:蒸压加气混凝土板尺寸允许偏差3、应注意的质量问题3.1 墙板平链拼接时板转转宽不应大于5mm,安装时应以算隙间挤出砂浆为宜。3.2 施工前应进行排板设计,并绘制相关图纸,以方便配料

13、并减少现场切锯工作量,计算板材和配件重量;3.3 板材安装前应保证基层底面平整,如不平整可先做1:3水泥砂浆找平层再安装板材;3.4 板材安装前应复核板材尺寸和实际尺寸,板材和主体结构之间应预留建隙,宜采用柔性连接,并应满足结构设计要求。;3.5 板材间涂抹粘结剂前应先将基层清理干净,粘结剂灰应饱满均匀,厚度不应大于5mm,饱满度应大于80%;3.6 无洞口隔墙,板材从一端向另一端顺序安装;3.7 在墙板上钻孔开槽等,应在板材安装完毕后且板Si内粘结剂达到设计强度后方可进行,并应使用专用工具,严禁剔凿;3.8 当内墙板纵横交错时,应避免十字墙或丁字墙两个方向同时安装,应先安装其中一个方向的墙板

14、,待粘结剂达到设计强度后再安装另一个方向的墙板。4、成品保护措施4.1、 水电专业的管线及预埋件应注意保护,防止碰撞损坏。4.2、 预埋的埋件应加强保护,不得踩踏、破坏。4.3、 运料车应平稳行驶,防止碰撞墙体角部,导致墙体缺棱掉角。4.4、 水电专业必须与土建专业积极配合,避免后剔凿墙体。4.5、 翻拆架子时要/如心,防止损坏已安装好的墙面,并应及时采取保护措施,防止因工序,穿插造成污染和损坏。4.6、 材宜采用专用工具平稳装卸,吊装时应采用宽度不小于50mm的尼龙带兜底起吊,严禁使用钢丝绳吊装。第五章安全文明管理第一节安全保证措施1、施工人员必须进行入场安全教育,经考试合格后方可进场。进入

15、施工现场必须戴合格安全帽,系好下额带,锁好带扣。2、所有洞口临边防护按安全交底执行。施工中注意风洞口等各种安全维护措施,并设专人检查。3、外立面操作时,作业层下一排脚手架上需挂安全网。4、室内脚手架必须采用双排,脚手架不得与墙相连。5、施工电梯司机必须严格遵守纪律,按照规程操作。6、楼梯间及光线较差的房间必须接通低压电,保证房间施工及通行的照明。7、墙身高度超过1.2m以上时,应搭设脚手架;高度超过4.0m时采用的脚手架必须支设安全网,用外脚手架应设防护栏杆和挡脚板方可砌筑,高处作业无防护时必须系好安全带。8、同一块脚手板上的操作人员不应超过2人。不准站在墙顶上做划线、刮缝及清扫墙面或检查大角垂直度等工作。9、脚手架上堆料量(均布荷载每m2不得超过200kg,集中荷载不超过150kg)0不准用不稳固的工具或物体在脚手板面上垫高作业。10、安装作业面下方不得有人,交叉作业必须设置可靠、安全的防护隔离层。挂线的坠物必须牢固。不得站在墙顶上行走、作业。第二节文明施工措施1、施工必须做到工完场清,及时收集落地灰。2、清理后的废料等垃圾用水泥袋装好
