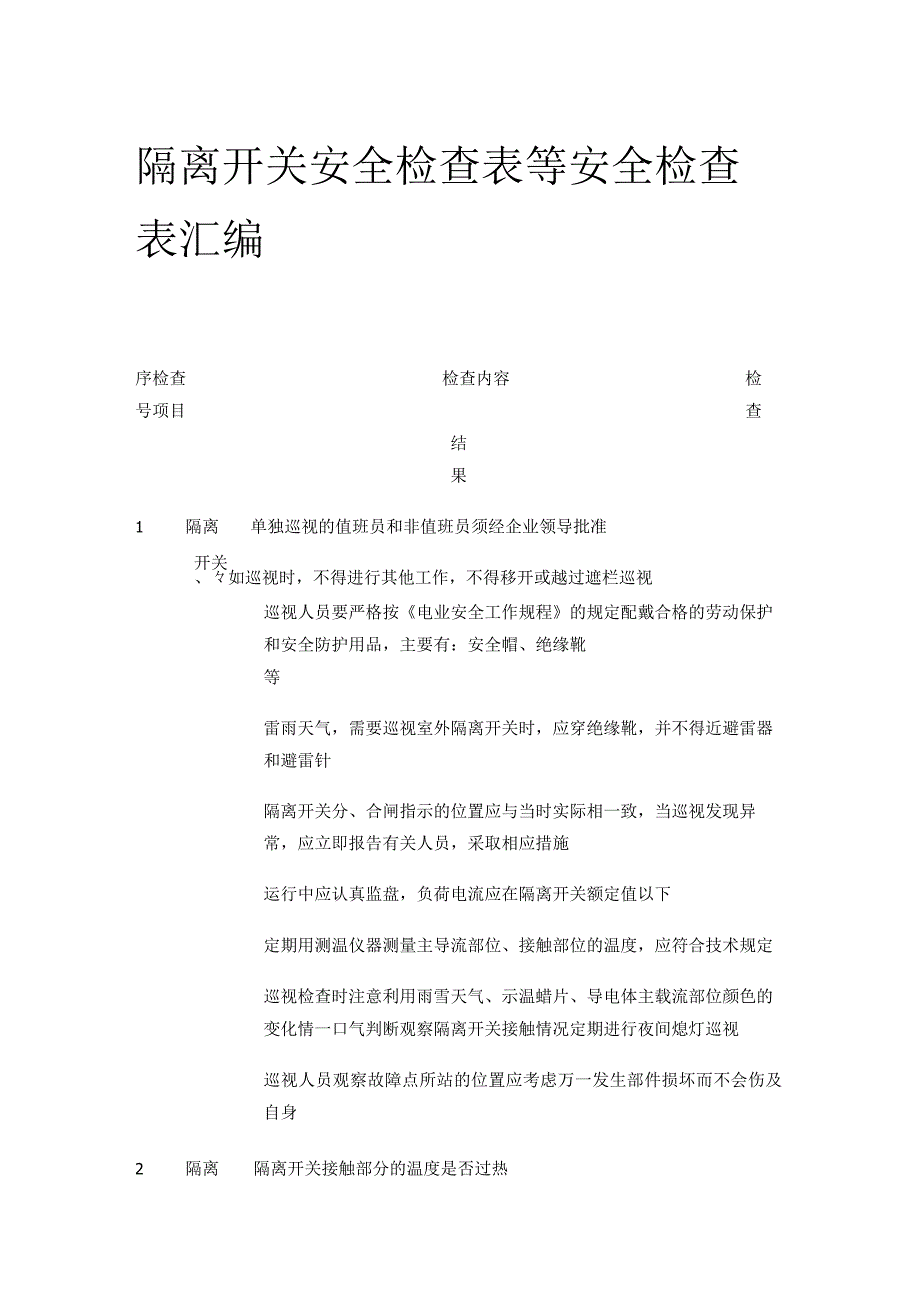

隔离开关安全检查表等 安全检查表汇编(全).docx_第1页
第1页 / 共19页

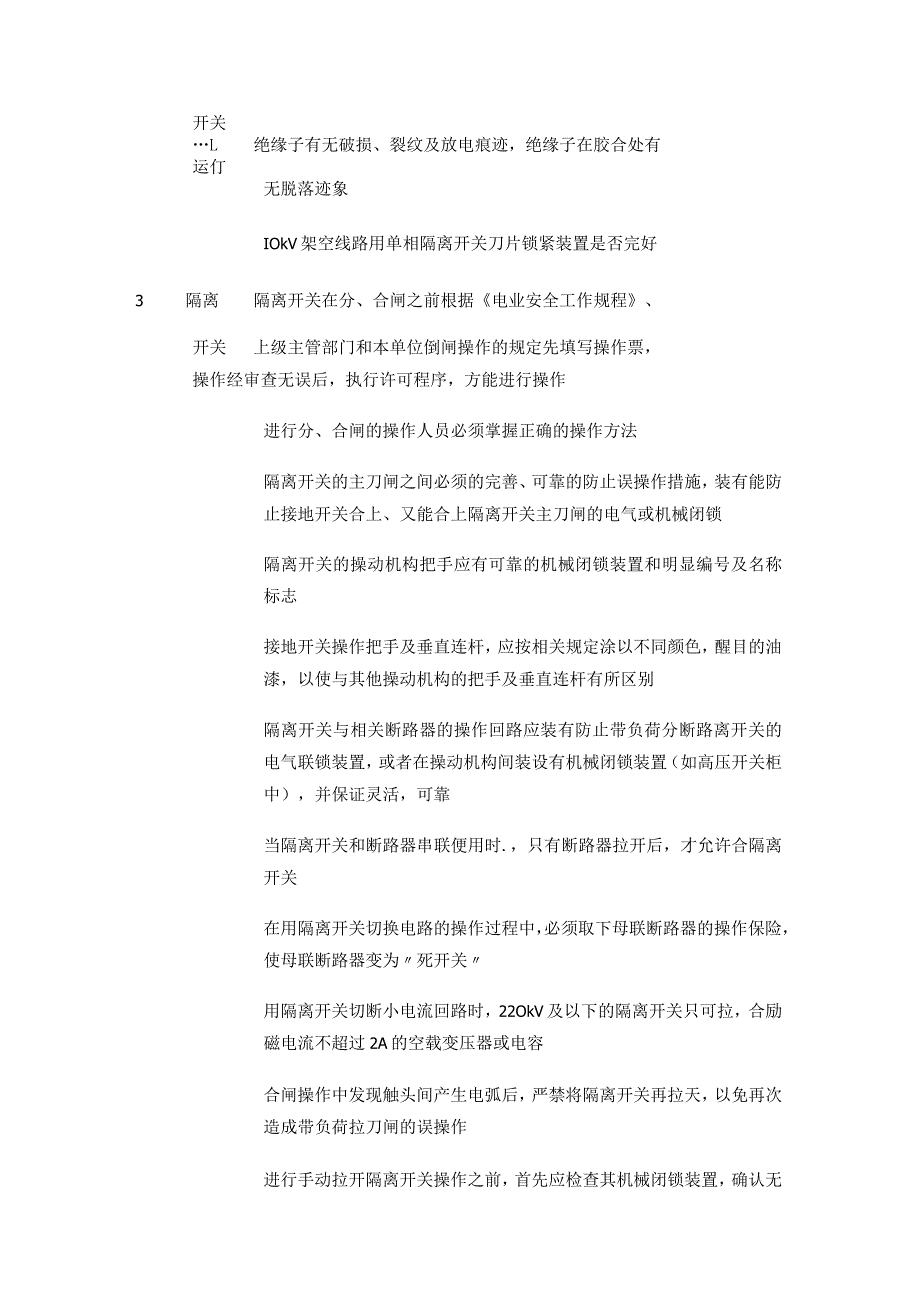

隔离开关安全检查表等 安全检查表汇编(全).docx_第2页
第2页 / 共19页

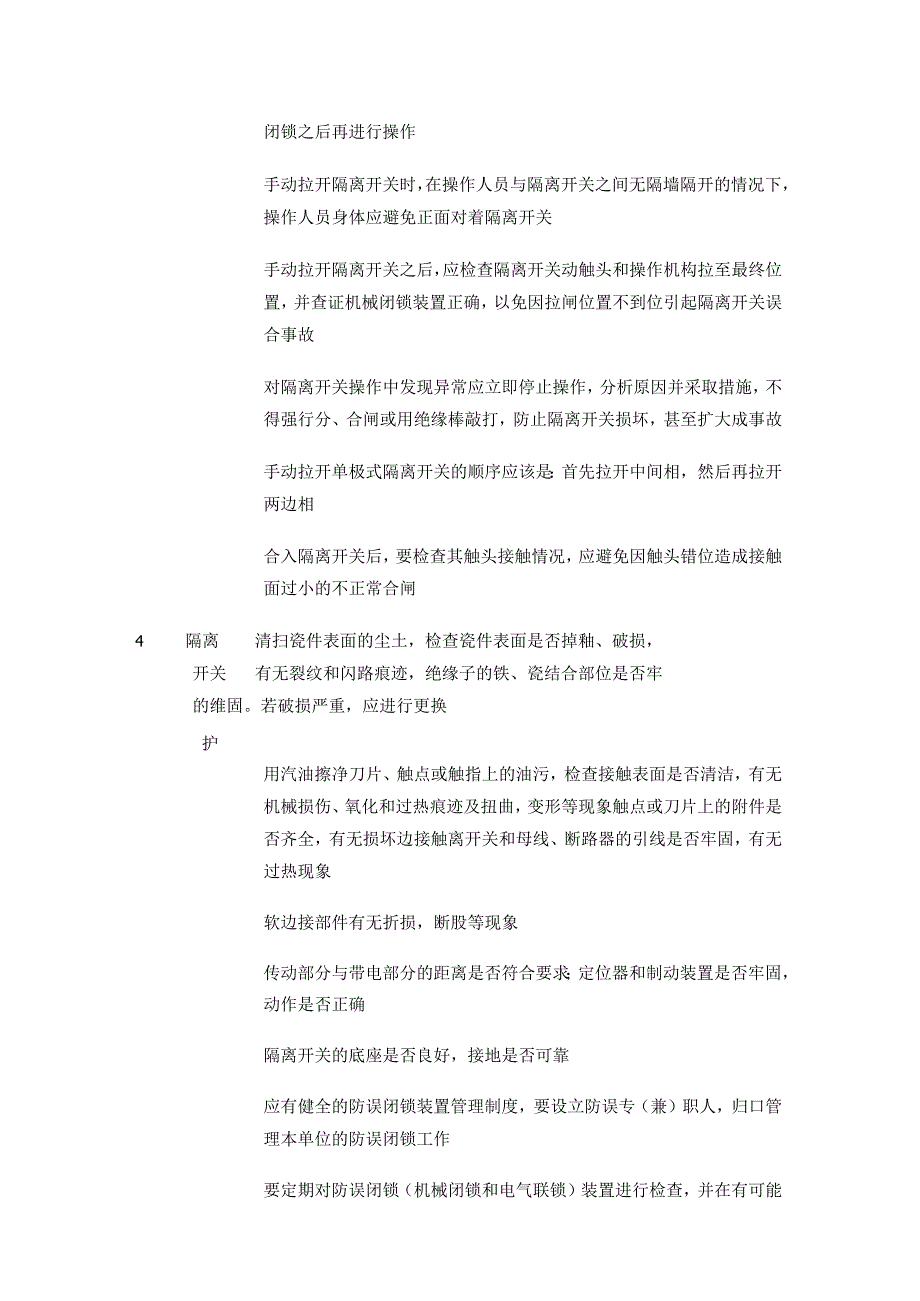

隔离开关安全检查表等 安全检查表汇编(全).docx_第3页
第3页 / 共19页
隔离开关安全检查表等 安全检查表汇编(全).docx_第4页
第4页 / 共19页
隔离开关安全检查表等 安全检查表汇编(全).docx_第5页
第5页 / 共19页
隔离开关安全检查表等 安全检查表汇编(全).docx_第6页
第6页 / 共19页
隔离开关安全检查表等 安全检查表汇编(全).docx_第7页
第7页 / 共19页
隔离开关安全检查表等 安全检查表汇编(全).docx_第8页
第8页 / 共19页
隔离开关安全检查表等 安全检查表汇编(全).docx_第9页
第9页 / 共19页
隔离开关安全检查表等 安全检查表汇编(全).docx_第10页
第10页 / 共19页
亲,该文档总共19页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《隔离开关安全检查表等 安全检查表汇编(全).docx》由会员分享,可在线阅读,更多相关《隔离开关安全检查表等 安全检查表汇编(全).docx(19页珍藏版)》请在第壹文秘上搜索。

1、隔离开关安全检查表等安全检查表汇编序检查检查内容检号项目查结果1 隔离单独巡视的值班员和非值班员须经企业领导批准开关、如巡视时,不得进行其他工作,不得移开或越过遮栏巡视巡视人员要严格按电业安全工作规程的规定配戴合格的劳动保护和安全防护用品,主要有:安全帽、绝缘靴等雷雨天气,需要巡视室外隔离开关时,应穿绝缘靴,并不得近避雷器和避雷针隔离开关分、合闸指示的位置应与当时实际相一致,当巡视发现异常,应立即报告有关人员,采取相应措施运行中应认真监盘,负荷电流应在隔离开关额定值以下定期用测温仪器测量主导流部位、接触部位的温度,应符合技术规定巡视检查时注意利用雨雪天气、示温蜡片、导电体主载流部位颜色的变化情

2、一口气判断观察隔离开关接触情况定期进行夜间熄灯巡视巡视人员观察故障点所站的位置应考虑万一发生部件损坏而不会伤及自身2 隔离隔离开关接触部分的温度是否过热开关L绝缘子有无破损、裂纹及放电痕迹,绝缘子在胶合处有运仃无脱落迹象IOkV架空线路用单相隔离开关刀片锁紧装置是否完好3 隔离隔离开关在分、合闸之前根据电业安全工作规程、开关上级主管部门和本单位倒闸操作的规定先填写操作票,操作经审查无误后,执行许可程序,方能进行操作进行分、合闸的操作人员必须掌握正确的操作方法隔离开关的主刀闸之间必须的完善、可靠的防止误操作措施,装有能防止接地开关合上、又能合上隔离开关主刀闸的电气或机械闭锁隔离开关的操动机构把手

3、应有可靠的机械闭锁装置和明显编号及名称标志接地开关操作把手及垂直连杆,应按相关规定涂以不同颜色,醒目的油漆,以使与其他操动机构的把手及垂直连杆有所区别隔离开关与相关断路器的操作回路应装有防止带负荷分断路离开关的电气联锁装置,或者在操动机构间装设有机械闭锁装置(如高压开关柜中),并保证灵活,可靠当隔离开关和断路器串联便用时.,只有断路器拉开后,才允许合隔离开关在用隔离开关切换电路的操作过程中,必须取下母联断路器的操作保险,使母联断路器变为死开关用隔离开关切断小电流回路时,22OkV及以下的隔离开关只可拉,合励磁电流不超过2A的空载变压器或电容合闸操作中发现触头间产生电弧后,严禁将隔离开关再拉天,

4、以免再次造成带负荷拉刀闸的误操作进行手动拉开隔离开关操作之前,首先应检查其机械闭锁装置,确认无闭锁之后再进行操作手动拉开隔离开关时,在操作人员与隔离开关之间无隔墙隔开的情况下,操作人员身体应避免正面对着隔离开关手动拉开隔离开关之后,应检查隔离开关动触头和操作机构拉至最终位置,并查证机械闭锁装置正确,以免因拉闸位置不到位引起隔离开关误合事故对隔离开关操作中发现异常应立即停止操作,分析原因并采取措施,不得强行分、合闸或用绝缘棒敲打,防止隔离开关损坏,甚至扩大成事故手动拉开单极式隔离开关的顺序应该是:首先拉开中间相,然后再拉开两边相合入隔离开关后,要检查其触头接触情况,应避免因触头错位造成接触面过小

5、的不正常合闸4 隔离清扫瓷件表面的尘土,检查瓷件表面是否掉釉、破损,开关有无裂纹和闪路痕迹,绝缘子的铁、瓷结合部位是否牢的维固。若破损严重,应进行更换护用汽油擦净刀片、触点或触指上的油污,检查接触表面是否清洁,有无机械损伤、氧化和过热痕迹及扭曲,变形等现象触点或刀片上的附件是否齐全,有无损坏边接触离开关和母线、断路器的引线是否牢固,有无过热现象软边接部件有无折损,断股等现象传动部分与带电部分的距离是否符合要求;定位器和制动装置是否牢固,动作是否正确隔离开关的底座是否良好,接地是否可靠应有健全的防误闭锁装置管理制度,要设立防误专(兼)职人,归口管理本单位的防误闭锁工作要定期对防误闭锁(机械闭锁和

6、电气联锁)装置进行检查,并在有可能条件下,会同防误专责人、运行值班员定期对闭锁装置进行试操作,以防止正常运行操作时失灵户外手动操动机构上装设的电磁锁或机械锁要严格管理并有防雨、防灰尘的措施,以防进水后电磁锁锈死而打不开5 隔离检修前,应根据电业安全工作规程、上级主管部门开关的规定先填写工作票,经审查无误后,执行工作许可程的检序方能进行操作修作业人员进入现场,必须戴好安全帽,穿好工作服开工前应向作业人员明确交待工作任务,工作地点的安全注意事项认真核对设备名称、编号、均应与工作票相符严格执行验电、挂接地线及工作许可制度工作地点装设安全围栏,并悬挂“在此工作!标示牌在相邻带电设备悬挂止步,高压危险!

7、标示牌设专人监护,随时纠正违规动作,监督工作人员的动作行为与带电导体保持电业安全工作规程(发电厂和变电所电气部分)规定的安全距离检修工作台(架)或升降设备稳固,可靠,整个工作流程有专人负责指挥按检修工艺的塔定进行拆(装),应有专人扶持各相关部件,使用专用工具(支架)固定使用吊具或绳索传递,绳索应无散脱股现象,捆绑应牢固,同时绳索的截面应符合起吊重量的要求检修前首先应按检修工艺要求对该型隔离开关进行检查测试,并将相关的测试作好记录拆卸下的导电折架应固定于专用支架上,并固定牢固导电折架解体检修前,作业人员必须站在上、下导电管运动方向的两侧检修前,对支柱绝缘子进行检查,如发现有裂纹、损伤(特别是横向

8、)时,应采限措施检修时,无论是临时的搭设的工作支架(平台)或采用升降设备,均不允许碰撞支柱绝缘子,更不能使基承受外力工作过和中,不得在支柱绝缘子上施加横向冲击力拆(装)支柱绝缘子时,应有专人扶持或使用起吊设施配合进行检修时,设备支架上零部件及工具,应使用专用吊具或绳索传递人员在检修现场,必须戴好安全帽,并不得站在重物下方检修前需先将地柱绝缘子与操动机构分离,如需拆下底座,应按检修工艺进行为防止伞型齿轮挤伤手,底座分解时应使两份齿轮脱离啮合拆、装是有专人扶持,为防止单极刀闸自分伤人,应有专人扶持或捆绑拆下的设备放置应稳妥,不得倾斜、损坏,操动机构的金属传动部件应有防锈措施带接地开关的隔离开关必须

9、装设分配权善的防止误操作的机械闭锁装置,在检修时必须调整到灵活,可靠状态检修调试后必须使隔离开关主刀闸合闸后,接地刀闸不能合闸;反之,接地刀闸合闸后,主刀闸不能合闸,主刀闸和接地开关之间的防止误操作机械及电气闭涣必须准确、灵活、可靠互感器安全检查表序检查项目检查内容检号查结果1 互感器的巡视单独巡视的值班员和非值班员须经企业领导批准巡视时,不得进行其他工作,不得移开或越过遮栏巡视人员要严格按电业安全工作规程的规定配戴合格的劳动保护和安全防护用品,主要有:安全帽、绝缘靴等雷雨天气,需要进行室外巡视时,应穿绝缘靴,并不得靠近避雷器和避雷针夜间巡视应有良好的照明巡视经路上的电缆沟等盖板应完好,稳固巡

10、视路线上不得堆放障碍物。如检修期间需要揭开盖板或堆放器材,有碍巡视路线时,应在其周围设围栏和警示灯高压设备发生接地时,室内不得靠近故障点4m以内,室外不得靠近故障点8m以内,进入上述范围内的人员必须穿绝缘靴,接触设备和构架时,应戴绝缘手套任何运行中的星形接线设备中性点、耦合电容器(电容式电压互感器)的接地刀闸等均应视为带电设备,不得触及任何设备其带电部位距离地面高度小于2.3m(室内)或2.5m(室外)时,巡视人员不得靠近设备,保持对设备不停电时的安全距离:IOKv0.7m,35kV1.0m,IlOkV1.5m,220kV3.0m,500kV5.0m2 互感器安全运电流互感器二次回路不允许安装

11、熔断器运行中,如需拆除电流互感器二次回路中电流 表,应将电流表的两个接线端子短接后,再拆 除电流表行要求运行中的电流互感器二次侧不需要接入任何副负荷时,应该使用铜导线将起副绕组端子短接在中性点非直接接地系统中,三相三柱式Y/Y接线的电压互感器高压侧中性点不允许接地在35kV及以下的电压互感器中,为切除电压互感器高压绕组侧的相间短路故障,在电压互感器高压侧均应安装高压熔断器3互感器外部检查、补(气)、 清扫安全要求在互感器检修前,必须接电业安全工作规程要求,填写工作票,办理工作许可手续工作全过程中均按要求正确地穿戴劳动保护用品,安全帽,绝缘手套,绝缘鞋等高处作业需使用安全带、穿防滑鞋高处作业必须

12、使用专用爬梯,梯子必须有防滑措施,安放稳固,并设专人扶持严禁攀登互感器套管瓷裙上、下电容式电压互感器作业前应分节对地放电严防外力造成瓷套剧烈晃动,损伤设备造成渗、漏油IlOkV及以上电磁式互感器应采用真空注油油位应适应,使之在低低环境温度时有微正压,油假发过高时应适当放油互感器所有接地端子均应可靠接地外壳接地螺栓应与接地网直接相联,不能通过基础螺栓相联应清除外绝缘积污,但不得刮伤瓷套的釉面若压力表黑色指针偏出绿色正常压力(表压V0.35Mpa)时,应及时停电进行补充合格的SF6气体SF6气体含水量超过300uLL时,应尽快退出运行并处理4互感器一次引作业人员作业时须戴安全帽、戴手套,正确选线拆

13、除和装复用工、器具要求在可能误登的架构上,应悬挂“禁止攀登,高压危险!标志牌应采用绝缘杆或绝缘绳传递引线及固定引线,防止摆动引线安装不可过紧电压互感器一次引线不可压在膨胀器帽的上方5互感器二次引作业人员作业时须戴安全帽、戴手套,正确选线拆除和装复用工、器具在可能误登的架构上,应悬挂禁止攀登,高压危险标示牌应采用绝缘杆或绝缘绳传递引线及固定引线,防止摆动取下熔断器,验电确认无电压后方可开始工作电压互感器应注意二次回路反馈电压接、拆前做好标记,并用绝缘带包扎线头装复时应认真对,保证接线正确无误摇测绝缘电阻不小于IM作业人员使用的工具与带电体采取绝缘隔离6互感器现场检现场检修必须搭设检修平台,确保安

14、全作业修(含现场干燥)安全要求作业者须戴安全帽,使用安全带,穿防滑鞋使用有防滑措施的爬梯上、下,安放稳固设备下方不得站人地面上的工作人员应戴安全帽使用专用吊具吊装零部件或用绳索传递干燥过程应均匀加温,防止局部过热,器身温度控制在不超过80。C(无油干燥)干燥热风温度不得超过80,对热风进口进行必要防护,使绝缘不受热风直接冲击,严防火星进入器身7互感器现场滤检修电源应装有漏电保护器油和注油安全要求滤油机外壳应可靠接地滤油机电源开关的操作把手应绝缘良好应使用专用爬梯作业,梯子必须有防滑措施,安放稳固,并设专人扶持上、下梯子时,应清除鞋底油污须设专人看管滤油设备,认真检查油路管道阀门及接头,防止跑、漏油漏油点应用容器盛接,防止污染地面油加温应控制在6070C使用内装加热器加温时,开机顺序应先开启滤油机,待油路畅通后,再投入加热器。停机操作顺序则相反IlOkV及以上互感器应真空注油不应采用注油后再抽真空的方式作业现场严禁吸烟和明火作业现场不得有易燃、易爆物品备好合格、足够、必要的消防器具8互感器的现场应通知与本作业无关人员撤离现场密封安全要求
