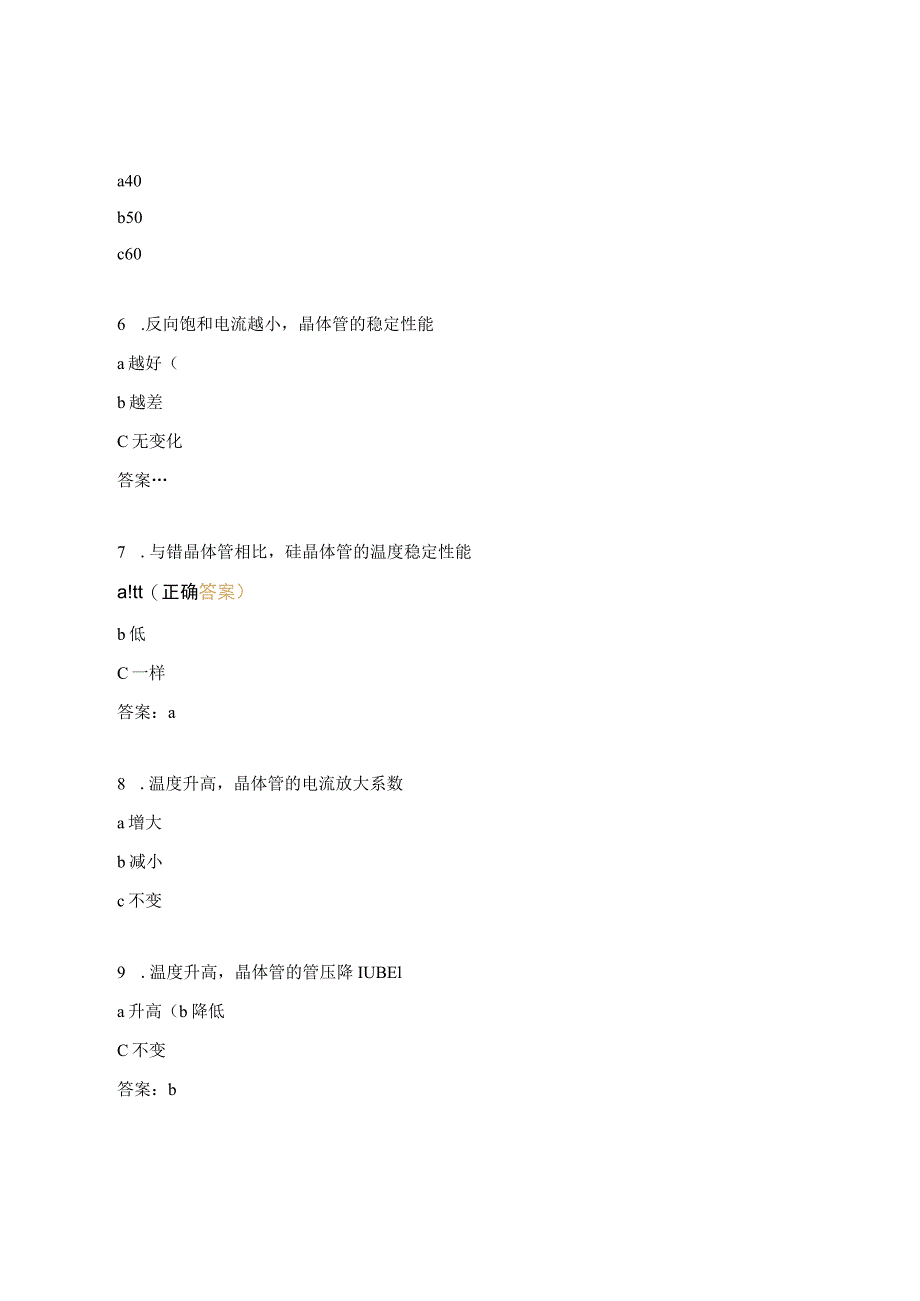

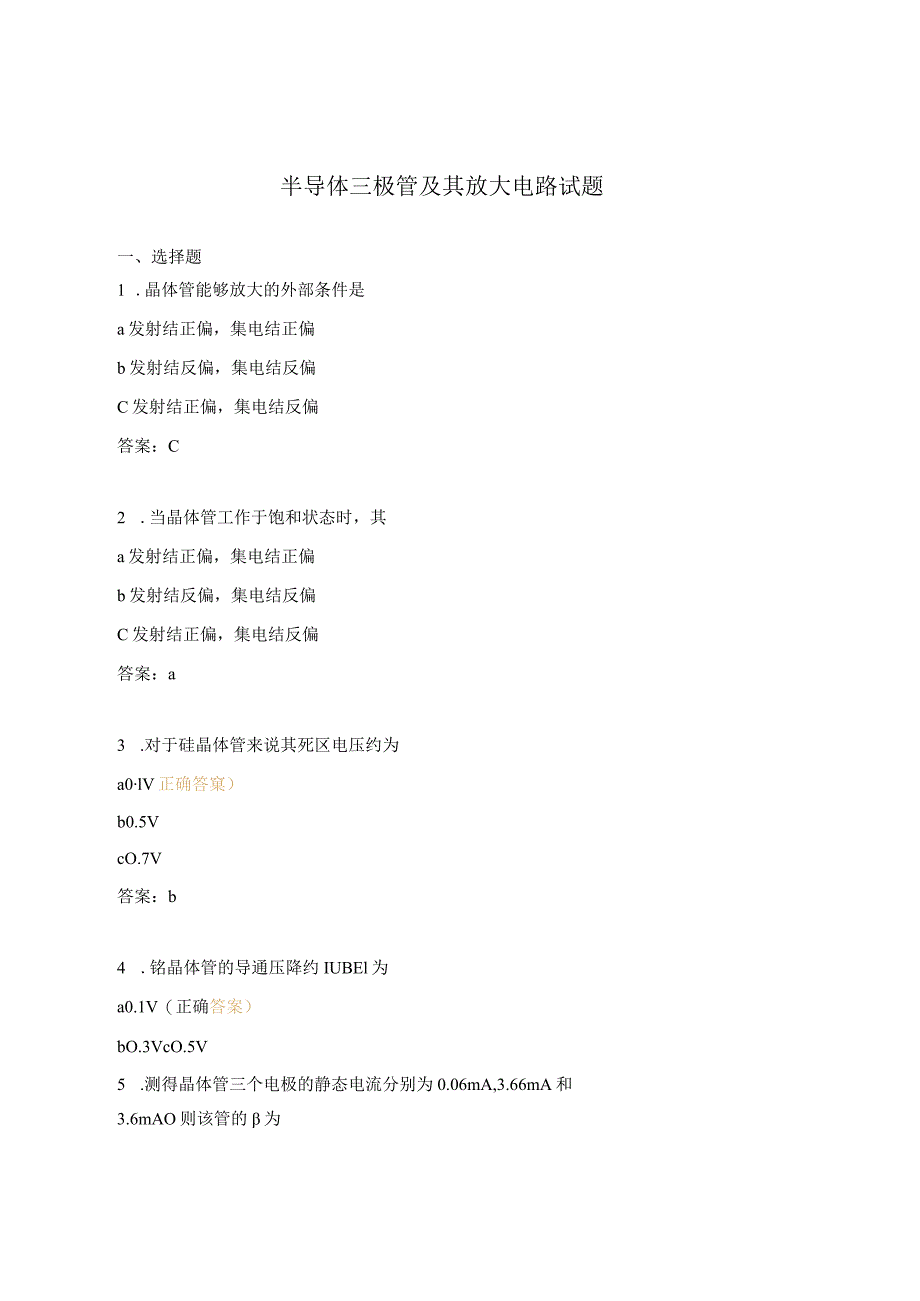

1、半导体三极管及其放大电路试题一、选择题1 .晶体管能够放大的外部条件是a发射结正偏，集电结正偏b发射结反偏，集电结反偏C发射结正偏，集电结反偏答案：C2 .当晶体管工作于饱和状态时，其a发射结正偏，集电结正偏b发射结反偏，集电结反偏C发射结正偏，集电结反偏答案：a3 .对于硅晶体管来说其死区电压约为a0lV正确答窠）b0.5VcO.7V答案：b4 .铭晶体管的导通压降约IUBEl为a0.1V（正确答案）bO.3VcO.5V5 .测得晶体管三个电极的静态电流分别为0.06mA,3.66mA和3.6mAO则该管的为a40b50c606 .反向饱和电流越小，晶体管的稳定性能a越好（b越差C无变化答案

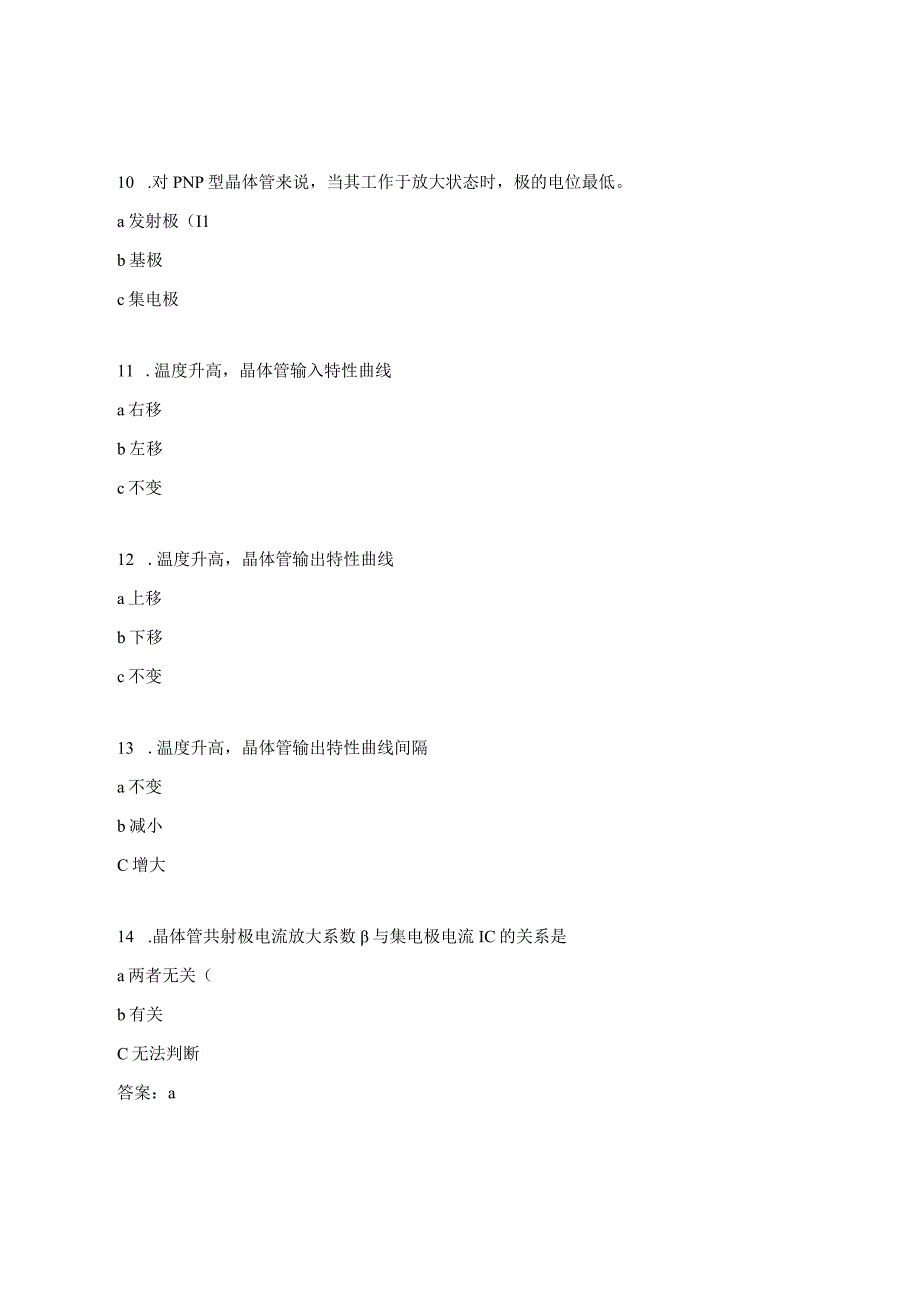

2、7 .与错晶体管相比，硅晶体管的温度稳定性能a!tt（正确答案）b低C一样答案：a8 .温度升高，晶体管的电流放大系数a增大b减小c不变9 .温度升高，晶体管的管压降IUBEla升高（b降低C不变答案：b10 .对PNP型晶体管来说，当其工作于放大状态时，极的电位最低。a发射极（I1b基极c集电极11 .温度升高，晶体管输入特性曲线a右移b左移c不变12 .温度升高，晶体管输出特性曲线a上移b下移c不变13 .温度升高，晶体管输出特性曲线间隔a不变b减小C增大14 .晶体管共射极电流放大系数与集电极电流IC的关系是a两者无关（b有关C无法判断答案：a15 .当晶体管的集电极电流ICmIc时，下
3、列说法正确的是a晶体管一定被烧毁I制b晶体管的PC=PCMc晶体管的B一定减小16 .对于电压放大器来说，越小，电路的带负载能力越强a输入电阻（b输出c电压放大倍数17 .测得晶体管三个电极对地的电压分别为2V、-8V、-2.2V,则该管为aNPN型错管bPNP型铸管cPNP型硅管答案：b18 .测得晶体管三个电极对地的电压分别为2V、6V、22V,则该管a处于饱和状态（b放大状态C截止状态d已损坏答案：C19在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位a同相（正确答案）b反相c相差90度答案：b20在单级共射放大电路中，若输入电压为正弦波形，而输出波形则出现了底部被削平
4、的现象，这种失真是失真a饱和b截止c饱和和截止21.引起上题放大电路输出波形失真的主要原因是a输入电阻太小：Z）b静态工作点偏低C静态工作点偏高23.利用微变等效电路可以计算晶体管放大电路的a输出功率,b静态工作点c交流参数答案：C25 .既能放大电压，也能放大电流的是放大电路。a共射极止mb共集电极C共基极26 .引起放大电路静态工作不稳定的主要因素是a晶体管的电流放大系数太大，；三)b电源电压太高c晶体管参数随环境温度的变化而变化27 .在放大电路中，直流负反馈可以a提高晶体管电流放大倍数的稳定性i-)b提高放大电路的放大倍数C稳定电路的静态工作点答案：C28 .可以放大电压，但不能放大电
5、流的是放大电路。a共射极川b共集电极C共基极29 .射极输出器无放大的能力。a电压b电流C功率30 .在共射、共集和共基三种基本放大电路中，输出电阻最小的是放大电路。a共射极（正Eb共集电极C共基极31 .与空载相比，接上负载后，放大电路的动态范围一定a不变b变大C变小32 .某放大电路在负载开路时的输出电压为4V,接入3kQ的负载后输出电压降为3V,则此电路的输出电阻为a0.5kW（lbIkWc2kW答案：b35 .在多级放大电路中，即能放大直流信号，又能放大交流信号的是多级放大电路。a阻容耦合（b变压器耦合C直接耦合答案：C36 .工作在放大区的某三极管，如果当IB从12A增大到22A时，IC从ImA变为2mA,那么它的P约为。A.83B.91ClOo（正确答窠）二、判断题55 .只有电路既放大电流又放大电压，才称其有放大作用；（）答案：56 .放大电路中输出的电流和电压都是由有源元件提供的；（）答案：57 .电路中各电量的交流成份是交流信号源提供的；（）答案：XI58 .放大电路必须加上合适的直流电源才能正常工作；（）答案：59 .由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化;（）（：）答案：60 .只要是共射放大电路，输出电压的底部失真都是饱和失真。（）答案：
