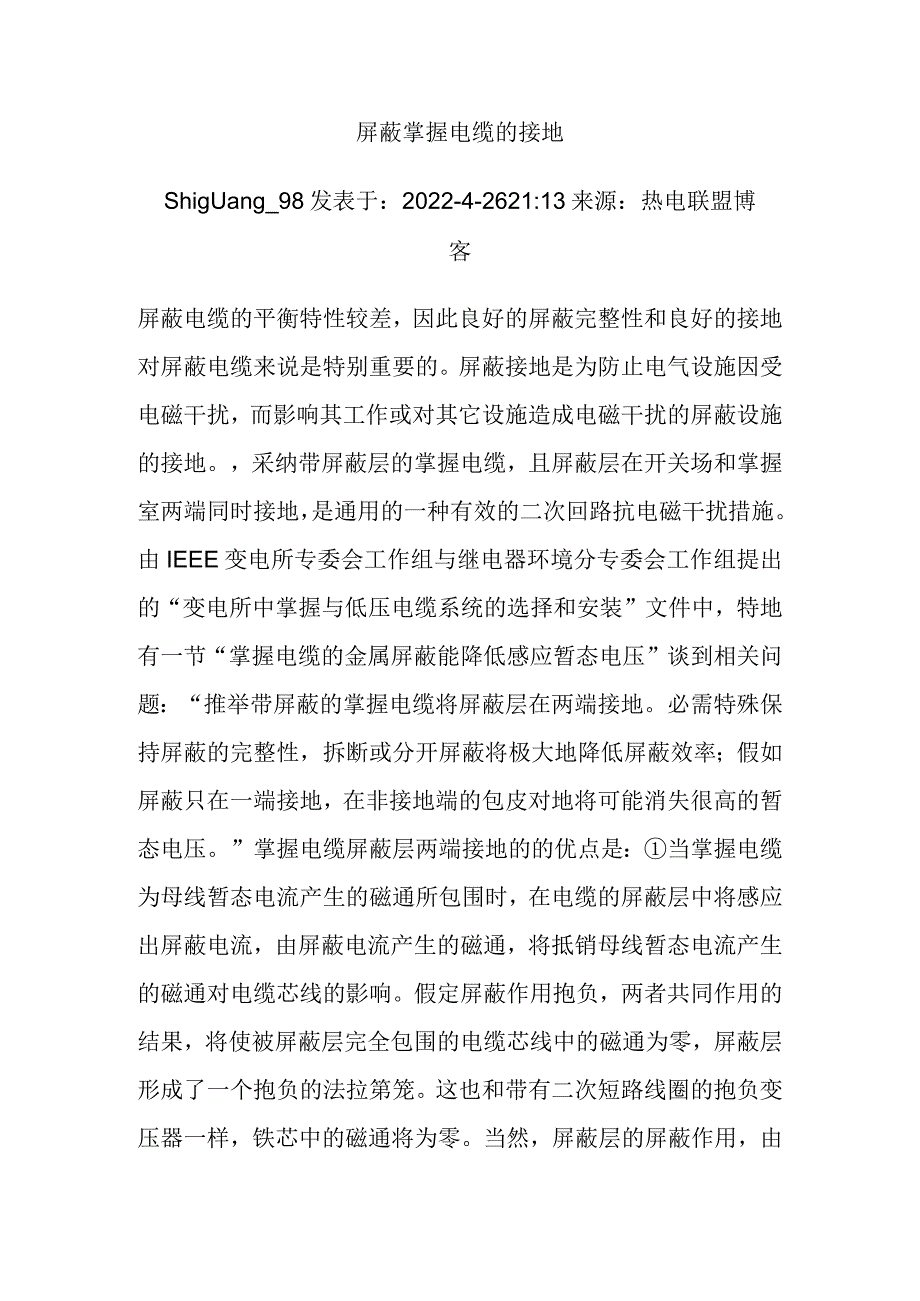

1、屏蔽掌握电缆的接地ShigUang_98发表于：2022-4-2621:13来源：热电联盟博客屏蔽电缆的平衡特性较差，因此良好的屏蔽完整性和良好的接地对屏蔽电缆来说是特别重要的。屏蔽接地是为防止电气设施因受电磁干扰，而影响其工作或对其它设施造成电磁干扰的屏蔽设施的接地。，采纳带屏蔽层的掌握电缆，且屏蔽层在开关场和掌握室两端同时接地，是通用的一种有效的二次回路抗电磁干扰措施。由IEEE变电所专委会工作组与继电器环境分专委会工作组提出的“变电所中掌握与低压电缆系统的选择和安装”文件中，特地有一节“掌握电缆的金属屏蔽能降低感应暂态电压”谈到相关问题：“推举带屏蔽的掌握电缆将屏蔽层在两端接地。必需特殊

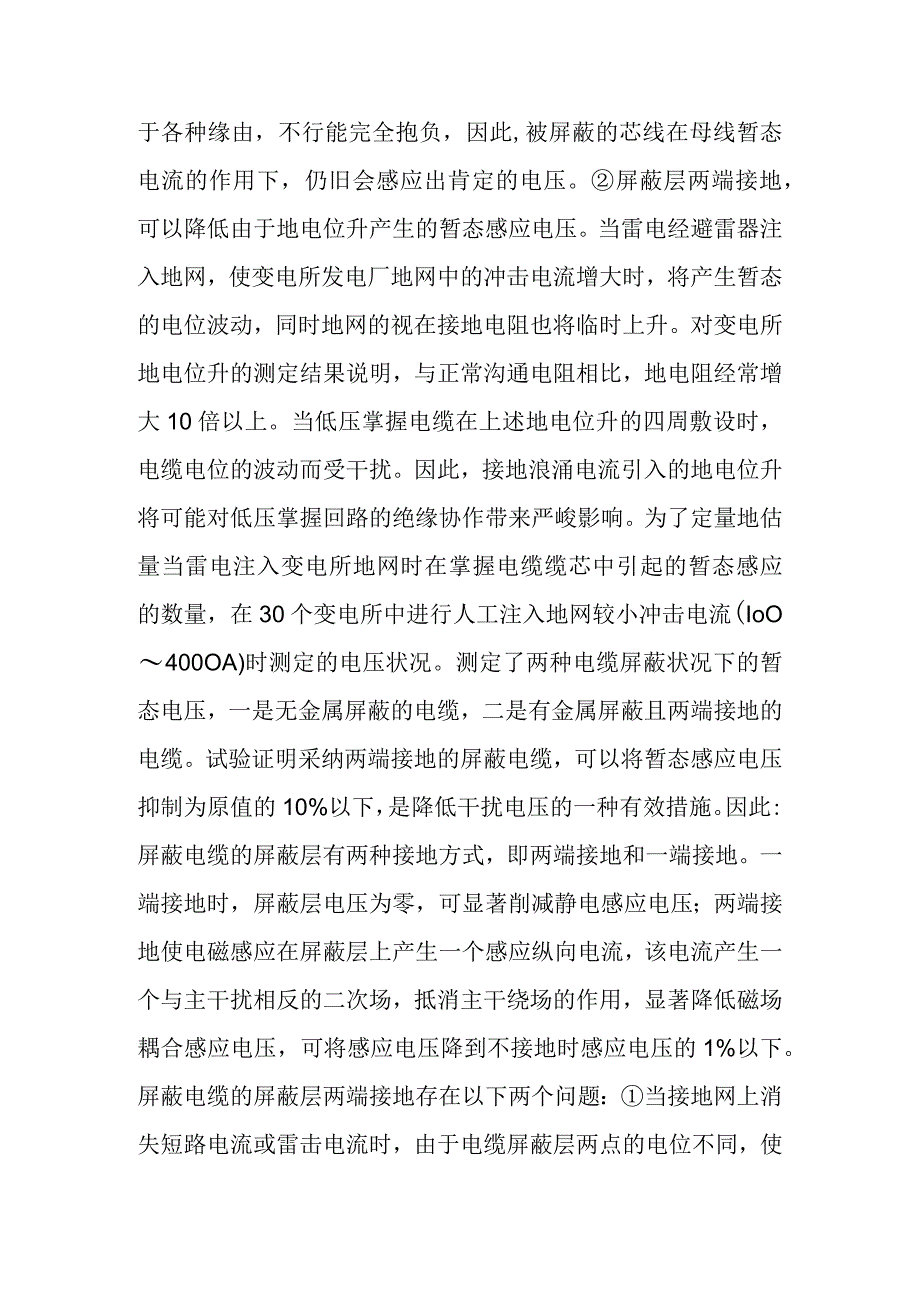

2、保持屏蔽的完整性，拆断或分开屏蔽将极大地降低屏蔽效率；假如屏蔽只在一端接地，在非接地端的包皮对地将可能消失很高的暂态电压。”掌握电缆屏蔽层两端接地的的优点是：当掌握电缆为母线暂态电流产生的磁通所包围时，在电缆的屏蔽层中将感应出屏蔽电流，由屏蔽电流产生的磁通，将抵销母线暂态电流产生的磁通对电缆芯线的影响。假定屏蔽作用抱负，两者共同作用的结果，将使被屏蔽层完全包围的电缆芯线中的磁通为零，屏蔽层形成了一个抱负的法拉第笼。这也和带有二次短路线圈的抱负变压器一样，铁芯中的磁通将为零。当然，屏蔽层的屏蔽作用，由于各种缘由，不行能完全抱负，因此,被屏蔽的芯线在母线暂态电流的作用下，仍旧会感应出肯定的电压。屏
3、蔽层两端接地，可以降低由于地电位升产生的暂态感应电压。当雷电经避雷器注入地网，使变电所发电厂地网中的冲击电流增大时，将产生暂态的电位波动，同时地网的视在接地电阻也将临时上升。对变电所地电位升的测定结果说明，与正常沟通电阻相比，地电阻经常增大10倍以上。当低压掌握电缆在上述地电位升的四周敷设时，电缆电位的波动而受干扰。因此，接地浪涌电流引入的地电位升将可能对低压掌握回路的绝缘协作带来严峻影响。为了定量地估量当雷电注入变电所地网时在掌握电缆缆芯中引起的暂态感应的数量，在30个变电所中进行人工注入地网较小冲击电流(IoO400OA)时测定的电压状况。测定了两种电缆屏蔽状况下的暂态电压，一是无金属屏蔽

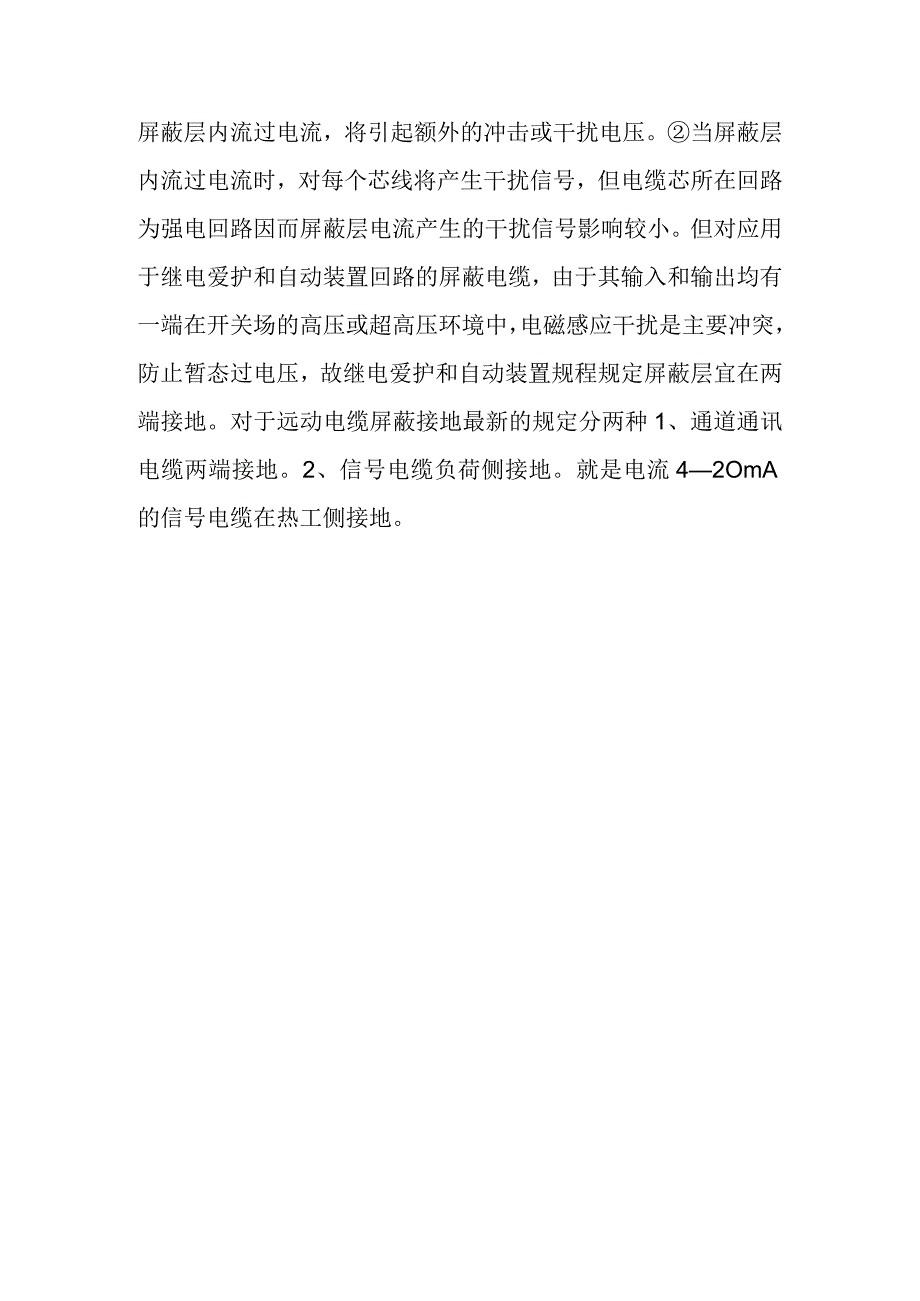

4、的电缆，二是有金属屏蔽且两端接地的电缆。试验证明采纳两端接地的屏蔽电缆，可以将暂态感应电压抑制为原值的10%以下，是降低干扰电压的一种有效措施。因此:屏蔽电缆的屏蔽层有两种接地方式，即两端接地和一端接地。一端接地时，屏蔽层电压为零，可显著削减静电感应电压；两端接地使电磁感应在屏蔽层上产生一个感应纵向电流，该电流产生一个与主干扰相反的二次场，抵消主干绕场的作用，显著降低磁场耦合感应电压，可将感应电压降到不接地时感应电压的1%以下。屏蔽电缆的屏蔽层两端接地存在以下两个问题：当接地网上消失短路电流或雷击电流时，由于电缆屏蔽层两点的电位不同，使屏蔽层内流过电流，将引起额外的冲击或干扰电压。当屏蔽层内流过电流时，对每个芯线将产生干扰信号，但电缆芯所在回路为强电回路因而屏蔽层电流产生的干扰信号影响较小。但对应用于继电爱护和自动装置回路的屏蔽电缆，由于其输入和输出均有一端在开关场的高压或超高压环境中，电磁感应干扰是主要冲突，防止暂态过电压，故继电爱护和自动装置规程规定屏蔽层宜在两端接地。对于远动电缆屏蔽接地最新的规定分两种1、通道通讯电缆两端接地。2、信号电缆负荷侧接地。就是电流42OmA的信号电缆在热工侧接地。
