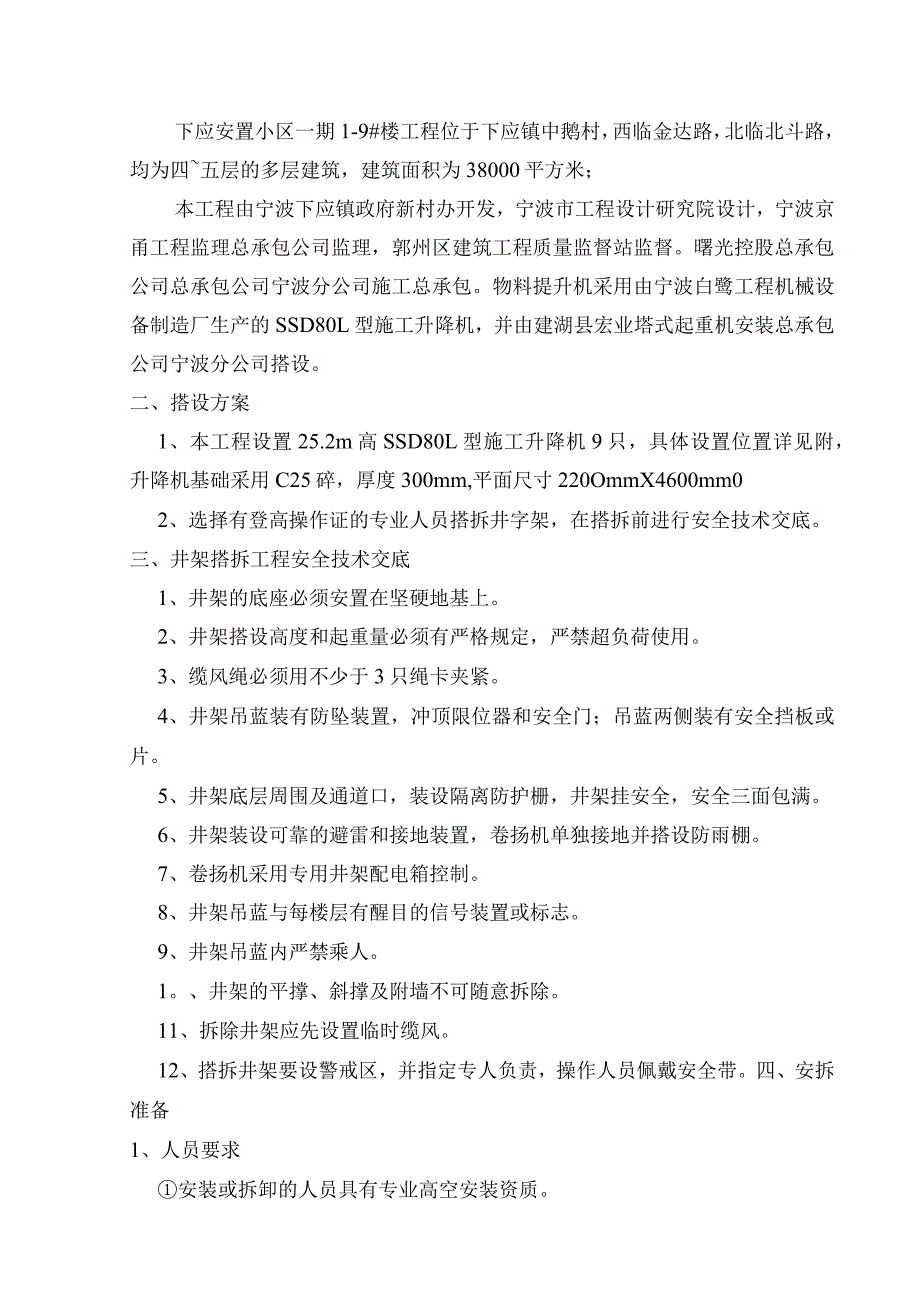

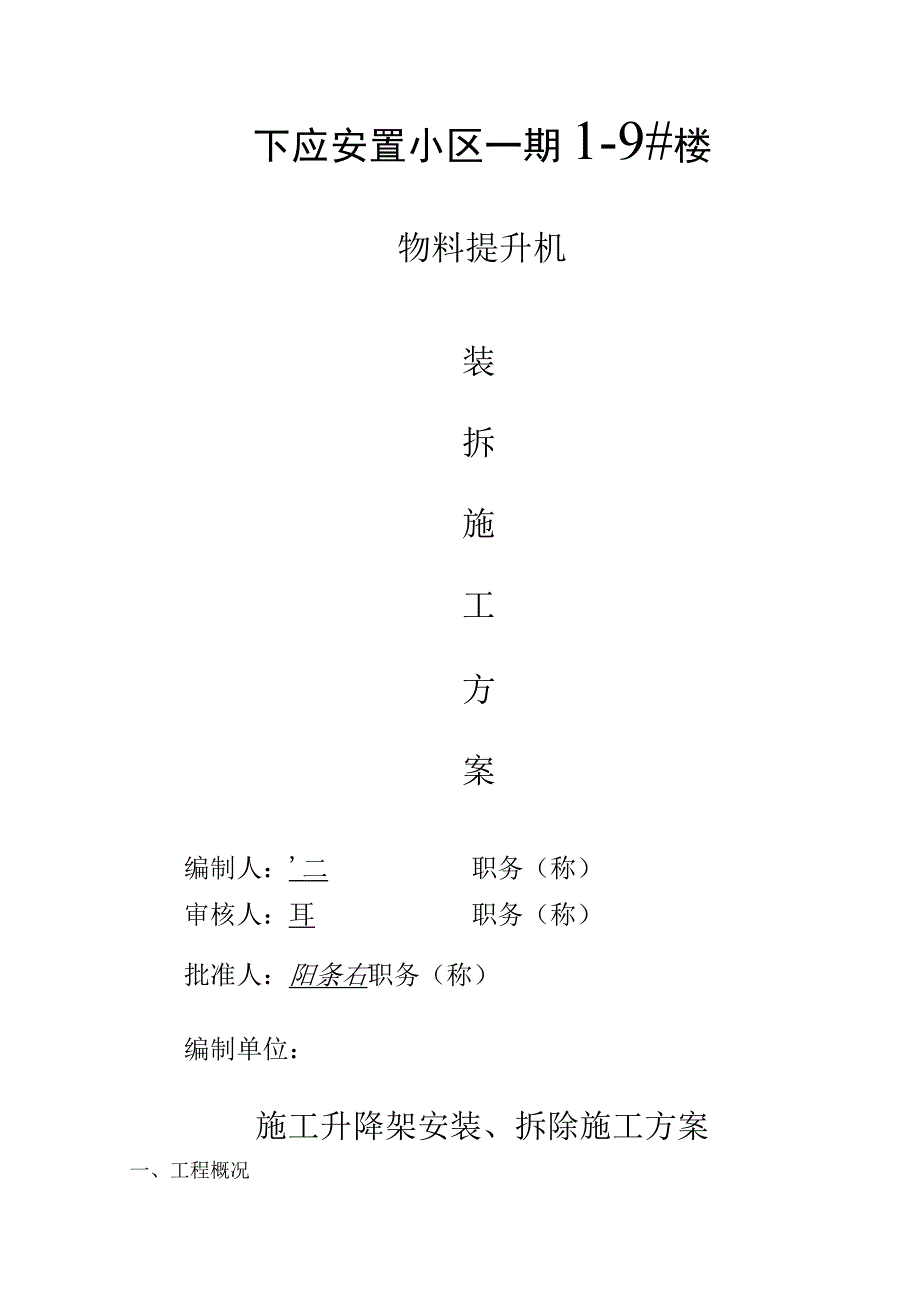

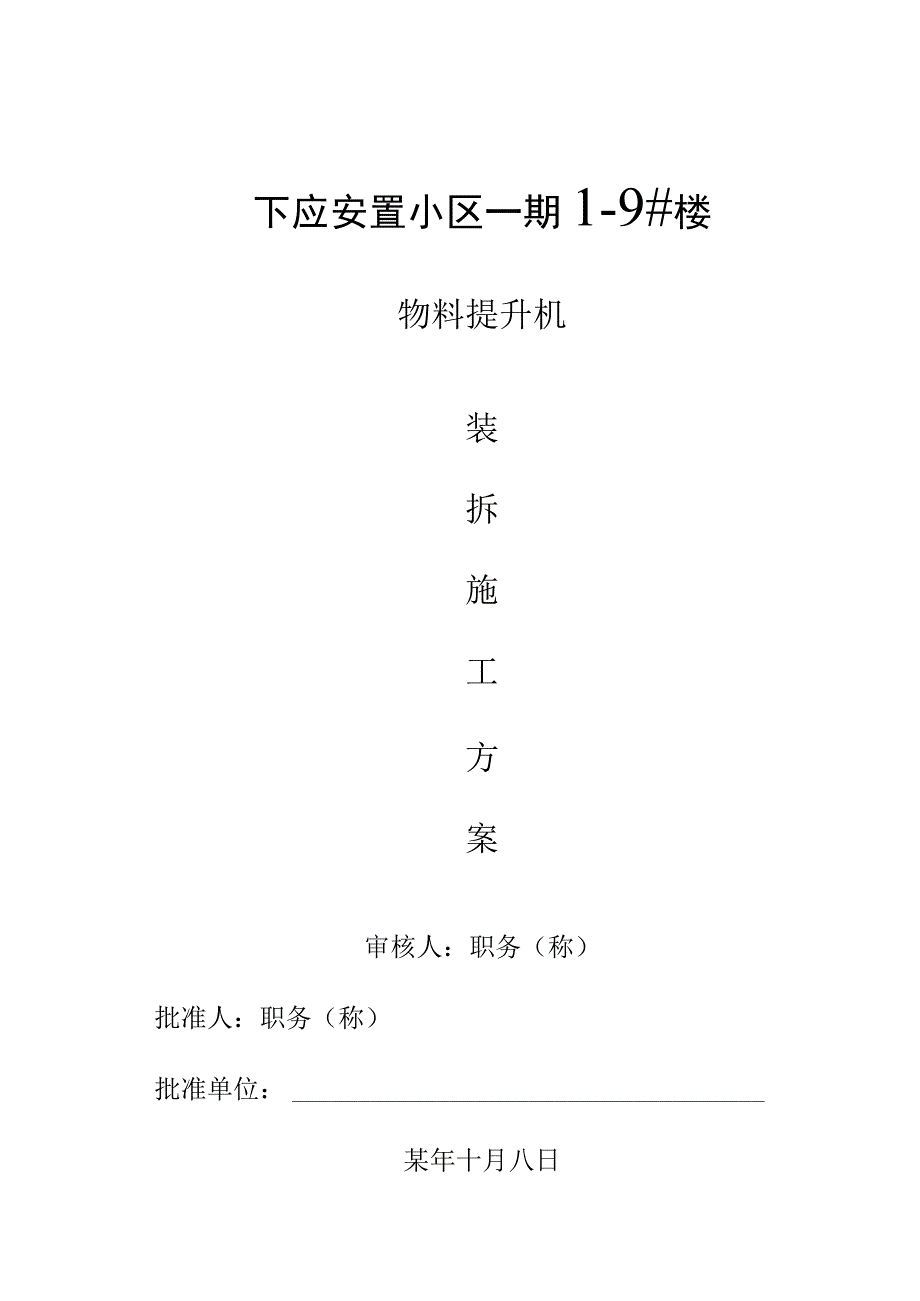

1、下应安置小区一期1-9#楼物料提升机装拆施工方案审核人:职务(称)批准人:职务(称)批准单位:某年十月八日下应安置小区一期1-9#楼物料提升机装拆施工方案编制人:二职务(称)审核人:耳职务(称)批准人:阳条右职务(称)编制单位:施工升降架安装、拆除施工方案一、工程概况下应安置小区一期1-9#楼工程位于下应镇中鹅村,西临金达路,北临北斗路,均为四五层的多层建筑,建筑面积为38000平方米;本工程由宁波下应镇政府新村办开发,宁波市工程设计研究院设计,宁波京甬工程监理总承包公司监理,郭州区建筑工程质量监督站监督。曙光控股总承包公司总承包公司宁波分公司施工总承包。物料提升机采用由宁波白鹭工程机械设备制

2、造厂生产的SSD80L型施工升降机,并由建湖县宏业塔式起重机安装总承包公司宁波分公司搭设。二、搭设方案1、本工程设置25.2m高SSD80L型施工升降机9只,具体设置位置详见附,升降机基础采用C25碎,厚度300mm,平面尺寸220OmmX4600mm02、选择有登高操作证的专业人员搭拆井字架,在搭拆前进行安全技术交底。三、井架搭拆工程安全技术交底1、井架的底座必须安置在坚硬地基上。2、井架搭设高度和起重量必须有严格规定,严禁超负荷使用。3、缆风绳必须用不少于3只绳卡夹紧。4、井架吊蓝装有防坠装置,冲顶限位器和安全门;吊蓝两侧装有安全挡板或片。5、井架底层周围及通道口,装设隔离防护栅,井架挂安

3、全,安全三面包满。6、井架装设可靠的避雷和接地装置,卷扬机单独接地并搭设防雨棚。7、卷扬机采用专用井架配电箱控制。8、井架吊蓝与每楼层有醒目的信号装置或标志。9、井架吊蓝内严禁乘人。1。、井架的平撑、斜撑及附墙不可随意拆除。11、拆除井架应先设置临时缆风。12、搭拆井架要设警戒区,并指定专人负责,操作人员佩戴安全带。四、安拆准备1、人员要求安装或拆卸的人员具有专业高空安装资质。参与安拆的人员熟悉施工升降机的性能、结构特点以及本机的安拆要领,应经过专门培训后持证上岗。安装或拆卸过程中有专人负责,统一指挥。安拆过程中所有施工人员精力集中、动作协调、有序,以防机械或人身事故的发生。2、人员配置 安拆

4、施工升降机时,一般需45名安拆人员协同工作。 人员的配置是:架体上三人。地上一人,一人负责协调指挥。3、工具准备安拆施工升降机时,一般应备有经纬仪、IT手拉葫芦、8X10、22X24双头呆扳手、016尼龙绳(或020麻绳)、3m木跳板、安全带等常用工具。五、安装要求1、安全要求天气恶劣,如雷雨、大雾、下雪、风速超过20ms等不得进行安装作业。安装前,对所有参加安装人员进行技术交底并进行周密的分工以及落实岗位责任。对所用工具事先进行必要的安全检查。指定有经验的人统一指挥。作业区域用绳围圈,悬挂警示标志,并应有专人看护。所有参加安装的人员,不得酒后作业或在作业中嬉戏打闹。安装架体时,每安装2个标准

5、节,应采用临时缆风绳固定,也就是说顶部自由高度不得大于3.6m,以确保施工安全。高空作业人员必须穿防滑靴,系安全带,身体健康,不允许有恐高症人员登高作业。安装作业中使用的工具或零部件一定要拿好、放好,严禁从高空向下抛掷工具或零部件,以免造成工具或零部件的损坏或者人身事故的发生。地面作业人员必须头戴安全帽,同时负责作业区域的安全工作。安装完毕后,应及时搭设进料通道以及卸料平台的防护栏杆等外围设施。六、安装步骤及方法安装的一般步骤是:吊笼一架体一天梁及滑轮组件一地锚、缆风绳和附墙一驱动机构一牵引钢丝绳及对重一安全防护装置(包括电视监控系统、安全围栏、卸料平台、限位装置、配普通卷扬机的防坠器等)。1

6、、地脚螺丝的安装与连接安装前应首先确定吊笼与建筑物的距离,按要求预先浇筑碎基础。基础做好后,艮阿用M20螺母和底座横槽钢和曳引机底座固定在地基上。2、吊笼的安装将吊笼用人工或机械设施搬移至架体底座槽钢围成的底座内就位,用木楞或砖块将其垫高20-30cm,应保持吊笼底部水平,并使吊笼截面处于底座对称中心的位置上。3、架体的安装架体全部采用M16高强度螺栓连接,连接节点必须加装平垫和弹垫且应拧紧,不得漏装、错装,确保连接牢固。安装完第一标准节,必须先校正水平,校正后方可继续向上搭设。架体的水平度误差不大于1/500(同一水平上任意两点高度差VlOmm),垂直度误差不应超过架体搭设高度的1.5%。以

7、后每搭设二个标准节均应进行水平和垂直校正,在确认垂直度、水平度均在要求的范围内方可继续作业。架体截面的对角线长度误差不得超过最大边长名义尺寸的3%,对角线误差不得大于3mmo导轨接头接缝不得大于1mm,接头缝台阶不得大于0.5mm。两导轨平行度误差不得大于3mmo安装架体时,应按后述要求,及时设置缆风绳。架体顶端应装设避雷针,架底亦应作防雷接地,接地电阻应小于10欧姆。4、天梁及滑轮的安装架体的安装经检查确认无误后,即可开始安装天梁及滑轮。将两根天梁及天梁滑轮组件用麻绳分别吊至架体顶端放置妥当,应注意安全,防止摔落地面。分别将滑轮轴穿入天梁上的滑轮轴座内并用螺母预紧,防止其从孔中脱落。调整天梁

8、位置,使其与顶节横缀条上的连接孔对正,用M16螺栓将天梁与顶节横缀条连接固定。拧紧滑轮轴两端的M36螺母。5、缆风绳的安装地锚安装地锚应采用两根长2米左右,直径为48的钢管并排设置(与钢丝绳受力方向垂直),两钢管间距不小于0.5m,打入地下深度不小于L7m,土质太松时,可用碎围埋等措施加强桩柱,桩顶部应有缆风绳防滑措施。缆风绳设置原则当架体搭设至距地面18m处应及时设置第一道缆风绳,第二道缆风绳则设在距地面25.2m处。缆风绳设置要求A、缆风绳应在架体四角有横缀条的同一水平面上对称设置,其与地面的夹角应为45-60度,其下端应采用与钢丝绳拉力相适应的花篮螺丝与地锚牢固连接,不得拴在树木、电杆或

9、其他构件上。B、缆风绳端部应设置绳用套环并用不少于3个与绳径匹配的绳卡固定,绳卡间距不小于绳径的6倍,绳卡滑靴应放在受力绳一侧,不得正反错设绳卡。6、卷扬机的安装卷扬机构应装置在碎基础上,将选配的卷扬机牢固地与预埋螺丝连接或设置夹桩和拖桩。卷筒上的钢丝绳应缠绕整齐,当吊笼在最低工作位置时,卷筒上的钢丝绳应不少于3圈。7、钢丝绳及对重的安装架体包括天梁部分全部安装完毕经检查无误后,先在地面把对重套入对重导轨,对重内加入填充物,然后开始穿钢丝绳,如下: 卷扬机上钢丝绳引出端用麻绳连接,点动卷扬机放松卷筒上的钢丝绳,将钢丝绳用麻绳拉上去,绕过卷扬机及吊笼上方的天梁滑轮再拉到吊笼吊板上固定。 把吊笼导

10、轨、对重导轨表面涂上一层薄薄的黄油。 开动卷扬机使吊笼上升,停在最高工作层位置上。滑轮 取35m钢丝绳,一端固定在对重吊环上,另一端与麻绳相连,注意应预留用于和吊环相连接的部分钢丝绳,然后将钢丝绳用麻绳拉上去,绕过对重及吊笼上方的滑轮引到吊笼吊板处。 拉紧麻绳,按规范将悬在吊笼上方的对重钢丝绳用绳卡固定在吊笼吊板上。然后解去麻绳。注意事项: 提升钢丝绳不得有毛刺、断股、变形等缺陷,规格应满足额定重量的提升要求。 要一次性配足牵引钢丝绳的长度,其不能接长用。钢丝绳应符合国家有关标准,应严格执行钢丝绳报报废标准。8、全防护装置的安装配卷扬机时,防坠器的安装必须对角配备两个“防坠器”(亦称“断绳保护

11、器”、“防落装置”),以防因牵引钢丝绳的断裂,导致吊笼快速下落,引起人身或机械事故的产生。限位装置的安装上下限位装置分别安装在架体上、下两处适当位置,限位挡板安装在吊笼侧面位置上,吊笼触发上位开关安装后,吊笼顶部距架体顶部的安全距离不得小于L8m;触发下限位开关后,吊笼底不应与碎基础平面产生过大的冲击。卸料平台安全门的安装为保证卸料人员的人身安全,各卸料平台两侧应有高于l2m和0.3m高踢脚杆并用护封闭,各楼层卸料平台必须装置安全门,并要配置相应的联动保护装置。(4)安全围栏的安装为确保施工现场安全,驱动系统、对重下方、操作台以及架体四周都应围栏保护起来,此围栏可采用钢板多层板、木板等制作,但

12、必须便于操作人员观察到各机构的运行情况。电视监控系统的安装将电视监控装置放置在高度合适、利于操作者观察的工作台面上,分别对应的连接好多芯电缆导线与吊笼内的监控探头和操作棚内的监控显示器。将架空在PVC管中的电缆线,由地面沿架体卸料口左侧(靠对重侧立杆向上排引至使用高度,续沿横缀条横引75Omm左右,分别将PVC管固定于立杆和横缀条上。向下牵引电缆导线,穿过已安装在由两根06钢丝绳构成滑索的电缆导线滑轮(该滑轮组件可没06钢丝绳上下滑行),引入吊笼顶部中间一槽钢内固定。将电缆线与装在吊笼内的各电气设备接通(如电视监控、双向传声、照明、电铃等)。9、控制电箱的安装注意:禁止使用倒顺开关作为动力装置

13、的控制开关,应将驱动系统和控制电箱可靠接地,以防触电事故的发生。七、调试与验收1、调试停承装置的调试检查停承凸块转动是否灵活,凸块伸出长度是否合适。上下限位装置的调整根据施工升降机使用高度,调整设定上下行程的限定位置,并反复试验使行程开关动作可靠灵敏。防坠器调试防坠器安装好后,应用手加力使防坠器动作,观察其动作是否灵活可靠,切忌卡死,必要时应作调整并可做断绳试验。钢丝绳某力的调试卷扬机的四根牵引绳穿好后,吊笼空载运行2至3次,用手横向拉扯牵引绳,检查四绳的某力是否一致,必要时可调整对重上的某力弹簧螺母,使四根钢丝绳的某力一致。各种运行机构的调试安装完毕后,应对天梁滑轮、吊笼导轨轮、卸料门滑轮、

14、安全门滑轮以及随笼轮等滚动机构进行检查,也应对吊笼导轨、对重导轨、进料门滑槽、卸料门滑槽以及随笼装置等滑动机构进行检查,观察有无卡滞现象,必要时应进行整修和加注润滑油。2、验收施工升降机安装后负责搭设的人员应进行自检。自检合格后提请使用单位检查、验收、移交。经验收移交的施工升降机应悬验收合格牌、产品标牌和安全警告等标志后方可投入使用。八、拆卸要求1、安全要求:a、天气恶劣,如雷雨、大雾、下雪等不得进行拆卸作业。b、拆卸前,必须对所有参加折卸人员进行技术交底进行周密的分工以及落实岗位责任。c、应对所有拆卸用工具事先进行必要的安全检查。d、要指定有经验的人统一指挥。e、作业区域必须用绳围圈,悬挂警

15、示标志,并应有专人看护。f、所有参拆卸人员,不得酒后作业或在作业中嬉戏打闹。g、拆卸架体时,应采用临时支撑或缆风绳固定,也应是说顶部自由高度不得大于3.6m,以确保拆卸施工安全。h、高空作业人员必须穿防滑靴,系安全带,身体健康,不允许有恐高症人员登高作业。i、拆卸作业中使用的工具或零部件一定要拿好、放好,拆卸时应从上至下依次进行,拆下的构件应用绳子吊住慢慢放下,严禁从高空向下抛掷物件。j、地面作业人员必须头戴安全帽。九、拆卸步骤及方法拆卸的步骤是:安全防护装置一牵引钢丝绳及对重驱动机构天梁及滑轮组件架体一地锚、缆风绳和附墙一吊笼。该施工升降机拆卸的关键在于对重及牵引钢丝绳的拆卸,忽视其方法和步骤会造成人员或设备事故的产生。1、安全防护装置的拆卸拆卸时,配卷扬机的防坠器可不拆,至架体拆卸至底节时,将吊笼导轨从导轮中抽出即可。分别将限位装置、卸料平台安全门、安全围栏、电视监控系统等拆除。2、牵引钢丝绳及对重的拆卸a、开动曳引机使吊笼上升
