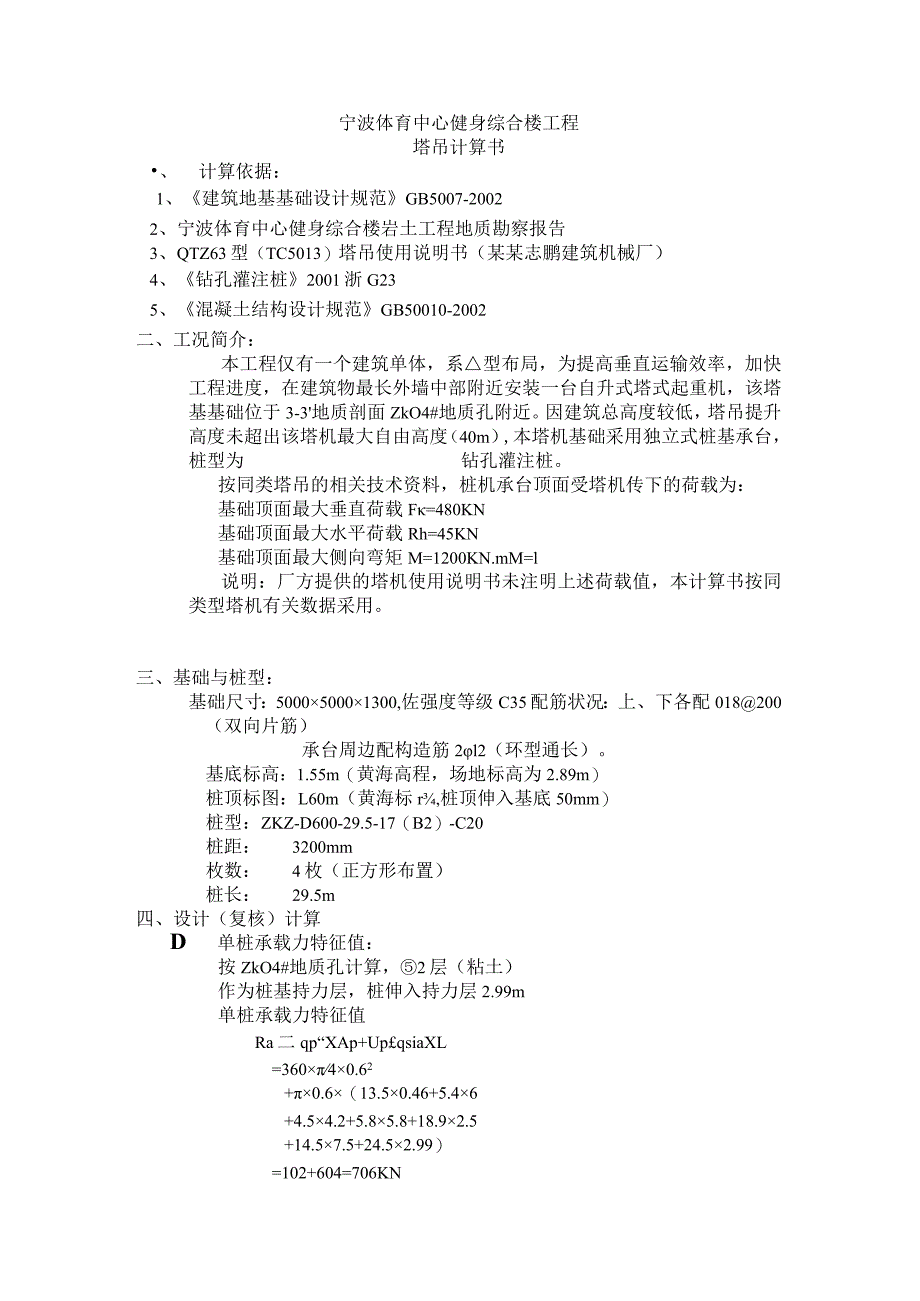

1、宁波体育中心健身综合楼工程塔吊计算书、计算依据：1、建筑地基基础设计规范GB5007-20022、宁波体育中心健身综合楼岩土工程地质勘察报告3、QTZ63型（TC5013）塔吊使用说明书（某某志鹏建筑机械厂）4、钻孔灌注桩2001浙G235、混凝土结构设计规范GB50010-2002二、工况简介：本工程仅有一个建筑单体，系型布局，为提高垂直运输效率，加快工程进度，在建筑物最长外墙中部附近安装一台自升式塔式起重机，该塔基基础位于3-3地质剖面ZkO4#地质孔附近。因建筑总高度较低，塔吊提升高度未超出该塔机最大自由高度（40m）,本塔机基础采用独立式桩基承台，桩型为钻孔灌注桩。按同类塔吊的相关技术
2、资料，桩机承台顶面受塔机传下的荷载为：基础顶面最大垂直荷载F=480KN基础顶面最大水平荷载Rh=45KN基础顶面最大侧向弯矩M=1200KN.mM=l说明：厂方提供的塔机使用说明书未注明上述荷载值，本计算书按同类型塔机有关数据采用。三、基础与桩型：基础尺寸：500050001300,佐强度等级C35配筋状况：上、下各配018200（双向片筋）承台周边配构造筋2l2（环型通长）。基底标高：1.55m（黄海高程，场地标高为2.89m）桩顶标图：L60m（黄海标r,桩顶伸入基底50mm）桩型：ZKZ-D600-29.5-17（B2）-C20桩距：3200mm枚数：4枚（正方形布置）桩长：29.5m

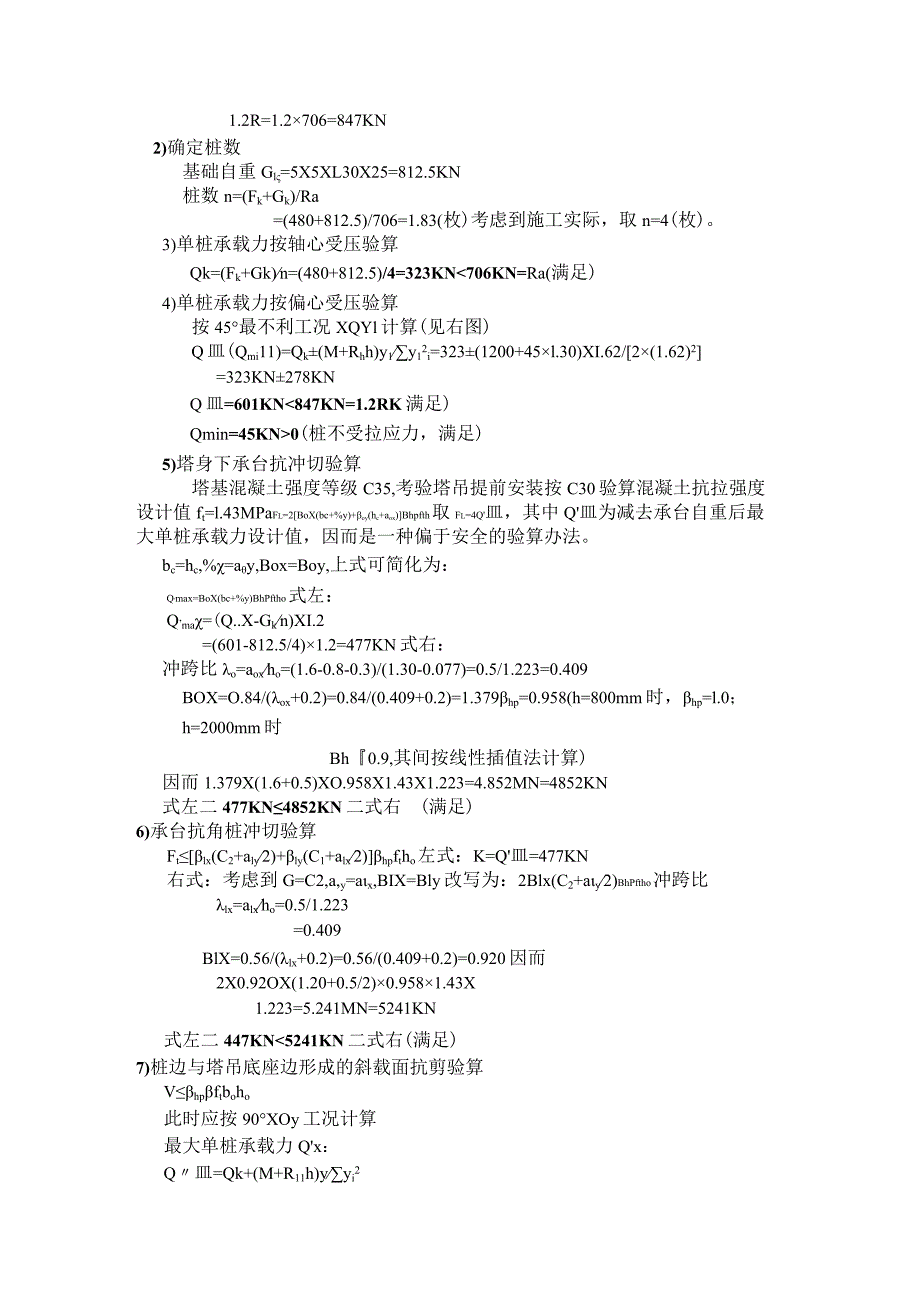

3、四、设计（复核）计算D单桩承载力特征值：按ZkO4#地质孔计算，2层（粘土）作为桩基持力层，桩伸入持力层2.99m单桩承载力特征值Ra二qp“XAp+UpqsiaXL=36040.62+0.6（13.50.46+5.46+4.54.2+5.85.8+18.92.5+14.57.5+24.52.99）=102+604=706KN1.2R=1.2706=847KN2)确定桩数基础自重Gl=5X5XL30X25=812.5KN桩数n=(Fk+Gk)/Ra=(480+812.5)/706=1.83(枚)考虑到施工实际，取n=4(枚)。3)单桩承载力按轴心受压验算Qk=(Fk+Gk)n=(480+812
4、.5)/4=323KN706KN=Ra(满足)4)单桩承载力按偏心受压验算按45最不利工况XQYl计算(见右图)Q皿(Qmi11)=Qk(M+Rhh)y1y12i=323(1200+45l.30)XI.62/2(1.62)2=323KN278KNQ皿=601KN0(桩不受拉应力，满足)5)塔身下承台抗冲切验算塔基混凝土强度等级C35,考验塔吊提前安装按C30验算混凝土抗拉强度设计值ft=l.43MPaFl=2BoX(bc+%y)+oy(hc+aox)Bhpfth取Fl=4Q皿，其中Q皿为减去承台自重后最大单桩承载力设计值，因而是一种偏于安全的验算办法。bc=hc,%=ay,Box=Boy,上式
5、可简化为：Q,max=BoX(bc+%y)BhPftho式左：Q,ma=(Q.X-Gkn)XI.2=(601-812.5/4)1.2=477KN式右：冲跨比o=aoxho=(1.6-0.8-0.3)/(1.30-0.077)=0.5/1.223=0.409BOX=O.84/(ox+0.2)=0.84/(0.409+0.2)=1.379hp=0.958(h=800mm时，hp=l.0；h=2000mm时Bh0.9,其间按线性插值法计算)因而1.379X(1.6+0.5)XO.958X1.43X1.223=4.852MN=4852KN式左二477KN4852KN二式右(满足)6)承台抗角桩冲切验算
6、Ftlx(C2+aly2)+ly(C1+alx2)hpftho左式：K=Q皿=477KN右式：考虑到G=C2,a,y=ax,BIX=Bly改写为：2Blx(C2+ay2)BhPftho冲跨比lx=alxho=0.5/1.223=0.409BlX=0.56/(lx+0.2)=0.56/(0.409+0.2)=0.920因而2X0.92OX(1.20+0.5/2)0.9581.43X1.223=5.241MN=5241KN式左二447KN5241KN二式右(满足)7)桩边与塔吊底座边形成的斜载面抗剪验算Vhpftboho此时应按90XOy工况计算最大单桩承载力Qx：Q皿=Qk+(M+R11h)yy

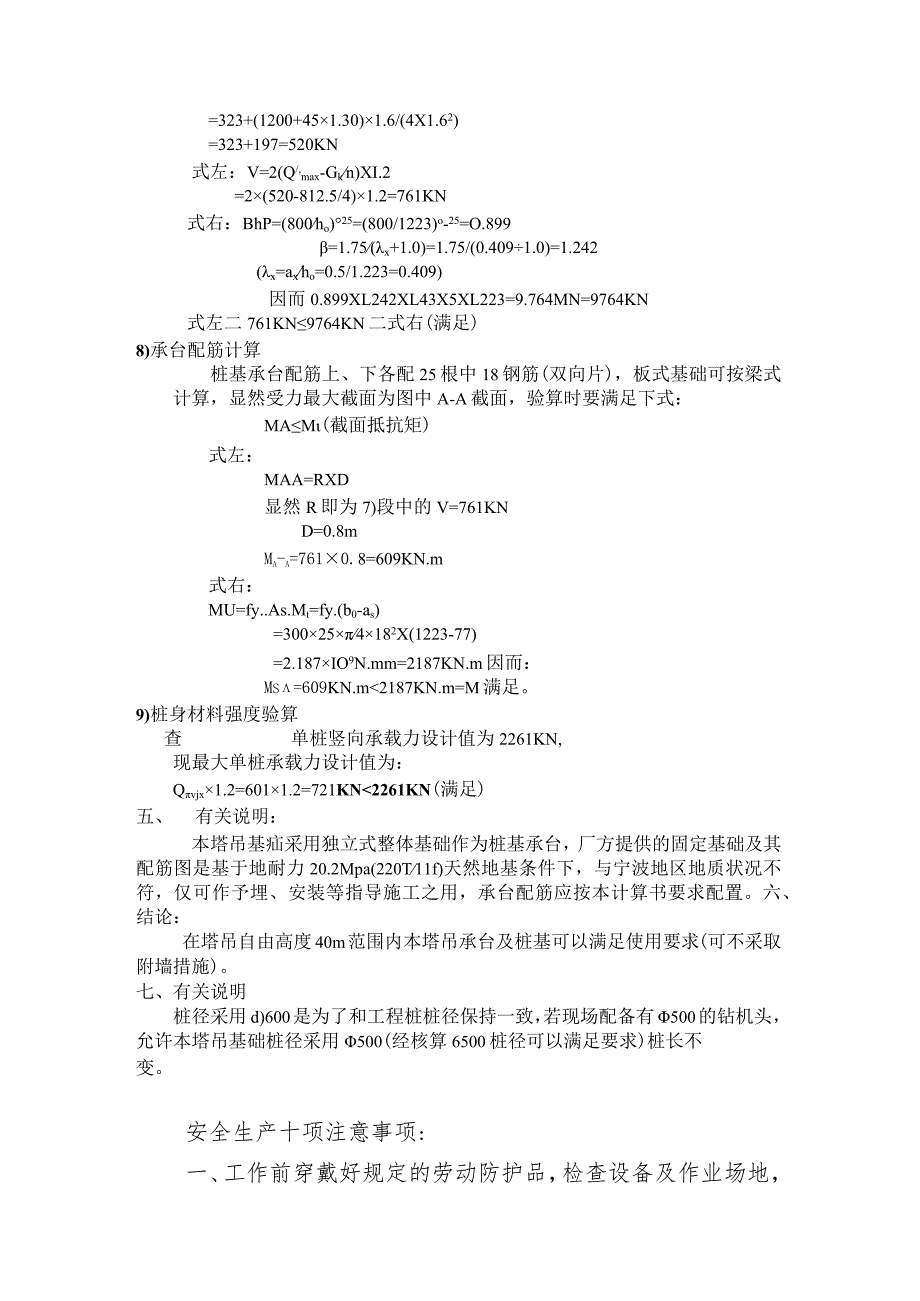

7、i2=323+(1200+451.30)1.6/(4X1.62)=323+197=520KN式左：V=2(Q/,max-Gkn)XI.2=2(520-812.5/4)1.2=761KN式右：BhP=(800ho)25=(800/1223)o-25=O.899=1.75(x+1.0)=1.75/(0.4091.0)=1.242(x=axho=0.5/1.223=0.409)因而0.899XL242XL43X5XL223=9.764MN=9764KN式左二761KN9764KN二式右(满足)8)承台配筋计算桩基承台配筋上、下各配25根中18钢筋(双向片)，板式基础可按梁式计算，显然受力最大截面为图
8、中A-A截面，验算时要满足下式：MAM(截面抵抗矩)式左：MAA=RXD显然R即为7)段中的V=761KND=0.8mMa-a=7610.8=609KN.m式右：MU=fy.As.Mt=fy.(b0-as)=300254182X(1223-77)=2.187IO9N.mm=2187KN.m因而：Ms=609KN.m2187KN.m=M满足。9)桩身材料强度验算查单桩竖向承载力设计值为2261KN,现最大单桩承载力设计值为：Qvjx1.2=6011.2=721KN2261KN(满足)五、有关说明：本塔吊基疝采用独立式整体基础作为桩基承台，厂方提供的固定基础及其配筋图是基于地耐力20.2Mpa(2
