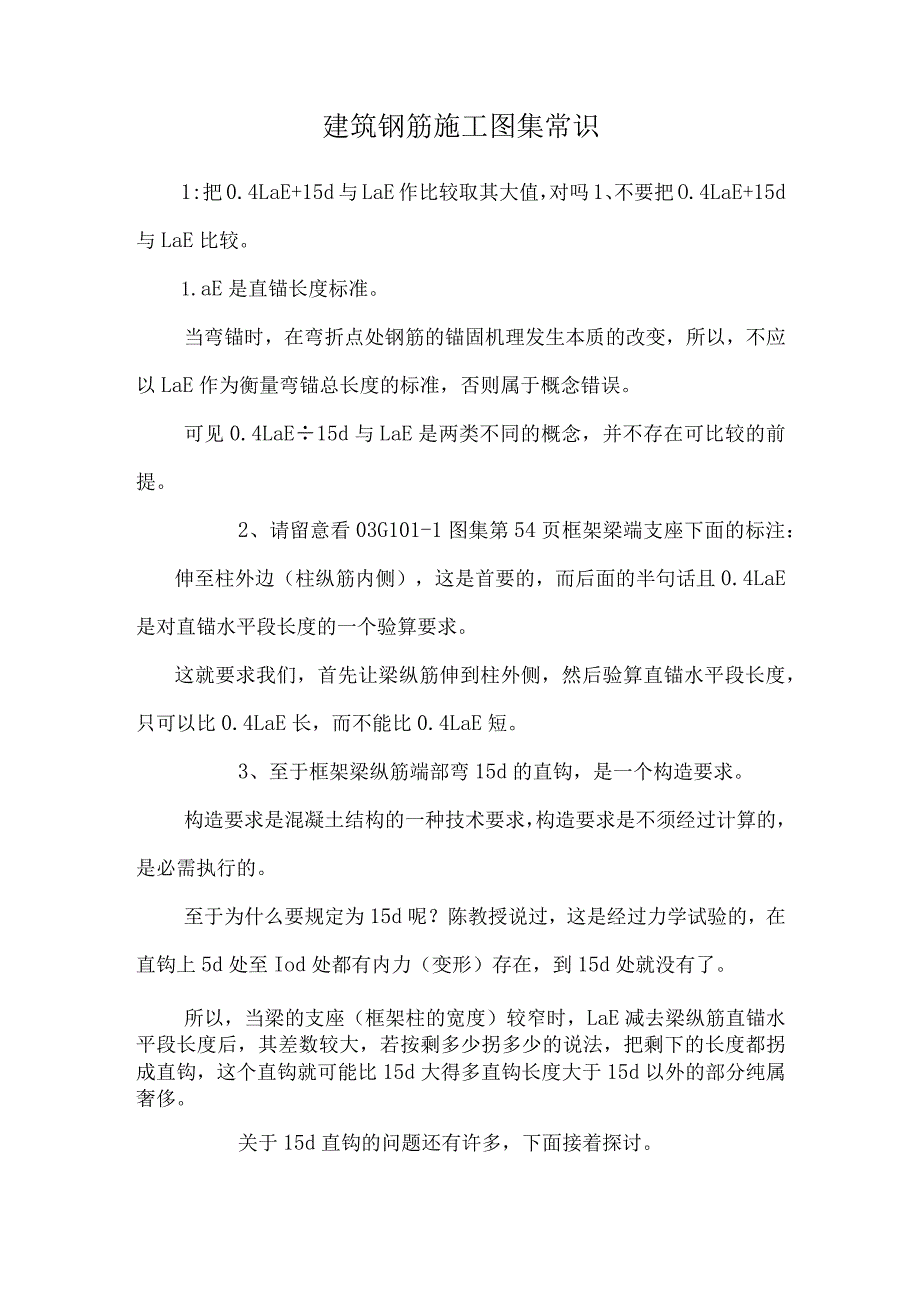

1、建筑钢筋施工图集常识1:把0.4LaE+15d与LaE作比较取其大值，对吗1、不要把O.4LaE+15d与LaE比较。1.aE是直锚长度标准。当弯锚时，在弯折点处钢筋的锚固机理发生本质的改变，所以，不应以LaE作为衡量弯锚总长度的标准，否则属于概念错误。可见0.4LaE15d与LaE是两类不同的概念，并不存在可比较的前提。2、请留意看03G101-1图集第54页框架梁端支座下面的标注：伸至柱外边（柱纵筋内侧），这是首要的，而后面的半句话且0.4LaE是对直锚水平段长度的一个验算要求。这就要求我们，首先让梁纵筋伸到柱外侧，然后验算直锚水平段长度，只可以比0.4LaE长，而不能比0.4LaE短。3

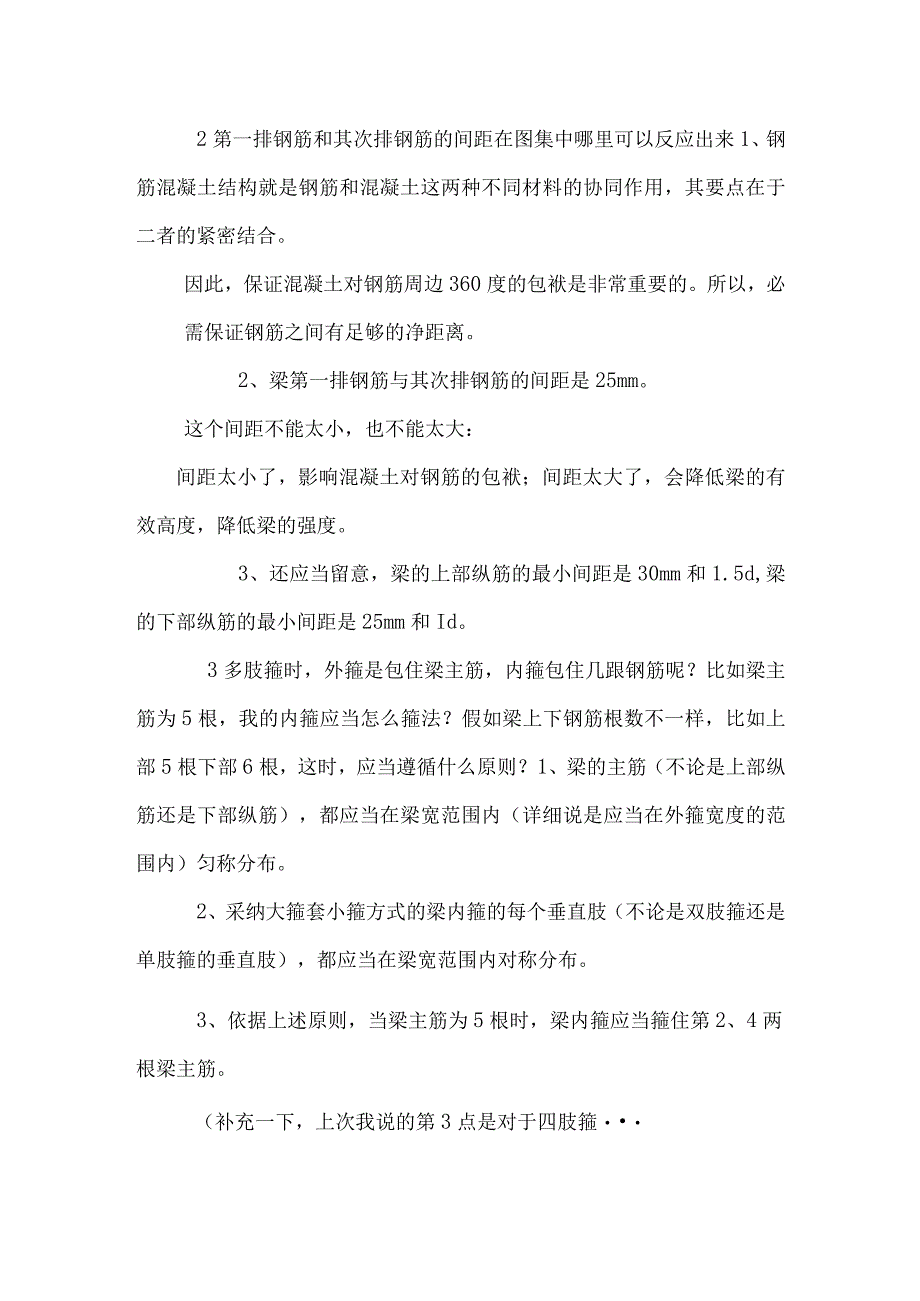

2、、至于框架梁纵筋端部弯15d的直钩，是一个构造要求。构造要求是混凝土结构的一种技术要求，构造要求是不须经过计算的，是必需执行的。至于为什么要规定为15d呢？陈教授说过，这是经过力学试验的，在直钩上5d处至Iod处都有内力（变形）存在，到15d处就没有了。所以，当梁的支座（框架柱的宽度）较窄时，LaE减去梁纵筋直锚水平段长度后，其差数较大，若按剩多少拐多少的说法，把剩下的长度都拐成直钩，这个直钩就可能比15d大得多直钩长度大于15d以外的部分纯属奢侈。关于15d直钩的问题还有许多，下面接着探讨。2第一排钢筋和其次排钢筋的间距在图集中哪里可以反应出来1、钢筋混凝土结构就是钢筋和混凝土这两种不同材料
3、的协同作用，其要点在于二者的紧密结合。因此，保证混凝土对钢筋周边360度的包袱是非常重要的。所以，必需保证钢筋之间有足够的净距离。2、梁第一排钢筋与其次排钢筋的间距是25mm。这个间距不能太小，也不能太大：间距太小了，影响混凝土对钢筋的包袱；间距太大了，会降低梁的有效高度，降低梁的强度。3、还应当留意，梁的上部纵筋的最小间距是30mm和1.5d,梁的下部纵筋的最小间距是25mm和Id。3多肢箍时，外箍是包住梁主筋，内箍包住几跟钢筋呢？比如梁主筋为5根，我的内箍应当怎么箍法？假如梁上下钢筋根数不一样，比如上部5根下部6根，这时，应当遵循什么原则？1、梁的主筋（不论是上部纵筋还是下部纵筋），都应当在梁宽范围内（详细说是应当在外箍宽度的范围内）匀称分布。2、采纳大箍套小箍方式的梁内箍的每个垂直肢（不论是双肢箍还是单肢箍的垂直肢），都应当在梁宽范围内对称分布。3、依据上述原则，当梁主筋为5根时，梁内箍应当箍住第2、4两根梁主筋。（补充一下，上次我说的第3点是对于四肢箍
