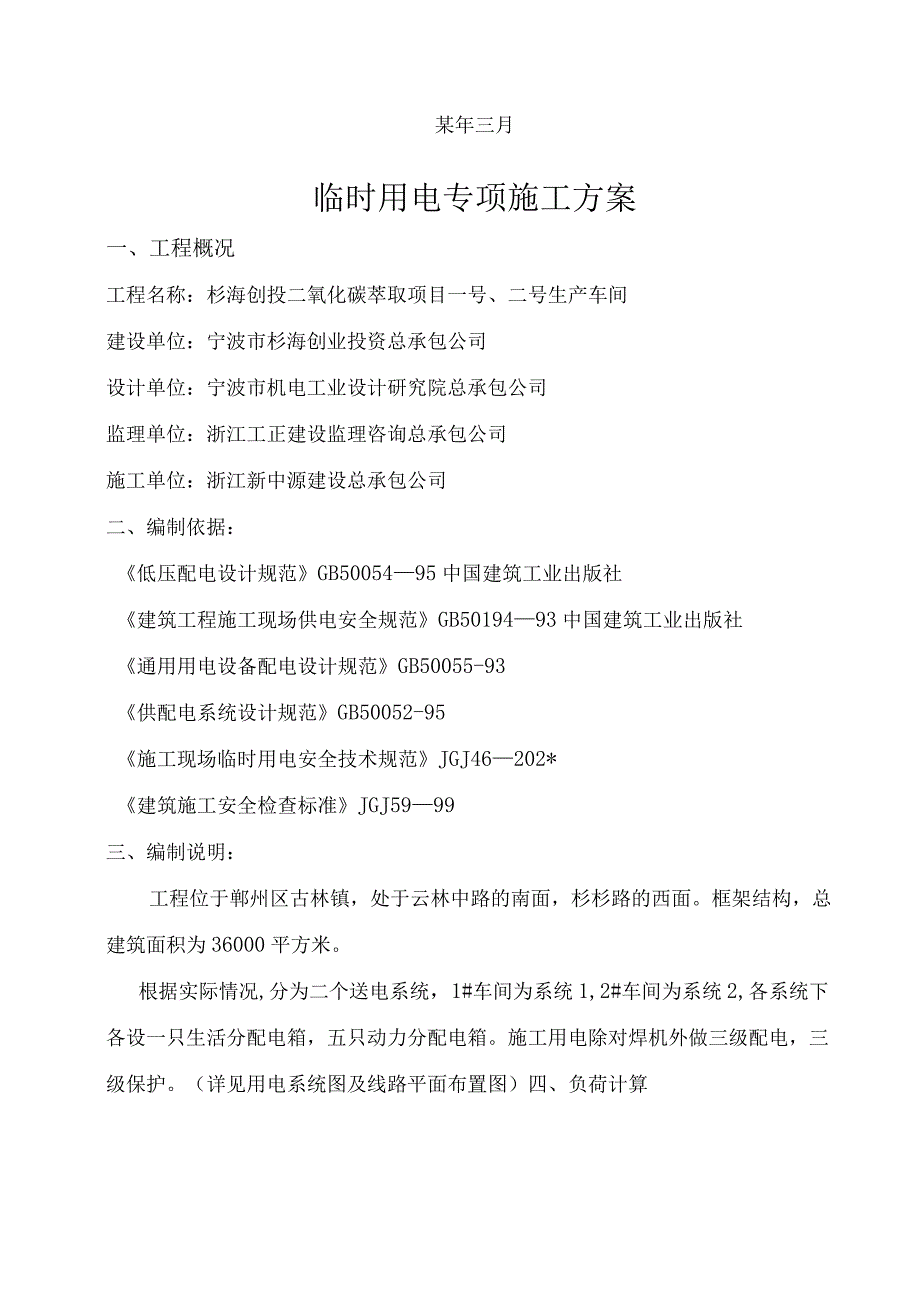

1、宁波杉杉二氧化碳萃取项目一、二号生产车间临时用电专项方案编制人：职务（称）编制日期：审核人：职务（称）审核日期：批准人：职务（称）批准日期：批准部门：浙江新中源建设总承包公司某年三月临时用电专项施工方案一、工程概况工程名称：杉海创投二氧化碳萃取项目一号、二号生产车间建设单位：宁波市杉海创业投资总承包公司设计单位：宁波市机电工业设计研究院总承包公司监理单位：浙江工正建设监理咨询总承包公司施工单位：浙江新中源建设总承包公司二、编制依据：低压配电设计规范GB5005495中国建筑工业出版社建筑工程施工现场供电安全规范GB5019493中国建筑工业出版社通用用电设备配电设计规范GB50055-93供配
2、电系统设计规范GB50052-95施工现场临时用电安全技术规范JGJ46202*建筑施工安全检查标准JGJ5999三、编制说明：工程位于郸州区古林镇，处于云林中路的南面，杉杉路的西面。框架结构，总建筑面积为36000平方米。根据实际情况,分为二个送电系统，1#车间为系统1,2#车间为系统2,各系统下各设一只生活分配电箱，五只动力分配电箱。施工用电除对焊机外做三级配电，三级保护。（详见用电系统图及线路平面布置图）四、负荷计算1、系统1总配电箱用电设备一览表设备名称电动机电焊机照明台数单机容量KW容量KW台数单机容量KVA容akv塔吊14040大太阳灯23.57对焊机1100100切断机133弯曲
3、机133调直机133电焊机213.527木工平刨机133木工圆锯机133切割机21.53搅拌机27.515卷扬机21530振动机41.56高压水泵21.53潜水泵224蒸饭车199照明23合计113127232、确定用电负荷：(1)塔式起重机Kx=O.3Cos=0.7tg=1.02将Jc=40%统一换算至JCl=25%的额定容量Pe=2PnXJc,z2=2400.4iz2=50.6PjS产KXXPel=0.3X50.6=15.18kwQjsl=Pjsltg=15.181.02=15.48kvarKx=O.45Cos=0.45tg=1.98将Jc=50%统一换算至JQ=IO0%的额定容量Pe2=
4、(JcJcl),z2Pn=0.5z2100=70.71kwPjs2-KxPe2-0.45X70.71=31.82kwQjs2-Pjs2tg=31.821.98=63kvar直流电焊机KX=O.45CoS=0.45tg=1.98将Jc=50%统一换算至JQ=IO0%的额定容量P03=nX(JJcl)z2Pn=20.5,z213.5=19.IkwPjs3-KxPe3=0.4519.1=8.6kwQjs3-Pjs3tg=8.61.98=17kvar(4)钢筋机械组KX=O.7CoS=0.7tg=1.02Pe4-3+3+3+3-l2kwPjs4=KxPc4=O.712=8.4kwQjs4-Pjs4tg
5、=8.4X1.02=8.57kvar(5)木工机械组K=O.7CoS=0.7tg=0.88P5=3+3=6kwPjs5-KxXPe5=O.7X6=4.2kwQjs5-Pjs5tg=4.20.88=3.7kvar(6)卷扬机组Kx=O. 3COS=0. 7tg=1.02Pjs6=KxXPe6=0330=9kwQjs6-Pjs6tg=91.02=9.18kvar(7)振动棒组Kx=O.7Cos=0.7tg=1.02Pjs7-KxXPe7=0.7X6=4.2kwQjs7-Pjs7tg=4.21.02=4.3kvar(8)搅拌机KX=O.7CoS=0.68tg=1.08Pjs8-KxPe8-0.715
6、=10.5kwQjs8-Pjs8tg=10.51.08=11.34kvar(9)潜水泵Kx=O.7CoS=0.7tg=1.02Pjs9=KXP09=07X4=2.8kwQjs9-Pjs9tg=2.81.02=2.85kvar(10)照明Kx=O.3CoS=0.7tg=1.02Pjso-KPeio=O.3X23=6.9kwQjsiO=PjsIOtg=6.91.02=7kvar(11)蒸饭车Kx=O.7CoS=0.7tg=1.02PjSlO=KXPeio=O.7X9=6.3kwQjso-Pjsotg=6.31.02=6.43kvar(12)总的计算负荷计算，总箱同期系数取KX=O.9总的有功功率：
7、PjS=KxPjs=0.9X(15.15+31.82+8.6+8.4+4.2+9+4.2+10.5+2.8+6.9+6.3)=97kw总的无功功率Qjs=KxXQjs=0.9X(15.4863+17+8.57+3.7+9.184.3+11.342.85+7+6.43)=133kvar总的视在功率SjS=(Pjs2+QjS2)1/2=(972+1332)z2=164kvA总的计算电流计算Ijs=SJ(1.732UCos)=164/(1.7320.380.75)=333A查表得：低配至系统1总配电箱导线截面为95mm电缆线即可满足要求。五、分配段计算1、系统2总配电箱至1#分配电箱至塔吊专用箱导线
8、截面计算I线=P(1.732UeCos)=40X1000/(1.7323800.75)=81A查表得：系统2总配电箱至1#分配电箱及1#分配电箱至塔吊专用箱导线截面为16m11)2电缆线即可满足要求。为安全考虑，我们选用了25m11)2电缆线。2、系统2总配电箱至2#分配电箱对焊机专用箱导线截面计算I线=KP(1.732UCos)=0.451001000/(1.7323800.7)=97.7A查表得：系统2总配电箱至对焊机专用箱导线截面为25加2电缆线即可满足要求。为安全考虑，我们选用了50n三2电缆线。3、系统2总配电箱至3#分配电箱导线截面计算I线=P(1.732UeCos)=(3+3+3
9、+3+3+3+7)1000/1.7323800.75=50.6AI线)L=KP/(1.732UeCos)=0.45271000/(1.7323800.7)=26AI线总=I线+I线电焊机=50.6+26=76.6A查表得：系统2总配电箱至3#分配电箱导线截面为16n三2即可满足，为安全考虑，我们选用了25mm2电缆线。4、系统2总配电箱至照明分配电箱导线截面计算I线=EP/(1.732UeCos)=231000/1.732X3800.75=46.6A查表得：系统2总配电箱至照明分配电箱导线截面为16n三2即可满足。3#分配电箱至木工棚专用箱选用IOlnnI2电缆线即可满足要求。3#分配电箱至钢
10、筋棚专用箱选用16mm2电缆线即可满足要求。系统1配电参照系统2六、安全用电技术措施安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：1、安全用电技术措施：(1)、保护接地指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地,而流人体的电流很小,这时只要适当控制接地电阻(一般不大于4。)，就可减少触电事故发生。(2)保护
11、接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流行大，一般大于额定电流的几位甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统，TN系统包括TN-C、TN-C-S,TN-S三种类型。本工程采用TN-S系统。TNS供电系统，它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专
12、门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端将PE线做重复接地。施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流，PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。必须注意：当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设
13、备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。(3)、设置漏电保护器1)施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。2)开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外,必须在设备负荷线的首端处安装漏电保护器。3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启电器设备的操作。4）漏电保护器的选择应符合先行国家标准剩余电流动作保护器的一般要求GB6829和漏电保护器安全和运行的要求GB13955的规定，开关箱内的漏电保护器其
14、额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1S。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA,额定漏电动作时间应小于0.1S。5）总配箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1S,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.S06）总配电箱和开关箱中漏电保护器的极数和线数必须与其侧负荷的相数和线数一致。7）配电箱、开关箱中的漏电保护器宜选用无辅助电源的型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品，当选用辅助电源故障时不能自动断开的辅助电源型（电子式）产品时，应同时设置缺相保护。（4）、安全电压安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。我
