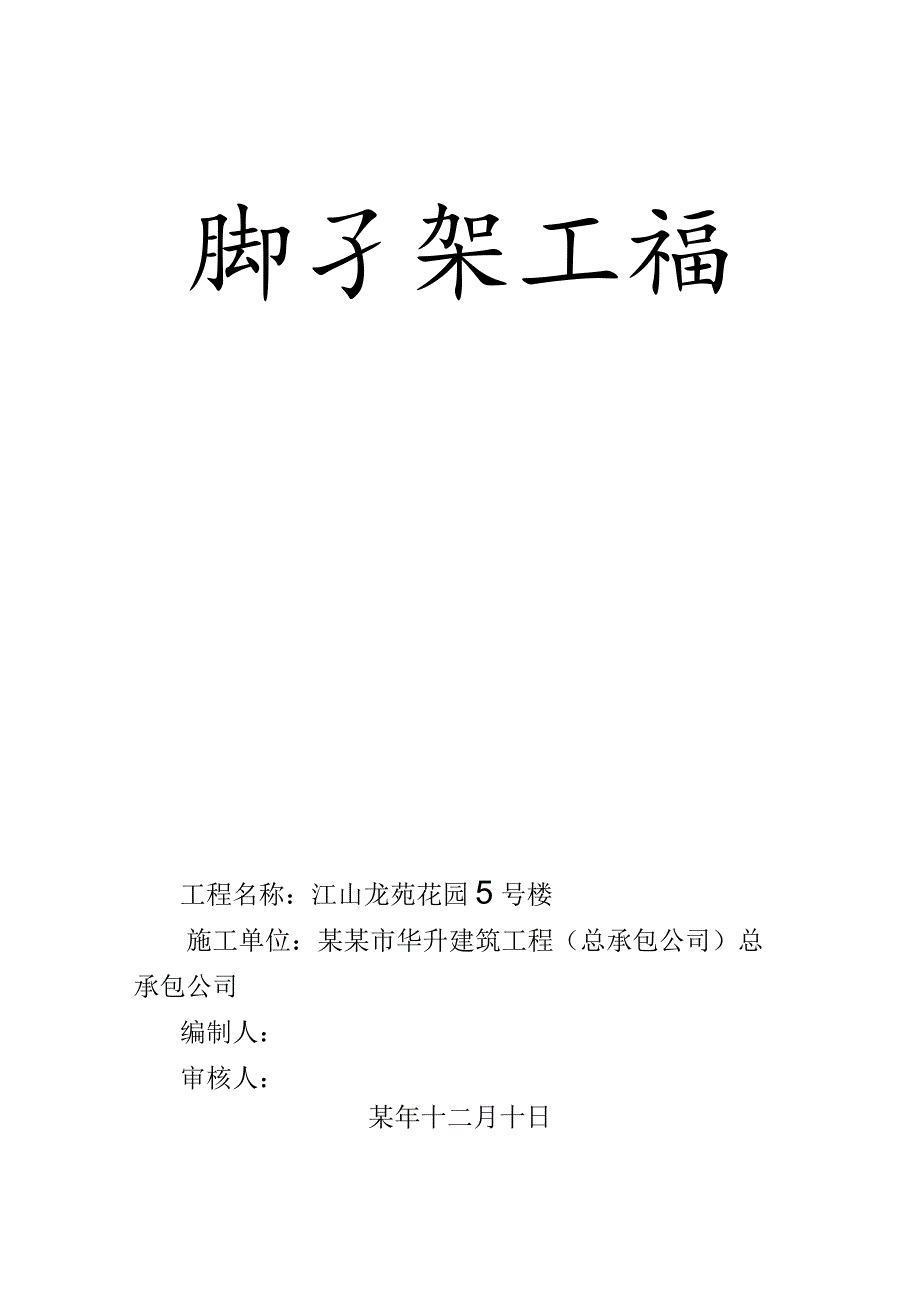

脚手架施工方案模板范文.docx_第1页
第1页 / 共10页
脚手架施工方案模板范文.docx_第2页
第2页 / 共10页

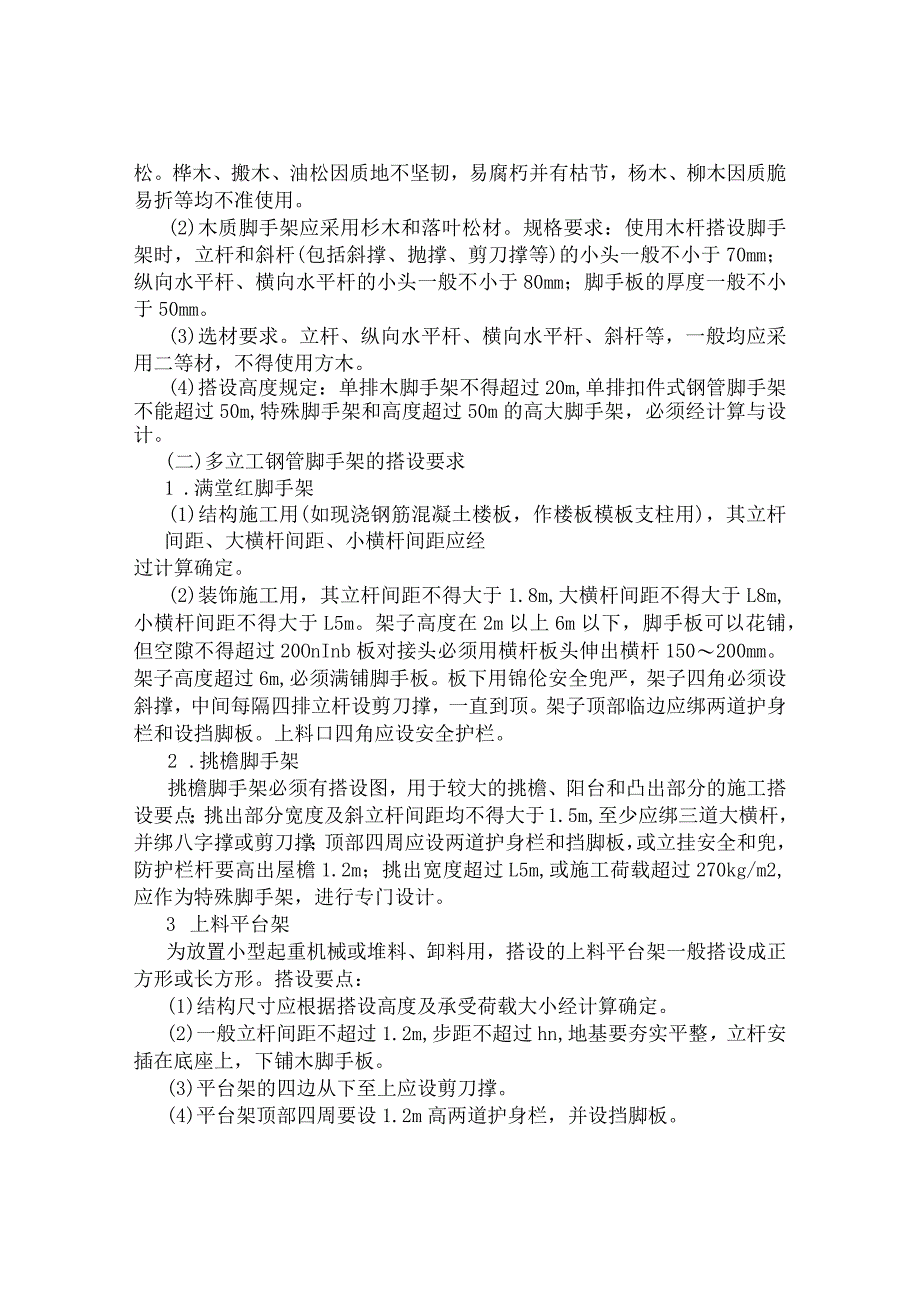

脚手架施工方案模板范文.docx_第3页
第3页 / 共10页
脚手架施工方案模板范文.docx_第4页
第4页 / 共10页
脚手架施工方案模板范文.docx_第5页
第5页 / 共10页
脚手架施工方案模板范文.docx_第6页
第6页 / 共10页
脚手架施工方案模板范文.docx_第7页
第7页 / 共10页
脚手架施工方案模板范文.docx_第8页
第8页 / 共10页
脚手架施工方案模板范文.docx_第9页
第9页 / 共10页
脚手架施工方案模板范文.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《脚手架施工方案模板范文.docx》由会员分享,可在线阅读,更多相关《脚手架施工方案模板范文.docx(10页珍藏版)》请在第壹文秘上搜索。

1、脚孑架工福工程名称:江山龙苑花园5号楼施工单位:某某市华升建筑工程(总承包公司)总承包公司编制人:审核人:某年十二月十日(一)脚手架的材质要求1 .钢管(1)钢管材质要求钢管材质一般使用Q235A(3号)钢。力学性能要符合碳素结构钢(GB70089)中Q235A钢的规定,每批钢管进场时,应具有生产厂家的检验合格证,若对质量不明或有怀疑时,应将进场钢管抽样进行机械性能试验。承重杆件的钢材,还应满足抗拉强度、伸长率、屈胀点和硫、磷含量的要求。(2)钢管的规格要求应采用外径48mm,壁厚3.5mm的焊接钢管,缺乏这种钢管时,也可采用同样规格的无缝钢管或用外径5051mm,壁厚34mm的焊接钢管或其他

2、钢管。用于立杆、纵向水平杆和斜杆的钢管长度以44.5m为好,其重量在25kg以内,适合人工操作。用于横向水平杆的钢管长度以2.12.3m为好,以便适应脚手架的宽度变化。2 .扣件用材要求扣件一般采用可锻铸铁分类及技术条件(GB97867)的规定,用机械性能不低于KT33-8的可锻铸铁制造,而扣件的附件(T形螺栓、螺母、垫圈)所采用的材料应符合普通碳素结构钢技术条件(GB700-79)中A3的规定;螺纹均要符合普通螺纹(GB19681)的规定,垫圈则要符合垫圈(GB9676)的规定。扣件不应有裂纹、气孔,也不应有疏松、砂眼或其它影响使用性能的铸造缺陷。扣件与钢管的贴合面要接触良好,扣件夹紧钢管时

3、,开口处的最小距离要不小于5mm;扣件的活动部位应使其转动灵活,旋转扣件的两旋转面间隙要小于Innn。3 .钢脚手板用材要求材质应符合A3有关技术规定,用板材压制时,其板材厚度不要小于2mm,其表面的锈迹斑点直径不大于5mm,并沿其横截面不能多于三处,对有锈蚀脱层者一般不能使用,有裂纹、凹陷严重者也不能使用。若用型钢、钢筋组合焊成的脚手板时,焊接用的焊条,要符合现行低碳钢及低合金高强度钢焊条中有关规定的要求,且焊条的型号应与本体金属强度相适应或提高一级。4 .木脚手板用材要求木脚手板采用杉木板和落叶松板,板厚不小于50mm,板宽为200250mm,板长36m。在距脚手板两端80mm处用10号铁

4、丝加两道紧箍,防止板端破裂。也可使用竹片脚手板、钢木混合脚手板、薄钢脚手板,但不管使用何种脚手板都必须符合技术要求。5 .木质脚手架(1)木质脚手架的材质和规格要求是应采用质轻坚韧的剥皮杉杆或落叶松。桦木、搬木、油松因质地不坚韧,易腐朽并有枯节,杨木、柳木因质脆易折等均不准使用。(2)木质脚手架应采用杉木和落叶松材。规格要求:使用木杆搭设脚手架时,立杆和斜杆(包括斜撑、抛撑、剪刀撑等)的小头一般不小于70mm;纵向水平杆、横向水平杆的小头一般不小于80mm;脚手板的厚度一般不小于50mm。(3)选材要求。立杆、纵向水平杆、横向水平杆、斜杆等,一般均应采用二等材,不得使用方木。(4)搭设高度规定

5、:单排木脚手架不得超过20m,单排扣件式钢管脚手架不能超过50m,特殊脚手架和高度超过50m的高大脚手架,必须经计算与设计。(二)多立工钢管脚手架的搭设要求1 .满堂红脚手架(1)结构施工用(如现浇钢筋混凝土楼板,作楼板模板支柱用),其立杆间距、大横杆间距、小横杆间距应经过计算确定。(2)装饰施工用,其立杆间距不得大于1.8m,大横杆间距不得大于L8m,小横杆间距不得大于L5m。架子高度在2m以上6m以下,脚手板可以花铺,但空隙不得超过20OnInb板对接头必须用横杆板头伸出横杆150200mm。架子高度超过6m,必须满铺脚手板。板下用锦伦安全兜严,架子四角必须设斜撑,中间每隔四排立杆设剪刀撑

6、,一直到顶。架子顶部临边应绑两道护身栏和设挡脚板。上料口四角应设安全护栏。2 .挑檐脚手架挑檐脚手架必须有搭设图,用于较大的挑檐、阳台和凸出部分的施工搭设要点;挑出部分宽度及斜立杆间距均不得大于1.5m,至少应绑三道大横杆,并绑八字撑或剪刀撑;顶部四周应设两道护身栏和挡脚板,或立挂安全和兜,防护栏杆要高出屋檐1.2m;挑出宽度超过L5m,或施工荷载超过270kg/m2,应作为特殊脚手架,进行专门设计。3 上料平台架为放置小型起重机械或堆料、卸料用,搭设的上料平台架一般搭设成正方形或长方形。搭设要点:(1)结构尺寸应根据搭设高度及承受荷载大小经计算确定。(2)一般立杆间距不超过1.2m,步距不超

7、过hn,地基要夯实平整,立杆安插在底座上,下铺木脚手板。(3)平台架的四边从下至上应设剪刀撑。(4)平台架顶部四周要设1.2m高两道护身栏,并设挡脚板。(5)平台作业面满铺木脚手板,板下支撑横杆间距一般不大于O.75mo(6)平台架高度超过IOm时,四周应设缆风绳。4 .斜道斜道又称马道,可设置在脚手架内也可附设于脚手架旁,用于人员上下脚手架,或兼用于材料运输。斜道有一字形和之字形两种,脚手架高度在三步以下时可搭设一字形斜道。搭设要点:(1)之字形斜道的宽度不得小于1m,坡度1:33.5(高:长);运料斜道宽度不得小于1.5m,坡度以L6(高:长)为宜。平台宽度不得小于L5mo(2)立杆、横杆

8、间距不得超过L5m,小横杆间距不超过1m。(3)斜道及平台四周必须设L2m高的护身栏,绑两道横杆,侧面设18Cnl高的挡脚板。脚手板铺严铺牢,板面铺平,对头铺设时,板端部应用双横杆;交叉搭接其长度不小于40cm,接头下面用双层杆,板端搭接处的凸棱用三角木填顺。斜道上面应钉防滑木条,其厚度为23cm,间距不大于30cm,为保证斜道的结构稳固,在斜道两侧、平台外围和端部应设剪刀撑。附在脚手架外侧的斜道(即利用脚手架的外排立杆作为斜道的里排立杆),应加强脚手架连墙杆的设置。5 .架内斜道搭设架内斜道在楼层间可搭设一字形斜道,见图2-2T(a)斜道转角处设在里排立杆与结构施工缝楼板处,见图2-2T(b

9、)。上下斜道出人口设在每个楼层,宽度适合施工需要。搭设前,脚手架稳定性,地基承载力必须通过计算。搭设时应注意以下问题:(1)长度不大于6m,架宽不少于L05m,斜道位置最好选在结构柱中心,有利于与结构柱拉接牢固。(2)斜道内外侧加设45o60o剪刀撑,每楼层斜道端头加设十字斜撑,见图2-2T(a).图2-2T(a)(b)(3)斜道内外用安全密封,出人口不小于1m。(4)外架内立杆距结构350mmo架子搭设尺寸:宽度1.05m,立杆间距l5,大横杆间距1.5m,大横杆第一步间距L8m,平台四周必须设1.2m高的护身栏,绑两道横杆,侧面设18Cm高的挡脚板。脚手板铺严铺牢,板面铺平,对头铺设时,板

10、端部应用双横杆;交叉搭接其长度不小于40cm,接头下面用双层杆,板端搭接处的凸棱用三角木填顺。斜道上面应钉防滑木条,其厚度23cm,间距不大于30cm,为保证斜道的结构稳固,在斜道两侧、平台外围和端部应设剪刀撑。(6)架内斜道搭设图(5)该措施在某中学施工中应用不但节约材料而且对楼层间材料倒运效果较好。(6)该斜道适合主体施工使用。6 .人梯梯子必须坚实,不得缺层,梯阶的间距不能大于40cm。梯子要搭在坚固的支持物上,如果底端放在平滑的地面,应该采取防滑措施,立梯的坡度以60。为宜。两梯连接使用时,在连接处要用金属卡子卡牢,或者用铁丝绑牢,必要的时候可设支撑加固。(三)吊、挑、挂、插口和桥式脚

11、手架及其防护要点。1 .吊脚手架(1)框式钢管吊架。基本构造是用48X3.5mm钢管焊成的矩形框架,以34m为一组,按23m间距排列,用扣件连以大横杆和小横杆,上面铺脚手板,再装栏杆、安全和护墙轮即成为一个可上下同时操作的双层吊架,用钢丝绳吊挂在屋面上的悬吊点上。(2)吊篮。常用的为侧面开口或顶侧面都开口的焊接或组装而成的箱形构架,长35m,宽0.8LOnb高34m,由23个吊架和底盘、护栏、顶盖用扣件连接。吊脚手架安全防护要点:1)吊篮和吊架的负载不得超过117ON/m2,一般只能1人在上面操作,升降时不超过2人同时操作;2)保险钢丝绳直径不小于12.5mm,接头卡扣不少于3个。严禁使用有接

12、头的钢丝绳;3)升降吊架时,须同时拉动倒链或手动葫芦,不要碰撞建筑物,操作人员要戴好安全帽;4)吊架内脚手板应用优质木板,板厚25mm时,小横杆间距为50Cnb板厚50mm时,小横杆间距为IOoCm;5)吊架和吊篮组装后必须经有关部门验收合格后方准使用。严禁在吊架的防护以外和吊篮的护头棚上作业。任何人不准擅自拆改吊架和吊篮;6)吊架和吊篮四周必须有眼小于100Cm的锦纶或金属封死;7)承受挑梁拉力的预埋吊环,应用直径不小于16mm的钢筋,埋人混凝土内的长度应大于36cm,并与主筋焊牢。如果几个吊点共用一个吊环时,必须经过计算,并经上一缴技术邵门批准方可使用。8)挑梁应用不小于14号的工字钢,如

13、使用其他材料,必须经过计算。挑梁探出建筑物一端应稍高于另一端。挑梁之间应用钢管或杉杆连接牢固,成为整体;9)钢丝绳与挑梁联结必须牢靠,并应有预防钢丝绳受剪力的保护措施。吊架和吊篮用的吊索,要从主横管底下穿过,连接夹角要保持45o,同时要用卡子将吊钩和吊索卡死。吊钩必须设有防止脱钩的保险装置,没有的严禁使用;10)吊篮的长度一般不得超过8m,宽度不超过1m。长度3m以内的设两个吊点,3m以上的要设三个吊点。用钢管组装的吊架和吊篮,立杆间距不得大于2m,采用焊接边框的立杆间距不得大于2.5m。组装的吊架和吊篮,大小而均须打鼓,焊接框架的大面要打戢(施工中必须有搭设方案);11)吊架和吊篮操作的内侧

14、必须绑两道护身栏,不能绑的必须与建筑物拉牢固定,相距不得超过IOCm,其他三面也必须绑两道护身栏;12)吊架和吊篮使用期间必须设专人经常检查、维修和保养,发现问题及时解决,禁止工人在有隐患的吊篮内作业:13)五级以上大风严禁作业。风、大雨、大雪过后,要全面检查,合格后才能使用。2 ,挑脚手架挑脚手架搭设方法通常是从窗口挑出,一种是从同一窗口挑出,支撑在下层窗台或预置钢筋环上。框架结构挑脚手架搭设:挑架宽100Omm,步高150OnInb立杆间距150Oranb挑架撑杆每3m设一点,支撑杆一头设在立杆与大横杆交接处,另一头支设在结构柱根部用抱柱杆扣紧。无结构柱的位置在柱距间用灯笼架上下楼板顶紧、

15、斜杆撑在灯笼架上下根部。外挑架与结构边相距30Omnb见图2-2-2(施工中应根据实际情况设计搭设图)。(a)双排架搭设图单排架搭设图(C)框架结构搭设图图2-2-2挑脚手架搭设图3 .挂脚手架安全防护要点(1)结构混凝土强度达到设计强度等级的70%时,方可挂脚手架。窗口两侧厚度小于24Omm或宽度小于49Omnl的窗间墙,不得挂置脚手架,如要挂设,则需采取加固措施并经过计算。(2)外挂脚手架制作应根据施工荷载设计、计算穿墙螺栓和预埋挂环。用I级钢筋制作,不得使用变形钢筋。(3)其他安全防护要求,原则上与下面的插口脚手架相同。4 .插口脚手架安全防护要点插口脚手架必须用直径20Cm以上的插口,脚手架是利用混凝土外挂板的窗口固定的一种工具式脚手架。用塔吊提升插口脚手架的安全防护要点:(;),插口脚手架都要经过计算和组装验收合格,才能使用。(2)插口架的荷载(包括活荷载)不得超过1170N/m2,架子上严禁堆放材料,人员不得集中停留。(3)使用塔吊等起重机械提升或降落架子,必须用卡环吊运,不准使用吊钩,任何人不准站在架子上升降。(4)架子与窗洞的连接,必须按照“先别后摘,先挂后拆”的顺序进行。(5)插口架不得超过建筑物的两个开间,最长不得超过8m,宽度不得超过1m。钢管组装晶脚手架其立杆间距不得超过2m;焊接的定型边框为立杆的,其立杆
