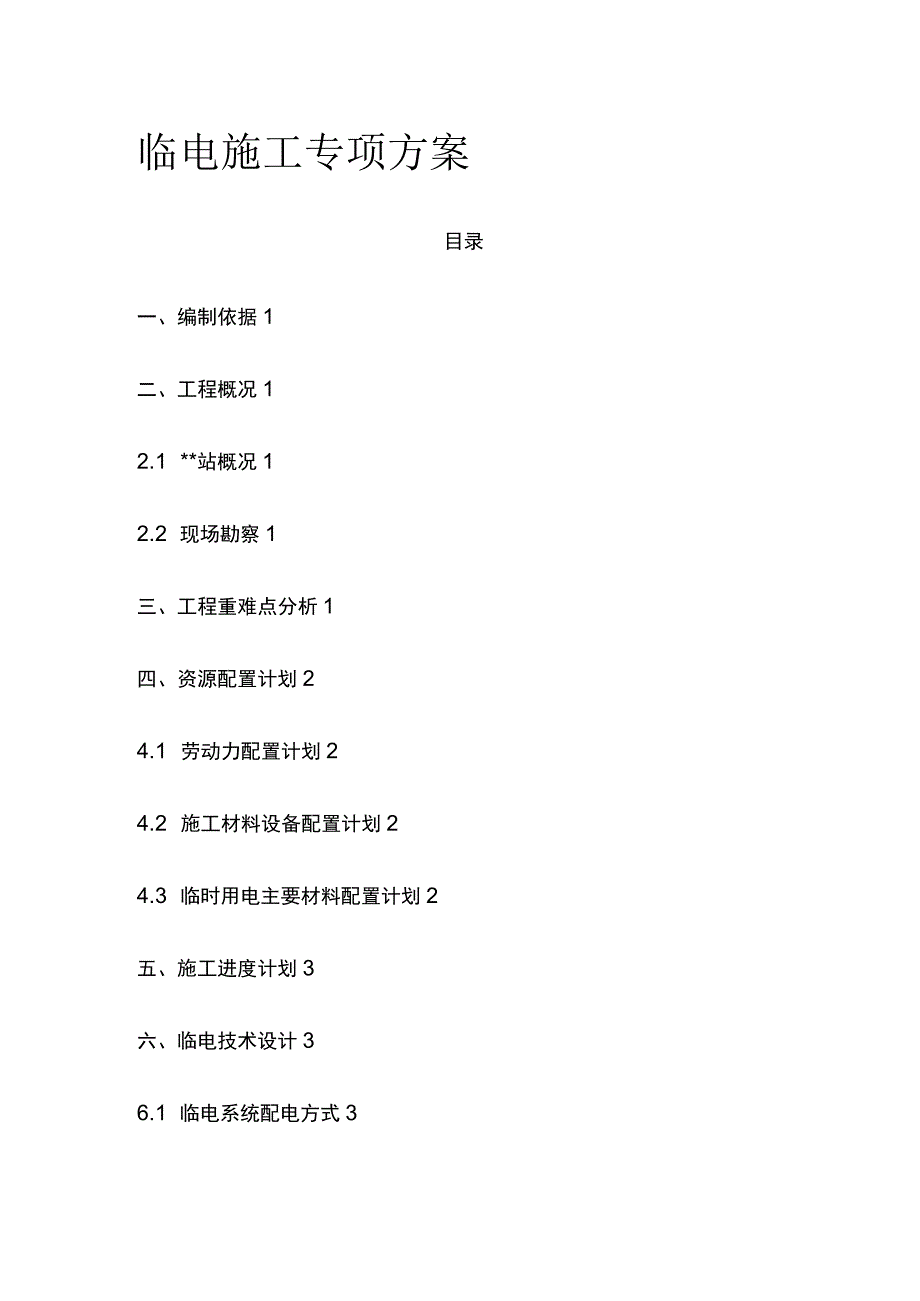

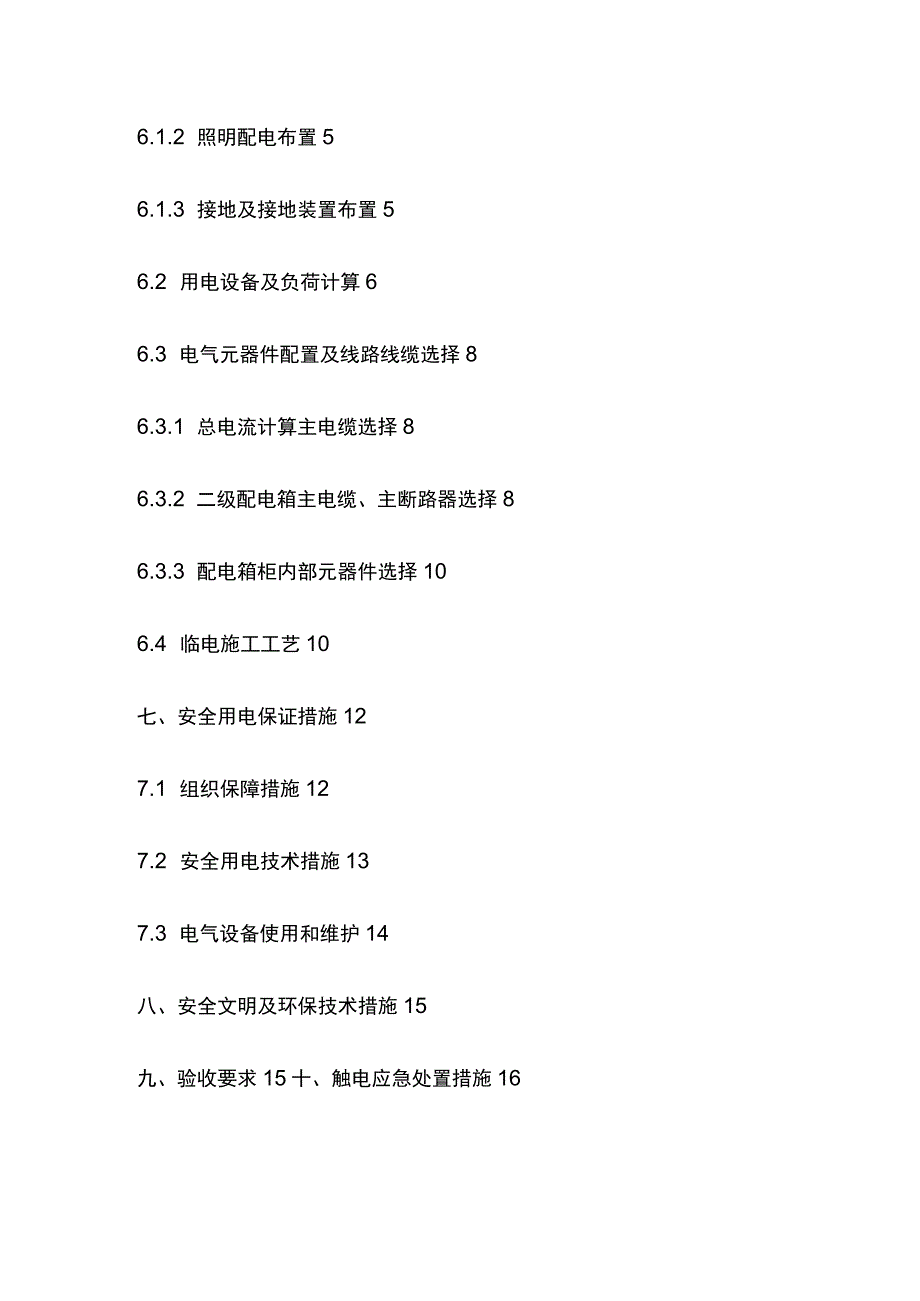

1、临电施工专项方案目录一、编制依据1二、工程概况12.1 *站概况12.2 现场勘察1三、工程重难点分析1四、资源配置计划24.1 劳动力配置计划24.2 施工材料设备配置计划24.3 临时用电主要材料配置计划2五、施工进度计划3六、临电技术设计36.1 临电系统配电方式36.1.1 动力配电布置56.1.2 照明配电布置56.1.3 接地及接地装置布置56.2 用电设备及负荷计算66.3 电气元器件配置及线路线缆选择86.3.1 总电流计算主电缆选择86.3.2 二级配电箱主电缆、主断路器选择86.3.3 配电箱柜内部元器件选择106.4 临电施工工艺10七、安全用电保证措施127.1 组织保
2、障措施127.2 安全用电技术措施137.3 电气设备使用和维护14八、安全文明及环保技术措施15九、验收要求15十、触电应急处置措施1610.1 发生触电事故的现场处理1610.2 成立应急救援指挥机构1610.3 保障措施17一、编制依据(1)建设工程施工现场供用电安全规范(GB50194-2014);(2)低压配电设计规范(GB50054-2011);(3)*施工施工组织设计；(4)*公司关于安全生产相关要求；(5)*公司站场施工管理细则(试行)。二、工程概况2.1 工程概况* *站位于*路与*路交叉口西侧，沿车站路东西向设置。站中心里程是K33+820.368。车站为地下两层侧式站台车
3、站，车站总面积14231ITlo* *站公路对面土建项目部内设有一台容量较大的箱式电力变压器，该变压器附近提供有电表箱电源接口，能够满足我方施工需求。主电缆由主变压器低压侧引出一条回路，沿地面沟槽经风孔至站厅层一级总配电箱。三、工程重难点分析* *站为地下两层侧式站台车站，临电布置的难点有：设备区施工期间，墙体砌筑施工影响配电箱摆放，需要经常调整移动。四、资源配置计划4.1劳动力配置计划按照施工组织进度计划安排，统筹规划、统一调度，项目部决定从劳务协作队伍中抽调具有丰富施工经验、综合技能优秀、实力强盛的水电班组，实施本站临时施工用电的施工。同时项目部配备一名电工，参与临时施工用电的施工，并负责
4、后期的维护和管理。现场临电工程的安装、维修和拆除必须由电工完成。正常使用期间现场设1名电工，班长负责全场线路的维护及巡查，各施工队设12名专业电工，负责施工用电的安全作业。为确保施工进度计划按期完成，项目配备了运行状态良好、性能可靠的机械设备、仪器仪表并于开工前调入施工现场。本工程拟投入的主要施工机械设备及仪表见下表：表4.2-1主要施工机械设备及仪表序设备名规格型号额定功进场时间数状备号称率量态注1电焊机BX1-300252019.3.101良好2切割机LX-3551.82019.3.101良好3手枪钻GBMlO0.2362019.3.102良好4电锤LA41412612019.3.102良
5、好5绝缘电希玛AR907A+/2019.3.101良阻测试好仪6接地电VC6412/2019.3.101良阻测试好仪7万用电优利德(UNI-T)/2019.3.102良压表UT201好根据临电技术设计的要求，临时用电主要材料的配置如下表：表4.3-1临时用电主要材料表序号名称规格型号单位数量备注1一级配电箱参见系统图台2二级配电箱参见系统图台143照明配电箱参见系统图公44电缆YJY-3*95+2*50m3005电缆YJY-3*35+2*16m9206电缆YJY-3*6m367电线BYJ-2.5m39008LED灯带6Wmm15009泛光灯200W盏30五、施工进度计划临时用电施工进度安抖滇体
6、如下表：表5.1-1临时用电施工进度计划阶段工序开始时间结束时间持续时间备注施工阶段施工准备2019.5.252019.5.3010配电箱柜布置2019.6.12019.6.22电缆电线敷设2019.6.32019.6.64灯具安装2019.6.72019.6.93检测验收2019.6.102019.6.101维护阶段施工进程维护2019.6.112020.3.30294拆除阶段灯具拆除2020.3.12020.3.33电缆拆除2020.3.312020.4.23配电箱柜拆除2020.4.32020.4.42六、临电技术设计6.1临电系统配电方式施工现场的配电系统应设置一级配电柜、二级配电箱、
7、开关箱实行三级配电,三级漏电保护。施工现场临时配电严格按照GB50194-2014建设工程施工现场供用电安全规范，整个施工现场采用TN-S供电系统，动力回路均采用三相五线制，分级重复接地，接地体及接地电阻均符合国家规范，所有用电设备的金属外壳全部与保护零线PE相连接。所有配电箱均采用标准电箱，并在总箱和分箱处设置干粉灭火器，实行分级管理一机一闸一箱一漏。结合建设工程临时用电管理办法的要求，一级配电柜设置1台，6路馈电回路，进口开250A,接入电缆型号YJY-0.6/1KV395250;二级配电箱设置14台及4台照明配电箱。开关箱中漏电保护器的额定漏电动作电流不应大于15mA,额定漏电动作时间不
8、应大于0.1S。其他系统承包商的用电接口从我单位车站的内二级配电箱引接，容量满足施工要求。二级配电箱到三级开关箱，主要是对车站各区域的施工临时照明和机具使用。根据实际情况，对照电缆载流量表63A三级箱的进线选用YJY-0.6/1KV3X16+2lOmm2电缆；40A和32A三相插座选用YJY-O.61KV56mm?电缆；32A单相插座选用YJY-O.61KV34mm?电缆。照明回路选用BJY-O.61KV32.5mr2电线穿阻燃PVC管沿结构顶板采用管卡固定。6.：Ll动力配电布置由于车站为侧式站台，考虑施工相互影响设置一台一级配电柜设置于站厅层24/E轴处。进线方式采用下进线下出线的方式，周
9、围采用型钢格栅围栏将配电箱完全防护开来，并刷黄黑警示标线。一级配电箱内设置6个馈线回路，一个备用回路，站厅层LDl-L2动力二级箱为第一回路，站厅层LDl-3、4动力二级箱为第二回路，站厅层LDl-5、6动力二级箱为第三回路，站台层LD2-1至4动力二级箱为第四回路，站台层LD2-5至8动力二级箱为第五回路。配电箱柜具体位置参见附图1站厅动力配电平面图、附图2站台动力配电平面图。6.1.2 照明配电布置设备区照明采用LED灯带，站厅公共区照明采用LED泛光灯和LED灯带，车站内灯具的吊挂高度为3.0mo设备及管理用房间隔墙砌筑后，在设备区走廊、楼梯口、疏散通道等设置光源以便设备安装。照明配电具
10、体参见附图3站厅照明配电平面图、附图4站台照明配电平面图。6.1.3 接地及接地装置布置临时用电电源系统采用TN-S系统，接地电阻值不大于10o接地保护PE线从电源处引入站内一级配电箱，在车站一级箱处采用L40*4扁钢利用车站主体结构钢筋与一级配电箱作为接地体。车站加工区布置接地系统，在加工区侧墙上布置一根L40*4的接地扁铁，该接地扁铁车站土建混凝土钢筋连接,该加工区内的二级箱及用电设备,与接地扁铁连接,三级箱不设接地。其他区域二级箱均与土建结构形成重复接地。注：上图取自施工现场临时用电安全技术规范（JGJ46-2005）I-工作接地；2-PE线重复接地；3-电气设备金属外壳（正常不带电的外
11、露可导电部分）；LI、L2、L3、-相线；N-工作零线;PE-保护零线；DK-总电源隔离开关；RCD-总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）；T-变压器。接地技术具体要求如下：1.现场供电采用TN-S系统，在总配电及二级配电箱处做重复接地,形成局部TN-S接零保护系统，再由重复接地点分置N线PE线。2、从电源侧通过主电缆YJY-3X35+2X16将PE线引入一级配电箱。3、二级配电箱重复按地处采用404mm扁铁与基础钢筋焊接，扁铁搭接焊时长为其宽度的2倍，且至少三边通焊。4、接地线与自然接地体有两个连接点，其连接后在出地面部分要用螺丝连接，以便检测接地电阻时把接地体和接地电阻
12、分开。6.2用电设备及负荷计算本工程施工用电负荷计算采用需要系数法计算用电负荷，施工用电设备及负荷计算详见表6.2-1需要系数计算负荷表。经计算总视在功率为77.87(KVA),变压器剩余容量满足电源需求。6.2-1需要系数法负荷计算表W)、容量(kVA)台LT-0.20.0000.0.式2437733钻457873床058电Z30.21.0000.0.动T-R755*76套4(1057856丝00)058机切LX-1.47.0003.3.割358261机5057807058手GB0.12.0001.1.枪Ml230310钻06657884058管YG0.21.0000.0.道1275576滚C2057856槽058电动机机电LA155.0002.2.锤410524105780026058角G0.17.0003.3.向WS7202
