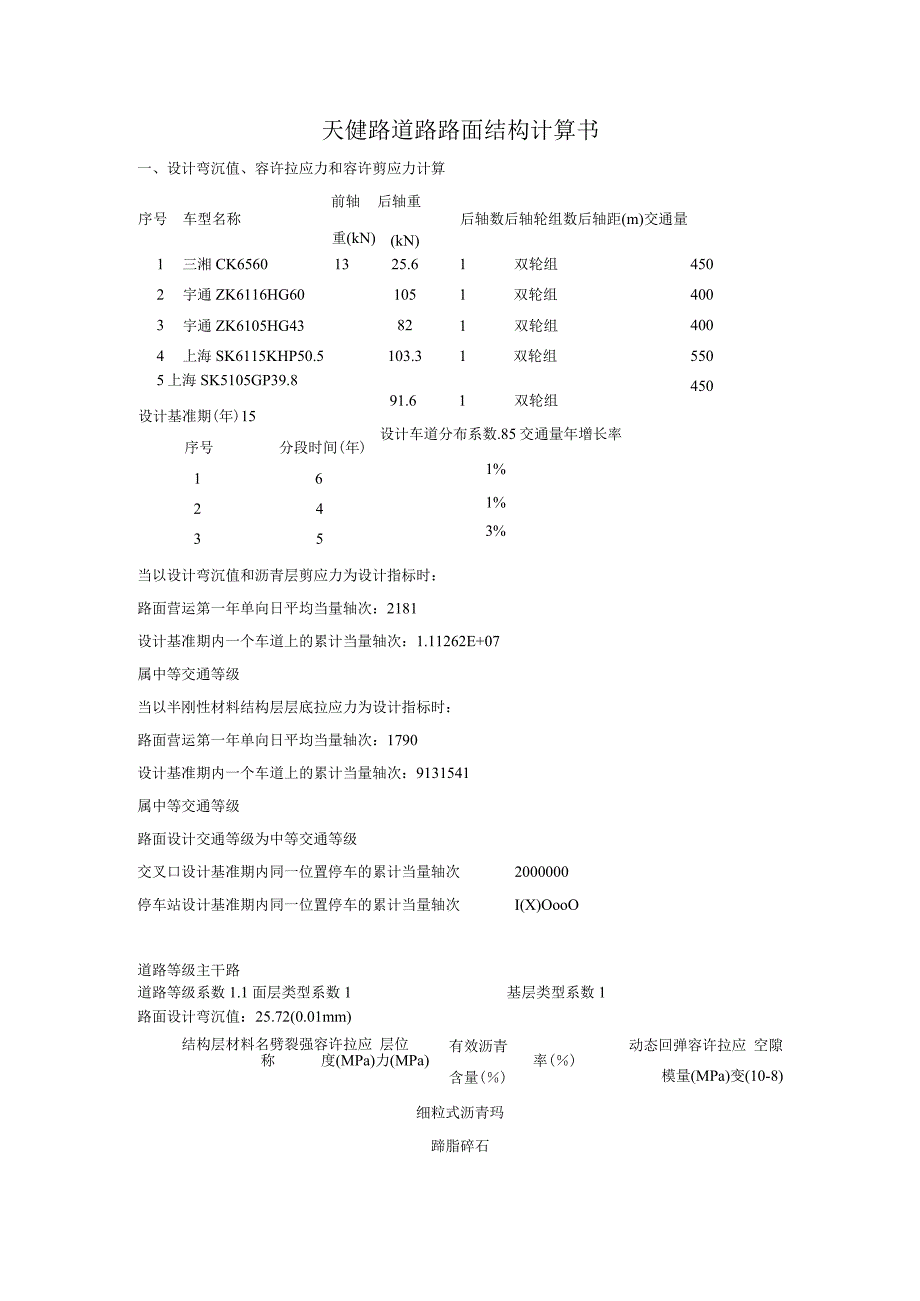

1、天健路道路路面结构计算书一、设计弯沉值、容许拉应力和容许剪应力计算前轴后轴重序号车型名称重(kN)(kN)后轴数后轴轮组数后轴距(m)交通量1三湘CK65601325.61双轮组4502宇通ZK6116HG601051双轮组4003宇通ZK6105HG43821双轮组4004上海SK6115KHP50.5103.31双轮组5505上海SK5105GP39.8设计基准期(年)15序号分段时间(年)16243591.61双轮组设计车道分布系数.85交通量年增长率1%1%3%450当以设计弯沉值和沥青层剪应力为设计指标时:路面营运第一年单向日平均当量轴次:2181设计基准期内一个车道上的累计当量轴次

2、:1.11262E+07属中等交通等级当以半刚性材料结构层层底拉应力为设计指标时:路面营运第一年单向日平均当量轴次:1790设计基准期内一个车道上的累计当量轴次:9131541属中等交通等级路面设计交通等级为中等交通等级交叉口设计基准期内同一位置停车的累计当量轴次2000000停车站设计基准期内同一位置停车的累计当量轴次I(X)OooO道路等级主干路道路等级系数1.1 面层类型系数1基层类型系数1路面设计弯沉值:25.72(0.01mm)结构层材料名劈裂强容许拉应 层位称度(MPa)力(MPa)有效沥青含量()动态回弹容许拉应 空隙率()模量(MPa)变(10-8)细粒式沥青玛蹄脂碎石2中粒式

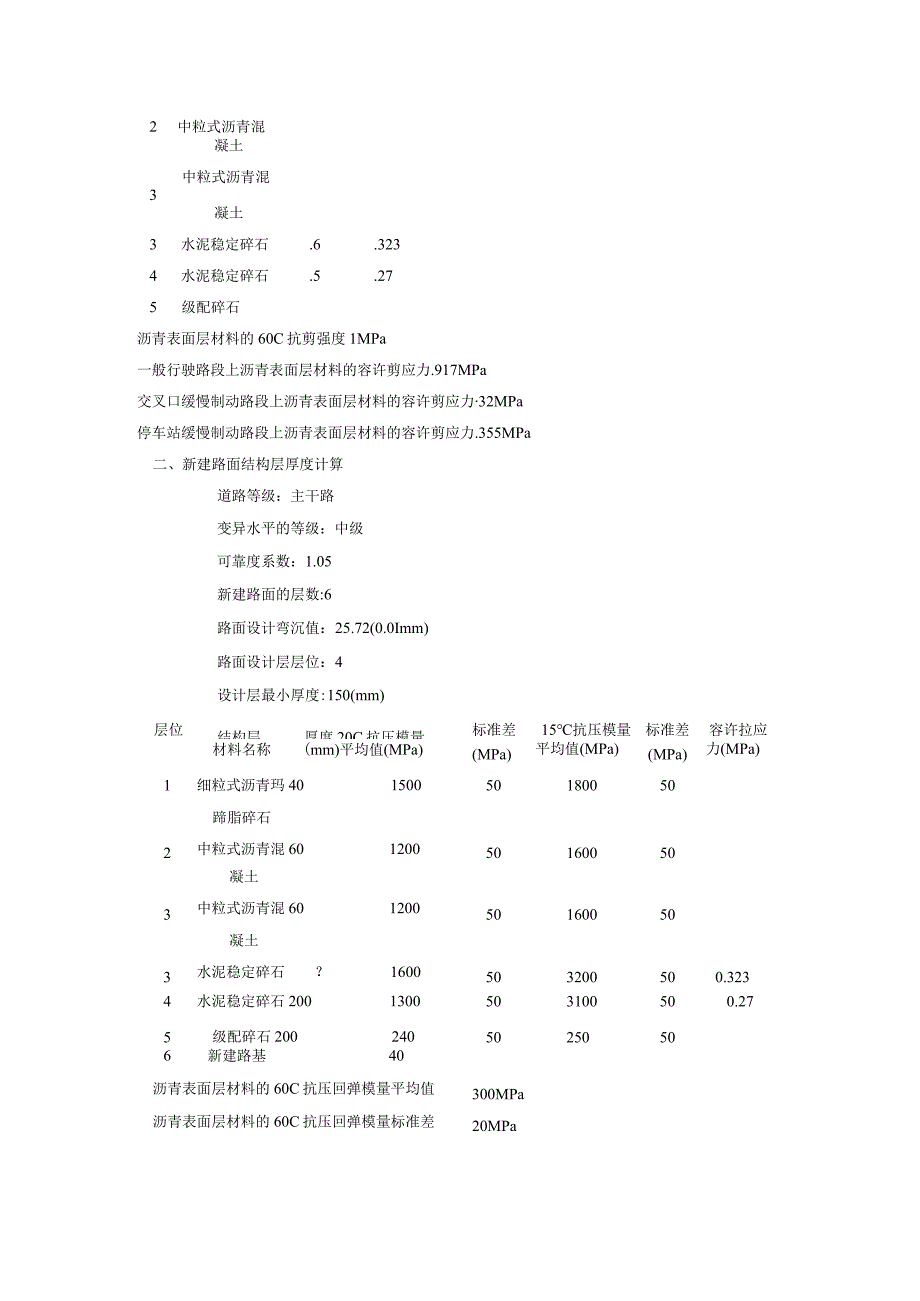

3、沥青混凝土中粒式沥青混3凝土3 水泥稳定碎石.6.3234 水泥稳定碎石.5.275 级配碎石沥青表面层材料的60C抗剪强度1MPa一般行驶路段上沥青表面层材料的容许剪应力.917MPa交叉口缓慢制动路段上沥青表面层材料的容许剪应力32MPa停车站缓慢制动路段上沥青表面层材料的容许剪应力.355MPa二、新建路面结构层厚度计算道路等级:主干路层位变异水平的等级:中级可靠度系数:1.05新建路面的层数:6路面设计弯沉值:25.72(0.0Imm)路面设计层层位:4设计层最小厚度:150(mm)结构层厚度20C抗压模量标准差15抗压模量标准差容许拉应材料名称(mm)平均值(MPa)(MPa)平均值

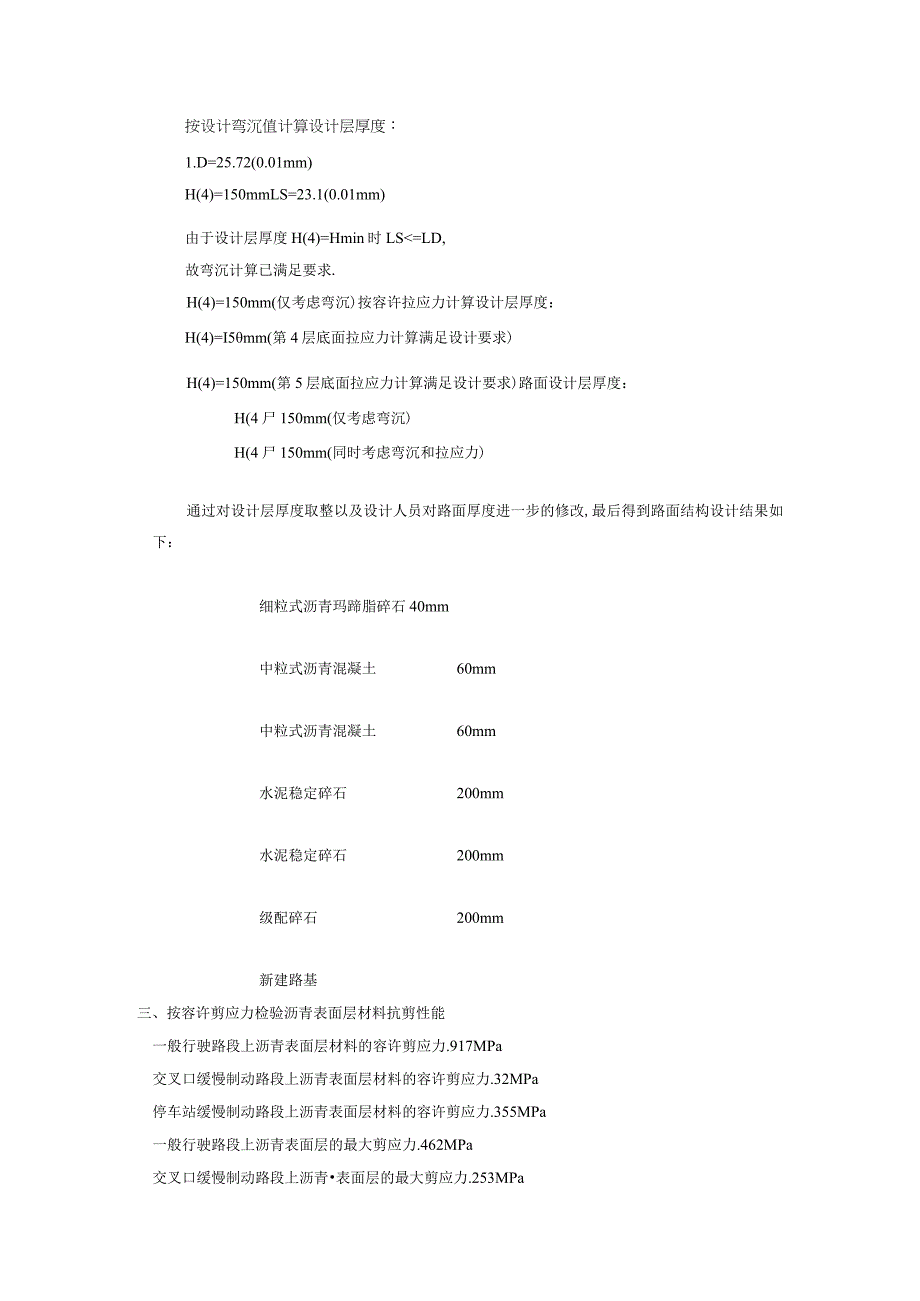

4、(MPa)(MPa)力(MPa)1细粒式沥青玛401500501800502蹄脂碎石中粒式沥青混601200501600503凝土中粒式沥青混601200501600503凝土水泥稳定碎石?1600503200500.3234水泥稳定碎石2001300503100500.275级配碎石20024050250506新建路基40沥青表面层材料的60C抗压回弹模量平均值沥青表面层材料的60C抗压回弹模量标准差300MPa20MPa按设计弯沉值计算设计层厚度:1.D=25.72(0.01mm)H(4)=150mmLS=23.1(0.01mm)由于设计层厚度H(4)=Hmin时LS=LD,故弯沉计算已满

5、足要求.H(4)=150mm(仅考虑弯沉)按容许拉应力计算设计层厚度:H(4)=I5mm(第4层底面拉应力计算满足设计要求)H(4)=150mm(第5层底面拉应力计算满足设计要求)路面设计层厚度:H(4尸150mm(仅考虑弯沉)H(4尸150mm(同时考虑弯沉和拉应力)通过对设计层厚度取整以及设计人员对路面厚度进一步的修改,最后得到路面结构设计结果如下:细粒式沥青玛蹄脂碎石40mm中粒式沥青混凝土60mm中粒式沥青混凝土60mm水泥稳定碎石200mm水泥稳定碎石200mm级配碎石200mm新建路基三、按容许剪应力检验沥青表面层材料抗剪性能一般行驶路段上沥青表面层材料的容许剪应力.917MPa交

6、叉口缓慢制动路段上沥青表面层材料的容许剪应力.32MPa停车站缓慢制动路段上沥青表面层材料的容许剪应力.355MPa一般行驶路段上沥青表面层的最大剪应力.462MPa交叉口缓慢制动路段上沥青表面层的最大剪应力.253MPa停车站缓慢制动路段上沥青表面层的最大剪应力.253MPa一般行驶路段上沥青表面层材料的抗剪强度满足设计要求交叉口缓慢制动路段上沥青表面层材料的抗剪强度满足设计要求停车站缓慢制动路段上沥青表面层材料的抗剪强度满足设计要求四、交工验收弯沉值计算(未考虑可靠度系数)层位结构层材料名称厚度20C抗压模量标准差综合影响系数(mm)平均值(MPa)(MPa)1细粒式沥青玛蹄脂碎石4015

7、00501.252中粒式沥青混凝土601200501.253中粒式沥青混凝土601200501.254水泥稳定碎石2001600501.255水泥稳定碎石2001300501.256级配碎石200240501.257新建路基401.25计算新建路面各结构层及路基顶面交工验收弯沉值:第1层路面顶面交工验收弯沉值LS=20.01(0.01mm)第2层路面顶面交工验收弯沉值LS=21.5(SOImm)第3层路面顶面交工验收弯沉值LS=23.03(0.01mm)第4层路面顶面交工验收弯沉值LS=27.00(0.01mm)第5层路面顶面交工验收弯沉值LS=48.02(0.01mm)第6层路面顶面交工验收弯沉值LS=160.07(0.01mm)路基顶面交工验收弯沉值LS=259.98(0.01mm)(根据“公路沥青路面设计规范”公式计算)1.S=263.26(0.0Imm)(根据“公路路面基层施工技术规范”公式计算)
