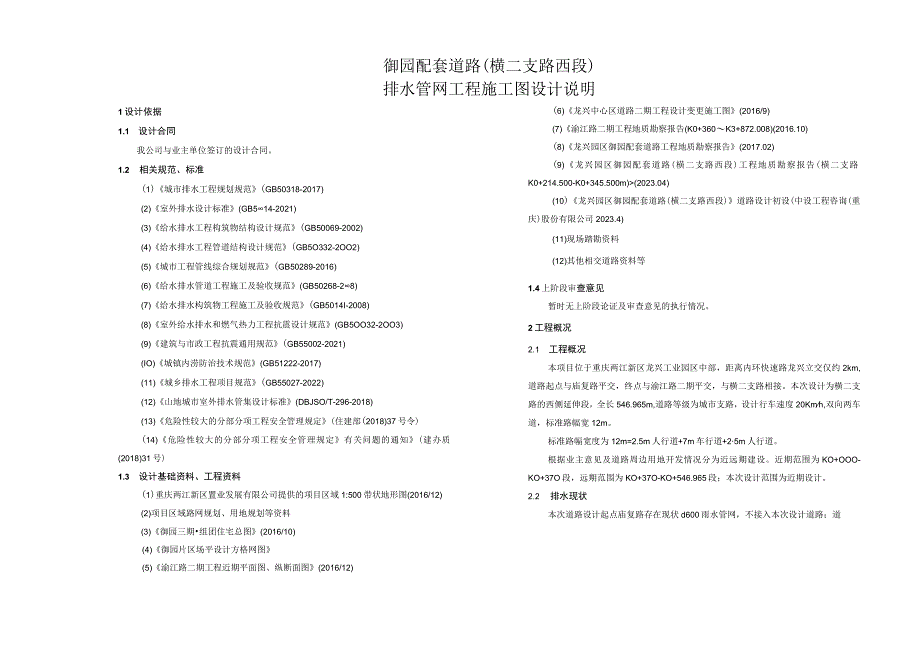

1、御园配套道路(横二支路西段)排水管网工程施工图设计说明1设计依据1.1 设计合同我公司与业主单位签订的设计合同。1.2 相关规范、标准(1)城市排水工程规划规范(GB50318-2017)(2)室外排水设计标准(GB514-2021)(3)给水排水工程构筑物结构设计规范(GB50069-2002)(4)给水排水工程管道结构设计规范(GB5O332-2OO2)(5)城市工程管线综合规划规范(GB50289-2016)(6)给水排水管道工程施工及验收规范(GB50268-28)(7)给水排水构筑物工程施工及验收规范(GB5014I-2008)(8)室外给水排水和燃气热力工程抗震设计规范(GB5OO
2、32-2OO3)(9)建筑与市政工程抗震通用规范(GB55002-2021)(IO)城镇内涝防治技术规范(GB51222-2017)(11)城乡排水工程项目规范(GB55027-2022)(12)山地城市室外排水管集设计标准(DBJSO/T-296-2018)(13)危险性较大的分部分项工程安全管理规定(住建部(2018)37号令)(14)危险性较大的分部分项工程安全管理规定有关问题的通知(建办质(2018)31号)1.3 设计基础资料、工程资料(1)重庆两江新区置业发展有限公司提供的项目区域1:500带状地形图(2016/12)(2)项目区域路网规划、用地规划等资料(3)御园三期组团住宅总图
3、(2016/10)(4)御园片区场平设计方格网图(5)渝江路二期工程近期平面图、纵断面图(2016/12)(6)龙兴中心区道路二期工程设计变更施工图(2016/9)(7)渝江路二期工程地质勘察报告(K0+360K3+872.008)(2016.10)(8)龙兴园区御园配套道路工程地质勘察报告(2017.02)(9)龙兴园区御园配套道路(横二支路西段)工程地质勘察报告(横二支路K0+214.500-K0+345.500m)(2023.04)(10)龙兴园区御园配套道路(横二支路西段)道路设计初设(中设工程咨询(重庆)股份有限公司2023.4)(11)现场踏勘资料(12)其他相交道路资料等1.4上
4、阶段审查意见暂时无上阶段论证及审查意见的执行情况。2工程概况2.1 工程概况本项目位于重庆两江新区龙兴工业园区中部，距离内环快速路龙兴立交仅约2km,道路起点与庙复路平交，终点与渝江路二期平交，与横二支路相接。本次设计为横二支路的西侧延伸段，全长546.965m,道路等级为城市支路，设计行车速度20Kmh,双向两车道，标准路幅宽12m。标准路幅宽度为12m=2.5m人行道+7m车行道+25m人行道。根据业主意见及道路周边用地开发情况分为近远期建设。近期范围为KO+OOO-KO+37O段，远期范围为KO+37O-KO+546.965段；本次设计范围为近期设计。2.2 排水现状本次道路设计起点庙复

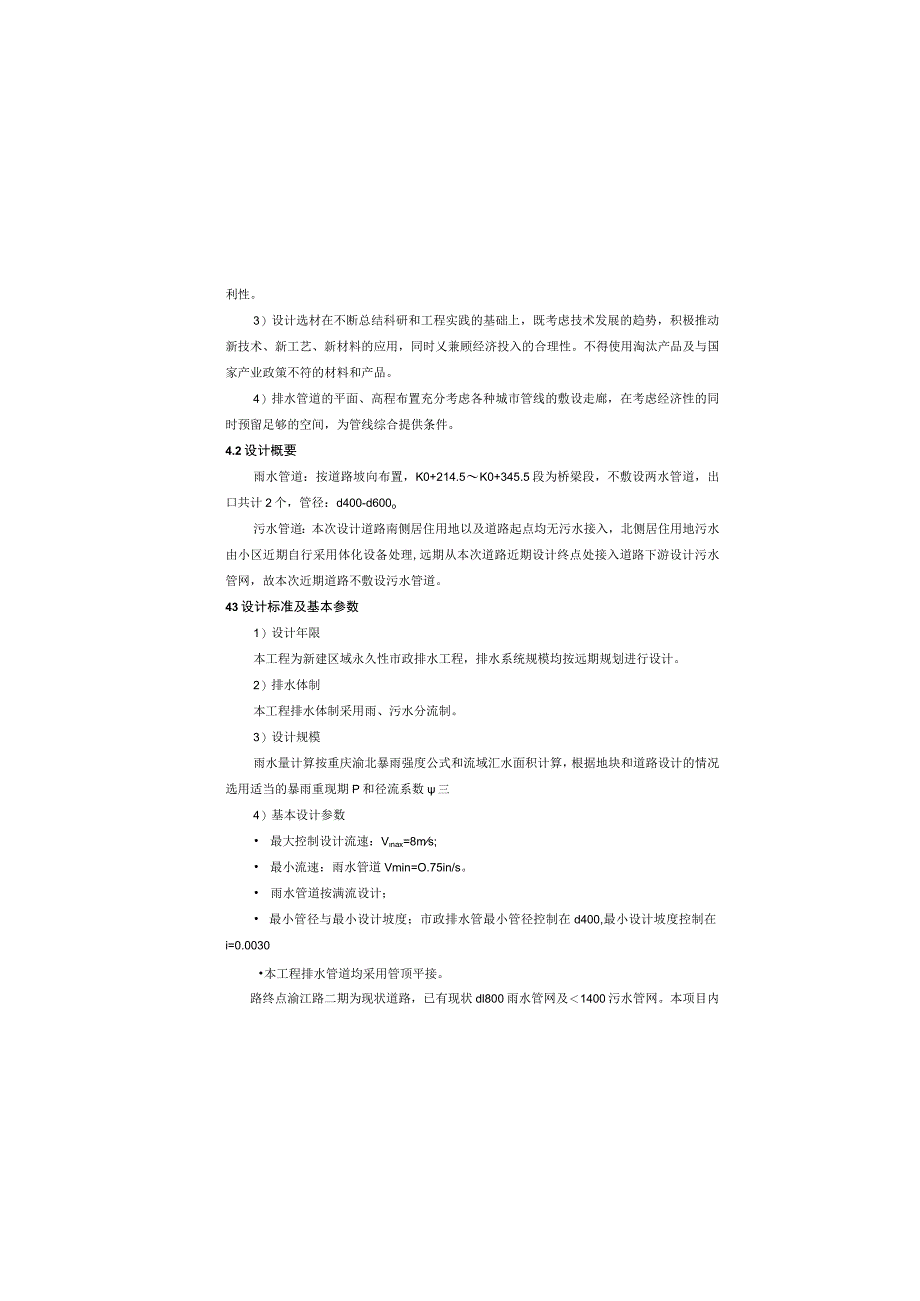

5、路存在现状d600雨水管网，不接入本次设计道路；道利性。3）设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时乂兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。4）排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。4.2设计概要雨水管道：按道路坡向布置，K0+214.5K0+345.5段为桥梁段，不敷设两水管道，出口共计2个，管径：d400-d600o污水管道：本次设计道路南侧居住用地以及道路起点均无污水接入，北侧居住用地污水由小区近期自行采用体化设备处理
6、,远期从本次道路近期设计终点处接入道路下游设计污水管网，故本次近期道路不敷设污水管道。43设计标准及基本参数1）设计年限本工程为新建区域永久性市政排水工程，排水系统规模均按远期规划进行设计。2）排水体制本工程排水体制采用雨、污水分流制。3）设计规模雨水量计算按重庆渝北暴雨强度公式和流域汇水面积计算，根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数三4）基本设计参数 最大控制设计流速：Vnax=8ms; 最小流速：雨水管道Vmin=O.75in/s。 雨水管道按满流设计； 最小管径与最小设计坡度；市政排水管最小管径控制在d400,最小设计坡度控制在i=0.0030本工程排水管道均采用管顶

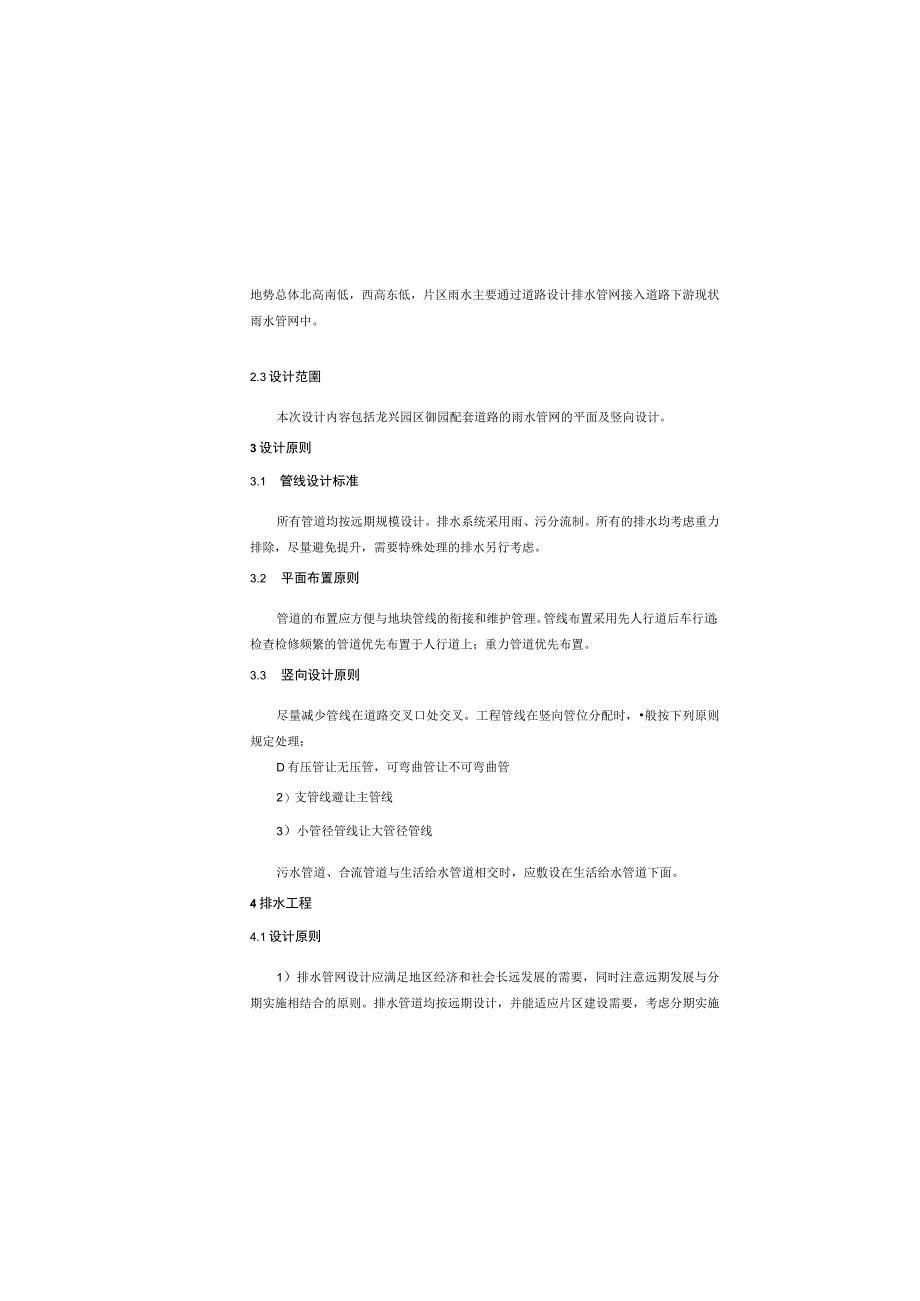

7、平接。路终点渝江路二期为现状道路，已有现状dl800雨水管网及1400污水管网。本项目内地势总体北高南低，西高东低，片区雨水主要通过道路设计排水管网接入道路下游现状雨水管网中。2.3设计范圉本次设计内容包括龙兴园区御园配套道路的雨水管网的平面及竖向设计。3设计原则3.1 管线设计标准所有管道均按远期规模设计。排水系统采用雨、污分流制。所有的排水均考虑重力排除，尽量避免提升，需要特殊处理的排水另行考虑。3.2 平面布置原则管道的布置应方便与地块管线的衔接和维护管理。管线布置采用先人行道后车行道；检查检修频繁的管道优先布置于人行道上；重力管道优先布置。3.3 竖向设计原则尽量减少管线在道路交叉口处
8、交叉。工程管线在竖向管位分配时，般按下列原则规定处理；D有压管让无压管，可弯曲管让不可弯曲管2）支管线避让主管线3）小管径管线让大管径管线污水管道、合流管道与生活给水管道相交时，应敷设在生活给水管道下面。4排水工程4.1设计原则1）排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。2）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便表雨水管道布置表编号道路桩号管径排出口K0+O00-K0+214d4-d6
9、00K0214处排入渝江路二期现状雨水管网2K0+346KO+37Od4-d600KO+37O处排入渝江路二期现状雨水管网沿线适当位置预埋过街支管，具体位置可根据实际需要进行适当调整。纵向布置:道路雨水管道纵向按道路坡向敷设,埋设深度按管顶敷土1.52.0m控制。管道坡度原则上按道路坡度设置，当跌落水头大于1.5n管内计算流速超过最大设计流速时采取跌水消能措施。（3）内涝计算设计雨水管道内涝过流能力校核：步骤及原理：lf1(tf)xHttS(TIMM-Ifr)（1）根据现状假设的满流推断的水力坡度i=H- （h2+管高+1）/管道长度；（2）根据V=（ln）R2%8,算出该状态下的流速；（3）
10、根据Q=VA得到该状态下的临界流量Qp；（4）根据暴雨强度公式计算出100年重现期下的设计流量Qmo;（5）用QmoQp得到差值AQ,用Q乘以本管段流行时间匕得到该汇流时间下的溢流量Q按照室外排水设计标准，设计考虑在内涝重现期（P=100年）对本次设计雨水管道进行防洪能力评估，当Qlm3为无风险，100mlQrtlW10n为低风险，IooOm3QjaW5000为中风险，5000nQ4为高风险。雨水管道内涝容纳能力校核表n：管材粗糙系数，塑料管取0.01。4.4雨水系统(1)雨水量计算 雨水设计流量公式：Q=qF(L/S) 暴雨强度(q)公式采用渝北区暴雨强度公式计算:IllKl+0.945印)
11、=(t+9.713)os,(LShm 暴雨重现期：道路排水系统P=5年；设计降雨历时：t=ll+l2(min)其中，地面集水时间：tl=5(min)管渠内雨水流行时间：t2(min)按计算确定综合径流系数：综合径流系数取=071)雨水管道水力计算如下：表雨水管道水力计算表序号计算管段务积集水时间设计流量过流能力管径坡度流速(hm2)(min)(US)(Us)(mm)()(ns)1Y-IY-50.56137.61856.1400I(X)6.8132Y5-Y-Il0.76.5189.301298.7500706.6143Y-12-Y-130.25.556.05803.10400SS6.3914Y-
12、13-Y-153.56963.261382.5600304.890(2)雨水管道设计功能：雨水管道负责收集、输送该路段道路路面、相邻地块的雨水流量。定线原则：本次设计道路雨水管道为单侧布置，具体位置详见排水管网标准横断面图。平面布置：本次设计雨水管线单侧敷设，K0+214.5-K0+345.5段为桥梁段，不敷设雨水管道。管道均沿道路坡向布置，雨水接入渝江路二期现状3800雨水管网。PVC-U双层轴向中空壁管采用瓜米石屑型层基础：雨水口连接管管道基础采用满包混凝上基础。管道基础在接口部位的凹槽,在铺设管道时随铺随挖。凹槽长度为0.40.6米，深度为0.050.1米，宽度为管道外径的1.1倍。在接
13、口完成后，凹槽随即用砂回填密实。管道采用承插接头，管道承口应放在进水方向，插口放在出水方向。4.6检杳井及其它构筑物（1）检查井1）管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井,本次设计雨水检查井间距均为30m左右。2）本工程检查井盖材质宜为球墨铸铁的“五防”井盖（防沉降、防盗、防噪音、防坠落、防位移），颜色宜为黑色，井盖所用球墨铸铁应符合GB1348-2019的规定。人行道上按承载能力，最低选用C250类型；车行道按承载能力，最低选用D400类型；井座采用圆形，井盖采用圆形，井座厚度f暂定为IOCm,可根据选定产品做调整0所选井盖应符合检查井盖（GBfT2
