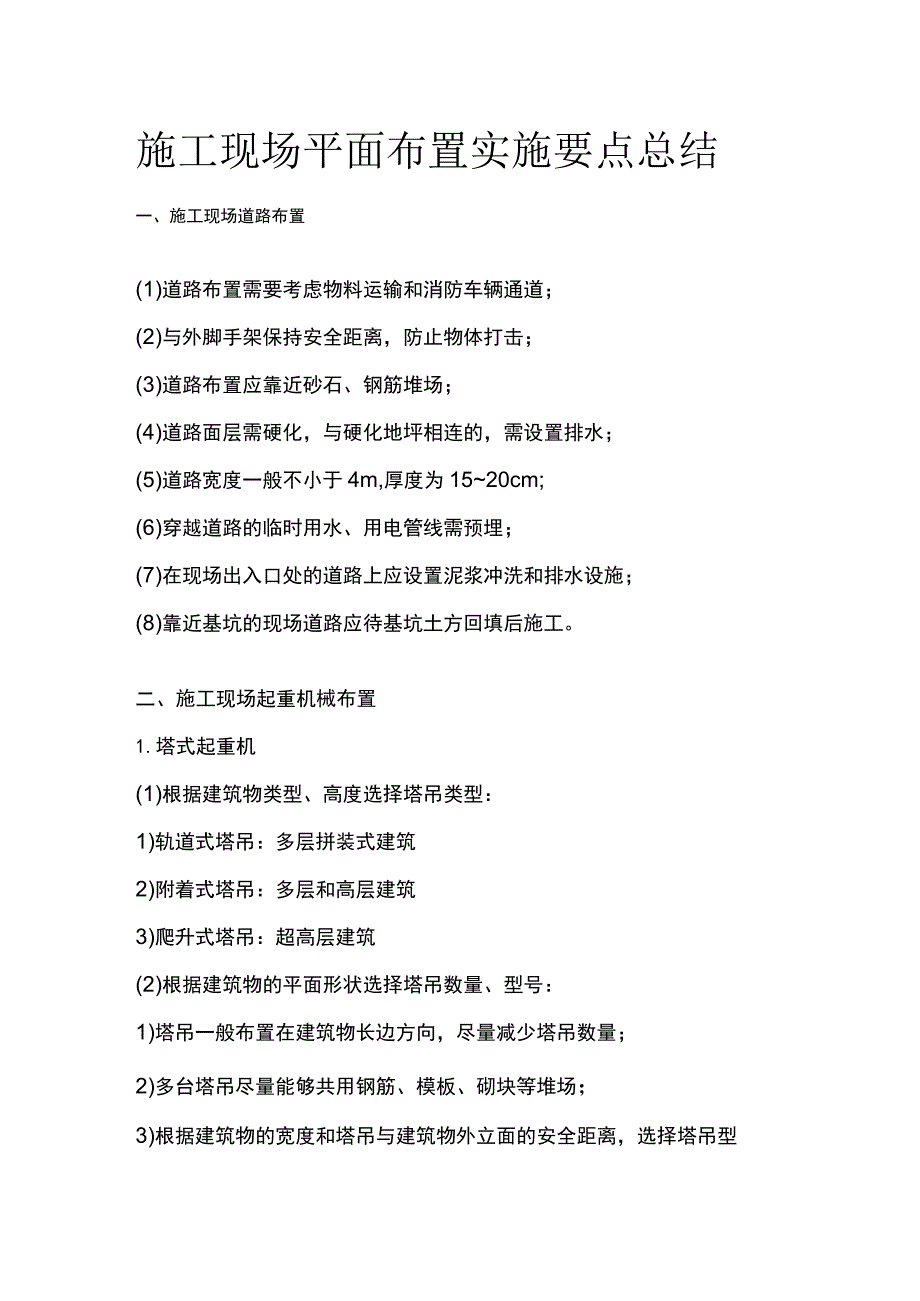

1、施工现场平面布置实施要点总结一、施工现场道路布置(1)道路布置需要考虑物料运输和消防车辆通道;(2)与外脚手架保持安全距离,防止物体打击;(3)道路布置应靠近砂石、钢筋堆场;(4)道路面层需硬化,与硬化地坪相连的,需设置排水;(5)道路宽度一般不小于4m,厚度为1520cm;(6)穿越道路的临时用水、用电管线需预埋;(7)在现场出入口处的道路上应设置泥浆冲洗和排水设施;(8)靠近基坑的现场道路应待基坑土方回填后施工。二、施工现场起重机械布置1.塔式起重机(1)根据建筑物类型、高度选择塔吊类型:1)轨道式塔吊:多层拼装式建筑2)附着式塔吊:多层和高层建筑3)爬升式塔吊:超高层建筑(2)根据建筑物

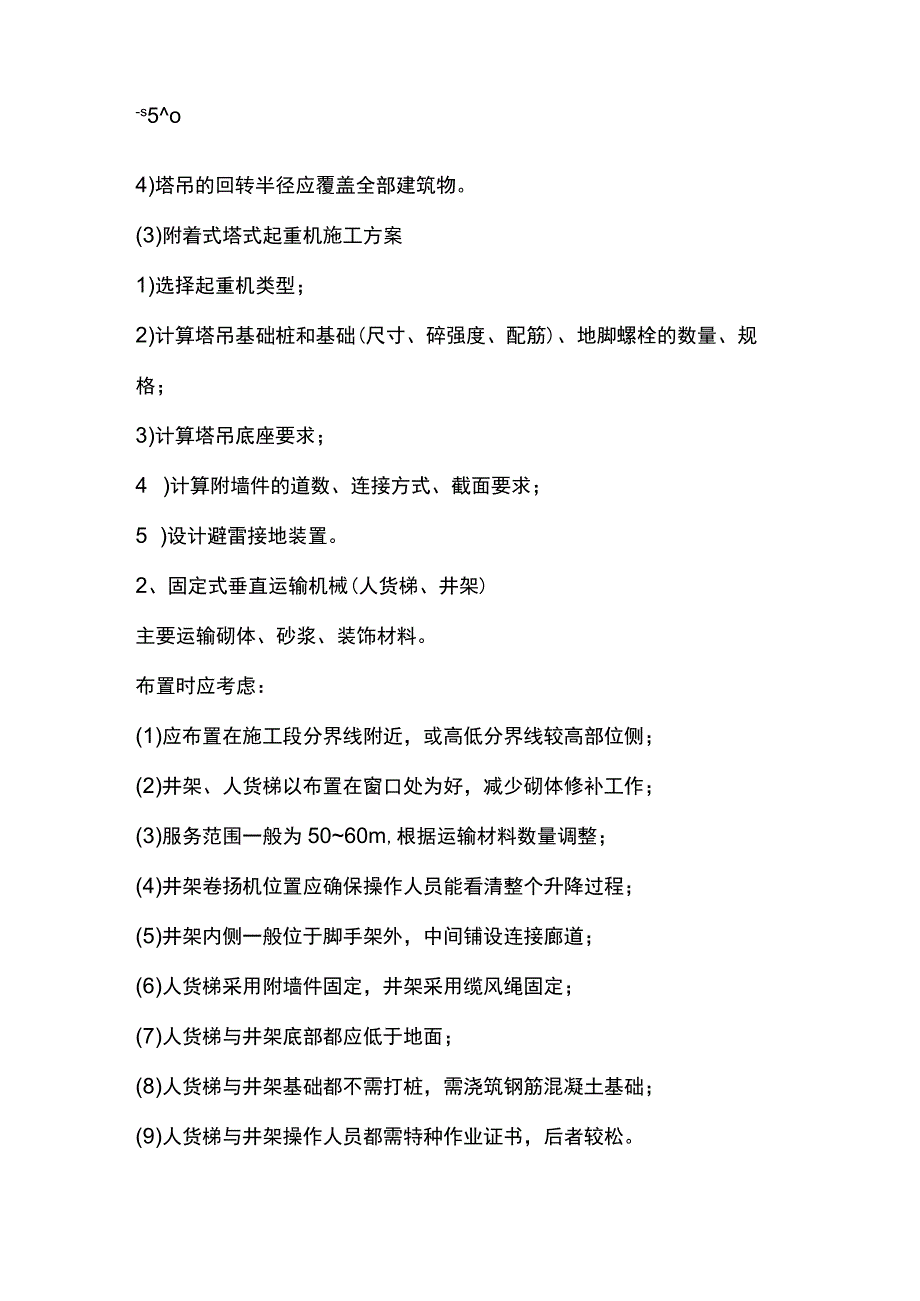

2、的平面形状选择塔吊数量、型号:1)塔吊一般布置在建筑物长边方向,尽量减少塔吊数量;2)多台塔吊尽量能够共用钢筋、模板、砌块等堆场;3)根据建筑物的宽度和塔吊与建筑物外立面的安全距离,选择塔吊型-s5o4)塔吊的回转半径应覆盖全部建筑物。(3)附着式塔式起重机施工方案1)选择起重机类型;2)计算塔吊基础桩和基础(尺寸、碎强度、配筋)、地脚螺栓的数量、规格;3)计算塔吊底座要求;4 )计算附墙件的道数、连接方式、截面要求;5 )设计避雷接地装置。2、固定式垂直运输机械(人货梯、井架)主要运输砌体、砂浆、装饰材料。布置时应考虑:(1)应布置在施工段分界线附近,或高低分界线较高部位侧;(2)井架、人货

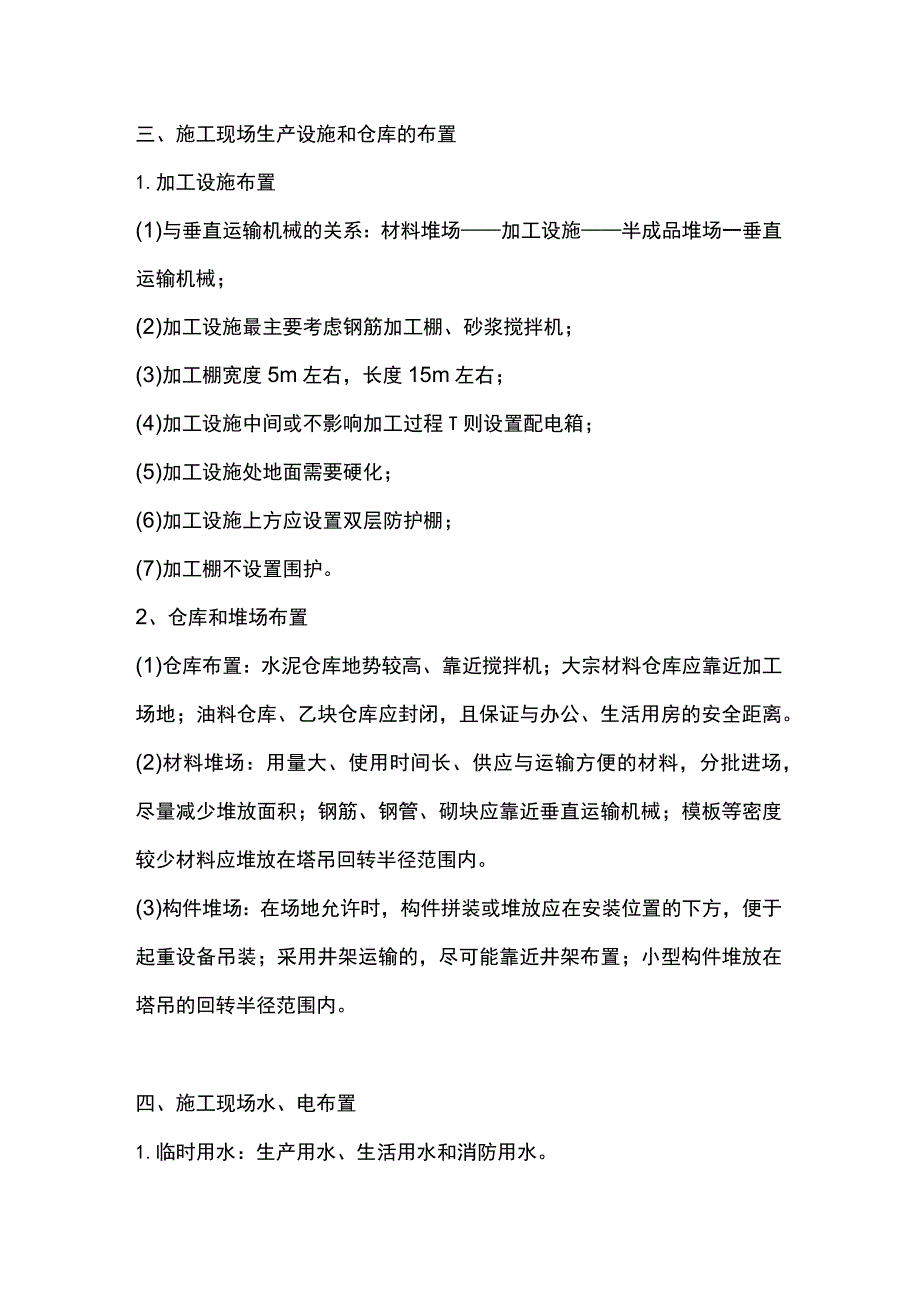

3、梯以布置在窗口处为好,减少砌体修补工作;(3)服务范围一般为5060m,根据运输材料数量调整;(4)井架卷扬机位置应确保操作人员能看清整个升降过程;(5)井架内侧一般位于脚手架外,中间铺设连接廊道;(6)人货梯采用附墙件固定,井架采用缆风绳固定;(7)人货梯与井架底部都应低于地面;(8)人货梯与井架基础都不需打桩,需浇筑钢筋混凝土基础;(9)人货梯与井架操作人员都需特种作业证书,后者较松。三、施工现场生产设施和仓库的布置1.加工设施布置(1)与垂直运输机械的关系:材料堆场加工设施半成品堆场一垂直运输机械;(2)加工设施最主要考虑钢筋加工棚、砂浆搅拌机;(3)加工棚宽度5m左右,长度15m左右;

4、(4)加工设施中间或不影响加工过程T则设置配电箱;(5)加工设施处地面需要硬化;(6)加工设施上方应设置双层防护棚;(7)加工棚不设置围护。2、仓库和堆场布置(1)仓库布置:水泥仓库地势较高、靠近搅拌机;大宗材料仓库应靠近加工场地;油料仓库、乙块仓库应封闭,且保证与办公、生活用房的安全距离。(2)材料堆场:用量大、使用时间长、供应与运输方便的材料,分批进场,尽量减少堆放面积;钢筋、钢管、砌块应靠近垂直运输机械;模板等密度较少材料应堆放在塔吊回转半径范围内。(3)构件堆场:在场地允许时,构件拼装或堆放应在安装位置的下方,便于起重设备吊装;采用井架运输的,尽可能靠近井架布置;小型构件堆放在塔吊的回

5、转半径范围内。四、施工现场水、电布置1.临时用水:生产用水、生活用水和消防用水。2、临时用水组织:计算用水量、选择供水水源、选择临时供水系统的配置方案、设计临时供水管网和设计供水构筑物和机械设备。3、供水要求:1)力求管网总长度最短;2 )常用用水总管管径为100mm;3 )消火栓间距不大于12Om,高层建筑每层设消火栓口,并配备消防水带、水枪;4 )排水管道需考虑排水坡度。4、供水系统配置:管网布置形式有环状、枝状、混合式。2、临时供电布置临时供电组织:用电量计算、电源选择、变压器确定、供电线路布置、导线截面计算。用电线路:IOKv输电线路-变压器-总配电箱一分配电箱一开关箱一插头一机械运转

6、(1)基本要求1)采用三级配电系统,采用TN-S接零保护系统,采用三级漏电保护系统;2)变压器一般设置在围墙外侧,总配箱一般设置在靠近变压器的围墙内侧,分配箱有多个,一般设在主要用电设备(塔吊、人货梯、井架、钢筋加工场,办公与生活用房);3)线路敷设采用架空或埋地,一般采用后者;5 )供电线路与建筑物、塔吊需保持安全距离。(2)配电线路的安排分为环状、枝状及混合式三种,一般采用枝状。导线选择一般根据计算的电流强度选择。五、施工现场生活和办公临时设施(1)生活区与办公区分离;(2)与作业区和架空高压线保持安全距离;(3)场地安全可靠,地面高于施工场地,排水通畅;(4)面积与工程规模、分包、施工进度有关;(5)搭设标准需满足相关的部门规章要求;(6)食堂、厕所标准应满足卫生部门要求。六、施工现场大门、围挡及标牌布置(1)大门:金属门或电动门;(2)围挡:采用硬质材料围护,市区高度不低于2.5m,郊区不低于1.8m;(3)标牌:1) 五牌:施工标志牌、安全纪律牌、防火须知牌、安全无重大事故记时牌、安全生产文明施工牌2) 两图:施工平面图、项目经理部组织结构及主要管理人员名单图(4)场地绿化:在工地入口内外和办公区种植绿化。
