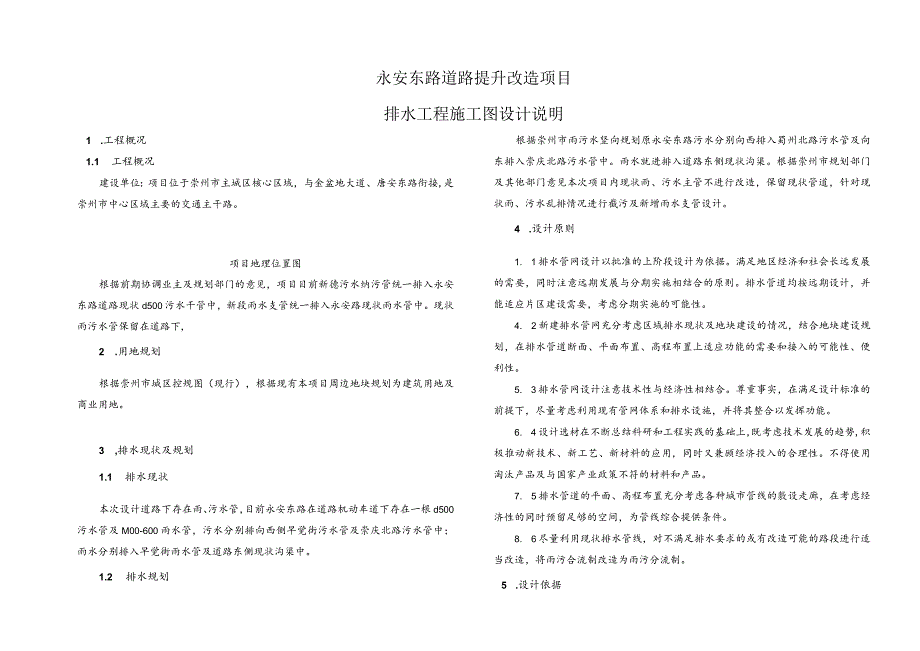

1、永安东路道路提升改造项目排水工程施工图设计说明1 .工程概况1.1 工程概况建设单位：项目位于崇州市主城区核心区域，与金盆地大道、唐安东路衔接,是崇州市中心区域主要的交通主干路。项目地理位置图根据前期协调业主及规划部门的意见，项目目前新德污水纳污管统一排入永安东路道路现状d500污水干管中，新段雨水支管统一排入永安路现状雨水管中。现状雨污水管保留在道路下,2 .用地规划根据崇州市城区控规图（现行），根据现有本项目周边地块规划为建筑用地及商业用地。3 ,排水现状及规划1.1 排水现状本次设计道路下存在雨、污水管，目前永安东路在道路机动车道下存在一根d500污水管及M00-600雨水管，污水分别排
2、向西侧早觉街污水管及崇庆北路污水管中；雨水分别排入早觉街雨水管及道路东侧现状沟渠中。1.2 排水规划根据崇州市雨污水竖向规划原永安东路污水分别向西排入蜀州北路污水管及向东排入崇庆北路污水管中。雨水就进排入道路东侧现状沟渠。根据崇州市规划部门及其他部门意见本次项目内现状雨、污水主管不进行改造，保留现状管道，针对现状雨、污水乱排情况进行截污及新增雨水支管设计。4 .设计原则1. 1排水管网设计以批准的上阶段设计为依据。满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。4. 2新建排水管网充分考虑区域排水现状及
3、地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。5. 3排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。6. 4设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势,积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。7. 5排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。8. 6尽量利用现状排水管线，对不满足排水要求的

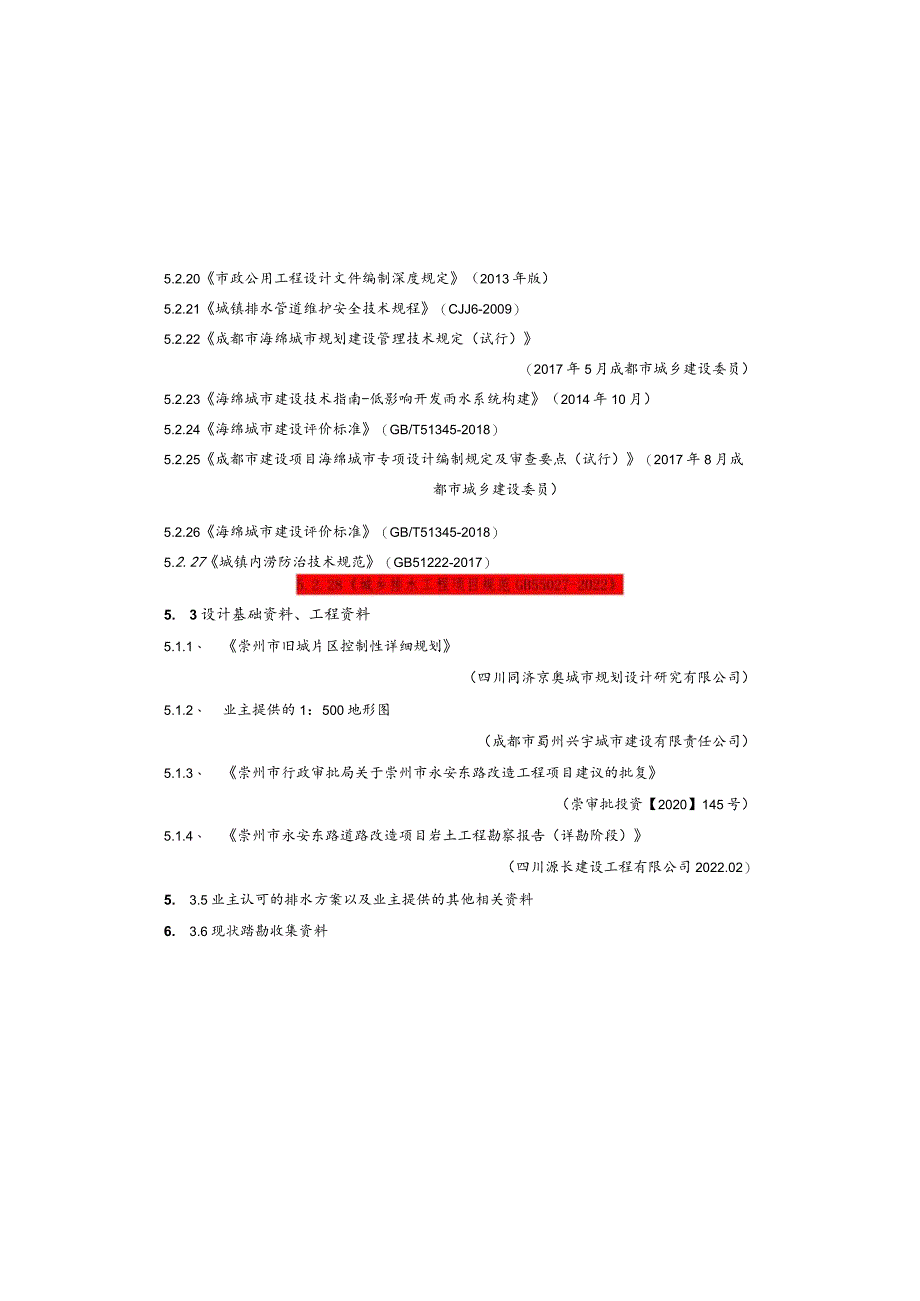

4、或有改造可能的路段进行适当改造，将雨污合流制改造为雨污分流制。5 .设计依据5.1 设计合同5.2.20市政公用工程设计文件编制深度规定（2013年版）5.2.21城镇排水管道维护安全技术规程（CJJ6-2009）5.2.22成都市海绵城市规划建设管理技术规定（试行）（2017年5月成都市城乡建设委员）5.2.23海绵城市建设技术指南-低影响开发雨水系统构建（2014年10月）5.2.24海绵城市建设评价标准（GB/T51345-2018）5.2.25成都市建设项目海绵城市专项设计编制规定及审查要点（试行）（2017年8月成都市城乡建设委员）5.2.26海绵城市建设评价标准（GB/T51345
5、-2018）5.2.27城镇内涝防治技术规范（GB51222-2017）5. 3设计基础资料、工程资料5.1.1、 崇州市旧城片区控制性详细规划（四川同济京奥城市规划设计研究有限公司）5.1.2、 业主提供的1：500地形图（成都市蜀州兴宇城市建设有限责任公司）5.1.3、 崇州市行政审批局关于崇州市永安东路改造工程项目建议的批复（崇审批投资【2020】145号）5.1.4、 崇州市永安东路道路改造项目岩土工程勘察报告（详勘阶段）（四川源长建设工程有限公司2022.02）5. 3.5业主认可的排水方案以及业主提供的其他相关资料6. 3.6现状踏勘收集资料7. 排水系统设计内容7.1 设计标准及
6、基本参数（1）设计年限我院与业主单位签订的设计合同。崇州市水务局、住房和城乡建设局、规划和自然资源局方案意见签章(见附件1)5.2相关规范、标准1.1.1 1城市给水工程规划规范(GB50282-2016)1.1.2 城市排水工程规划规范(GB50318-2017)1.1.3 城市内涝防治技术规范(GB51222-2017)1.1.4 室外给水设计标准(GB50013-2018)5. 2.5.6.6 城镇给水排水技术规范(GB50788-2012)5.6.7 给水排水工程管道结构设计规范(GB50332-2002)5.6.8 给水排水工程构筑物结构设计规范(GB50069-2002)5.6.9
7、 城市工程管线综合规划规范(GB50289-2016)5.6.10 10城市防洪工程设计规范(GB/T50805-2012)5.6.11 11污水排入城镇下水道水质标准GB/T31962-20155.6.12 12绐水排水管道工程施工及睑收规范(GB502682008)5. 2.13城旗雨水调蓄工程技术规范GB51174-20175.2. 14成都市城市规划管理技术规定市政分册(2018年版成都市规划管理局)5.2.15球墨铸铁可调式防沉降检查井盖(DB510100T203-2016)5. 2.16成都市城市道路检查人行道球墨铸铁方形井盖监督管理技术规定(2017年版成都市城市道路井盖监督管理
8、联席会议办公室)5.2. 17建筑抗震设计规范(GB50011-2010(2016版)5. 2.18建筑与市政工程抗震通用规范GB55002-20215.2. 19室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)6.4.1管材及基础本项目排水管材均根据成都市城市规划管理技术规定市政分册要求采用钢筋混凝土管，管材应符合国家标准混凝土和钢筋混凝土排水管（GBII836-2009）的技术要求。1）雨水口连接管采用口级钢筋混凝土承插管，360度C30混凝土满包基础。2）管顶覆土小于LOm或管道过河时，采用II级钢筋混凝土承插管，360度C30混凝土满包基础。3）管顶覆土1.0mWHW
9、4.5m时，采用II级钢筋混凝土承插管，180砂石基础，作法见国标图集06MS201T第11页。4）管顶覆土4.5mVHW7.0m时，采用III级钢筋混凝土承插管，180砂石基础，作法见国标图集06MS201T第11页。5）砂石基础管道及构筑物地基承载力不小于0.12MPa,刚性基础管道地基承载力不小于O.15Mpao6）当管道位于回填土基础上时，管道基础超挖0.5m,采用砂砾石换填，其宽度为沟槽底宽度；当管道位于粉土基础上时，管道基础超挖03m,采用砂砾石换填，其宽度为沟槽底宽度。基要求检测合格后，再按照管道基础图进行施工。若遇流沙、淤泥、松散杂填土等软弱地基，应采取加固措施（由设计人员现场
10、处理）。现场施工开挖情况与地勘不符合时，由业主会同五方责任主体进行现场处理。7）污水管道、合流管道和生活给水管道相交时，应敷设在生活给水管道的下面或采取防护措施。6. 4.2地基条件管道基础应置于坚实的原状土上，要求地基承载力特征值R2120KPa需要注意的是管道基础施工时应先进行施工降水，建议可采用井点降水，建议卵石层渗透系数K按22md取，再开挖边坡坡率建议值（高宽比）取，且基坑边本工程为新建区域永久性市政排水工程设计，排水系统规模均按远期规划进行设计。（2）排水体制本次设计范围为新建排水管线，全线为雨、污水分流制。（3）设计规模雨水量计算按成都市暴雨强度公式和流域汇水面积计算，根据地块和
11、道路设计的情况选用适当的暴雨重现期P和径流系数O（4）基本设计参数最大设计流速：Vmax=5mso最小流速：污水管道在设计充满度下为Vmin=O.6ms（雨水管道按满流设计最小管径与最小设计坡度：市政排水管最小管径控制在d500,最小坡度控制在i=0.002。本工程排水管道均采用管顶平接。6.2污水系统设计应业主明确要求，本次设计道路段内污水仅考虑道路两侧地块内污水收集，并统一排入道路现状污水主管中，现状污水主管不进行重新设计。污水主管分别排入崇庆北路及早觉街已要污水管网中。污水管道按非满流设计，其污水流量按单位面积定额指标1.40Ls.公顷设计。本次新建污水收集管管径为d300,管材采用钢筋
12、混凝土管。6.3雨水系统设计应业主明确要求，本次设计道路段内雨水仅考虑道路两侧地块内雨水收集，并统一排入道路现状雨水主管中，现状雨水主管不进行重新设计。6.4管材及附属构筑物符合聚合物基复合材料检查井盖(CJ/T211-2005)和四川省工程要设地方标准城市道路高分子复合材料检查井盖、水算技术规程(DB51/5057-2008)的要求，井盖顶面应高于地面O.20m。检查井井盖要求满足检查井盖(GB/T23858-2009).建设部部颁标准聚合物基复合材料检查井盖(CJ/T211-2005)、球墨铸铁可调式防沉降检查井盖(DB510100/T203-2016)中的相关要求。7.抗震设计1 .场地
13、位于崇州市，根据建筑抗震设计规范(GB50011-2010,2016年版)附录A：场地为地宸基本烈度为7度，设计地震分组为第三组，设计基本地震加速度值为0.10g,设计特征周期为0.45s。2 .根据室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)相关要求，排水系统内的干线与干线之间，宜设置连通管。3 .当地基受力层范围内存在液化土或软弱土层时，应采取措施防止地基承载力失效、宸陷和不均匀沉降导致管网结构损坏。4 .根据抗震规范，本次设计排水管抗震设计均采用柔性连接。8、地层岩性根据本次勘察资料，场地上覆第四系人工填土(Q4me.Q4ml)、其下由第四系全新统冲洪积(Q4al+
14、pl)粉土及卵石组成。地层从上至下描述如下：1. 1第四系全新统人工填土(Q4me)(1)路基：现状为混凝土路面，厚度约0.3Om0.40%其下为基层，厚度0.30m0.50m,主要成分为碎石土。1.2第四系全新统人工填土(Q4ml)(2)素填土：褐灰、褐黄色，稍密中密，稍湿；以黏性土为主，呈可塑状，细粒土含量占比约85%,含少量建筑垃圾及植物根系等，分布不均，硬杂质含量约510%,堆填时间在10年以上。缘不应堆积土体等，并做好地表水的截排措施，以保证基坑安全。6.4.3管道接口管道接口均采用橡胶圈接口，详06MS201-1/23、24,为提高钢筋硅管的防水密封性，在管道接口处增加无毒性双组份
15、聚硫密封胶，具体做法详见CECS217-2006聚硫、聚氨酯密封胶设计、施工及验收规程。柔性接口管道采用的橡胶密封圈应满足JC/T946-2005标准要求。6.4.4检查井排水检查井采用钢筋硅结构，作法见国标图集06MS201-3,采用C30混凝土，防渗等级为P6。位于车道下的检查并设置C40预制硅调节环且进行加固，具体做法详见检查井井圈、井座加强设计图。检查井要求混凝土面浇筑平整，不再抹面。近期与规划路交叉口处未形成，按人行道修.建，位于该范围检查井仍按车行道进行加强，设置C40预制於调节环。检查井一律按有地下水情况处理。井盖面应分别有“雨”、“污”标志，施工时不得错盖。在施工中应注意检查井井筒升上地面的位置，避免切割路沿石，影响美观。检查井井筒采用内径D700预制混凝土井简。检查井内安装防坠网，做法及要求见大样图。车行道下检查井盖采用直径0.7m新型防沉降、防盗、防坠落等“五防”球星铸铁井盖，材料做法符合国标检查井盖(GB/T23858)、球墨铸铁件(GB/T1348-
