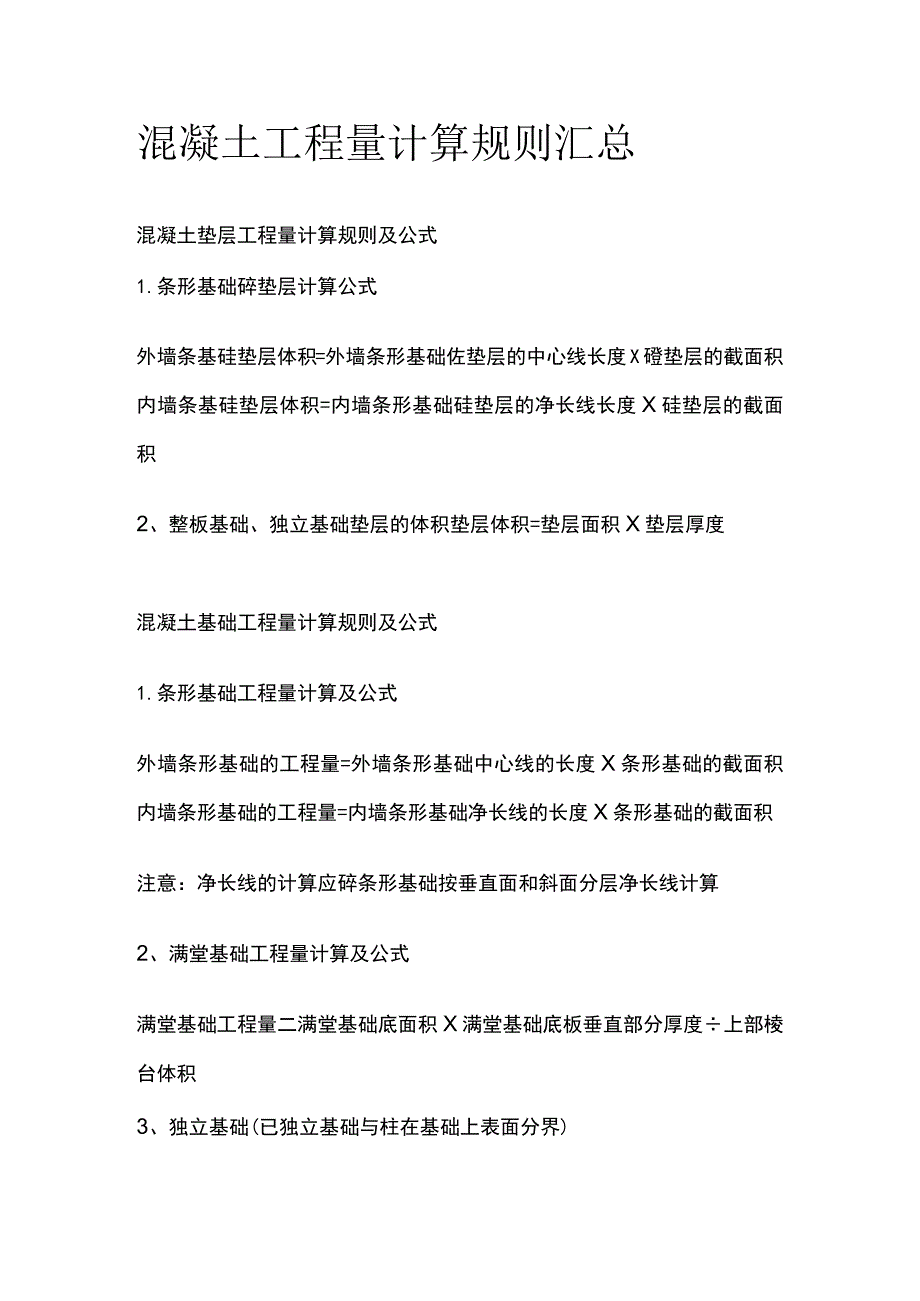

1、混凝土工程量计算规则汇总混凝土垫层工程量计算规则及公式1.条形基础碎垫层计算公式外墙条基硅垫层体积=外墙条形基础佐垫层的中心线长度X磴垫层的截面积内墙条基硅垫层体积=内墙条形基础硅垫层的净长线长度X硅垫层的截面积2、整板基础、独立基础垫层的体积垫层体积=垫层面积X垫层厚度混凝土基础工程量计算规则及公式1.条形基础工程量计算及公式外墙条形基础的工程量=外墙条形基础中心线的长度X条形基础的截面积内墙条形基础的工程量=内墙条形基础净长线的长度X条形基础的截面积注意:净长线的计算应碎条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量二满堂基础底面积X满堂基础底板垂直部分厚度

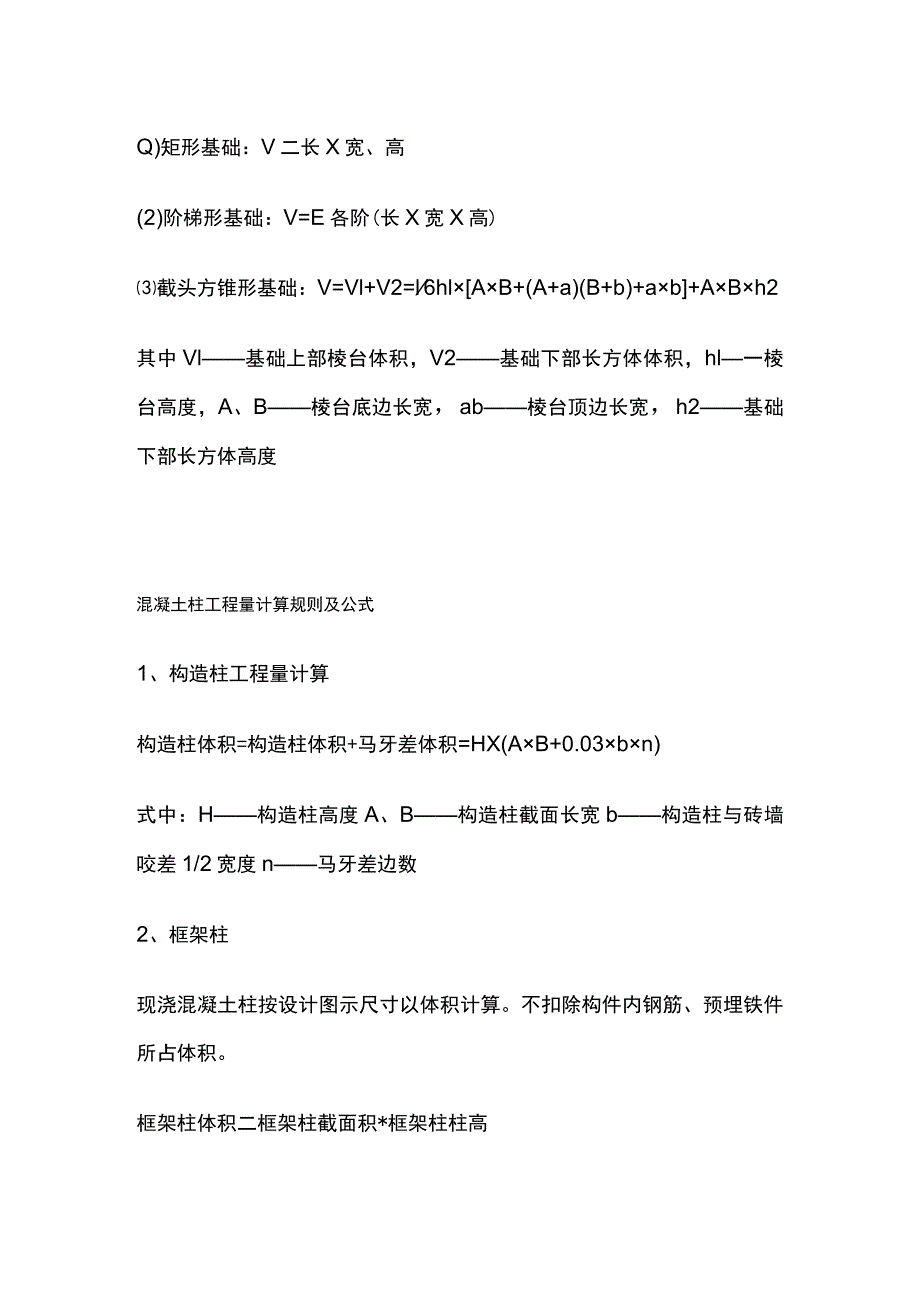

2、上部棱台体积3、独立基础(已独立基础与柱在基础上表面分界)Q)矩形基础:V二长X宽、高(2)阶梯形基础:V=E各阶(长X宽X高)截头方锥形基础:V=Vl+V2=l6hlAB+(A+a)(B+b)+ab+ABh2其中Vl基础上部棱台体积,V2基础下部长方体体积,hl一棱台高度,A、B棱台底边长宽,ab棱台顶边长宽,h2基础下部长方体高度混凝土柱工程量计算规则及公式1、构造柱工程量计算构造柱体积=构造柱体积+马牙差体积=HX(AB+0.03bn)式中:H构造柱高度A、B构造柱截面长宽b构造柱与砖墙咬差1/2宽度n马牙差边数2、框架柱现浇混凝土柱按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所

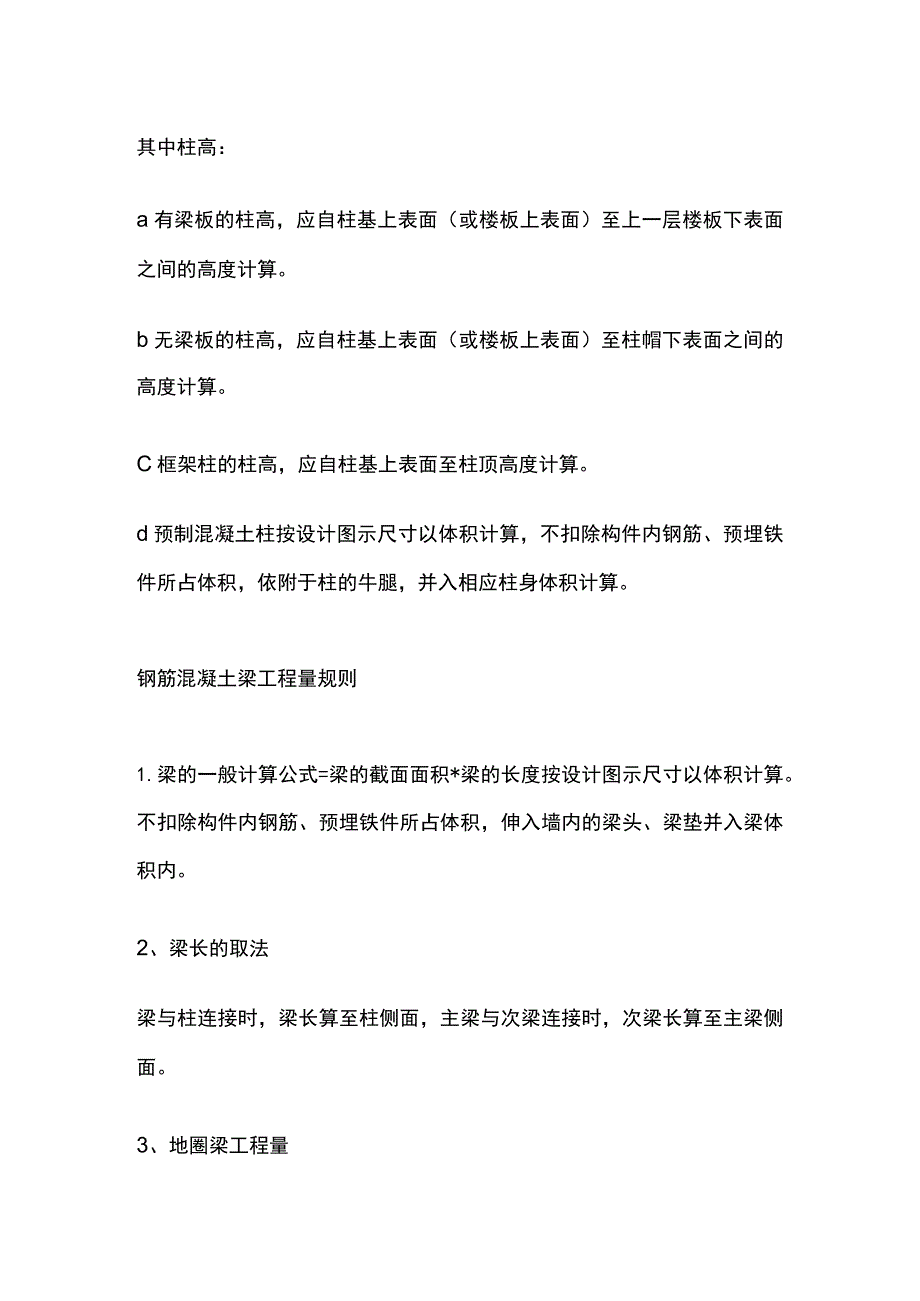

3、占体积。框架柱体积二框架柱截面积*框架柱柱高其中柱高:a有梁板的柱高,应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。b无梁板的柱高,应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。C框架柱的柱高,应自柱基上表面至柱顶高度计算。d预制混凝土柱按设计图示尺寸以体积计算,不扣除构件内钢筋、预埋铁件所占体积,依附于柱的牛腿,并入相应柱身体积计算。钢筋混凝土梁工程量规则1.梁的一般计算公式=梁的截面面积*梁的长度按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积,伸入墙内的梁头、梁垫并入梁体积内。2、梁长的取法梁与柱连接时,梁长算至柱侧面,主梁与次梁连接时,次梁长算

4、至主梁侧面。3、地圈梁工程量外墙地圈梁的工程量=外墙地圈梁中心线的长度X地圈梁的截面积内墙地圈梁的工程梁=内墙地圈梁净长线的长度X地圈梁的截面积4、基础梁的体积计算方法:基础梁的体积二梁的净长X梁的净高钢筋混凝土板的工程量计算1.一般现浇板计算方法:现浇混凝土板按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个面积03m2以内的孔洞所占体积。计算公式V=板长X板宽X板厚2、有梁板系指主梁(次梁)与板现浇成一体。其工程量按梁板体积和计算有梁板(包括主、次梁与板)按梁、板体积之和计算3、无梁板系指不带梁直接用柱帽支撑的板。其体积按板与柱帽体积和计算4、平板指无柱、梁而直接由墙支撑的板。其工程量按板实体积计算现浇磴墙的工程量计算规则及公式现浇框架结构的剪力墙计算方法:按图示尺寸以m3计算。应扣除门窗洞口及0.3m2以外孔洞所占体积。计算公式:V二墙长X墙高X墙厚-0.3m2以外的门窗洞口面积X墙厚式中:墙长一外墙按L中,内墙按L内(有柱者均算至柱侧);墙高自基础上表面算至墙顶。墙厚一按图纸规定。
