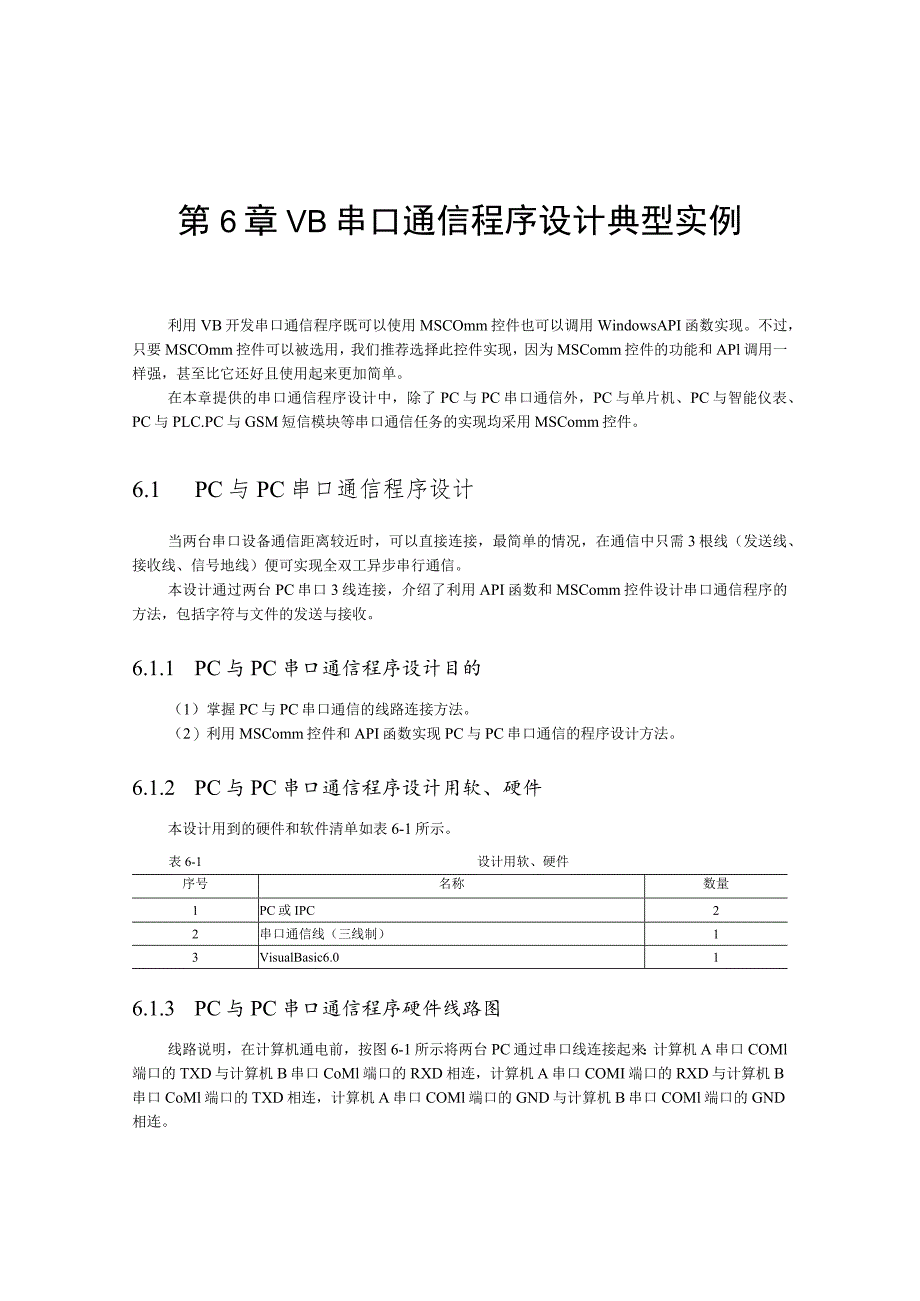

1、第6章VB串口通信程序设计典型实例利用VB开发串口通信程序既可以使用MSCOmm控件也可以调用WindowsAPI函数实现。不过，只要MSCOmm控件可以被选用，我们推荐选择此控件实现，因为MSComm控件的功能和APl调用一样强，甚至比它还好且使用起来更加简单。在本章提供的串口通信程序设计中，除了PC与PC串口通信外，PC与单片机、PC与智能仪表、PC与PLC.PC与GSM短信模块等串口通信任务的实现均采用MSComm控件。6.1 PC与PC串口通信程序设计当两台串口设备通信距离较近时，可以直接连接，最简单的情况，在通信中只需3根线（发送线、接收线、信号地线）便可实现全双工异步串行通信。本设
2、计通过两台PC串口3线连接，介绍了利用API函数和MSComm控件设计串口通信程序的方法，包括字符与文件的发送与接收。6.1.1 PC与PC串口通信程序设计目的（1）掌握PC与PC串口通信的线路连接方法。（2）利用MSComm控件和API函数实现PC与PC串口通信的程序设计方法。6.1.2 PC与PC串口通信程序设计用软、硬件本设计用到的硬件和软件清单如表6-1所示。表6-1设计用软、硬件序号名称数量1PC或IPC22串口通信线（三线制）13VisualBasic6.016.1.3 PC与PC串口通信程序硬件线路图线路说明，在计算机通电前，按图6-1所示将两台PC通过串口线连接起来：计算机A串

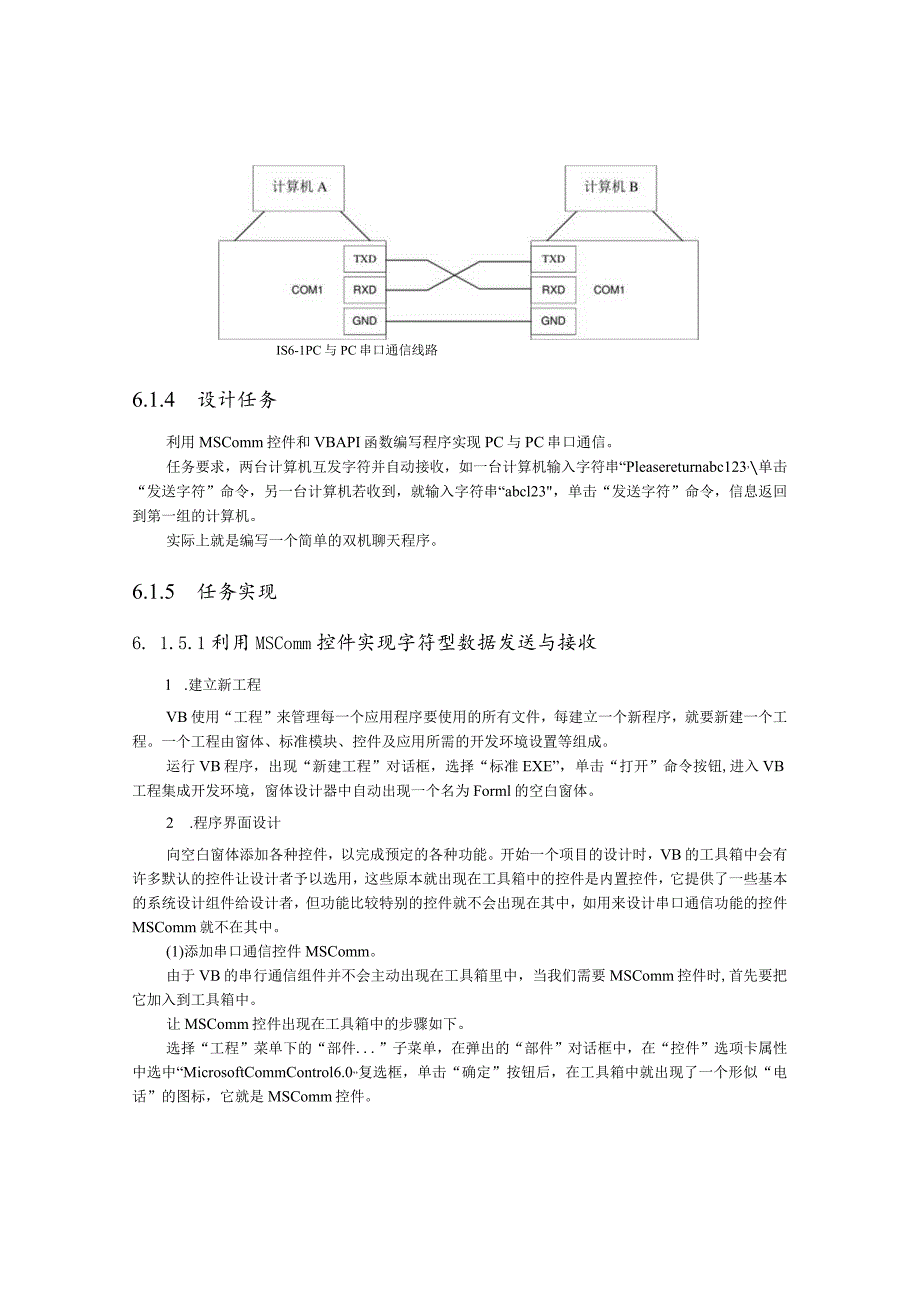

3、口COMl端口的TXD与计算机B串口CoMl端口的RXD相连，计算机A串口COMI端口的RXD与计算机B串口CoMl端口的TXD相连，计算机A串口COMl端口的GND与计算机B串口COMl端口的GND相连。IS6-1PC与PC串口通信线路6.1.4 设计任务利用MSComm控件和VBAPI函数编写程序实现PC与PC串口通信。任务要求，两台计算机互发字符并自动接收，如一台计算机输入字符串“Pleasereturnabc123,单击“发送字符”命令，另一台计算机若收到，就输入字符串“abcl23，单击“发送字符”命令，信息返回到第一组的计算机。实际上就是编写一个简单的双机聊天程序。6.1.5 任务
4、实现6. 1.5.1利用MSComm控件实现字符型数据发送与接收1 .建立新工程VB使用“工程”来管理每一个应用程序要使用的所有文件，每建立一个新程序，就要新建一个工程。一个工程由窗体、标准模块、控件及应用所需的开发环境设置等组成。运行VB程序，出现“新建工程”对话框，选择“标准EXE”，单击“打开”命令按钮,进入VB工程集成开发环境，窗体设计器中自动出现一个名为Forml的空白窗体。2 .程序界面设计向空白窗体添加各种控件，以完成预定的各种功能。开始一个项目的设计时，VB的工具箱中会有许多默认的控件让设计者予以选用，这些原本就出现在工具箱中的控件是内置控件，它提供了一些基本的系统设计组件给设
5、计者，但功能比较特别的控件就不会出现在其中，如用来设计串口通信功能的控件MSComm就不在其中。(1)添加串口通信控件MSComm。由于VB的串行通信组件并不会主动出现在工具箱里中，当我们需要MSComm控件时,首先要把它加入到工具箱中。让MSComm控件出现在工具箱中的步骤如下。选择“工程”菜单下的“部件.”子菜单，在弹出的“部件”对话框中，在“控件”选项卡属性中选中“MicrosoftCommControl6.0,复选框，单击“确定”按钮后，在工具箱中就出现了一个形似“电话”的图标，它就是MSComm控件。工具箱中有了MSComm控件，就可以选择MSComm控件的图标后将其添加到程序窗体上

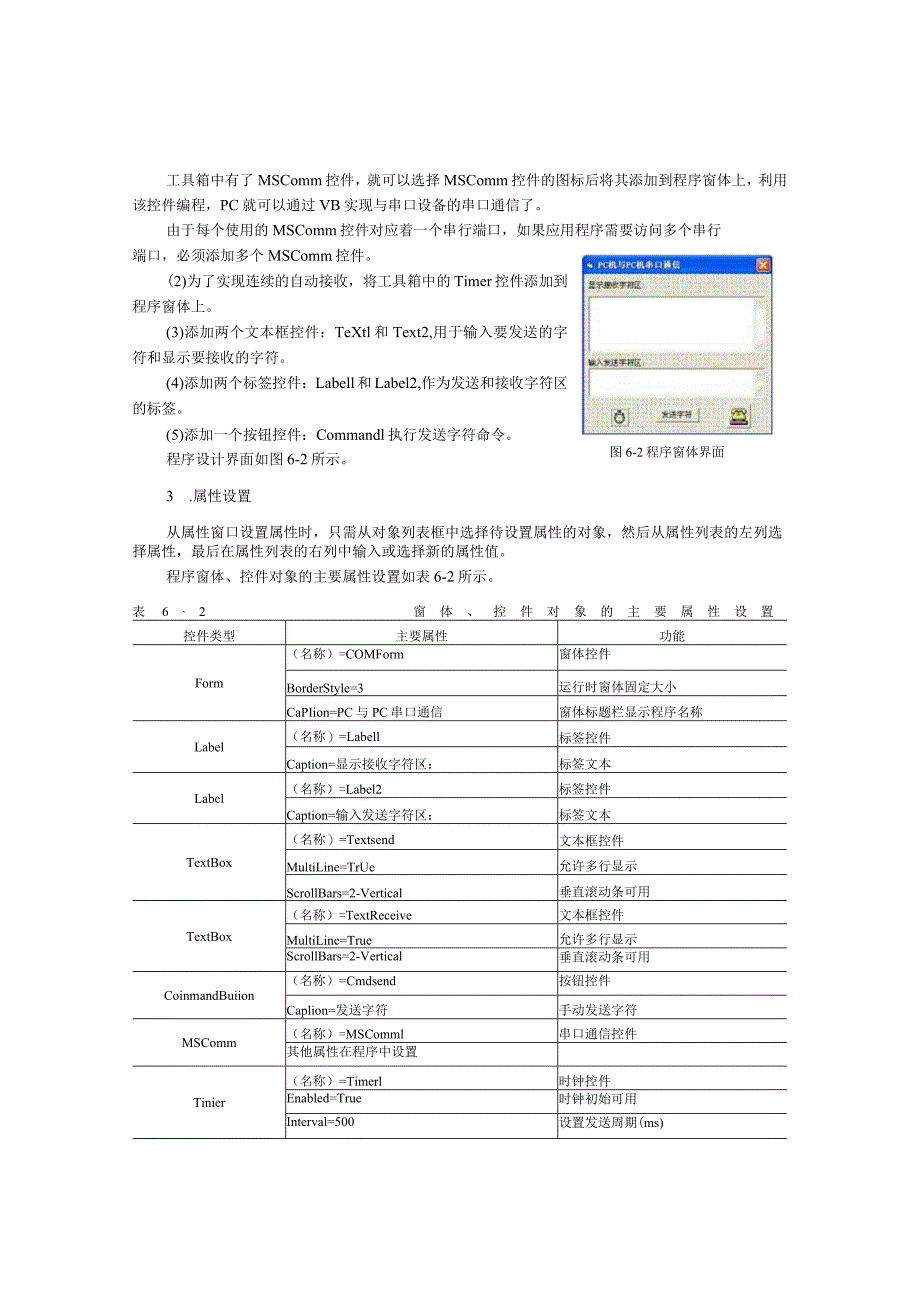

6、，利用该控件编程，PC就可以通过VB实现与串口设备的串口通信了。由于每个使用的MSComm控件对应着一个串行端口，如果应用程序需要访问多个串行图6-2程序窗体界面端口，必须添加多个MSComm控件。(2)为了实现连续的自动接收，将工具箱中的Timer控件添加到程序窗体上。(3)添加两个文本框控件：TeXtl和Text2,用于输入要发送的字符和显示要接收的字符。(4)添加两个标签控件：Labell和Label2,作为发送和接收字符区的标签。(5)添加一个按钮控件：Commandl执行发送字符命令。程序设计界面如图6-2所示。3 .属性设置从属性窗口设置属性时，只需从对象列表框中选择待设置属性的对
7、象，然后从属性列表的左列选择属性，最后在属性列表的右列中输入或选择新的属性值。程序窗体、控件对象的主要属性设置如表6-2所示。表62窗体、控件对象的主要属性设置控件类型主要属性功能Form（名称）=COMForm窗体控件BorderStyle=3运行时窗体固定大小CaPIion=PC与PC串口通信窗体标题栏显示程序名称Label（名称）=Labell标签控件Caption=显示接收字符区：标签文本Label（名称）=Label2标签控件Caption=输入发送字符区：标签文本TextBox（名称）=Textsend文本框控件MultiLine=TrUe允许多行显示ScrollBars=2-Ve
8、rtical垂直滚动条可用TextBox（名称）=TextReceive文本框控件MultiLine=True允许多行显示ScrollBars=2-Vertical垂直滚动条可用CoinmandBuiion（名称）=Cmdsend按钮控件Caplion=发送字符手动发送字符MSComm（名称）=MSComml串口通信控件其他属性在程序中设置Tinier（名称）=Timerl时钟控件Enabled=True时钟初始可用Interval=500设置发送周期(ms)三两台计算机中VB程序界面及属性设置应完全相同，尤其MSComm控件的InputMode和Settings*电属性值应相同。4 .程序代
9、码设计程序要实现自动发送或读取，在VB程序中有两个方式可以达到，一是查询方式，利用查询事件是否发生，当发生时，去执行默认的程序代码,可以使用计时器控件（Timer）,该控件属性中的Interval可以控制计时器被启动的时间间隔，当时间间隔一到，便会执行原先放在计时器中的程序代码。下面是利用查询方式编写的PC与PC串口通信的参考程序，代码如下所示：串口初始化PrivateSubFonnLoad(),设置通信端口号为CoMl,设置串口1参数,接收文本型数据,打开通信端口1MSComml.CommPort=1MSConimLSenings=9600,n,8.MSComml.InputMode=0MS
10、Comml.PortOpen=TrueEndSub,把字符通过串口发送出去PrivateSubCmdsendClick()IfTeXISend.Text=ThenPP=MSgBOX(发送的数据不能为空！，16)ExitSubEndIfMSCornmI.Output=Trim(Textsend-Text)Fori=1To20000000NextiEndSub,通过时钟控制来自动接收字符PrivateSubTimer!Timer()将缓冲区内的数据读入buf变量中 判断缓冲区内是否存在数据Dimbuf$buf=Trim(MSComm1.Input)IfLen(buf)0ThenTextReceiv
11、e1Text=TextReceive1Text+Chr(13)+Chr(IO)+buf回车换行EndIfEndSub,关闭通信端口,停止程序运行PrivateSubCmdquitClick()MSComm1.PortOpen=FalseUnloadMeEndSub在WindoWS系统环境下，串口是系统资源的一部分。应用程序要使用串口进行通信，必须在使用之前向操作系统提出资源申请要求（打开串口），通信完成后必须释放资源（关闭串口）。在WindOWS系统的系统函数中，均包含了支持通信中断的功能。二是使用事件方式。MSComm控件提供事件回应功能，可以利用此功能达到自动发送/接收的目的。下面是利用事
12、件方式编写的PC与PC串口通信的参考程序，界面设计与图6-2基本相同，区别是事件方式不需要时间控件。串口初始化PrivateSubFOrlTLLoad()设置通信端口号为COMlMSComml.CommPort=1MSCommLSetiings=9600,n,8J，设置串口参数MsCommLInputMode=O接收文本型数据MSCornmI.RThreshold=接收缓冲区每收到一个字符都会使MSComm控件触发OnComm事件MSComml.PortOpen=True，打开通信端口1EndSub把字符通过串口发送出去启动定时器PrivateSubCmdsendClick()IfTextse
13、nd-Text=,ThenPP=MSgBoX(发送的数据不能为空！,16)ExitSubEndIfMSComml.Output=Trim(Textsend.Text)EndSub,MSComm的OnCOmm事件程序,CommEvent属性值的不同，将各自的程序代码写入相关的子程序中只要RThresold中的设定字符数到达时便会使得CommEvent属性值变成ComEvReceive因此接收的子程序便会被执行PrivateSubMSCommlOnComm()Dimbuf$SelectCaseMSComm1.CommEvent通过取代每一个CaSe表达式来处理每个事件与错误CasecomEvCDC
14、D线的状态发生变化CaseComEvCTS,CTS线的状态发生变化CasecomEvDSRDSR线的状态发生变化CaseComEvReceivebuf=Trim(MSComml.Input)，将缓冲区内的数据读入buf变量中CaseComEvSendEndSelectTextReceive,Text=TextReceive.Text&bufEndSub停止程序运行PrivateSubCmdquitClick()UnloadMeEndSub关闭通信端口，PrivateSubFonnUnload(CancelAsInteger)MSComm1.PortOpen=FalseEndSub5 .运行程序
15、程序设计、调试完毕，单击工具栏快捷按钮“启动”，运行程序。*两台计算机同时运行本程序。首先在一台计算机程序窗体中发送字符区输入要发送的字符，如“我是第一组，收到请回话！”，单击“发送字符”按钮，发送区的字符串通过CoMl口发送出去。如果联网通信的另一台计算机程序收到字符，则返回字符串，如“收到，我是第2组！”,如果通信正常该字符串将显示在接收区中。程序运行界面如图6-3所示。 PC机与PC机通信图6-3程序运行界面6.1.5.2利用API函数实现字符型数据发送与接收1 .建立新工程运行VB,创建标准的工程项目文件，设计程序窗体。 添加两个TeXtBoX控件，用于输入 要发送的字符和显示需接收的字符。添加两个Label控件，作为发送和 接收字符区
