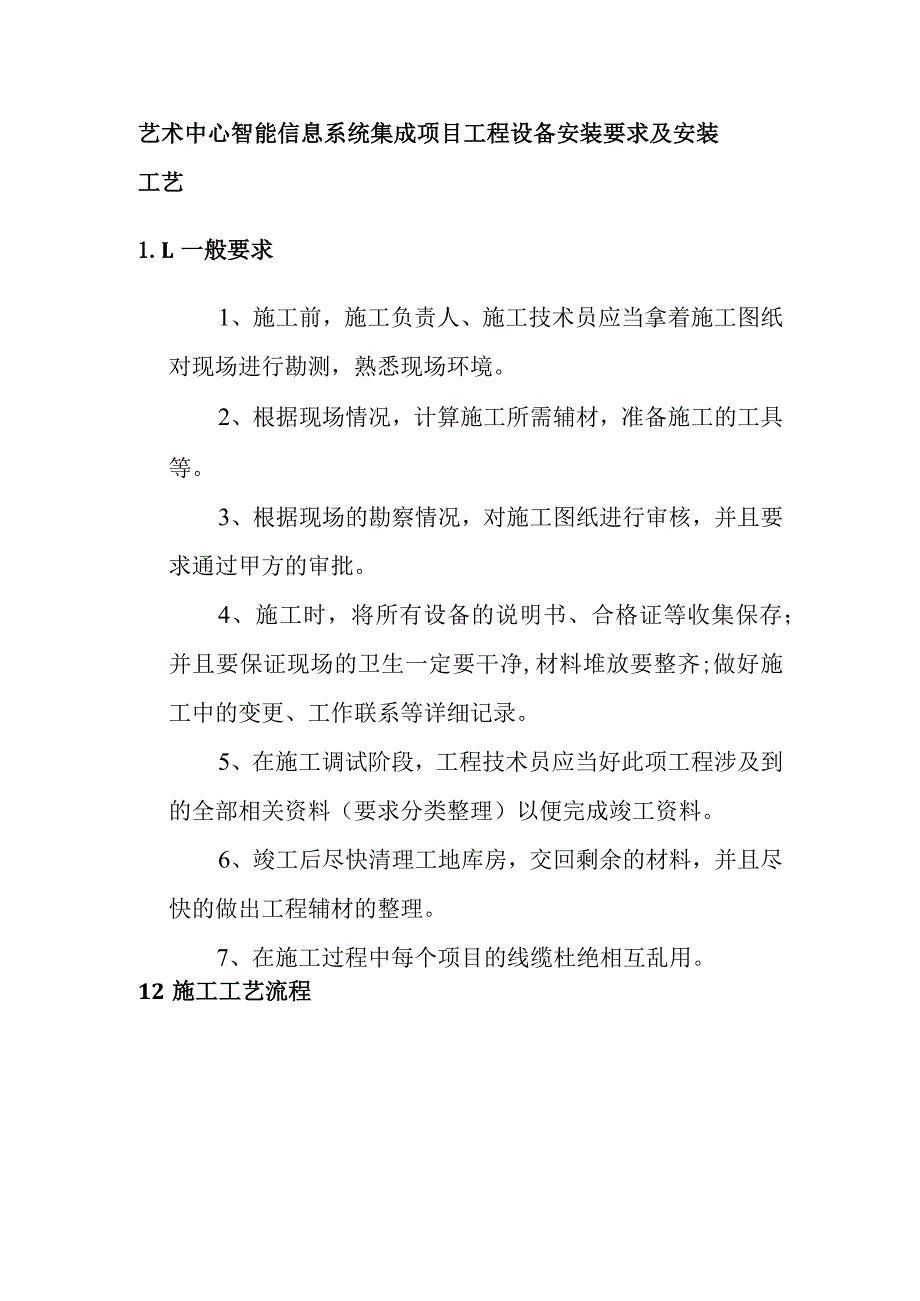

1、艺术中心智能信息系统集成项目工程设备安装要求及安装工艺1.L一般要求1、施工前，施工负责人、施工技术员应当拿着施工图纸对现场进行勘测，熟悉现场环境。2、根据现场情况，计算施工所需辅材，准备施工的工具等。3、根据现场的勘察情况，对施工图纸进行审核，并且要求通过甲方的审批。4、施工时，将所有设备的说明书、合格证等收集保存；并且要保证现场的卫生一定要干净,材料堆放要整齐;做好施工中的变更、工作联系等详细记录。5、在施工调试阶段，工程技术员应当好此项工程涉及到的全部相关资料（要求分类整理）以便完成竣工资料。6、竣工后尽快清理工地库房，交回剩余的材料，并且尽快的做出工程辅材的整理。7、在施工过程中每个项

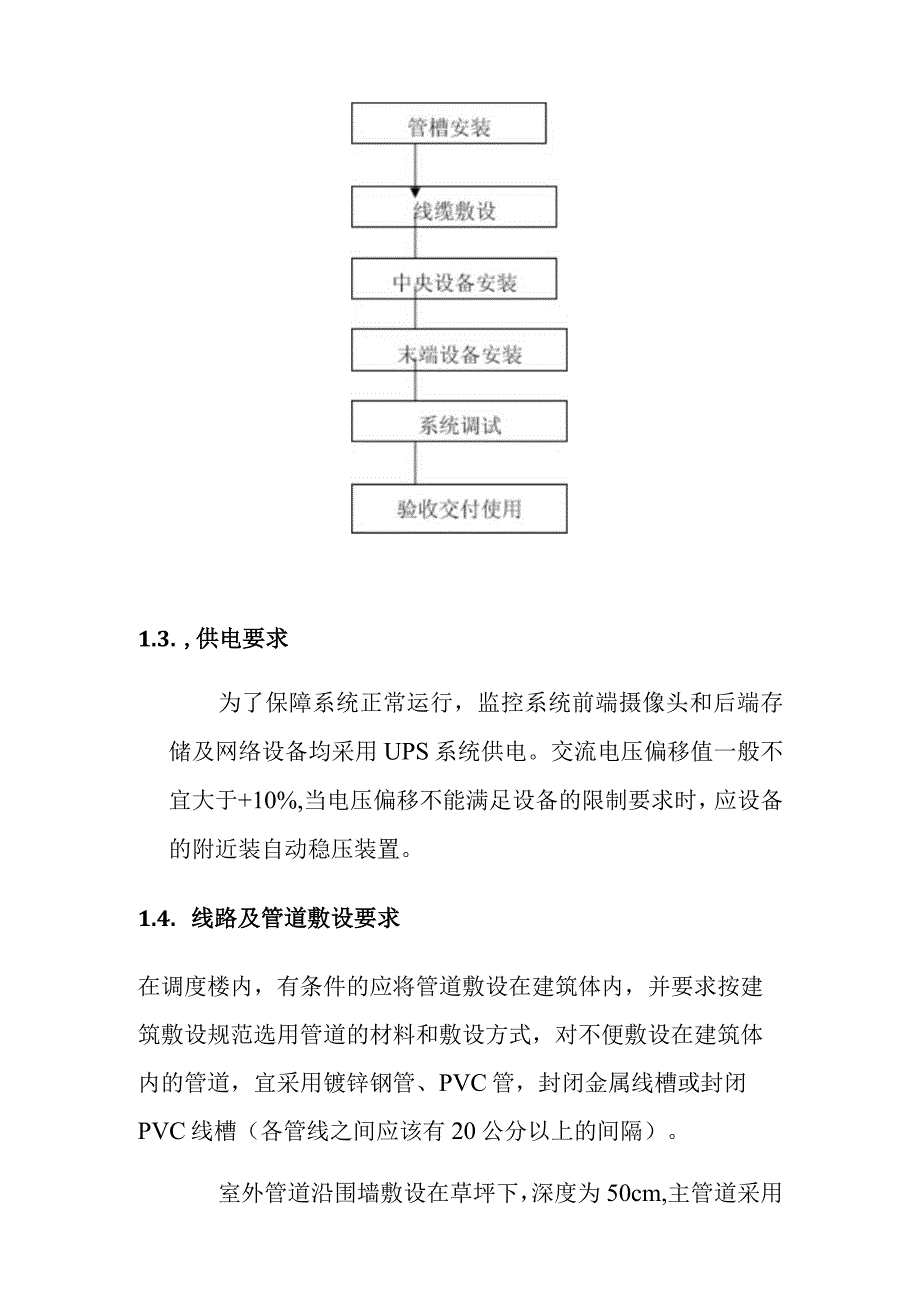

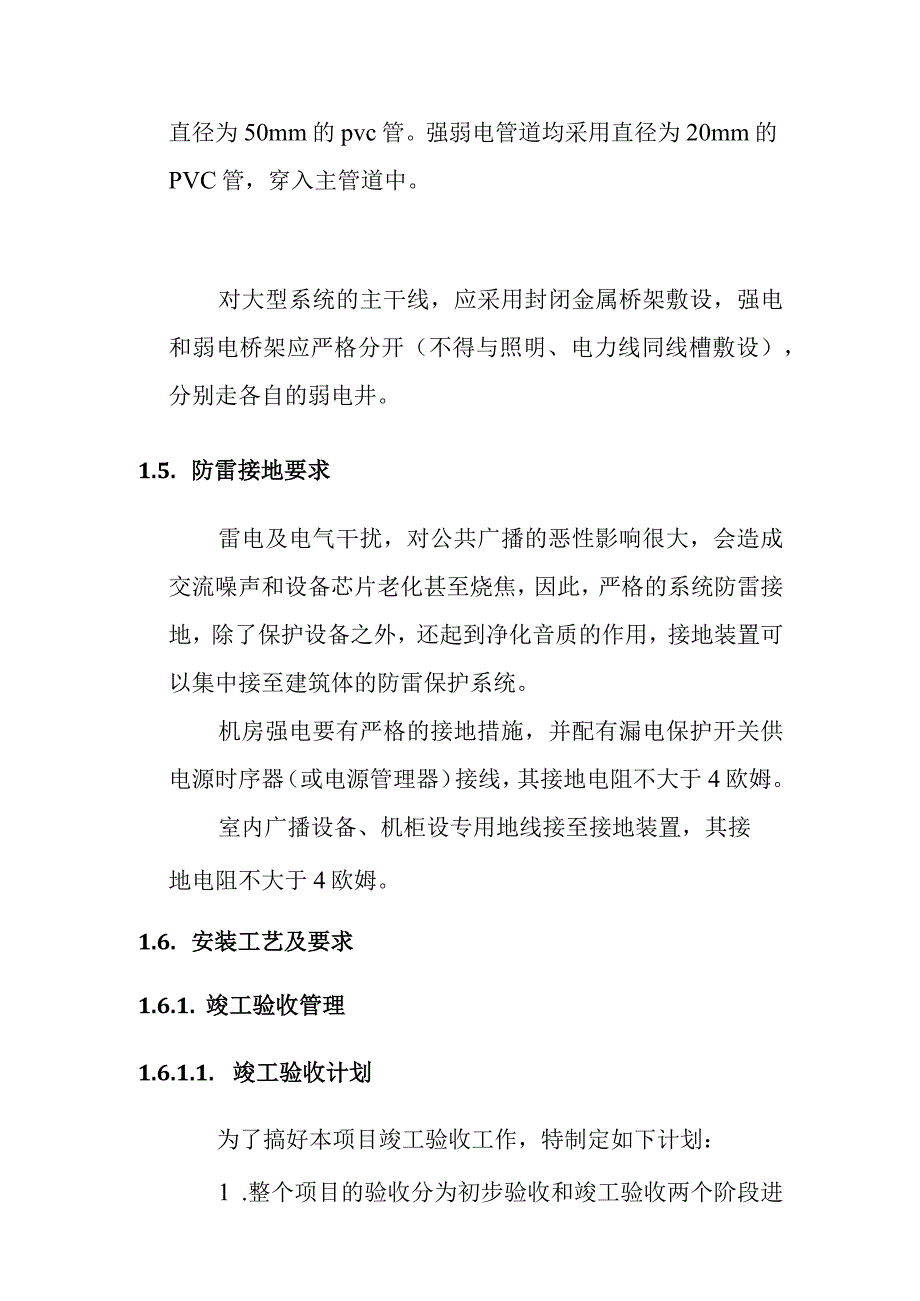

2、目的线缆杜绝相互乱用。12施工工艺流程1.3. ,供电要求为了保障系统正常运行，监控系统前端摄像头和后端存储及网络设备均采用UPS系统供电。交流电压偏移值一般不宜大于+10%,当电压偏移不能满足设备的限制要求时，应设备的附近装自动稳压装置。1.4. 线路及管道敷设要求在调度楼内，有条件的应将管道敷设在建筑体内，并要求按建筑敷设规范选用管道的材料和敷设方式，对不便敷设在建筑体内的管道，宜采用镀锌钢管、PVC管，封闭金属线槽或封闭PVC线槽（各管线之间应该有20公分以上的间隔）。室外管道沿围墙敷设在草坪下，深度为50cm,主管道采用直径为50mm的pvc管。强弱电管道均采用直径为20mm的PVC管
3、，穿入主管道中。对大型系统的主干线，应采用封闭金属桥架敷设，强电和弱电桥架应严格分开（不得与照明、电力线同线槽敷设），分别走各自的弱电井。1.5. 防雷接地要求雷电及电气干扰，对公共广播的恶性影响很大，会造成交流噪声和设备芯片老化甚至烧焦，因此，严格的系统防雷接地，除了保护设备之外，还起到净化音质的作用，接地装置可以集中接至建筑体的防雷保护系统。机房强电要有严格的接地措施，并配有漏电保护开关供电源时序器（或电源管理器）接线，其接地电阻不大于4欧姆。室内广播设备、机柜设专用地线接至接地装置，其接地电阻不大于4欧姆。1.6. 安装工艺及要求1.6.1. 竣工验收管理1.6.1.1. 竣工验收计划为
4、了搞好本项目竣工验收工作，特制定如下计划：1 .整个项目的验收分为初步验收和竣工验收两个阶段进行。应先进行初验，然后进行全部项目的竣工验收。2 .项目在竣工验收之前，由我方组织监理、设计及甲方等有关单位进行初验。初验前由我方按照国家规定，整理好文件、技术资料，向甲方提出交工报告。甲方接到报告后，及时组织初验。3 .项目全部完成，经过各方的验收后，将竣工图表、竣工决算、工程总结等必要文件资料，向负责验收的单位提出竣工验收申请报告。4 .验收由广西艺术学院专家、接管使用部门、监理、设计单位参加验收工作。5 .编好竣工决算，分析预（概）算执行情况，报审计部门审计。竣工项目经验收交接后，办理移交手续。
5、6 .整理各种技术文件材料。项目竣工验收前，上交甲方统一保管，同时将有关的文件材料交档案管理部门。1.7. 1.2.竣工验收资料整个项目经理部将成立专门的文档管理小组，整理竣工验收资料。按广西省及南宁市城建档案管理要求、根据弱电工程管理的特点，协助各专业工程师整理技术文档、测试报表、竣工图纸和资料。工程竣资料包括，但不限于：工程合同技术文件工程设计文件；工程变更说明文件；设备及产品的技术标准。安装工程量总表；工程说明；设备检验记录；测试记录；随工检查记录和阶段验收报告；工程变更单；己安装的设备明细表；设备器材进场检验记录；隐蔽工程检验记录；施工质量检查记录；竣工图纸：a）设计说明；b）系统结构图；C）设备清单等。系统设备产品说明书；系统技术、操作和维护手册；设备及系统测试记录：a）设备测试记录；b）系统功能检查及测试记录；c）系统联动功能测试记录；d）系统试运行记录等。其它文件：a）系统设备出厂测试报告及进场验收记录;b）系统施工质量检查记录；C）相关工程质量事故报告表；d）工程设计变更单；e）验收证书。
