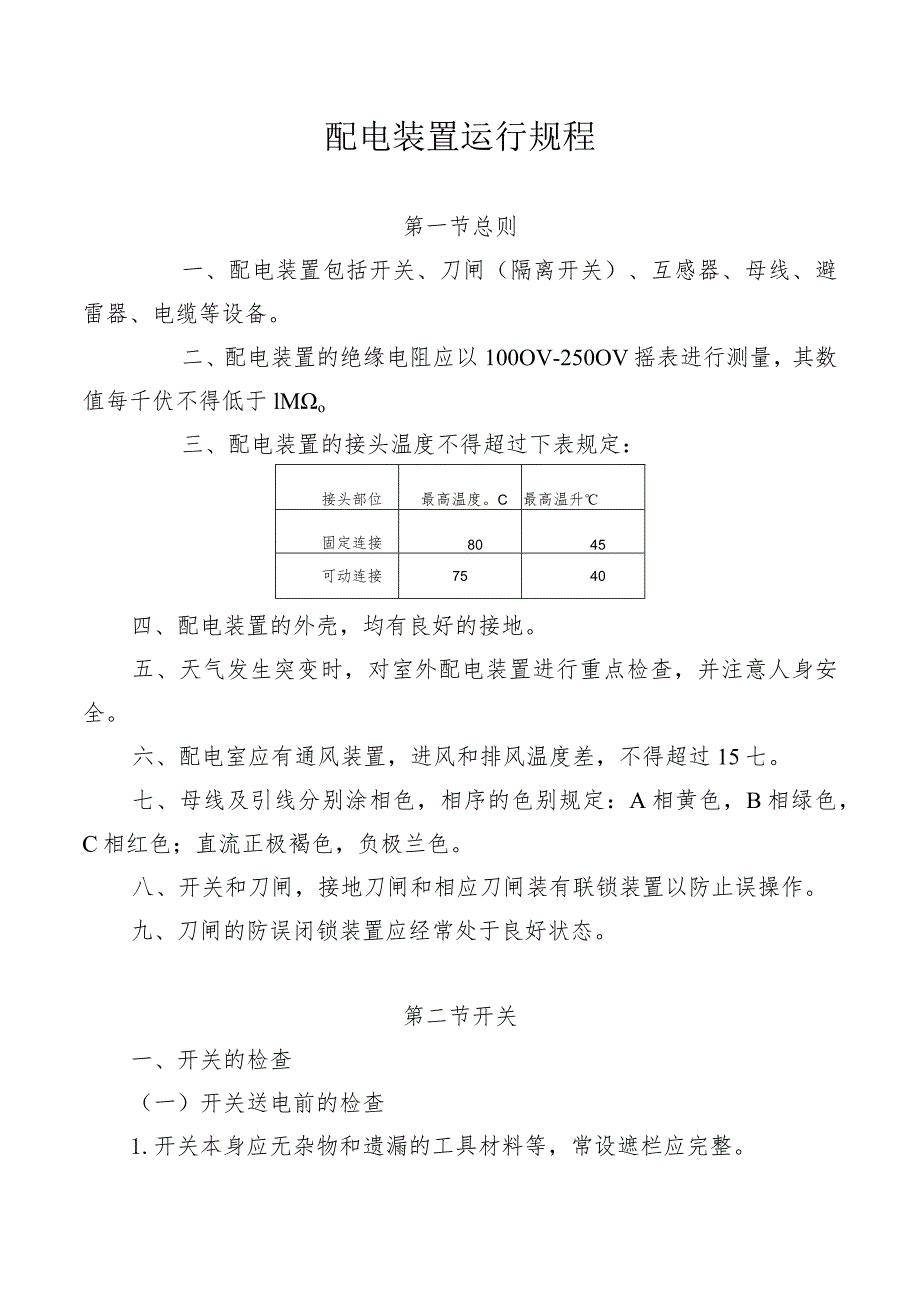

1、配电装置运行规程第一节总则一、配电装置包括开关、刀闸（隔离开关）、互感器、母线、避雷器、电缆等设备。二、配电装置的绝缘电阻应以100OV-250OV摇表进行测量，其数值每千伏不得低于lMo三、配电装置的接头温度不得超过下表规定：接头部位最高温度。C最高温升固定连接8045可动连接7540四、配电装置的外壳，均有良好的接地。五、天气发生突变时，对室外配电装置进行重点检查，并注意人身安全。六、配电室应有通风装置，进风和排风温度差，不得超过15七。七、母线及引线分别涂相色，相序的色别规定：A相黄色，B相绿色，C相红色；直流正极褐色，负极兰色。八、开关和刀闸，接地刀闸和相应刀闸装有联锁装置以防止误操作

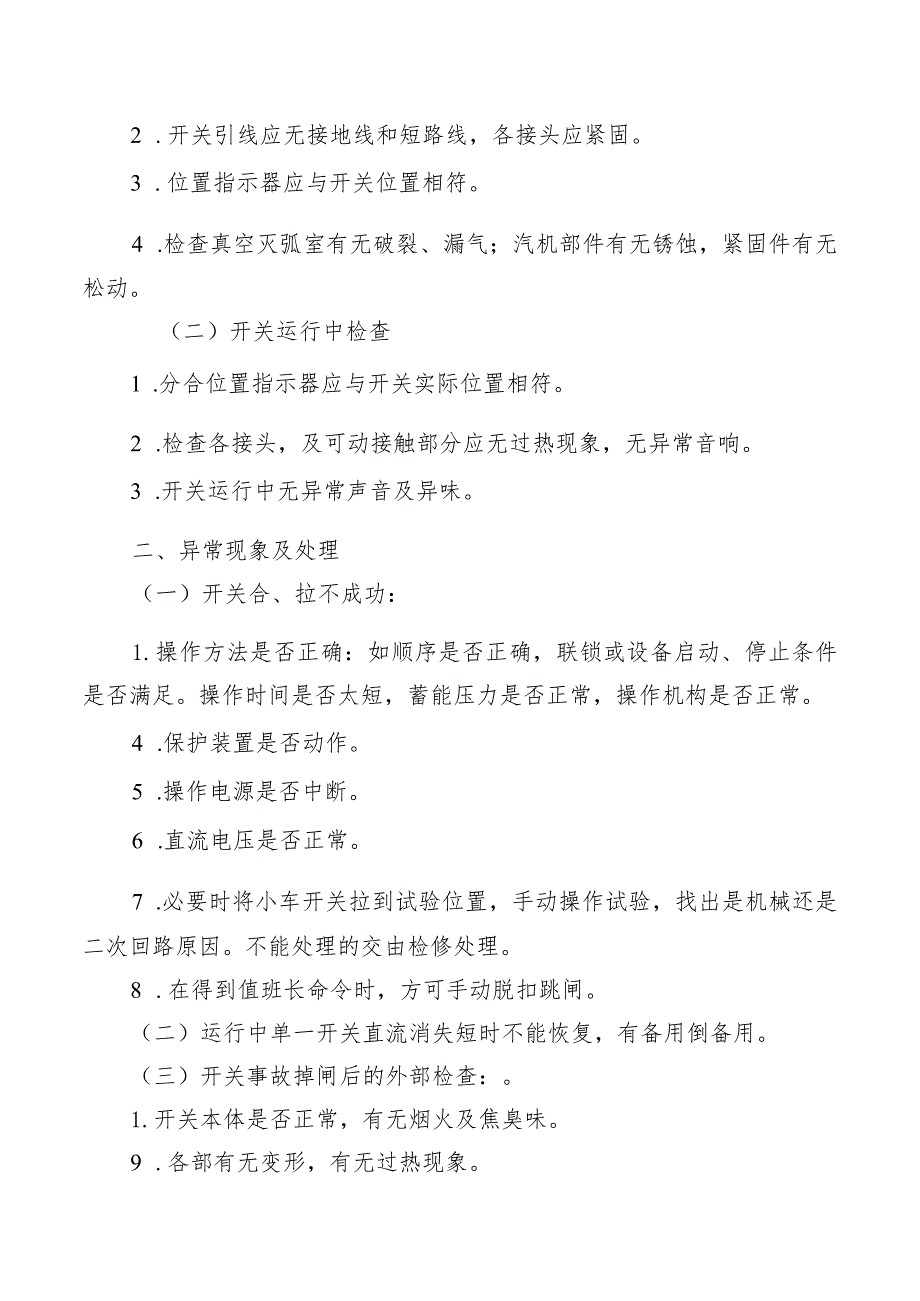

2、。九、刀闸的防误闭锁装置应经常处于良好状态。第二节开关一、开关的检查（一）开关送电前的检查1.开关本身应无杂物和遗漏的工具材料等，常设遮栏应完整。2 .开关引线应无接地线和短路线，各接头应紧固。3 .位置指示器应与开关位置相符。4 .检查真空灭弧室有无破裂、漏气；汽机部件有无锈蚀，紧固件有无松动。（二）开关运行中检查1 .分合位置指示器应与开关实际位置相符。2 .检查各接头，及可动接触部分应无过热现象，无异常音响。3 .开关运行中无异常声音及异味。二、异常现象及处理（一）开关合、拉不成功：1.操作方法是否正确：如顺序是否正确，联锁或设备启动、停止条件是否满足。操作时间是否太短，蓄能压力是否正常

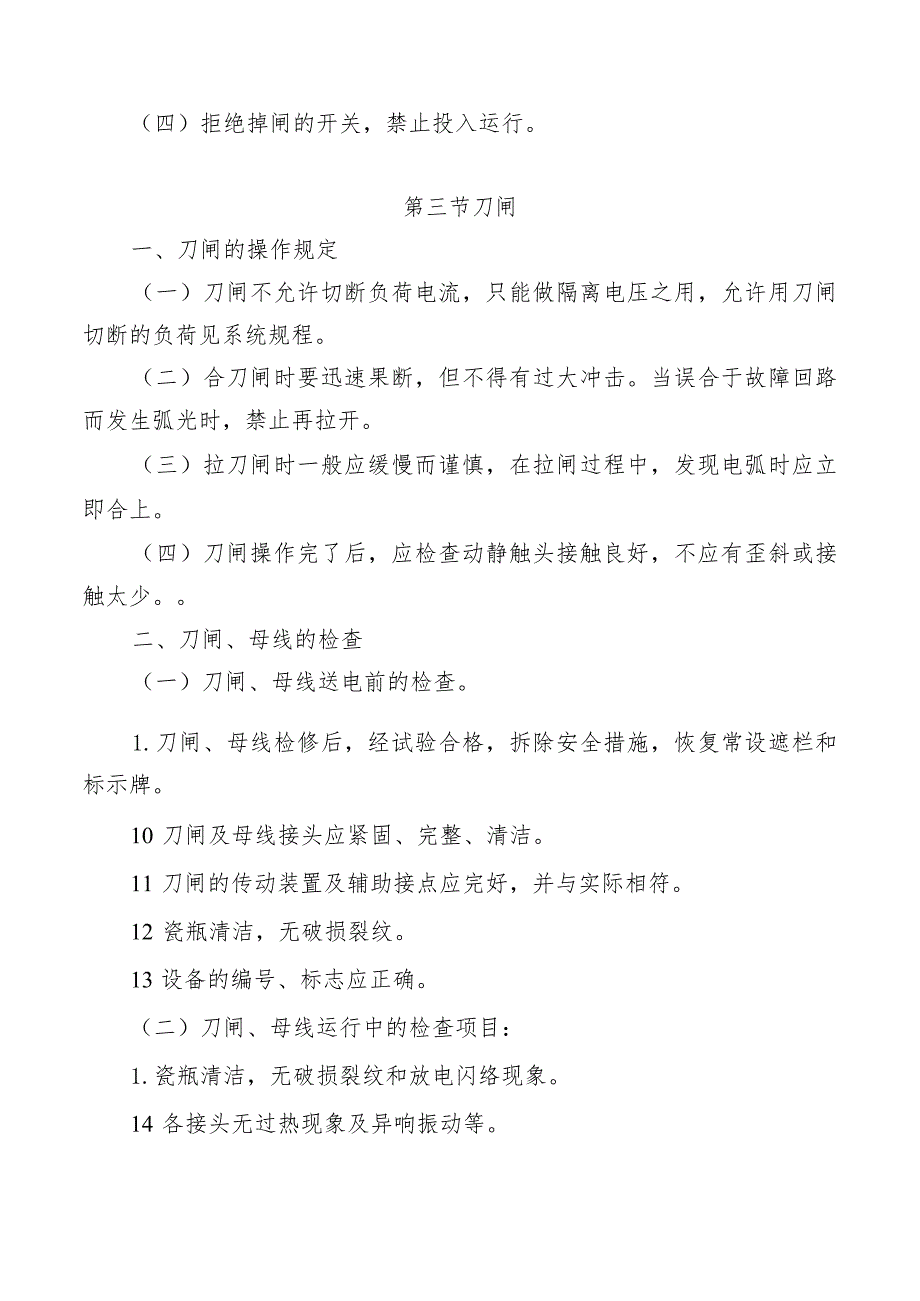

3、，操作机构是否正常。4 .保护装置是否动作。5 .操作电源是否中断。6 .直流电压是否正常。7 .必要时将小车开关拉到试验位置，手动操作试验，找出是机械还是二次回路原因。不能处理的交由检修处理。8 .在得到值班长命令时，方可手动脱扣跳闸。（二）运行中单一开关直流消失短时不能恢复，有备用倒备用。（三）开关事故掉闸后的外部检查：。1.开关本体是否正常，有无烟火及焦臭味。9 .各部有无变形，有无过热现象。（四）拒绝掉闸的开关，禁止投入运行。第三节刀闸一、刀闸的操作规定（一）刀闸不允许切断负荷电流，只能做隔离电压之用，允许用刀闸切断的负荷见系统规程。（二）合刀闸时要迅速果断，但不得有过大冲击。当误合于
4、故障回路而发生弧光时，禁止再拉开。（三）拉刀闸时一般应缓慢而谨慎，在拉闸过程中，发现电弧时应立即合上。（四）刀闸操作完了后，应检查动静触头接触良好，不应有歪斜或接触太少。二、刀闸、母线的检查（一）刀闸、母线送电前的检查。1.刀闸、母线检修后，经试验合格，拆除安全措施，恢复常设遮栏和标示牌。10 刀闸及母线接头应紧固、完整、清洁。11 刀闸的传动装置及辅助接点应完好，并与实际相符。12 瓷瓶清洁，无破损裂纹。13 设备的编号、标志应正确。（二）刀闸、母线运行中的检查项目：1.瓷瓶清洁，无破损裂纹和放电闪络现象。14 各接头无过热现象及异响振动等。15 刀闸传动装置完好，在相应的位置锁好。16 室
5、内通风照明完好，无漏水现象。三、刀闸、母线的异常处理（一）运行中刀闸、母线的接触部分过热处理：1.倒换母线或刀闸。17 降低负荷电流。18 加强冷却。19 用上述措施不能消除时，应加强监视，申请停电处理。（二）刀闸合不上或拉不开时应设法处理，禁止强合、强拉。第四节电缆一、电缆运行中的检查：（一）电缆沟盖板完整齐全盖好。（二）电缆线路上不应堆放物品。（三）电缆头接地线应完好。（四）电缆头应清洁，无放电打火现象。（五）电缆外皮应完好，不漏油，无过热现象。（六）电缆沟不应有积水或其它杂物。（七）电缆头无过热、变色焦味等现象。（八）电缆防火设施完好无损。二、并联使用的电缆，外皮温度应一致，有明显差别时
6、，查明原因消除之。第五节避雷器一、避雷器的正常检查:（一）瓷瓶应完好，清洁无破损裂纹和放电现象。（二）放电记录器应完好，每次雷雨后应查看指示器有无变化，如有动作指示，应加以记录。（三）避雷器的接地应良好。（四）组合避雷器每节间连接紧固，无倾斜。（五）雷雨时禁止接近避雷器的接地点。（六）避雷器的引线应无松动现象。第六节电流、电压互感器运行与检查一、运行中的检查：（一）正常运行中PT二次不得短路，CT二次不得开路，接地良好。（二）瓷瓶应清洁，无破损裂纹和放电现象。（三）PT高压侧中性点及二次线和外壳接地线应良好。（四）CT各部接头紧固，无松动放电打火及过热现象。（五）油浸互感器油位正常，油色透明，
7、不漏油。第七节电流、电压互感器异常及处理一、异常现象和处理电压互感器线圈短路接地或断线（一）现象：1.有关电压、电力、电度表指示失常。20 .有关电压继电器掉牌或发出电压消失信号。21 高压保险熔断可能有接地信号出现。（二）处理：1.应停用可能引起误动的有关继电保护及自动装置。2 .如发生在发电机互感器上时，应按发电机规程处理。3 .检查故障原因和性质，尽快消除；如高压保险熔断时，需测PT绝缘电阻，证明无问题后再送电。如二次开关掉闸或保险熔断，检查无明显故障，可以恢复。电流互感器层间短路或二次开路（一）现象：1.有关电流、电压、电度表指示失常。4 .有关差动断线信号发出。5 .CT开路点有火花
8、或放电现象。（二）处理：1.倒备用设备或停电处理。2 .校对表计，必要时可用钳形电流表测量一次电流核对。3 .如发现CT开路点时，应设法将开路点短路，但必须注意人身安全。PT一次保险熔断处理（一）现象：1 .电压表、电力表指示降低。2 .应有“接地”信号发出（三相电压不平衡）3 .“电压回路断线”信号发出，低电压继电器动作。（二）处理：1.停用有关低压过流保护，低电压保护及自投装置。4 .停电更换保险。PT二次保险熔断处理（一）现象：1.电压表指示为零或正常，电力表指示降低。2 .三相电压表指示不平衡，一相较低或为零，其它两相正常。3 .“电压回路断线”信号发出，低电压继电器动作。（二）处理：1.停用有关低压过流保护，低电压保护及自投装置。4 .更换保险。5 .如再次熔断时，必须查明原因，故障消除后方可再次更换保险。二、在更换PT高低压保险时应注意：（一）首先检查PT外部情况。（二）检查和更换击穿保险和低压保险。（三）需更换高压保险，应先将PT停电再更换保险试送。必要时测PT高压线圈绝缘。三、互感器发生下列故障时，立即停电，通知检修处理：（一）严重发热，漏油，冒烟着火。（二）高压保险连续熔断两次。（三）外壳破裂，严重漏油。（四）内部有劈啪放电声，或异常噪音。在上述情况下，停用PT时只有在确认高压保险已熔断，方能用刀闸切除故障，否则必须设法变更运行方式，用开关切除故障。
