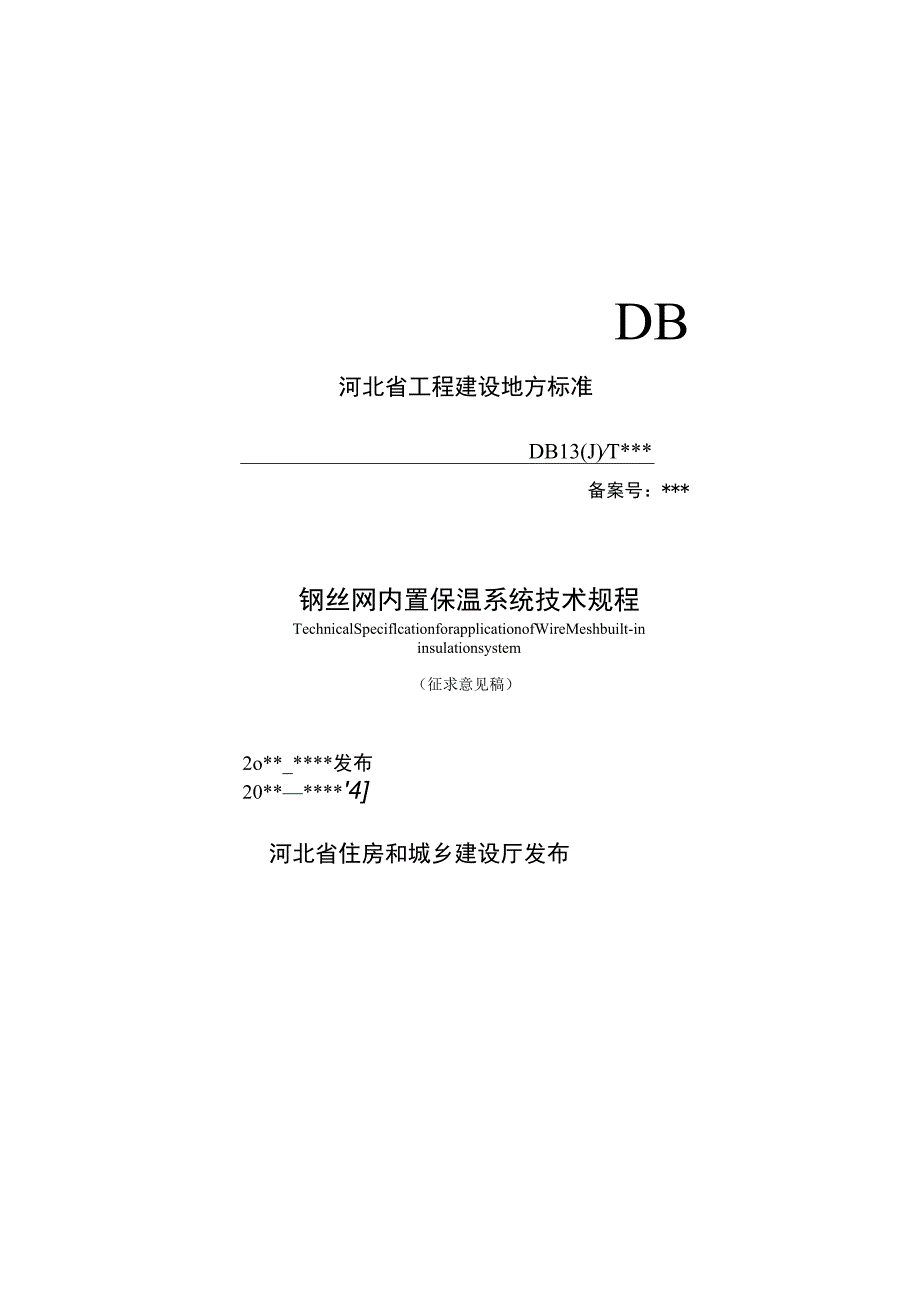

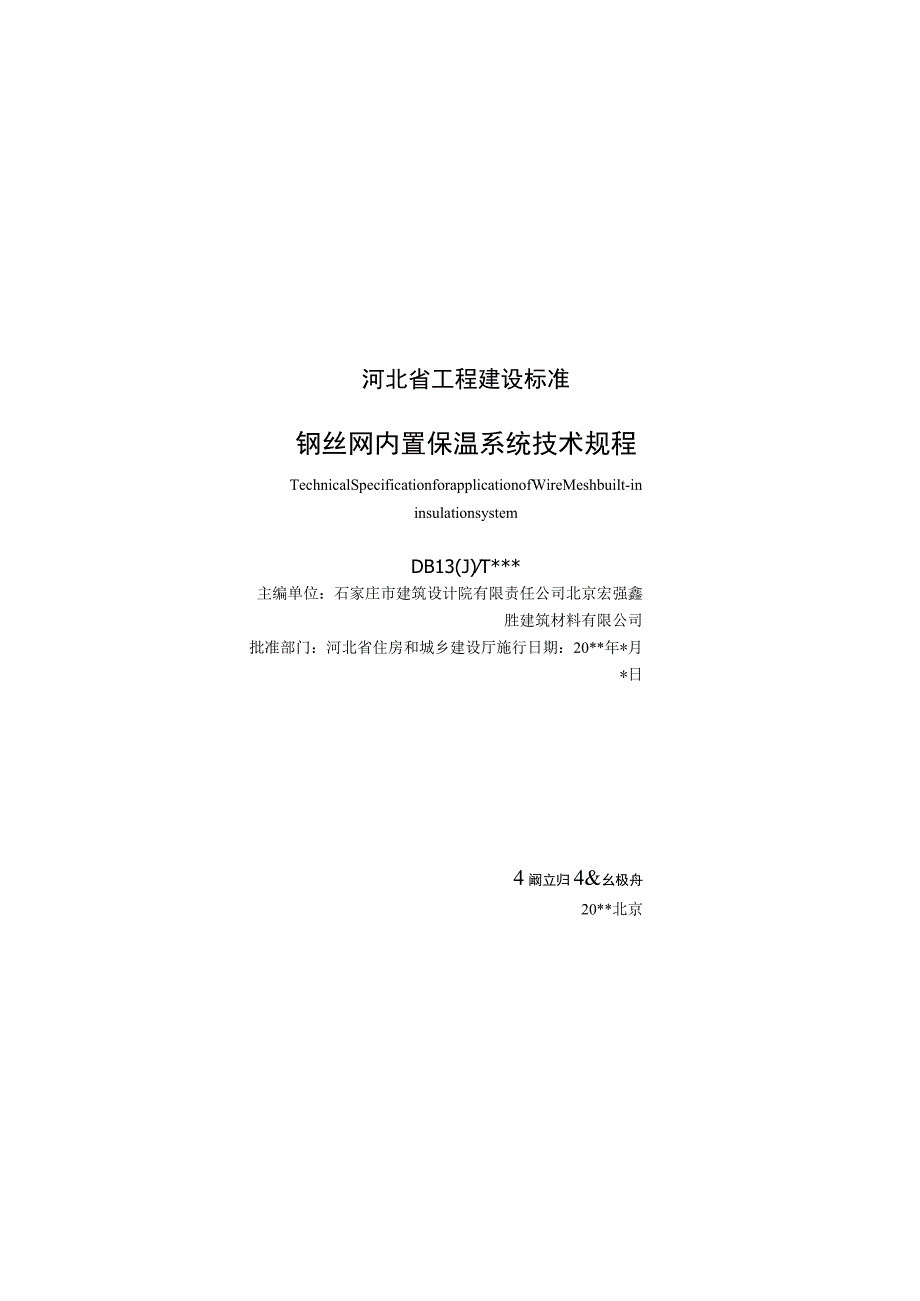

1、DB河北省工程建设地方标准DB13(J)T*备案号：*钢丝网内置保温系统技术规程TechnicalSpeciflcationforapplicationofWireMeshbuilt-ininsulationsystem（征求意见稿）2o*_*发布20*4河北省住房和城乡建设厅发布河北省工程建设标准钢丝网内置保温系统技术规程TechnicalSpecificationforapplicationofWireMeshbuilt-ininsulationsystemDB13(J)T*主编单位：石家庄市建筑设计院有限责任公司北京宏强鑫胜建筑材料有限公司批准部门：河北省住房和城乡建设厅施行日期：20*

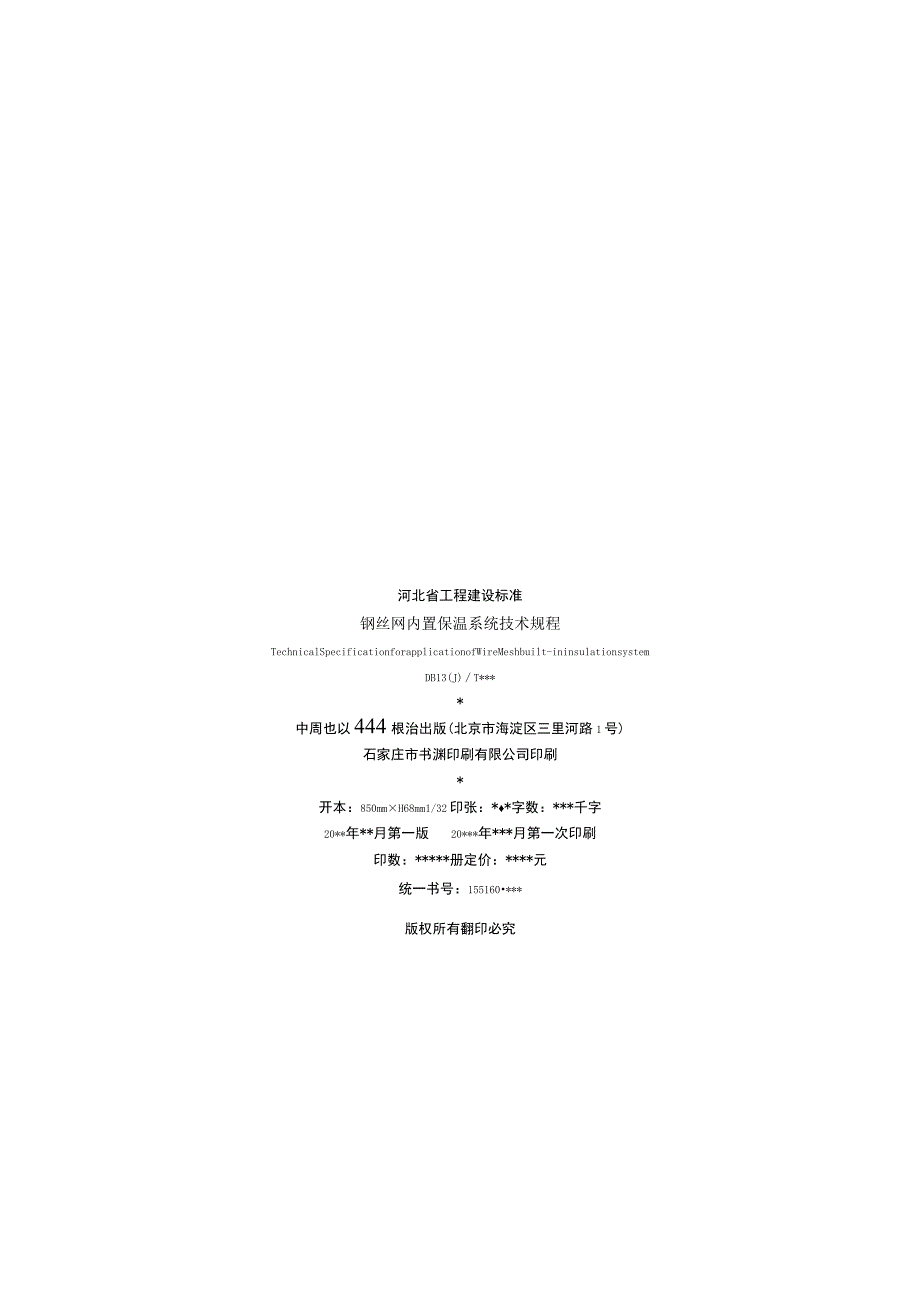

2、年*月*日4阚立归4&幺极舟20*北京河北省工程建设标准钢丝网内置保温系统技术规程TechnicalSpecificationforapplicationofWireMeshbuilt-ininsulationsystemDB13(J)T*中周也以444根治出版(北京市海淀区三里河路1号)石家庄市书渊印刷有限公司印刷*开本：850mmH68mm1/32印张：*字数：*千字20*年*月第一版20*年*月第一次印刷印数：*册定价：*元统一书号：155160*版权所有翻印必究河北省住房和城乡建设厅公告20*年第*号河北省住房和城乡建设厅关于发布钢丝网内置保温系统技术规程和钢丝网内置保温系统建筑构造的
3、公告钢丝网内置保温系统技术规程（编号为DB13（J）TXXX*）和钢丝网内置保温系统建筑构造（统一编号：DBJT02*,图集号：*）已经本机关审查并分别批准为河北省工程建设标准和标准设计，现予发布，自20*年*月*日起实施。河北省住房和城乡建设厅20*年*月*曰-XjC-=.刖三根据河北省住房和城乡建设厅2022年度省工程建设标准和标准设计第四批制（修）订计划（冀建节科函（2022）167号）的要求，由石家庄市建筑设计院有限责任公司会同有关单位编制而成。本规程共分7章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.性能要求；5.设计；6.施工；7.验收。本规程的部分内容涉及专利（专利
4、号：ZL202120324375.9）。涉及专利的具体技术问题，使用者可直接与专利所有人北京宏强鑫胜建筑材料有限公司协商处理。本规程发布机构不承担识别这些专利的责任。本规程由石家庄市建筑设计院有限责任公司负责具体技术内容的解释，由河北省工程建设标准化管理办公室负责管理。本规程过程中如有意见或建议，请寄送至石家庄市建筑设计院有限责任公司（石家庄市和平东路393号，邮编050000）,以供修订时参考。本规程主编单位、参编单位、主要起草人和审查人员名单：主编单位：石家庄市建筑设计院有限责任公司北京宏强鑫胜建筑材料有限公司参编单位：北京未莱房科技集团有限公司主要起草人：审查人员：I总则I2术语23基本
5、规定44性能要求64.1 系统64.2 主要材料94.3 配套材料Il5设计135.1 一般规定135.2 设计要点135.3 构造措施155.4 建筑热工设计166施工176.1 一般规定176.2 施工准备186.3 保温网架板安装186.4 混凝土施工206.5 施工安全217验收237.1 一般规定237.2 主控项目257.3 一般项目27本规程用词说明31弓I用标准名录32条文说明34Contents1GeneralProvisions12 Terms23 BasicRequirements44 PerformanceRequirement64.1 System64.2 MainM
6、aterials74.3 SupportingMaterials135 Design155.1 GeneralRequirements155.2 DesignRequirements166 Construction186.1 GeneralRequirements186.2 ConstructionPoints196.3 TransportationandStorage216.4 FirePreventionMeasuresandFinishedProductProtection226.5 SafeOperationRequirements227 Acceptance247.1 General
7、Requirements247.2 MasterControlItems267.3 GeneralItems29ExplanationofWordinginThisSpecfication311.istofQuotedStandards32Addition:ExplanationofProvisions331 总则.o.为规范钢丝网内置保温系统在建筑工程中的应用，做到安全适用、技术先进、经济合理，保证工程质量，制定本规程。1.1 .2本规程适用于Ioom以下的河北省新建、扩建的民用建筑中采用钢丝网内置保温系统工程的设计、施工及质量验收。1.2 .3钢丝网内置保温系统的应用，除应符合本规程的规定
8、外，尚应符合国家和河北省现行有关标准的规定。2 术语2.0.1钢丝网内置保温系统Built-ininsulatkmsystemforWireMesh以网架板为保温层，施工时将网架板置于模板内侧，并采用连接件将保护层、保温层和结构层连接成体，两侧同时浇筑混凝土后，形成的钢丝网内置保温系统（以下简称“内置保温系统”）内置保温系统主要由结构层、网架板和保护层等部分组成。可分为内置保温系统匏合剪力墙和内置保温系统复合填充墙。2.0.2钢丝网内置保温网架板SteelWireMeshbuilt-ininsulationgridplate在工厂预制成型，由保温层、钢丝网片及连接件组成。根据钢丝网片分布形式可
9、分为I型和II型，I型为单面钢丝网片网架板，II型为双面钢丝网片网架板。根据保温层材料不同，I型分为I-B、IC、I-D,II型为11-A2.0.3内置保温系统复合剪力墙CompositeShearWallwithbuilt-ininsulationsystem在I型网架板两侧同时浇筑混凝土,形成的结构受力与建筑节能于一体的复合墙体。2.0.4内置保温系统复合填充墙Compositeinfillwallwithbuilt-ininsulationsystem在II型网架板两侧同时浇筑不小于50mm厚的混凝士,形成建筑外围护或填充作用的复合墙体。2.0.5保温层InsulatingLayer以模
10、塑聚苯乙烯泡沫塑料板（EPS板）、挤塑聚苯乙烯泡沫塑料板（XPS板）、石墨模塑聚苯乙烯泡沫塑料板（GEPS板）、石墨挤塑聚苯乙烯泡沫塑料板（GXPS板）为保温材料的构造层。2.0.6钢丝网片WireMesh由丝径为3mm或4mm的冷拔低碳钢丝机械编制焊接而成，网络尺寸为50mm50mm或100mm100mm1,2.0.7构造连接件Structuralconnector由原生聚酰胺、聚乙烯或聚丙烯经专用模具注塑而成的支撑锚、卡槽或金属丝杆、连接套管、限位盘、有限位件和锚固杆构成，用以将保温板与钢丝网片连接，并起到模板支撑与拉结保温板两侧钢筋混凝土的作用。2.0.8受力连接件Stressedcon
11、nector由原生聚酰胺、聚乙烯或聚丙烯经专用模具注塑而成的支撑锚、卡槽或金属丝杆、连接套管、限位盘、有限位件和锚固杆和HPB300热轧光圆钢筋或HRB400热轧带肋钢筋组成，起到模板支撑与拉结保温板两侧钢筋混凝土的作用。3基本规定3.0.1钢丝网内置保温系统的内置保温板、钢丝网等材料应由产品供应商配套提供。3.0.2内置保温板与主体结构的限位连接件的设计使用年限应满足设计要求。3.0.3钢丝网保温系统内置保温板、钢丝网应与基层墙体可靠连接。在结构层正常变形以及承受自重荷载、风荷载和室外气候的长期反复作用下，不应产生裂缝、破坏等现象，在罕遇地震发生时不应脱落。3.0.4钢丝网内置保温系统各组成
12、部分应具有物理一化学稳定性，组成材料应彼此相容并具有防腐性。3.0.5钢丝网内置保温系统应具有防水渗透和透气功能。3.0.6钢丝网内置保温系统的保温、隔热和防潮性能应符合现行国家标准民用建筑热工设计规范GB50176和河北省现行相关标准的规定。3.0.7钢丝网内置保温系统的使用高度及其外保温的防火要求应符合现行国家标准建筑设计防火规范GB50016的有关规定。钢丝网内置保温系统应具有防止火焰沿外墙面蔓延的能力。3.0.8钢丝网内置保温系统的隔声性能应符合现行国家标准民用建筑隔声设计规范GB50118的相关规定。3.0.9钢丝网内置保温系统的外饰面层宜采用涂装饰面层。3.0.10钢丝网内置保温系
13、统的制作区域及施工区域动用电气焊、砂轮等明火时，应确保钢丝网内置保温网架板面层完整无裸露。不得在保温复合板切割断面和裸露部位处进行电气焊接和明火作业。3.0.11施工用照明等发热设备通过钢丝网内置保温网架板时，应采取保护措施。电气线路不应穿越或敷设在钢丝网内置保温网架板的保温材料中；必须穿越或敷设时，应采取穿金属管并在金属管周围采用不燃隔热材料进行防火隔离等防火保护措施。设置开关、插座等电器配件的部位周围应采取不燃隔热材料进行防火隔离等防火保护措施。3.0.12保温芯材检测报告必须为抽样检测，保温芯材检测必须满足陈化期要求，检测报告的各项指标应为同一批次的材料、在同一份检测报告中体现。3.0,
14、13现浇混凝土施工时应设置常规模板。保温网架板产品出厂前，应按照绿色施工要求，结合施工图和现场实际尺寸进行排版设计和加工。3.0.14施工现场应配置灭火器材及设施，作业前应对相关人员进行防火安全培训。4性能要求4.1 系统4.1.1 内置保温系统复合剪力墙的系统构造见表4.1.1。表4.1.1内置保温系统复合剪力墙构造系统基本构造组成材料构造示意图1、内饰面层混合砂浆或按工程设计2、现浇混凝土结构层钢筋混凝土外内XPS板、石墨EPS板、石墨XPS板A3、保温层QS网架板（I型）4、钢丝网片350、P4100钢丝焊网1.-.3塑料：HPB300的热轧光圆钢筋或HRB4的热轧带肋钢筋：8:68个/m?:-三5、连接件TI6、现浇混凝土保护层不小于50mm厚混凝土V7、外饰面层防水层+柔性耐水胭子+涂料等根据保温层材料不同，I型钢丝网架板分为I-B、I-C,I-D三种类型，其构造图见图4.1.1。图4.1-1I型钢丝网片网架板基本构造图1一钢丝网片（4100）、2一构造连接件、3保温层（B型为XpS板、C型为GEPS板、D型为GXpS板）4.1.2 内置保温系统复合填充墙的系统构造见表4.1.2o表4.1.2
