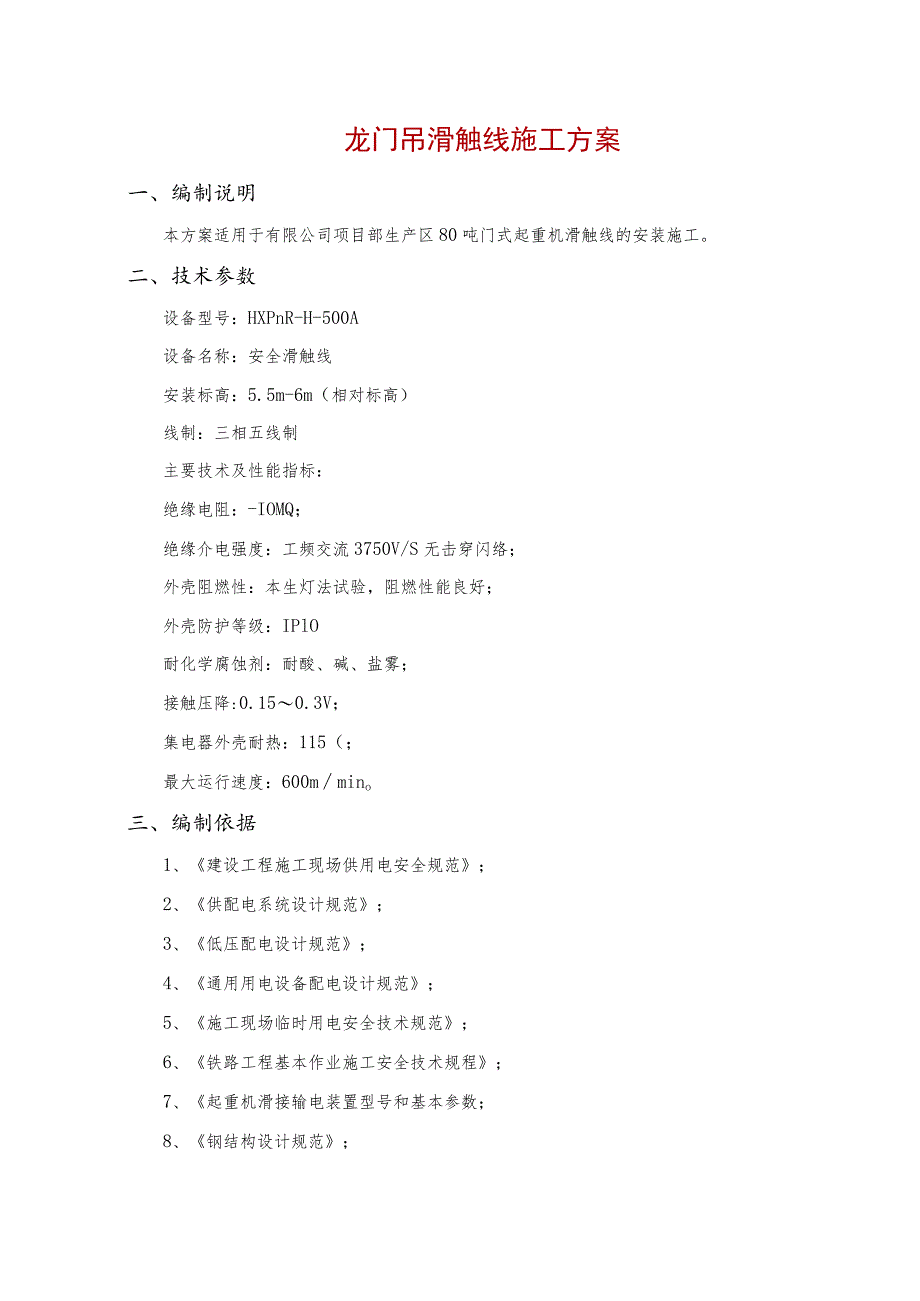

1、龙门吊滑触线施工方案一、编制说明本方案适用于有限公司项目部生产区80吨门式起重机滑触线的安装施工。二、技术参数设备型号：HXPnR-H-500A设备名称：安全滑触线安装标高：5.5m-6m（相对标高）线制：三相五线制主要技术及性能指标：绝缘电阻：-IOMQ；绝缘介电强度：工频交流3750V/S无击穿闪络；外壳阻燃性：本生灯法试验，阻燃性能良好；外壳防护等级：IPlO耐化学腐蚀剂：耐酸、碱、盐雾；接触压降:0.150.3V；集电器外壳耐热：115（；最大运行速度：600mmino三、编制依据1、建设工程施工现场供用电安全规范；2、供配电系统设计规范；3、低压配电设计规范；4、通用用电设备配电设计

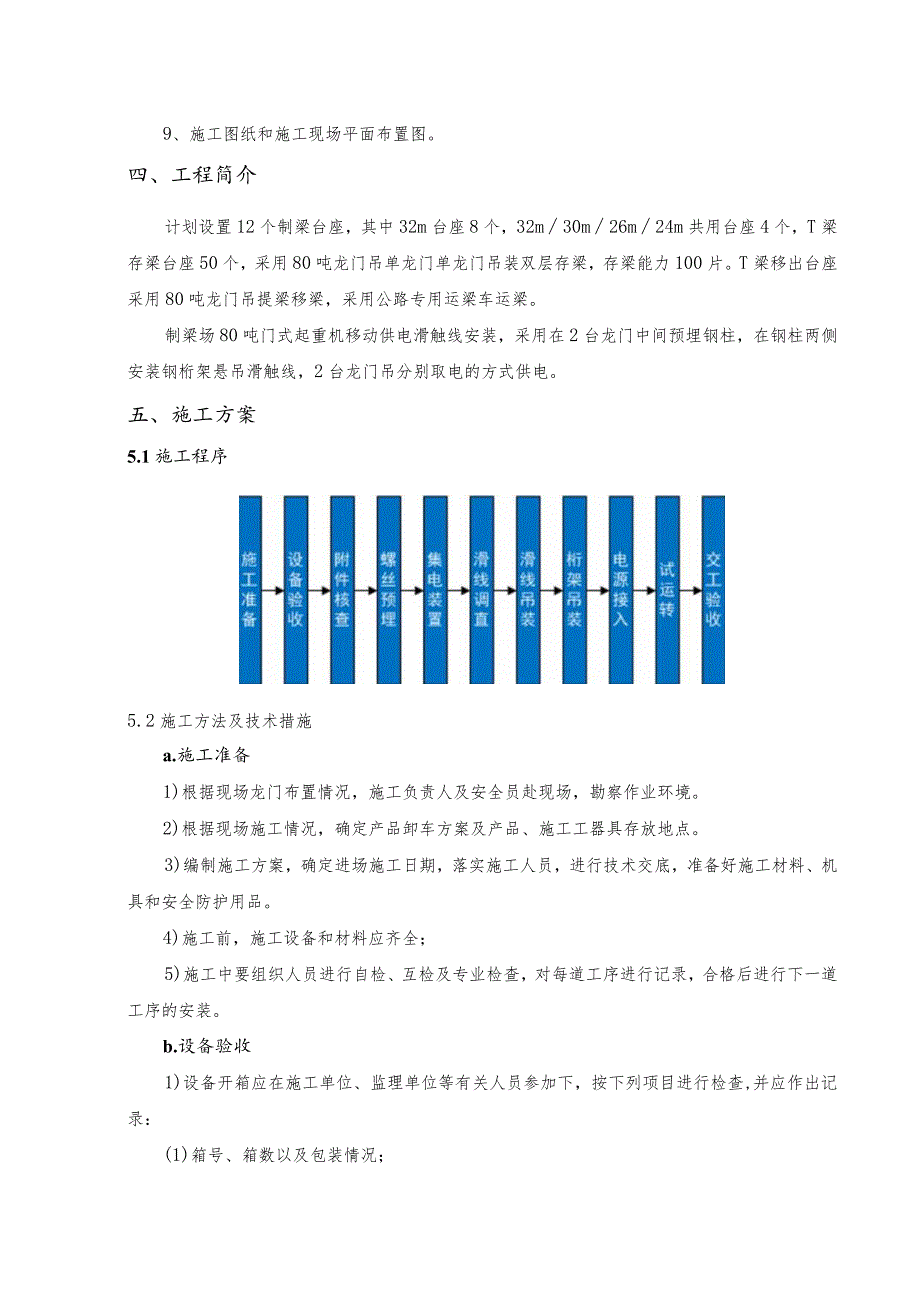

2、规范；5、施工现场临时用电安全技术规范；6、铁路工程基本作业施工安全技术规程；7、起重机滑接输电装置型号和基本参数；8、钢结构设计规范；9、施工图纸和施工现场平面布置图。四、工程简介计划设置12个制梁台座，其中32m台座8个，32m30m26m24m共用台座4个，T梁存梁台座50个，采用80吨龙门吊单龙门单龙门吊装双层存梁，存梁能力100片。T梁移出台座采用80吨龙门吊提梁移梁，采用公路专用运梁车运梁。制梁场80吨门式起重机移动供电滑触线安装，采用在2台龙门中间预埋钢柱，在钢柱两侧安装钢桁架悬吊滑触线，2台龙门吊分别取电的方式供电。五、施工方案5.1施工程序5.2施工方法及技术措施a.施工准备

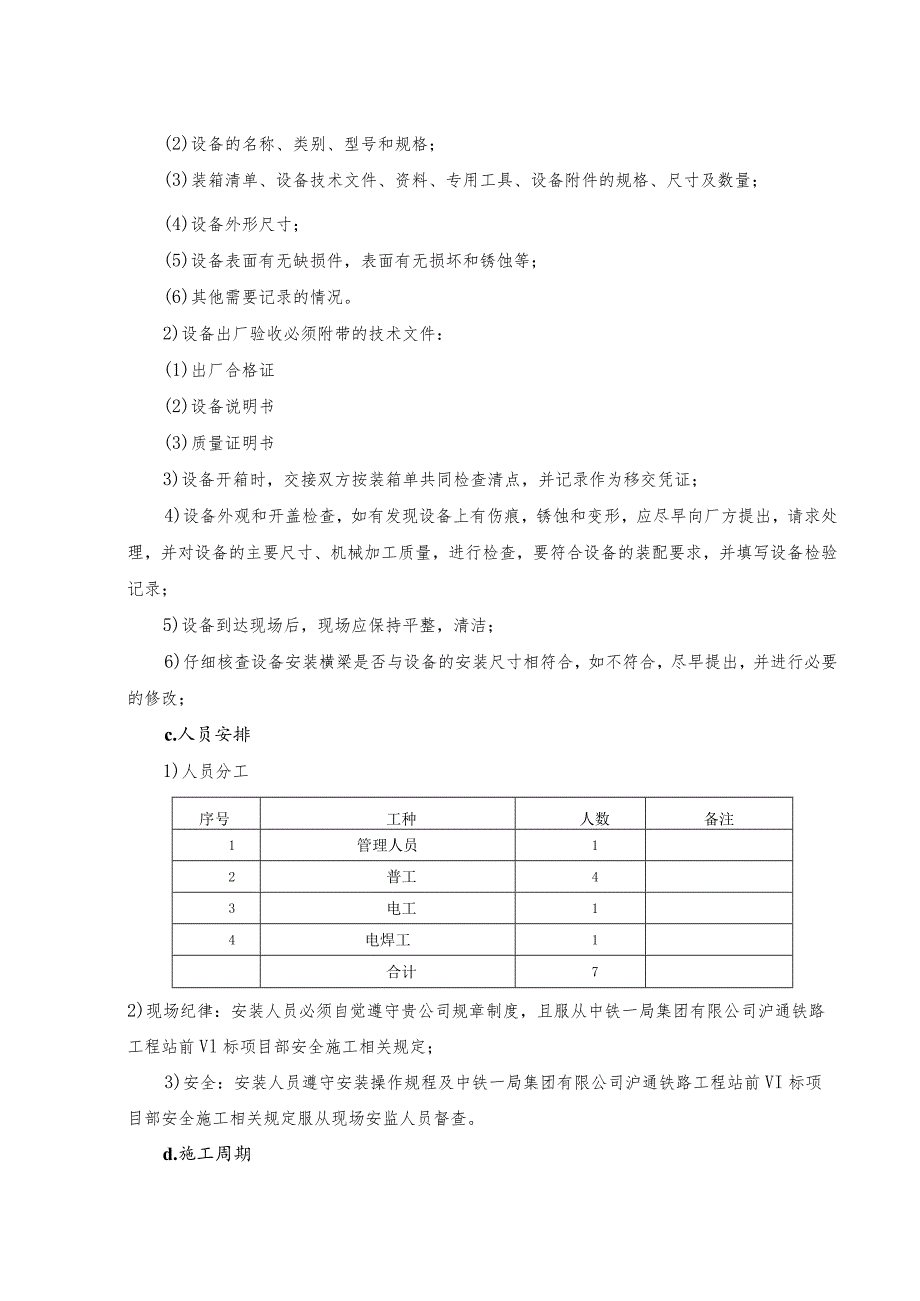

3、1)根据现场龙门布置情况，施工负责人及安全员赴现场，勘察作业环境。2)根据现场施工情况，确定产品卸车方案及产品、施工工器具存放地点。3)编制施工方案，确定进场施工日期，落实施工人员，进行技术交底，准备好施工材料、机具和安全防护用品。4)施工前，施工设备和材料应齐全；5)施工中要组织人员进行自检、互检及专业检查，对每道工序进行记录，合格后进行下一道工序的安装。b.设备验收1)设备开箱应在施工单位、监理单位等有关人员参加下，按下列项目进行检查,并应作出记录：(1)箱号、箱数以及包装情况；(2)设备的名称、类别、型号和规格；(3)装箱清单、设备技术文件、资料、专用工具、设备附件的规格、尺寸及数量；(
4、4)设备外形尺寸；(5)设备表面有无缺损件，表面有无损坏和锈蚀等；(6)其他需要记录的情况。2)设备出厂验收必须附带的技术文件：(1)出厂合格证(2)设备说明书(3)质量证明书3)设备开箱时，交接双方按装箱单共同检查清点，并记录作为移交凭证；4)设备外观和开盖检查，如有发现设备上有伤痕，锈蚀和变形，应尽早向厂方提出，请求处理，并对设备的主要尺寸、机械加工质量，进行检查，要符合设备的装配要求，并填写设备检验记录；5)设备到达现场后，现场应保持平整，清洁；6)仔细核查设备安装横梁是否与设备的安装尺寸相符合，如不符合，尽早提出，并进行必要的修改；c.人员安排1)人员分工序号工种人数备注1管理人员12
5、普工43电工14电焊工1合计72)现场纪律：安装人员必须自觉遵守贵公司规章制度，且服从中铁一局集团有限公司沪通铁路工程站前Vl标项目部安全施工相关规定；3)安全：安装人员遵守安装操作规程及中铁一局集团有限公司沪通铁路工程站前VI标项目部安全施工相关规定服从现场安监人员督查。d.施工周期1)固定螺丝预埋，钢立柱的安装及桁架吊装；地埋混凝土螺栓，按照设计间隔浇筑IoOOnInI*100OnInI*150OnIm混凝土并预埋020*650地埋螺栓，钢立柱及桁架在工厂制造完毕运至现场吊装并螺栓固定；桁架吊装后用抱箍及螺栓或电焊固定连接保证吊装的牢固；2）支架固定要求：支架固定间距2.0米，用抱箍螺栓固
6、定且保持与行车运行轨道在同一水平面，支架端在同一直线；3）滑触线固定包括滑触线悬吊、连接要求：滑触线相间距离相等，连接固定为滑触线不得串动或晃动，所有紧固件须拧紧，滑触线连接处滑线的垂直公差及水平方向公差不大于3mm,同时调整滑触线的平行度使其与行车轨道平行，确保集电器的平稳运行；4）集电器安装：将集电器牵引臂固定于80T龙门吊支腿上，集电器安装于牵引臂与滑线下平面处于垂直方向，各集电器中心距离与滑触线中心距离相等（100三）,调整为集电器压缩量（正常为80mm）；5）接地试运行：运行前有必要先测量相间及相对地绝缘电阻（10M）,将始端电源线连接于滑触线供电端，行车电源线连接于集电器，要求各连
7、接点应牢固无松动。试运行前应空载运行，运行速度应不大于60mmin,连接往返数次，看其效果，然后逐步提高行车行走速度，直至达到额定速度为止。e.机具选用序号名称规格与型号单位数量1电焊机台12卷尺把23电焊机台14提升机台15电阻表台16扳手套若干7竹梯只2f.钢结构选用根据钢结构设计要求，考虑使用现场的实际情况，结合钢结构的载荷、下扰、风阻、侧向力，选用325螺纹钢管做支撑立柱，立柱高度6000mm,下埋L=650mmM=20mm的地脚螺栓，防止钢架及滑触线在使用过程中侧翻；支撑桁架采用正三角形结构，材料选用无缝钢管，正三角形顶部选用014.7mm无缝钢管，下部选用两根07.6mm无缝钢管，
8、支撑钢管选用04.2mm无缝钢管。有效吸收桁架由于自身重量和悬吊滑触线的重量及风力作用引起的安全事故。g.滑触线选用铁路工程站前VI标项目部根据施工需求安装的龙门吊在同一区间同时使用，根据现场的实际情况结合起重行业移动供电改造的成功经验，选择使用型号为HXPnR-H-380500A单极组合式滑触线；滑触线型号：HXPnR-H-380500供电型式：三相五线制集电方式：电碳移动式为了确保天车滑线改造的成功，采用扬州天宝公司HXPnR-H-380500A单极组合式滑触线。安全防护滑触线，其导电主体为断面呈型的铝型材，故又称“H”型节能滑线装置，节能是相对于以角钢为主体的滑触线，电能在输电过程中相对
9、减少。铝材的电阻率远低于钢材，且比重小，将铝材轧制成型，是在保证一定的导电截面积的基础上较大的提高了整体结构的刚性和强度。但是铝材表面硬度低且不耐磨，为使铝基材能满足作为导电滑触线的实用性，在“H”形中梁制成上拱型，又在此处按规定的工艺程序嵌装耐磨性强的不锈钢型材。这H形的不锈钢型材是作为导电器中导电块的磨擦传电面，其嵌装工艺保证了不锈钢与铝型材的紧密结合，从导入铝型材的电流通过不锈钢体使与之保持接触的导电器中的导块在磨擦接触中将电流传输出去，保证了起重机械在运行过程中电流的连续。导电滑线沿滑线纵长方向用ABS塑料作为整体保护（除下部开口处与导电器接触处）,因此安装后接触线没有导电的外露部分，
10、给安装和维修带来极大的方便，同时整体的塑壳保护（开口处除外），使滑触线不致有积灰和防雨、露、冰、雪侵袭之功能，导轨与导轨之间的连接是专用的导轨连接器能使导轨和塑料外壳同伸入其间，其连接端也是安全可靠的。六、施工安装及材料技术要求6.1 施工安装a.滑触线直线度0.5/1000,中心线位置偏差5mm0b.滑线水平横向弯曲矢度21000oC.水平度的确定：依据天车轨道水平面安装一个滑线支架，将该直线通过经纬仪用板尺和水平尺标注在钢梁侧面上，以备安装滑线用（该直线即为新滑触线的水平线）。d.直线度的确定：依据滑线水平度安装一根滑线后，再根据滑触线规定间距调整其它两相滑触线直线度，使五根滑线基本保持平
11、行，滑触线直线度WO.5/1000,中心线位置偏差W5mm.在安装滑触线前先将角钢支架按照上面的要求进行安装，根据滑触线的悬挂间距固定好，在安装现场把每6m一根的滑触线上套上所需的悬挂座，两端接头护套，还在一端装上铝接头一个，装铝接头时应注意只能将铝导轨伸进接头的1/2留给另一根导轨连接用，以上工作准备好后，再把一根一根的滑触线悬挂在支架上，进行全线连接，连接时应拧紧每个接头的螺丝。在滑触线规定安装滑线伸缩节处的立柱处应加装伸缩装置，检修段位置加装相应的断路块，在引接电源线进线时，可在每6m一根的接头处引接。e.滑触线的安装配备滑线固定卡，固定卡按照厂家的技术要求进行安装。f.在安装导电器时先
12、把导电器装在配套的方管上，选择与滑触线配合的适当位置固定在天车大梁上，使导电器与滑触线有很好的跟踪性能和良好的接触能力，导电器与滑触线应安装在同一垂直。6.2 滑线型号及技术要求a.选择滑线的依据根据所承载电流大小及安装要求等选择相应的滑线，并且确保滑线的额定负载电流b.技术指标序号指标内容指标值1绝缘电阻10M2绝缘介电强度工频交流2500Vmin无击穿闪烁现象3外壳击穿电压20KVmin4相比漏电起痕指数CTI600V5抗非常热和着火危险实验本生灯法试验合格阻燃性能良好6短时耐受电流试验60倍额定电流0.1秒30倍额定电流1秒7外壳防护等级IP13或IP238耐化学腐蚀性耐酸、耐碱、耐盐雾
13、试验9防触电等级0级10额定电流时温升K30oCc.性能指标类别指标内容指标值集电器电阻系数0.1-0.35摩擦系数0.2接触压降0.15-0.3v200KM磨扳量0.7mm有效磨损量5mm有效工作压力2-4Ncm2外壳耐热115oC水平方向不平行度50mm垂直方向不水平度50mm6.3 附件结构a.附属结构示意图型号HXJ-OlHXJ-02尺寸mma2742b43.562C4062M88适用范围HXPnR-HIIXPnR-HC.连接夹用于两根导线之间的连接，以保证导电的延续性。H型连接夹结构示意图d.供电器冬k后盒穿开口销孔H型悬吊夹结构示意图滑线与外部电源的连接单元，将外部电能输入滑线中。
14、将连接器稍作改动就可以作为供电器使用。e.端帽对输电导管或导轨端部进行封闭绝缘的结构单元。型号HDM - Ol材料ABS适用范围HXPnR - HH型端帽结构示意图f.热膨胀段用以补偿由于温度变化而引起输电导管长度方向变化的功能单元，全线长度超过20Onl应该选用。1)热膨胀的解决在l(C10(TC环境，全线长度超过200In时应选用。全年温差大于50(,全线长度超过20Onl时按图配置。热膨胀配置示意如下图。200m=无补偿段1个补偿段2个补偿段-3个补偿段4个补偿段4悬吊夹=热膨胀补一固定夹g.集电器集电器是将滑线中的电能通过滑动接触输送给用电设备的装置。1）集电器的选型集电器按滑线类型和用电设备所需载流量的大小确定，当一套集电器不能满足使用时可以增加一套或多套使用。同一条线上的集电器建议采用统一的型号。2）集电器行走的装置型号HJD尺寸mma550b185C125
