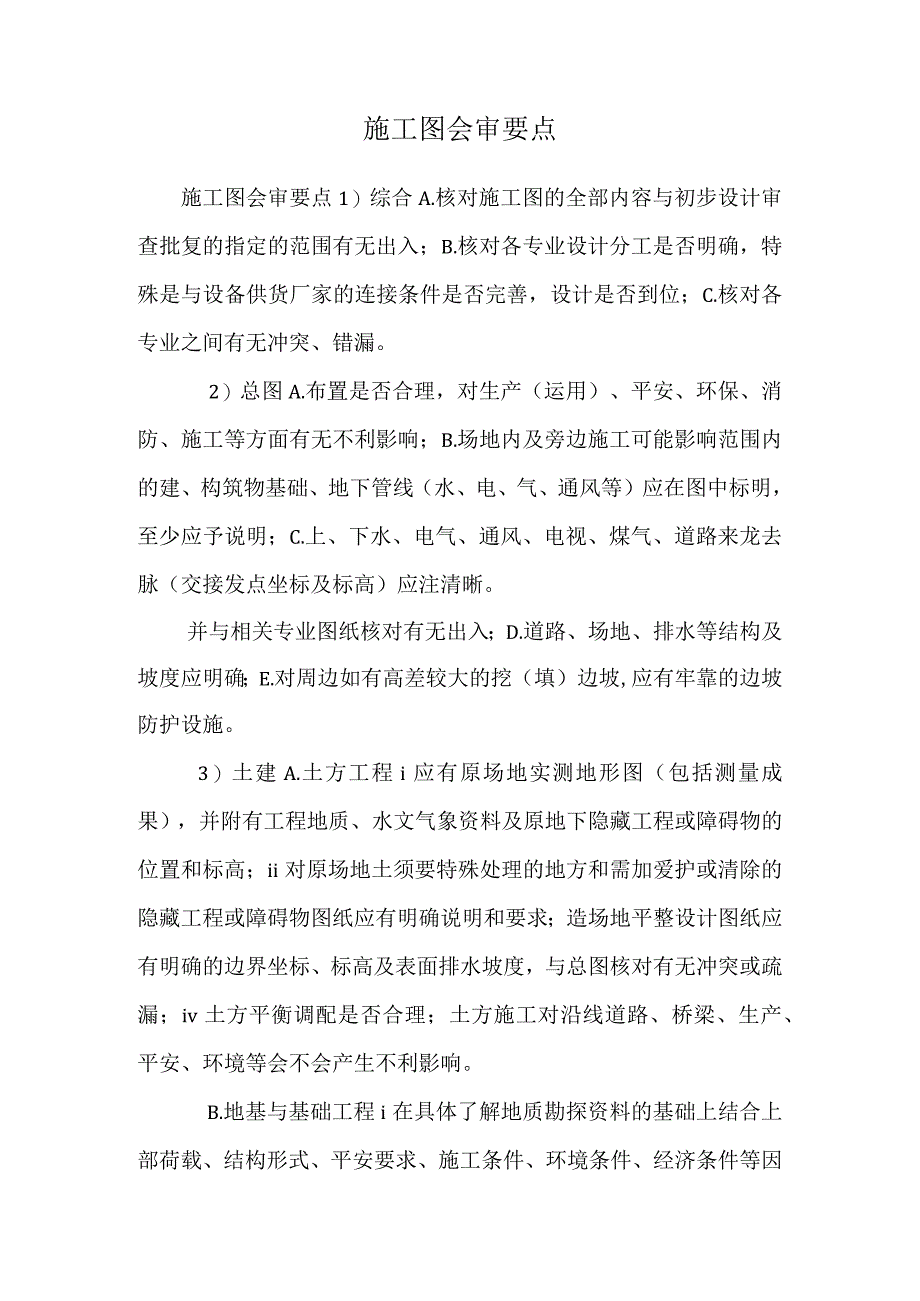

1、施工图会审要点施工图会审要点1）综合A.核对施工图的全部内容与初步设计审查批复的指定的范围有无出入；B.核对各专业设计分工是否明确，特殊是与设备供货厂家的连接条件是否完善，设计是否到位；C.核对各专业之间有无冲突、错漏。2）总图A.布置是否合理，对生产（运用）、平安、环保、消防、施工等方面有无不利影响；B.场地内及旁边施工可能影响范围内的建、构筑物基础、地下管线（水、电、气、通风等）应在图中标明，至少应予说明；C.上、下水、电气、通风、电视、煤气、道路来龙去脉（交接发点坐标及标高）应注清晰。并与相关专业图纸核对有无出入；D.道路、场地、排水等结构及坡度应明确；E.对周边如有高差较大的挖（填）边

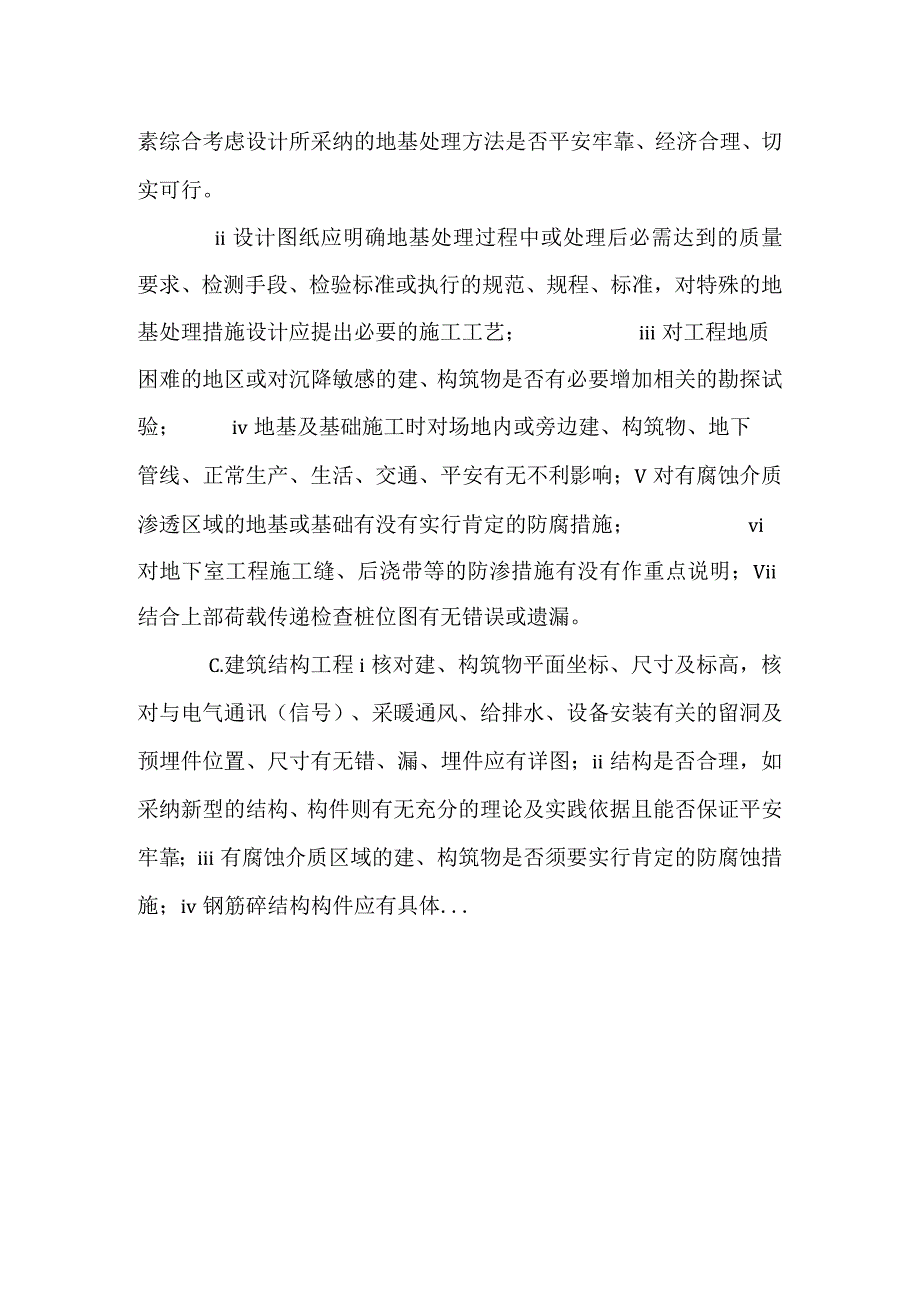

2、坡,应有牢靠的边坡防护设施。3）土建A.土方工程i应有原场地实测地形图（包括测量成果），并附有工程地质、水文气象资料及原地下隐藏工程或障碍物的位置和标高；ii对原场地土须要特殊处理的地方和需加爱护或清除的隐藏工程或障碍物图纸应有明确说明和要求；造场地平整设计图纸应有明确的边界坐标、标高及表面排水坡度，与总图核对有无冲突或疏漏；iv土方平衡调配是否合理；土方施工对沿线道路、桥梁、生产、平安、环境等会不会产生不利影响。B.地基与基础工程i在具体了解地质勘探资料的基础上结合上部荷载、结构形式、平安要求、施工条件、环境条件、经济条件等因素综合考虑设计所采纳的地基处理方法是否平安牢靠、经济合理、切实可行
3、。ii设计图纸应明确地基处理过程中或处理后必需达到的质量要求、检测手段、检验标准或执行的规范、规程、标准，对特殊的地基处理措施设计应提出必要的施工工艺；iii对工程地质困难的地区或对沉降敏感的建、构筑物是否有必要增加相关的勘探试验；iv地基及基础施工时对场地内或旁边建、构筑物、地下管线、正常生产、生活、交通、平安有无不利影响；V对有腐蚀介质渗透区域的地基或基础有没有实行肯定的防腐措施；vi对地下室工程施工缝、后浇带等的防渗措施有没有作重点说明；Vii结合上部荷载传递检查桩位图有无错误或遗漏。C.建筑结构工程i核对建、构筑物平面坐标、尺寸及标高，核对与电气通讯（信号）、采暖通风、给排水、设备安装有关的留洞及预埋件位置、尺寸有无错、漏、埋件应有详图；ii结构是否合理，如采纳新型的结构、构件则有无充分的理论及实践依据且能否保证平安牢靠；iii有腐蚀介质区域的建、构筑物是否须要实行肯定的防腐蚀措施；iv钢筋碎结构构件应有具体.
