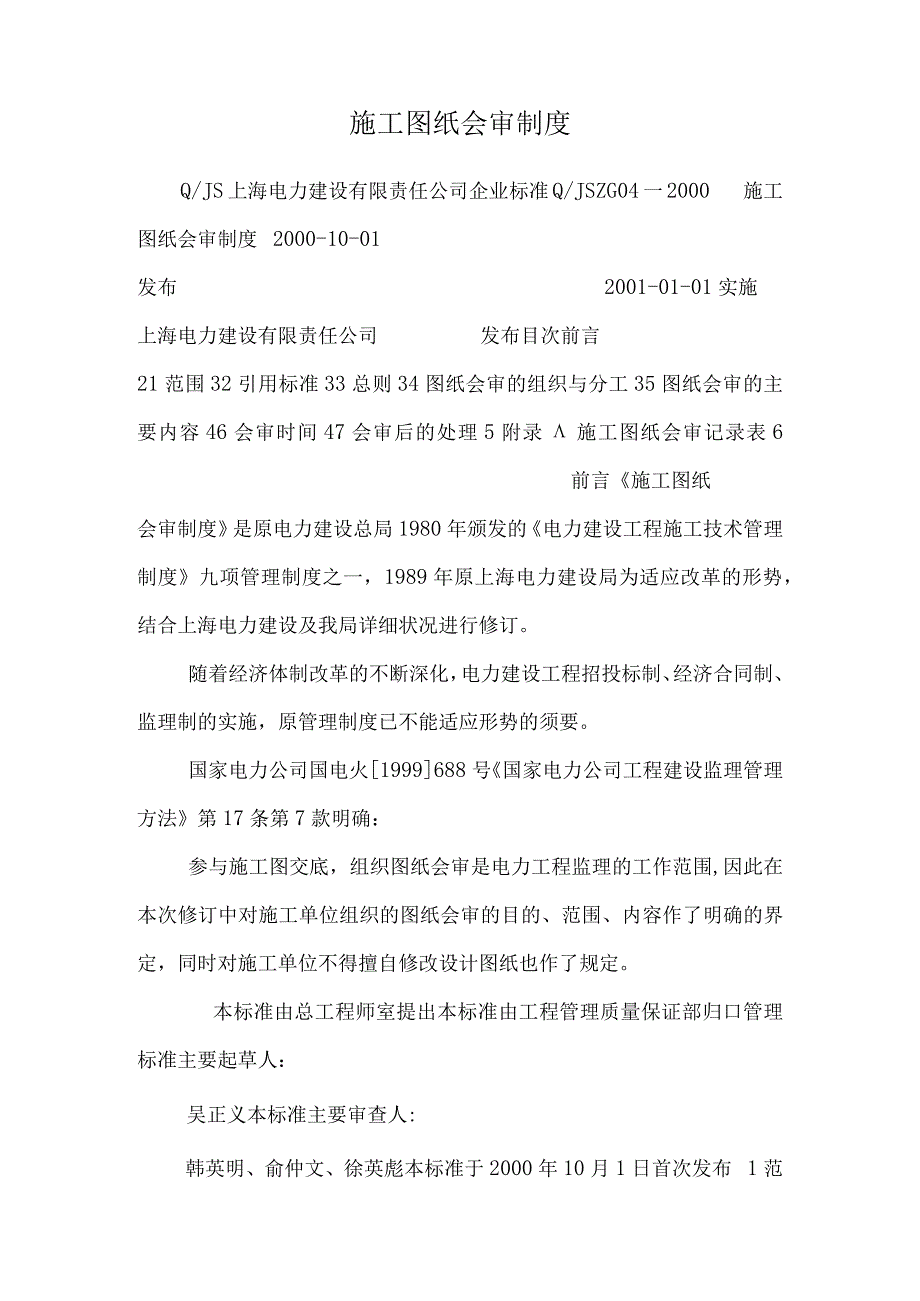

1、施工图纸会审制度Q/JS上海电力建设有限责任公司企业标准Q/JSZG04一2000施工图纸会审制度2000-10-01发布2001-01-01实施上海电力建设有限责任公司发布目次前言21范围32引用标准33总则34图纸会审的组织与分工35图纸会审的主要内容46会审时间47会审后的处理5附录施工图纸会审记录表6前言施工图纸会审制度是原电力建设总局1980年颁发的电力建设工程施工技术管理制度九项管理制度之一，1989年原上海电力建设局为适应改革的形势，结合上海电力建设及我局详细状况进行修订。随着经济体制改革的不断深化，电力建设工程招投标制、经济合同制、监理制的实施，原管理制度已不能适应形势的须要。

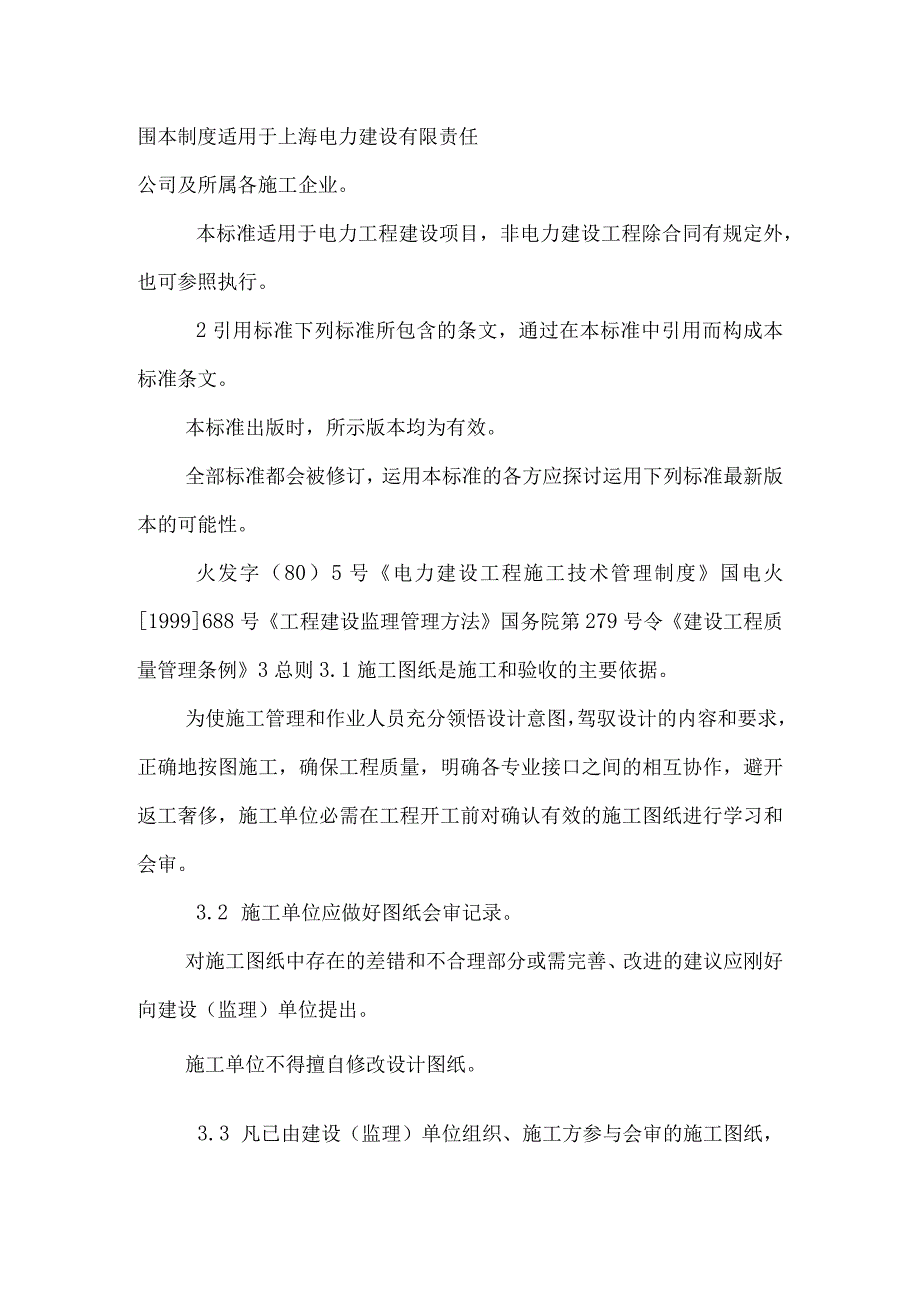

2、国家电力公司国电火1999688号国家电力公司工程建设监理管理方法第17条第7款明确：参与施工图交底，组织图纸会审是电力工程监理的工作范围,因此在本次修订中对施工单位组织的图纸会审的目的、范围、内容作了明确的界定，同时对施工单位不得擅自修改设计图纸也作了规定。本标准由总工程师室提出本标准由工程管理质量保证部归口管理标准主要起草人：吴正义本标准主要审查人:韩英明、俞仲文、徐英彪本标准于2000年10月1日首次发布1范围本制度适用于上海电力建设有限责任公司及所属各施工企业。本标准适用于电力工程建设项目，非电力建设工程除合同有规定外，也可参照执行。2引用标准下列标准所包含的条文，通过在本标准中引用而
3、构成本标准条文。本标准出版时，所示版本均为有效。全部标准都会被修订，运用本标准的各方应探讨运用下列标准最新版本的可能性。火发字（80）5号电力建设工程施工技术管理制度国电火1999688号工程建设监理管理方法国务院第279号令建设工程质量管理条例3总则3.1施工图纸是施工和验收的主要依据。为使施工管理和作业人员充分领悟设计意图，驾驭设计的内容和要求，正确地按图施工，确保工程质量，明确各专业接口之间的相互协作，避开返工奢侈，施工单位必需在工程开工前对确认有效的施工图纸进行学习和会审。3.2 施工单位应做好图纸会审记录。对施工图纸中存在的差错和不合理部分或需完善、改进的建议应刚好向建设（监理）单位

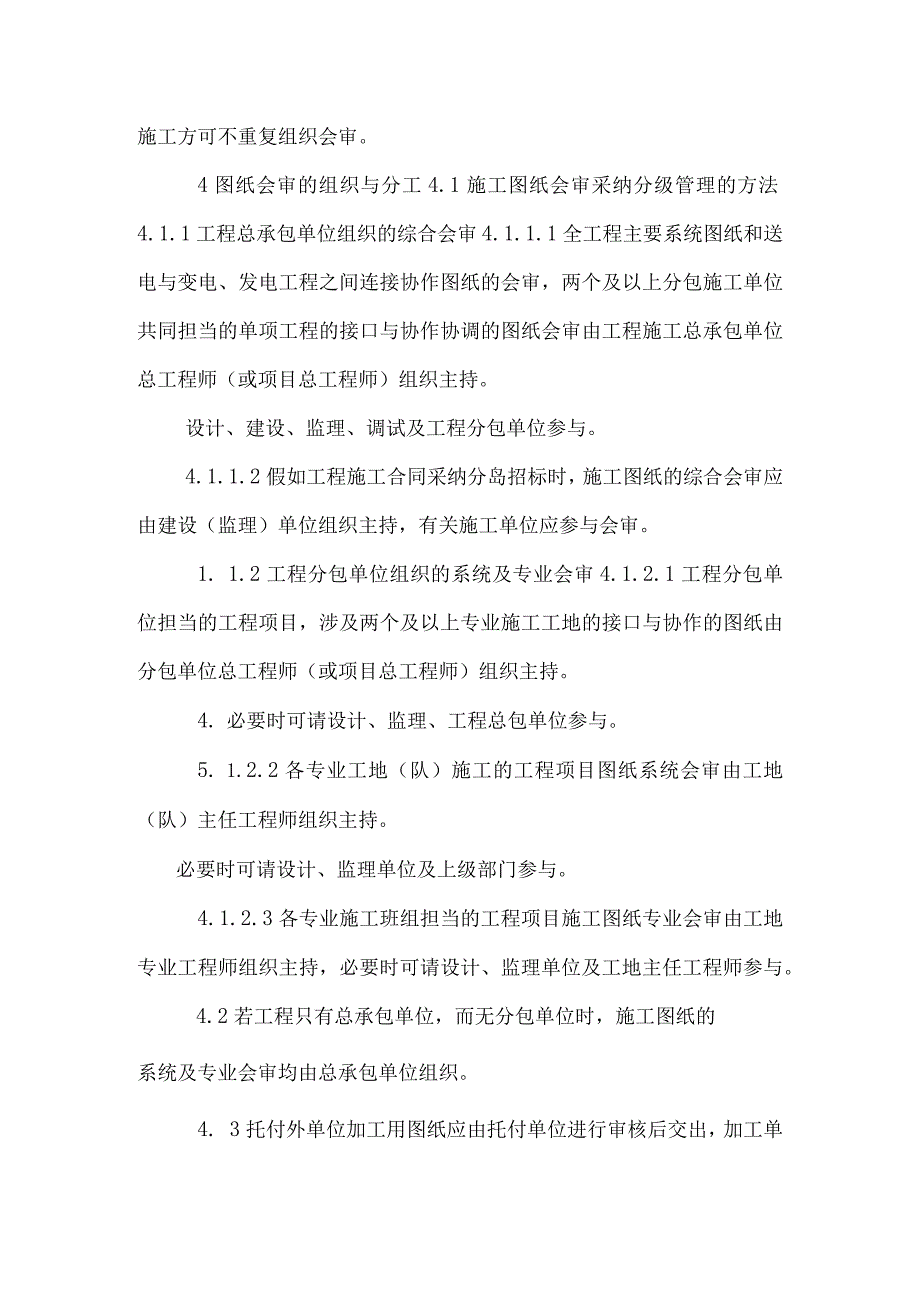

4、提出。施工单位不得擅自修改设计图纸。3.3 凡已由建设（监理）单位组织、施工方参与会审的施工图纸，施工方可不重复组织会审。4图纸会审的组织与分工4.1施工图纸会审采纳分级管理的方法4.1.1工程总承包单位组织的综合会审4.1.1.1全工程主要系统图纸和送电与变电、发电工程之间连接协作图纸的会审，两个及以上分包施工单位共同担当的单项工程的接口与协作协调的图纸会审由工程施工总承包单位总工程师（或项目总工程师）组织主持。设计、建设、监理、调试及工程分包单位参与。4.1.1.2假如工程施工合同采纳分岛招标时，施工图纸的综合会审应由建设（监理）单位组织主持，有关施工单位应参与会审。1. 1.2工程分包单
5、位组织的系统及专业会审4.1.2.1工程分包单位担当的工程项目，涉及两个及以上专业施工工地的接口与协作的图纸由分包单位总工程师（或项目总工程师）组织主持。4. 必要时可请设计、监理、工程总包单位参与。5. 1.2.2各专业工地（队）施工的工程项目图纸系统会审由工地（队）主任工程师组织主持。必要时可请设计、监理单位及上级部门参与。4.1.2.3各专业施工班组担当的工程项目施工图纸专业会审由工地专业工程师组织主持，必要时可请设计、监理单位及工地主任工程师参与。4.2若工程只有总承包单位，而无分包单位时，施工图纸的系统及专业会审均由总承包单位组织。4. 3托付外单位加工用图纸应由托付单位进行审核后交
6、出，加工单位提出的设计问题，应由托付单位提交设计单位解决。4.4送变电工程施工图纸会审可合并为一级进行。5图纸会审的主要内容5.1整个工程主要系统施工图纸的正确性、合理性、完整性以及设计与施工主要技术方案是否相适应。5.2由两个及以上施工单位承接施工项目的图纸综合会审要点是设计与土建、安装施工主要技术方案是否相适应，土建与安装之间设计是否正确（如设备外形尺寸与基础尺寸、建筑物预留孔洞及埋件与安装图纸是否相符，两个施工公司之间的管线分界接口，设备与系统连接部位，管线之间相互关系等）。5.3施工图纸表达深度能否满意施工须要。5. 4施工图纸开列的材料、设备、加工件等是否齐全。5.5新老系统之间的连
7、接是否吻合，施工过渡是否牢靠。5. 6施工图纸与设备、特别材料的技术要求是否一样。5.7 单项施工图与总图之间有无冲突。5.8 设备布置及构件尺寸能否满意设备运输及吊装要求。5.9 施工图纸与设备制造厂图纸是否一样。5.10能否满意分部试运和启动调试的要求。6会审时间6.1图纸会审一般应在单位工程开工前一个月完成。当施工图纸由于客观缘由不能满意工程进度时，可分阶段组织会审。6.2 图纸会审前，主持单位应事先通知参与人员熟识图纸，打算看法，进行必要的核对或计算工作。6.3 施工图纸会审记录由组织会审单位编制，一般在会审后三天内发出。7会审后的处理若施工图纸会审后有修改建议，组织会审单位可用工程联系单方式提出修改内容及处理建议，对不影响设计原则的小型设计变更，经建设、监理、设计、安装单位签字认可后交施工单位进行施工。如需由设计单位进行较大设计变更时，工程联系单应送建设（监理）单位，由设计单位发出设计变更通知单交施工单位进行施工。附录A施工图纸会审记录表年月日编号工程名称会审项目组织单位会审主持人会审地点会审日期参与会审单位及人员单位姓名职务会审纪要序号项目及内容（可另附图、表及说明）核准:会审看法会审确定记录:
