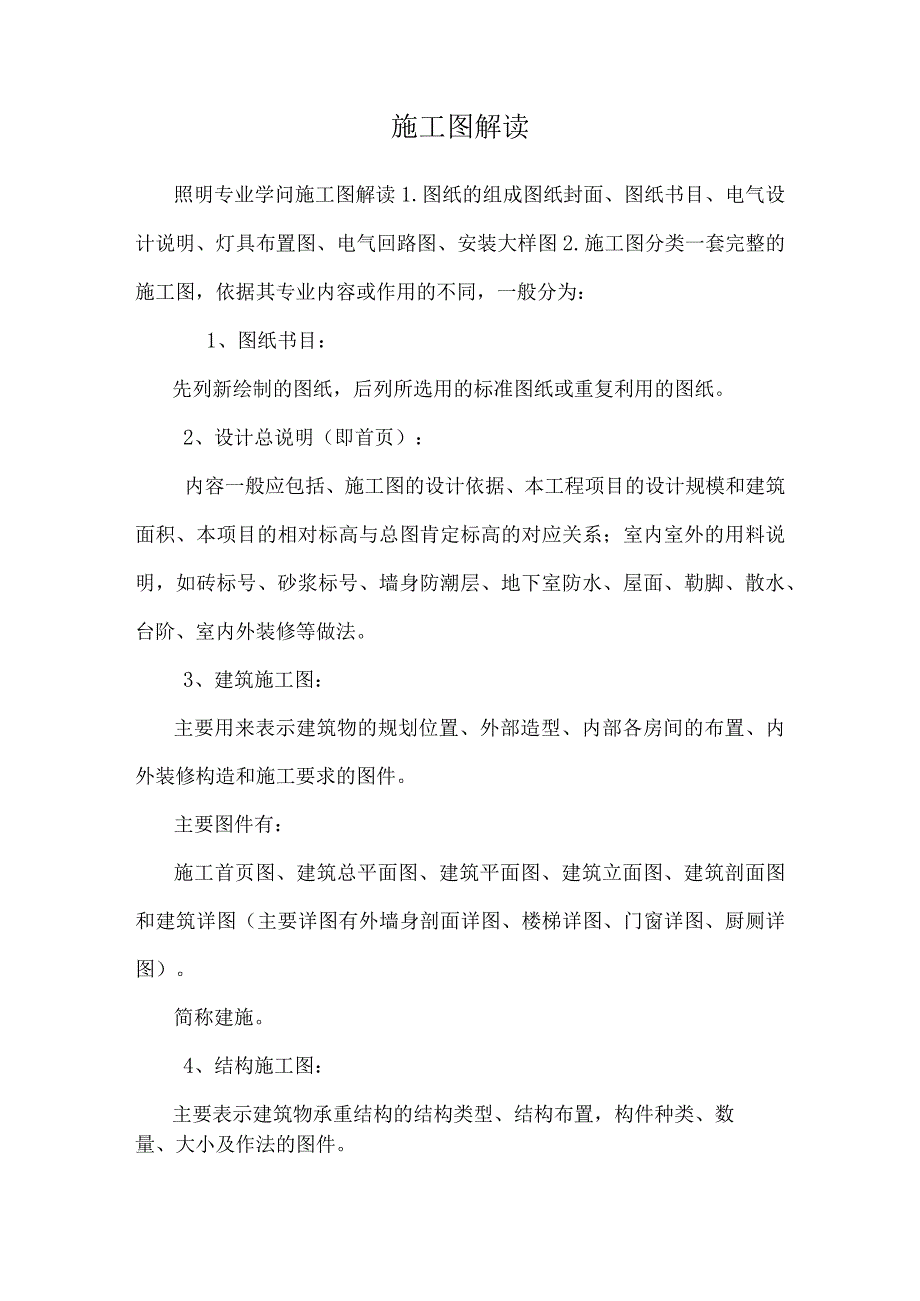

1、施工图解读照明专业学问施工图解读1.图纸的组成图纸封面、图纸书目、电气设计说明、灯具布置图、电气回路图、安装大样图2.施工图分类一套完整的施工图，依据其专业内容或作用的不同，一般分为：1、图纸书目：先列新绘制的图纸，后列所选用的标准图纸或重复利用的图纸。2、设计总说明（即首页）：内容一般应包括、施工图的设计依据、本工程项目的设计规模和建筑面积、本项目的相对标高与总图肯定标高的对应关系；室内室外的用料说明，如砖标号、砂浆标号、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法。3、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。主

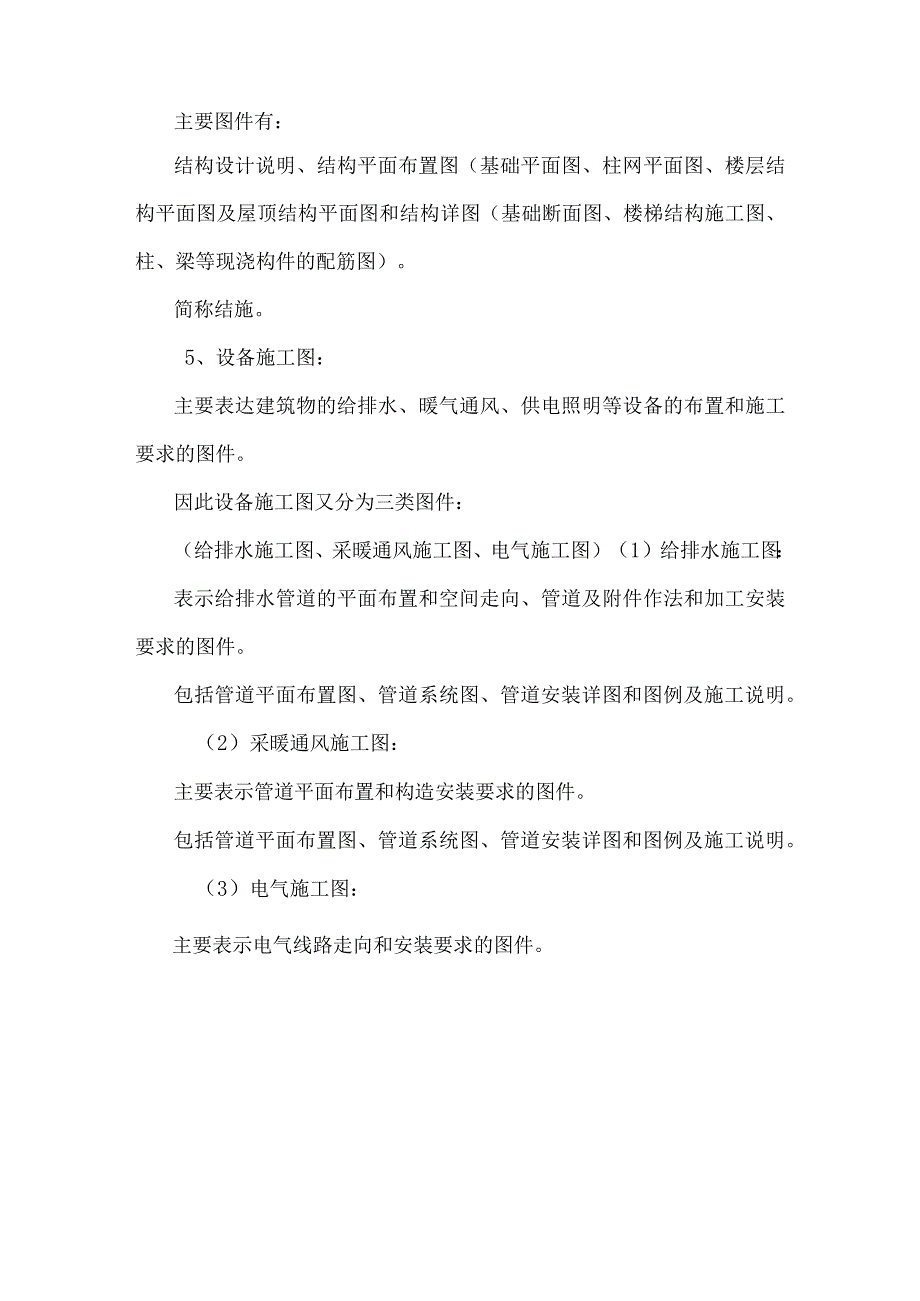

2、要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。简称建施。4、结构施工图：主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。简称结施。5、设备施工图：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。因此设备施工图又分为三类图件：（给排水施工图、采暖通风施工图、电气施工图）（1）给排水施工图：

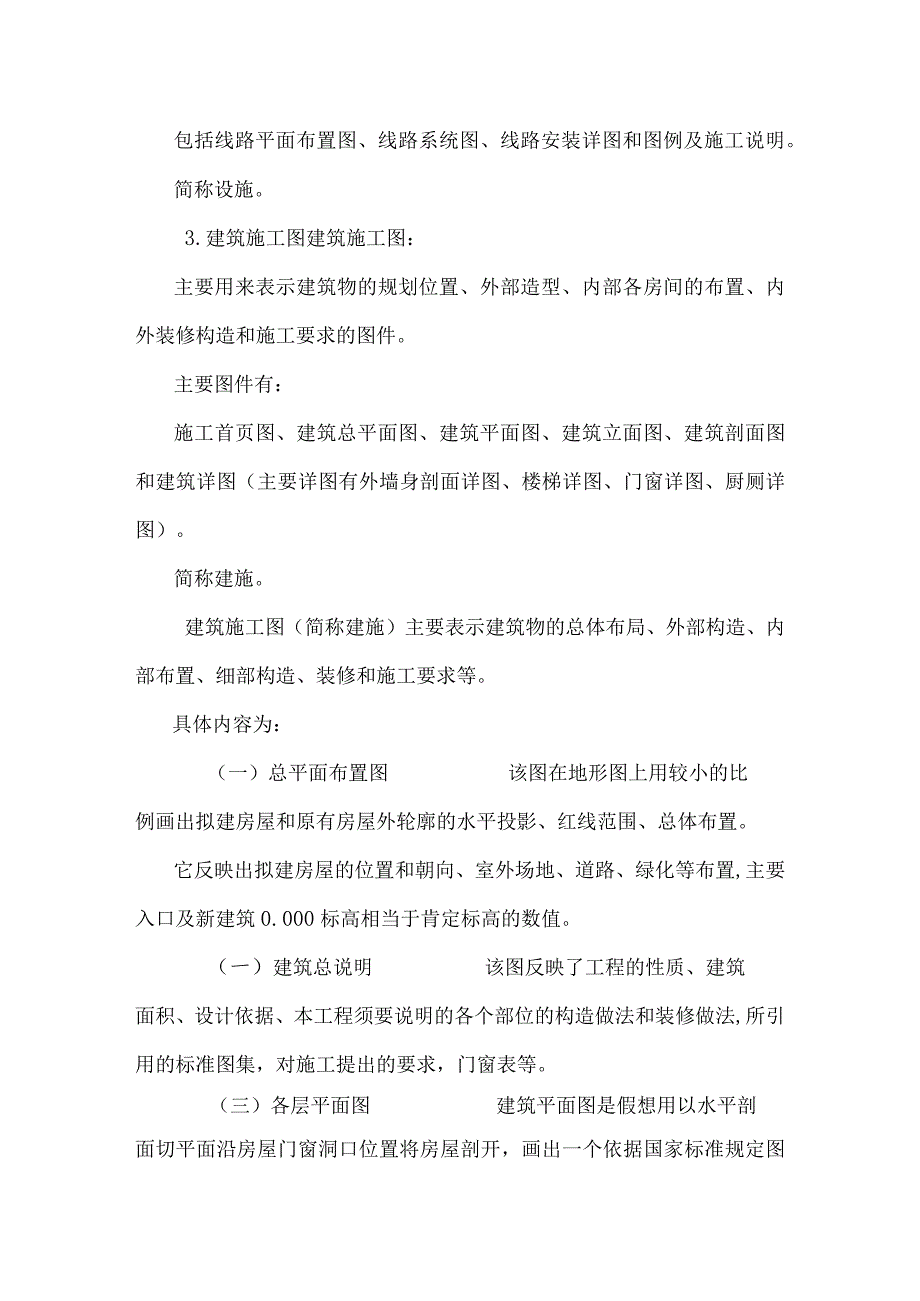

3、表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。（3）电气施工图：主要表示电气线路走向和安装要求的图件。包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。简称设施。3.建筑施工图建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙
4、身剖面详图、楼梯详图、门窗详图、厨厕详图）。简称建施。建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、内部布置、细部构造、装修和施工要求等。具体内容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线范围、总体布置。它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置,主要入口及新建筑0.000标高相当于肯定标高的数值。（一）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程须要说明的各个部位的构造做法和装修做法,所引用的标准图集，对施工提出的要求，门窗表等。（三）各层平面图建筑平面图是假想用以水平剖面切平面沿房屋门窗洞口位置将房屋
5、剖开，画出一个依据国家标准规定图例表示的房屋水平投影全剖图。识读方法为：1 .看图名、比例、指北针，了解是哪一层平面图，房屋的朝向如何。2 .房屋平面外形和内部强的分割状况，了解房屋总长度、总宽度、房间的开间、近深尺寸、房间分布、用途、数量及相互间的联系，入口、楼梯的位置，室外台阶、花池、散水的位置。3 .细看图中定位轴现编号及间距尺寸，墙柱与轴线的关系，内外墙上开动位置及尺寸，门的开启方向、各房间开间进深尺寸，楼里面标高4.查看平面图上给剖面的剖且符号、部位及编号，以便于剖面图比照着读；查看平面图中的索引符号，详图的位置以及选用的图集。5.看图纸说明。读平面图时应当留意以下问题：(1)尺寸线
6、。外部尺寸线一般在图样的四周标注，并且在下方及左侧住三道尺寸：第一道尺寸表示外轮廓总尺寸，用以计算房屋的质地面积；其次道尺寸线为轴线间距离，用以说明房间开建进深尺度；第三道尺寸线表示门窗洞口、窗间墙及住的尺寸。内部尺寸线表示室内的门窗洞、空洞、墙厚和固定设备的大小和位置。（2）框架柱、墙体与轴线的关系（3）厕所、隔墙、楼梯见平台板、楼短的具体位置（4）标高，每个标高平面均是一个封闭的区域，留意室内地面标高、室外地面标高、卫生间地面标高、楼梯平台标高，尤其是屋顶标高编号较多,要与立面、剖面图比照着读。（5）留意门窗类型及编号（6）留意剖面图的转折（7）留意屋面排水方向和坡度（8）细看各详图做法（
7、四）立面图建筑立面图是平行于建筑物个方向外表里面的正投影图。他表现出主要里面的艺术处理、造型、装修及门窗、雨棚、屋顶、地面等标高等。识读方法为：1 .先看图名、比例、立面外形、外墙表面装修做法与分割形式、粉刷材料的类型和颜色。2 .再看立面图中各标高，通常著有室外标高、出入口地面、勒脚、窗门、大门、檐口、女儿墙顶标高。3 .查看图上的索引符号。4 .阅读建筑立面图时应当留意以下问题：（1）要依据建筑平面图伤的指北针和定位轴线编号，查看立面图的朝向。留意立面图的凹凸改变。（2）与建筑平、剖面图比照，核对给部分的标高数值和高度尺寸，如室内外高差、勒脚、窗台、门窗的高度以及总高尺寸等（3）查看门窗的
8、位置与数量，与建筑平面图及门窗表相核对（4）留意建筑立面所选用的材料、颜色和施工要求，与材料做发表相核对（五）剖面图建筑剖面图是用一个假想的竖直剖切平面,垂直于外强将房屋剖开，作出的正投影图，以表示房屋内部的楼层分层、垂直方向高度、简要的结构形式、构造及材料状况。剖面图多剖与能显露房屋内部结构和构造比较困难、有改变、有代表性的主要入口和楼梯间出。识读方法为：1 .看图名、周线编号、绘图比例。房屋各部位高度应与平面、立面图比照着读、留意各标高的位置。2 .看楼屋面构造做法。住一个层做法的上下依次、厚度和所用材料。3 .查看索引剖面图中不能标示清晰的地方，如檐口、泛水、栏杆等处都注有详图索引，应当
9、查明出处4.阅读建筑剖面图是应当留意以下问题：（1）要由建筑平面图到建筑剖面图，有外岛内、由上到下反复查阅，形成对房屋的整体概念（2）识读剖面图的重点应当放在了解高度尺寸、标高、构造关系及做法上。要熟系图例，要结合详图阅读（3）要依照建筑平面图上剖切位置线核对剖面图的内容，以及与剖切除是否一样（4）查看室外部分内容。及从0.000起先，先沿外墙查阅防潮层、勒脚、散水的位置、尺寸和材料做法；然后再沿外墙向上看窗台、过量、楼板与外墙的关系以及其形态、位置、材料及做法等（5）查看室内部分内容。从0.000起先，沿内墙向下查看防潮层、管沟、向上查看门洞地面、楼面、墙面、踢脚线、顶棚各部分的尺寸、材料及
10、做法等（6）查看图中有关部分的坡度的标注，如屋面、散水、拍说够与坡道等（7）查看剖面图中的详图索引符号，与施工详图比照（六）建筑详图建筑详图运用比较小比例绘制的建筑细部施工图，又成为大样图，它主要表现某些建筑剖面节点（如檐口、楼梯踏步、阳台、雨棚），卫生间、楼梯平面放大图，以达到具体说明的目的，看图方法为：1.看大样名称、比例、各部位尺寸2.看构造做法所用材料、规格，有外乡里的煤层做法3.看大样中的索引看建筑详图时应当留意以下问题：（1）阅读外墙剖面详图时，首先应当找到图所表示的建筑部位，与平面图、剖面图及立面图比照来看。看图时应当又下到上或由上而下这个节点阅读。了解各部位的具体做法和构造尺寸
11、，并应与总说明中的材料作法表核对（2）阅读楼梯响图示，各层平面图上所画的每一分割，表示楼段的一级。但因为楼段最高一级的台面与平台面或楼面重合，所以平面图中每一楼段画出的踏面数，就比踏面数少一个.4.幕墙施工图1）图纸书目2）设计说明3）幕墙门窗分类面积汇总表4）材料总量汇总表（可单独发放）5）建筑平面、立面、剖面图6）幕墙分类具体大样图（配局部平面、剖面图）7）节点详图（幕墙标准节点、特殊节点、收边转角节点、防火防雷节点）8）钢结构详图9）构件图10）预埋布置图及节点图5.景观施工图1.图纸书目2.说明及技术指标表：（1）设计说明：景观施工图设计说明；（2）技术指标表3.总图设计：（1）总平面
12、道路设施定位图：清晰绘制各道路系统及主要设施的放线基点定位（2）总平面放线图：标注总平面中各部分设施、道路、构筑物等的具体尺度（3）总平面竖向图：标明总图中各部分的顶标高、底标高、设施构筑物标高、水面及水底标高等（4）总平面高程排水图：与竖向图结合标明地面雨水排水方向、坡度以及雨水收集口的位置（5）总平面铺装图：清晰标注出各铺装材料名称、肌理、规格，铺贴面图案做法（6）家具小品布置总平面图：家具、花钵、垃圾桶等小品摆放位置定位，及其图片选择4.通用设计及详图设计：（1）路牙及铺地材料通用做法：全部铺地材料、道路路牙的通用做法及基层做法汇总；（2）其他节点通用做法：排水沟、雨水口、花池、台阶、灯
13、具、检修井、取水口等通用做法详图；（3）各分区平面详图:.分区平面图需清晰标明铺面材料名称、规格、肌理材料铺法，铺面交接做法需清晰表达，特殊是转角处材料交接，全部铺贴材料需与总平面图交圈；.地面铺装排水放坡方向，坡度比例需表述清晰，雨水收集口位置支配需与总图交圈；.竖向、尺寸标注完整，各种标高（各类顶、底标高）、平面尺寸不行遗漏；.平面图必需索引回总平面图，关于细部节点需索引到后续立面及细部详图。（4）各分区立（剖）面详图：.分区立（剖）面图需清晰标明贴面材料名称、规格、肌理材料铺法，铺面交接做法需清晰表达,特殊是转角处材料交接，全部贴面材料需与总平面图交圈；.标高、尺寸标注完整，各种标高（各
14、类顶、底标高）、平面尺寸不行遗漏；.立（剖）图必需索引回总平面图，关于细部节点部分需往下索引到后续细部详图节点及相关图纸。（5）各分区细部详图：.对各种材料名称、规格、肌理材料铺法，铺面交接做法细微环节需清晰具体的要求；.细部尺寸标注具体完整，各种倒角、异形材料的具体尺寸不行遗漏；.细部图图必需索引回景观平面详图或立（剖）面详图。5.结构设计：（1）分区结构设计需清晰标明各结构部分材料名称、规格、标号，各结构交接做法需清晰绘制，特殊是转角处结构交接处，全部结构设计必需与各细部图纸交圈；（2）对结构设计的尺寸标注需完整，各种标高（各类顶、底标高）、细部尺寸不行遗漏；结构图必需索引回相关细部设计图
15、纸。6 .软景设计：（1）种植设计总说明：讲解并描述种植设计原则，及其实施质量要求；（2）苗木种植整地竖向图：对苗木地形质量的要求、地形高度、地形坡度进行具体要求；（3）苗木排水总图：考虑苗木存活，对须要埋盲管做排水的苗木进行设计说明；（4）苗木种植大样图：对植物的种植方法，土壤要求，修剪程度及支架搭接方式进行具体设计要求；（5）苗木种植表：种植表包括苗木名称、图例、规格、数量、备注及技术要求；（6）植物种植总平面图：乔、灌木、地被等种植设计在一张图纸上，体现苗木位置的相互关系；（7）乔木配置平面图：乔木平面图需有明确的文字标注，清晰说明树木类别及数量；（8）灌木配置平面图：灌木平面图需有明确的文字标注，清晰说明灌木类别及数量面积；（9）苗木种植方格网定位图：用方格网定位各苗木位置，标注清晰方格网尺度。7 .给排水设计：（1）给排水设计说明：讲解并描述给排水设计原则，及其实施质量要求；（2）给水（喷灌）平面定位图：定位给排水位置，并标明服务半径；（3）给排水管网图：绘制雨水口及管网系统连接方式，管道系统的材料规格及排水导流方向；（4）给排水细部大样图：绘制给排水细部大样做法，对施工工艺、材料、规格要求清晰具体。8 .电气设计：（1）电气设计说明：
