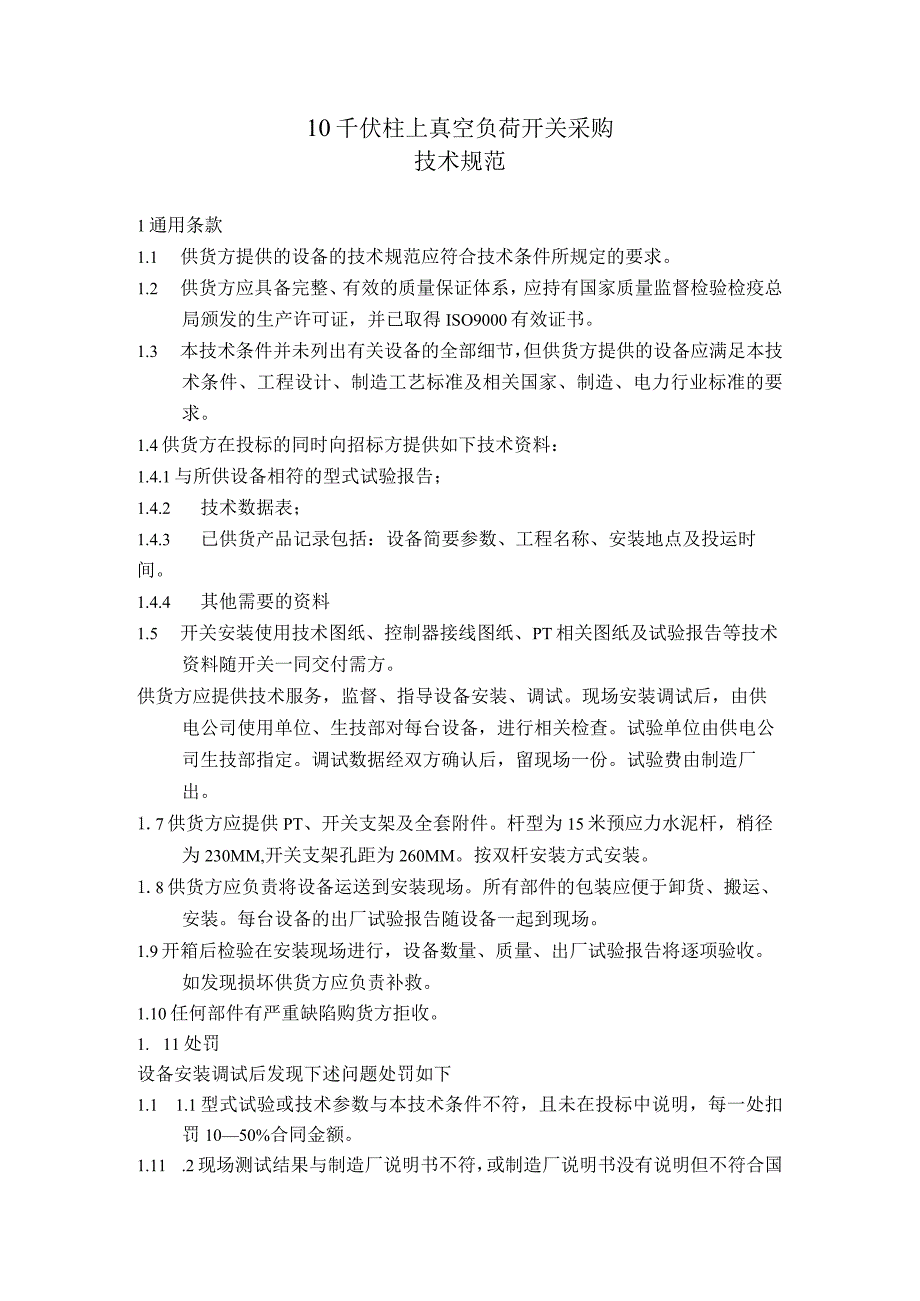

1、10千伏柱上真空负荷开关采购技术规范1通用条款1.1 供货方提供的设备的技术规范应符合技术条件所规定的要求。1.2 供货方应具备完整、有效的质量保证体系，应持有国家质量监督检验检疫总局颁发的生产许可证，并已取得ISO9000有效证书。1.3 本技术条件并未列出有关设备的全部细节，但供货方提供的设备应满足本技术条件、工程设计、制造工艺标准及相关国家、制造、电力行业标准的要求。1.4供货方在投标的同时向招标方提供如下技术资料：1.4.1与所供设备相符的型式试验报告；1.4.2 技术数据表；1.4.3 已供货产品记录包括：设备简要参数、工程名称、安装地点及投运时间。1.4.4 其他需要的资料1.5

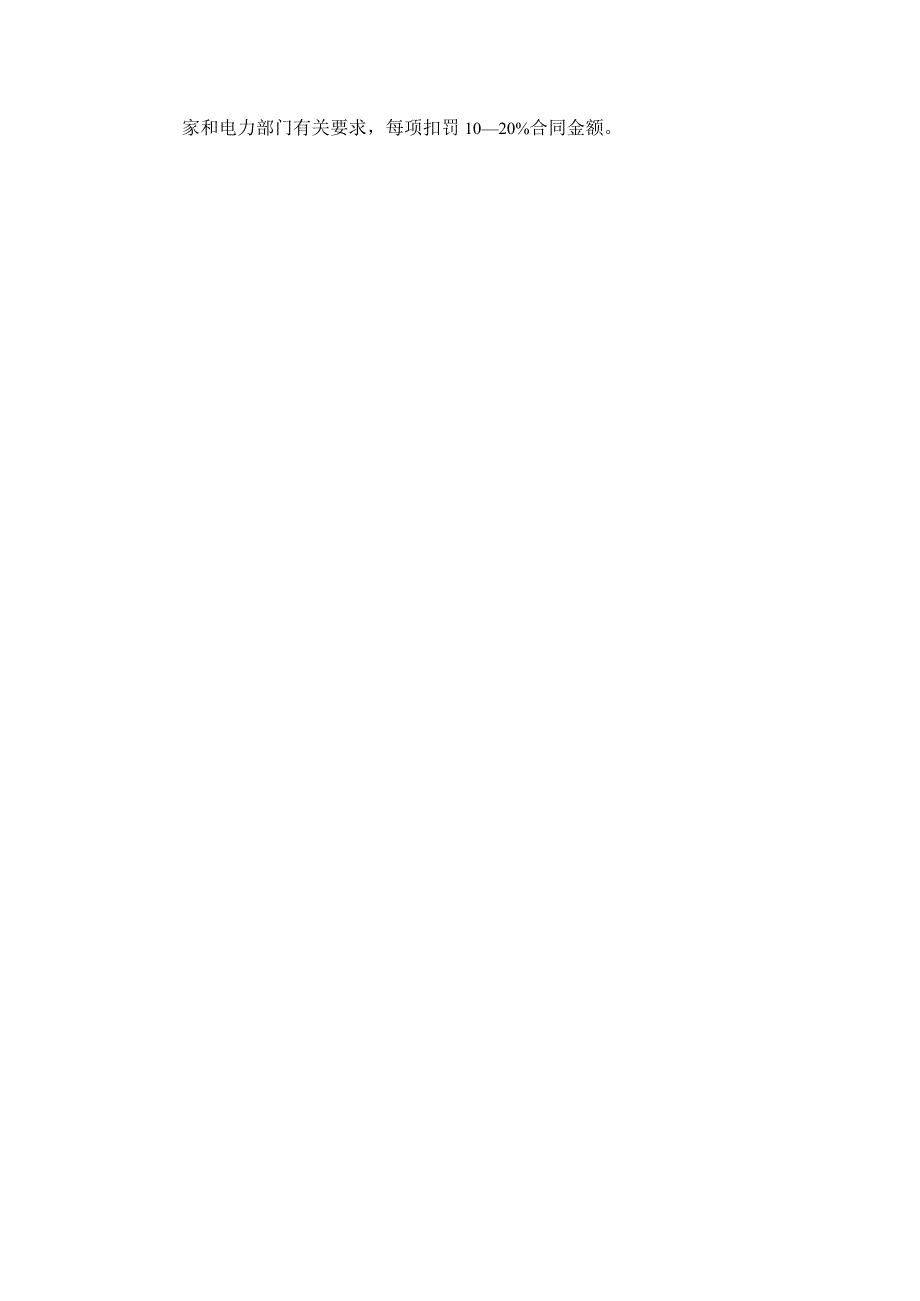

2、开关安装使用技术图纸、控制器接线图纸、PT相关图纸及试验报告等技术资料随开关一同交付需方。供货方应提供技术服务，监督、指导设备安装、调试。现场安装调试后，由供电公司使用单位、生技部对每台设备，进行相关检查。试验单位由供电公司生技部指定。调试数据经双方确认后，留现场一份。试验费由制造厂出。1.7供货方应提供PT、开关支架及全套附件。杆型为15米预应力水泥杆，梢径为230MM,开关支架孔距为260MM。按双杆安装方式安装。1.8供货方应负责将设备运送到安装现场。所有部件的包装应便于卸货、搬运、安装。每台设备的出厂试验报告随设备一起到现场。1.9开箱后检验在安装现场进行，设备数量、质量、出厂试验报告

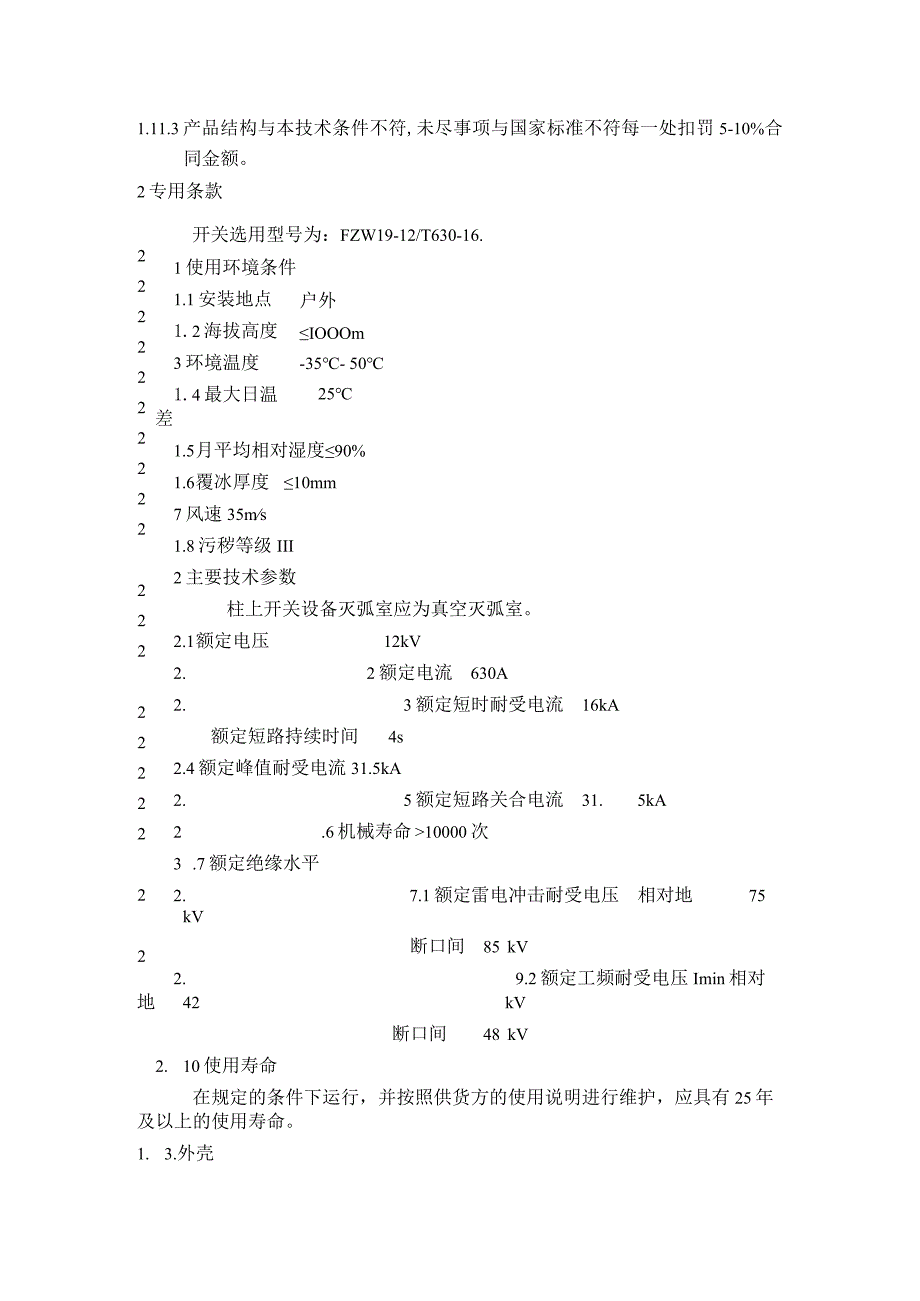

3、将逐项验收。如发现损坏供货方应负责补救。1.10任何部件有严重缺陷购货方拒收。1. 11处罚设备安装调试后发现下述问题处罚如下1.1 1.1型式试验或技术参数与本技术条件不符，且未在投标中说明，每一处扣罚1050%合同金额。1.11 .2现场测试结果与制造厂说明书不符，或制造厂说明书没有说明但不符合国家和电力部门有关要求，每项扣罚1020%合同金额。222222222222222222221.11.3产品结构与本技术条件不符,未尽事项与国家标准不符每一处扣罚5-10%合同金额。2专用条款开关选用型号为：FZW19-12/T630-16.1使用环境条件户外IOOOm-35- 50251.1安装地
4、点1.2海拔高度3环境温度1.4最大日温差1.5 月平均相对湿度90%1.6 覆冰厚度10mm7风速35ms1.8污秽等级III2主要技术参数柱上开关设备灭弧室应为真空灭弧室。2.1 额定电压12kV2. 2额定电流630A2. 3额定短时耐受电流16kA额定短路持续时间4s2.4额定峰值耐受电流31.5kA2. 5额定短路关合电流31.5kA2 .6机械寿命10000次3 .7额定绝缘水平2. 7.1额定雷电冲击耐受电压相对地75kV断口间85kV2. 9.2额定工频耐受电压Imin相对地42kV断口间48kV2. 10使用寿命在规定的条件下运行，并按照供货方的使用说明进行维护，应具有25年
5、及以上的使用寿命。1. 3.外壳2. 3.L外壳表面喷漆。2.3.1.2外壳应能牢固地接地并能承受运行中出现的正常和瞬时压力。接地端子最小截面不得小于48平方毫米。2.3.1.3与电缆头或导线连接的端子截面除应满足铭牌规定的额定电流外，连同支持绝缘子均应能承受开关铭牌规定的峰值耐受电流、短时耐受电流。2.3.3外露绝缘件爬距爬电比距23Imm/kV。2.3.4.1操作机构应手动操作。2.3.4.2负荷开关的操作机构上应有明显的、易观察的分、合闸位置指示器，开关的正面有分合指示，通过机械连接，动作位置可靠。2.3.5有弹簧操作机构。2. 3.6说明书至少应包括如下内容：吊运所需的专用提升和定位装
6、置的说明；单独吊运部件重量；操作时施加于基础上的作用力；用户必须遵循的维护说明，并指出设备不检修的操作次数、运行时间间隔以及在完成操作次数和运行时间间隔以后应对负荷开关维修的项目。3性能要求与型式试验3.1开断能力3.1.1 短路关合和开断性能3. 1.1.1额定短时耐受电流20kA3. 1.1.2非对称开断直流分量：与分闸时间允许的下限值相对应的值。3. 1.1.3关合电流峰值为50kAo3.2短时耐受电流和峰值耐受电流试验3. 2.1短时耐受电流和峰值耐受电流试验原则上联合进行，并应同时满足要求。如果峰值耐受电流试验是单独进行的，通流时间不得小于0.3so4. 2.2短时耐受电流为20kA
