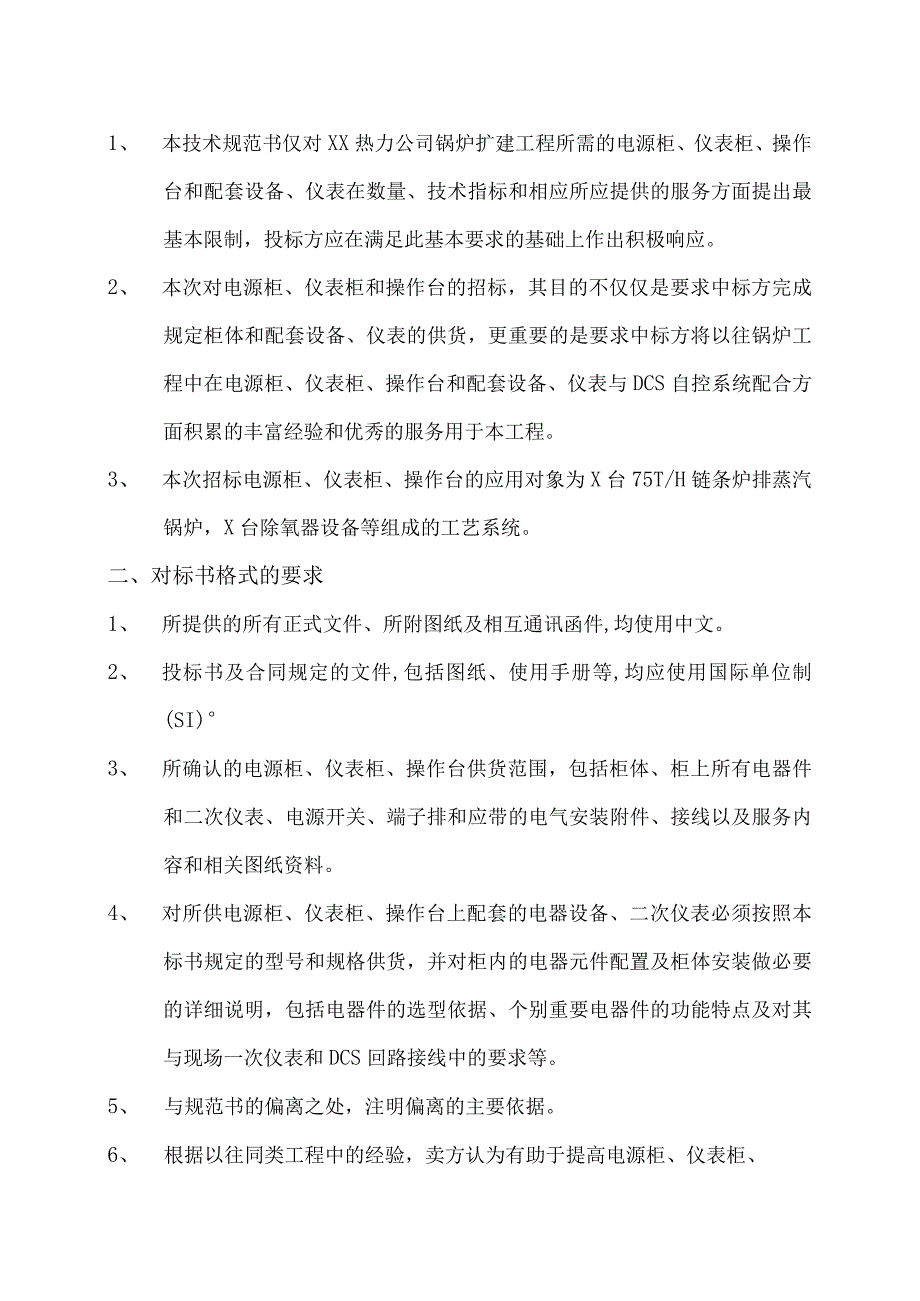

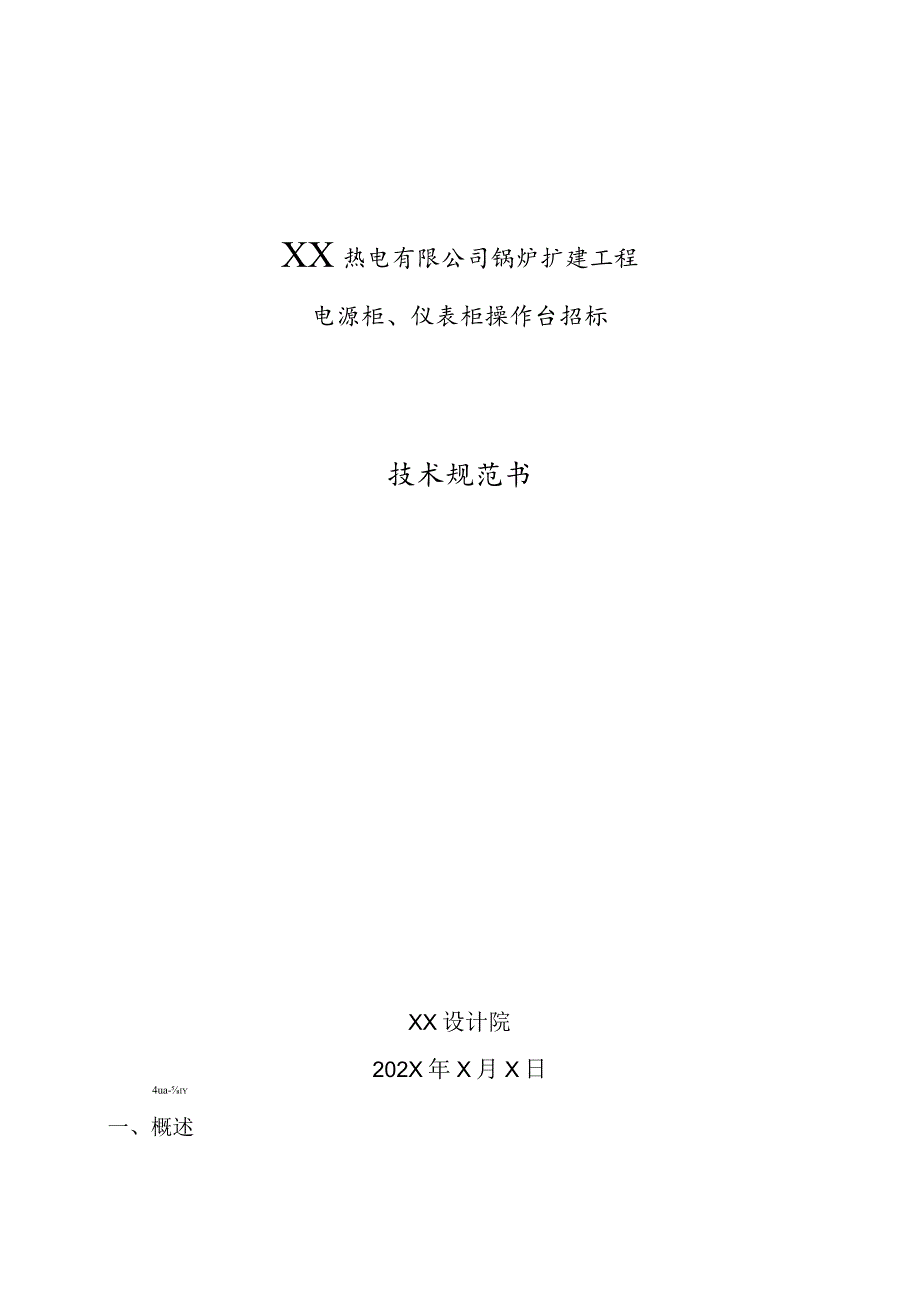

1、XX热电有限公司锅炉扩建工程电源柜、仪表柜操作台招标技术规范书XX设计院202X年X月X日4ua-iy一、概述1、 本技术规范书仅对XX热力公司锅炉扩建工程所需的电源柜、仪表柜、操作台和配套设备、仪表在数量、技术指标和相应所应提供的服务方面提出最基本限制，投标方应在满足此基本要求的基础上作出积极响应。2、 本次对电源柜、仪表柜和操作台的招标，其目的不仅仅是要求中标方完成规定柜体和配套设备、仪表的供货，更重要的是要求中标方将以往锅炉工程中在电源柜、仪表柜、操作台和配套设备、仪表与DCS自控系统配合方面积累的丰富经验和优秀的服务用于本工程。3、 本次招标电源柜、仪表柜、操作台的应用对象为X台75T
2、/H链条炉排蒸汽锅炉，X台除氧器设备等组成的工艺系统。二、对标书格式的要求1、 所提供的所有正式文件、所附图纸及相互通讯函件,均使用中文。2、 投标书及合同规定的文件,包括图纸、使用手册等,均应使用国际单位制(SI)3、 所确认的电源柜、仪表柜、操作台供货范围，包括柜体、柜上所有电器件和二次仪表、电源开关、端子排和应带的电气安装附件、接线以及服务内容和相关图纸资料。4、 对所供电源柜、仪表柜、操作台上配套的电器设备、二次仪表必须按照本标书规定的型号和规格供货，并对柜内的电器元件配置及柜体安装做必要的详细说明，包括电器件的选型依据、个别重要电器件的功能特点及对其与现场一次仪表和DCS回路接线中的

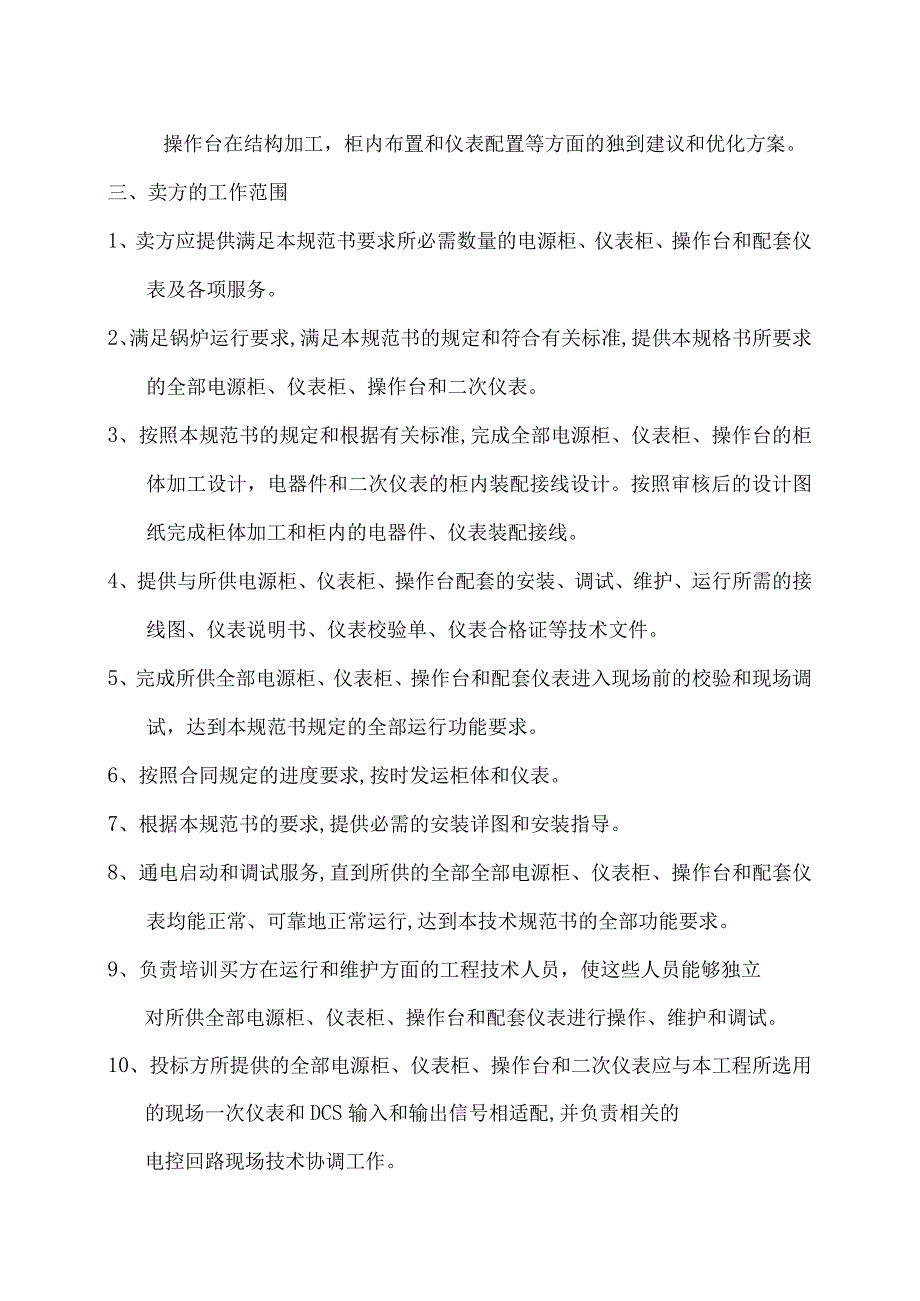

3、要求等。5、 与规范书的偏离之处，注明偏离的主要依据。6、 根据以往同类工程中的经验，卖方认为有助于提高电源柜、仪表柜、操作台在结构加工，柜内布置和仪表配置等方面的独到建议和优化方案。三、卖方的工作范围1、卖方应提供满足本规范书要求所必需数量的电源柜、仪表柜、操作台和配套仪表及各项服务。2、满足锅炉运行要求,满足本规范书的规定和符合有关标准,提供本规格书所要求的全部电源柜、仪表柜、操作台和二次仪表。3、按照本规范书的规定和根据有关标准,完成全部电源柜、仪表柜、操作台的柜体加工设计，电器件和二次仪表的柜内装配接线设计。按照审核后的设计图纸完成柜体加工和柜内的电器件、仪表装配接线。4、提供与所供电
4、源柜、仪表柜、操作台配套的安装、调试、维护、运行所需的接线图、仪表说明书、仪表校验单、仪表合格证等技术文件。5、完成所供全部电源柜、仪表柜、操作台和配套仪表进入现场前的校验和现场调试，达到本规范书规定的全部运行功能要求。6、按照合同规定的进度要求,按时发运柜体和仪表。7、根据本规范书的要求,提供必需的安装详图和安装指导。8、通电启动和调试服务,直到所供的全部全部电源柜、仪表柜、操作台和配套仪表均能正常、可靠地正常运行,达到本技术规范书的全部功能要求。9、负责培训买方在运行和维护方面的工程技术人员，使这些人员能够独立对所供全部电源柜、仪表柜、操作台和配套仪表进行操作、维护和调试。10、投标方所提
5、供的全部电源柜、仪表柜、操作台和二次仪表应与本工程所选用的现场一次仪表和DCS输入和输出信号相适配,并负责相关的电控回路现场技术协调工作。四、买方的工作范围1、 所有电源柜、仪表柜、操作台在控制室内的安装。2、 按柜体排序向卖方提供各电源柜、仪表柜、操作台尺寸和基本加工要求，提供配套仪表清单和型号规格要求。3、 所有的现场接线、电缆敷设和负责由卖方提供的全部电源柜、仪表柜、操作台电缆进线端的接线工作。4、 按卖方要求对有关柜体进行接地和接地所需电缆。5、 全部柜体现场装卸和安装所需的劳动力及服务。五、技术要求1、本工程所需电源柜、仪表柜、操作台和配套仪表要求全部按照以下规定进行二次设计、仪表配
6、套、柜内接线、现场配合、系统调试。投标方应确保所供全部电源柜、仪表柜、操作台和二次仪表能满足与一次仪表和DCS配套后的安全、正常运行。2、卖方应阐明曾为同类工程提供电源柜、仪表柜、操作台和配套仪表成套及技术服务的成功应用业绩。3、对供货内容中部分关键技术的要求A.数量：3面仪表柜（1#锅炉仪表立盘，2#锅炉仪表立盘，公用部分仪表立盘）。2面电源柜（主电源柜，仪表电源柜）。6面操作台（1#锅炉微机操作台，2#锅炉微机操作台，公用部分微机操作台，电视监控微机操作台，工程师站操作台，电气操作台）B.结构：电源柜仪表柜为框架式，操作台为组合式。C颜色：微机灰，静电喷涂，要求颜色均匀，无瘢痕。（按照色卡
7、）D.尺寸：严格按照设计图纸加工。E.后门锁：暗扣式。F.柜内安装照明灯，控制开关安装在柜门上，即柜门打开，灯亮，柜门关闭，灯灭。G.柜门内侧粘贴永久不脱落的内部接线图。明确标注各二次仪表位号、端子号等。盘内的每个端子排和端子都有清晰的标志，并与图纸和接线表相符，内部配线整齐美观，线号齐全正确且为打号机打印，要求清晰不褪色。H.仪表盘内的端子排应布置在易于安装接线的地方，柜体最下端的端子排距柜底距离应大于300MM。最上端端子距柜体上部距离应大于250MM。1.各柜上二次仪表的标牌必须采用彩色有机板材料，微机刻字工艺加工。标牌的加工应在提交的二次设计中表示清楚。J.柜子的平整度和垂直度符合国标
8、要求。材料必须采用优质冷轧钢板。K.仪表盘的外壳防护等级为IP52。仪表盘加工应满足电缆由盘底引入的要求，应留有电缆固定板。1.柜体的正面布置要求见附图,二次仪表的供货内容见附表一。其中电接点水位指示报警仪由买方供货，交由卖方负责安装和接线。M.电源柜内的电器设备需按照图纸要求配置，内部配线按照规范施工。N.操作台台面为高密度聚酯板，黑色，前沿镶嵌超薄无光不锈钢板。拼装后的台面保证平整，缝隙小于Inlm.六、设计联络会议(DLM)1、召开设计联络会议的目的是及时协调自控系统的设计和现场施工，妥善解决电源柜、仪表柜、操作台与各一次仪表、DCS有关的技术问题，详细核对、确认各柜体加工、各二次仪表供
9、货要求，确认各二次仪表具体功能的适应性和正确性，从而保证工程的顺利开展。2、关于DLM的安排，包括会期，地点和参加人数等最终安排将在合同中由买卖双方协商确定。3、每次DLM结束时，买卖双方应签署会议纪要。纪要与合同具有同等效力。4、设计联络会议的安排在合同附件技术协议中确定。七、工程服务1、合同签订后，卖方应指定一名项目经理，负责协调卖方在工程全过程的各项工作。如电源柜、仪表柜、操作台的二次设计、工程进度、制造确认、图纸文件、工厂和现场测试、编制施工文件、柜体现场安装配合、系统投运和现场系统综合测试等工作。2、合同签订一十五日内，卖方应将所供电源柜、仪表柜、操作台二次设计图纸和有关的仪表单元回
10、路图提供给买方审核批准，以保证所供系统和设备能符合合同文件的各项规定。3、合同签订二十日内，卖方还应向买方和设计院提交所有所供仪表的说明书和有关安装施工要求、说明，以便买方能顺利开展其设计和施工配合工作。4、卖方提交的柜体二次设计图纸、仪表单元回路图和其它详图，均应满足施工进程的要求。前面提交的文件如有变动之处，修改版本应以数字形式在图标的版本栏内表示出来，并以文字说明变更原因和内容。5、全部仪表系统完成现场投运后，卖方还应提供能反映在现场投运时作过修改的电源柜、仪表柜部分竣工图。6、按照合同规定，在进行卖方供货内容的安装、接线、启动调试及投运期间，卖方应派出常驻工程现场的专家，负责监督和指导
11、。7、卖方派出的专家，还应负责对买方的安装和运行人员进行现场培训，教会他们如何区分和安装设备，如何启动、操作及维护设备和系统。8、卖方应提供由其供应的仪表和柜体进行安装检查、参数调试、维护所必需的专用测试设备和工具。在投标书中应逐项标明。9、卖方现场服务时间以完成本技术规范书中所规定的任务而定。派驻现场的专家其日程表应按整个工程进度来编制，在规定的时间内均能提供现场服务。八、装运和仓储1、所有柜体均应分别包装或采取其它防护措施，以免设备在运输过程中散失、磨损或被盗。2、在每一批次供货的同时应有一张详细的供货清单。九、数据和文件1、合同签字后，卖方应在20天内提出一份在合同期间准备提交买方审查、
12、确认或作参考的文件和图纸清单。清单应包括需由买方确认的图纸、进度和文件，并准备一份有关合同情况的详细工作报告。2、卖方提供的所有图纸必须与所供系统完全符合，并及时反映出目前工程设计进度，所有资料均应装订，并标明修改的版本号和日期。3、卖方应保证所供文件和图纸完全能满足锅炉安装、投运、正常运行和维护的需要。4、下面列出的所有文件，卖方应在合同签订后20天内同时提供3套给买方（统一汇集装订成册），其中一套应直接发给设计院。此外，系统调试、投运完毕后，卖方还应提供一套储有仪表系统最终竣工文件和图纸的光盘。卖方提供的文件应包括涉及所供仪表和部件的安装、运行、注意事项和维护方法的详细说明，此外还应包括所供仪表的完整设备清单和详细应用说明，与设备清单相对应的仪表项目代号应在所有相关图纸上表示出来。卖方至少应提供下列手册和图纸：a.仪表使用说明书b.仪表柜二次设计图c.电源柜配电系统图d.380VAC,220VAC,24VDC电源开关分配图e.符合买方要求格式的外部连接图，图上应有电缆编号和端子编号。f.每面柜、台布置图，包括正视图、内部布置图、安装图。g.提供足以使买方能够进行检查和修改的所有智能仪表的编程、调试、计算程序和操作文件。
