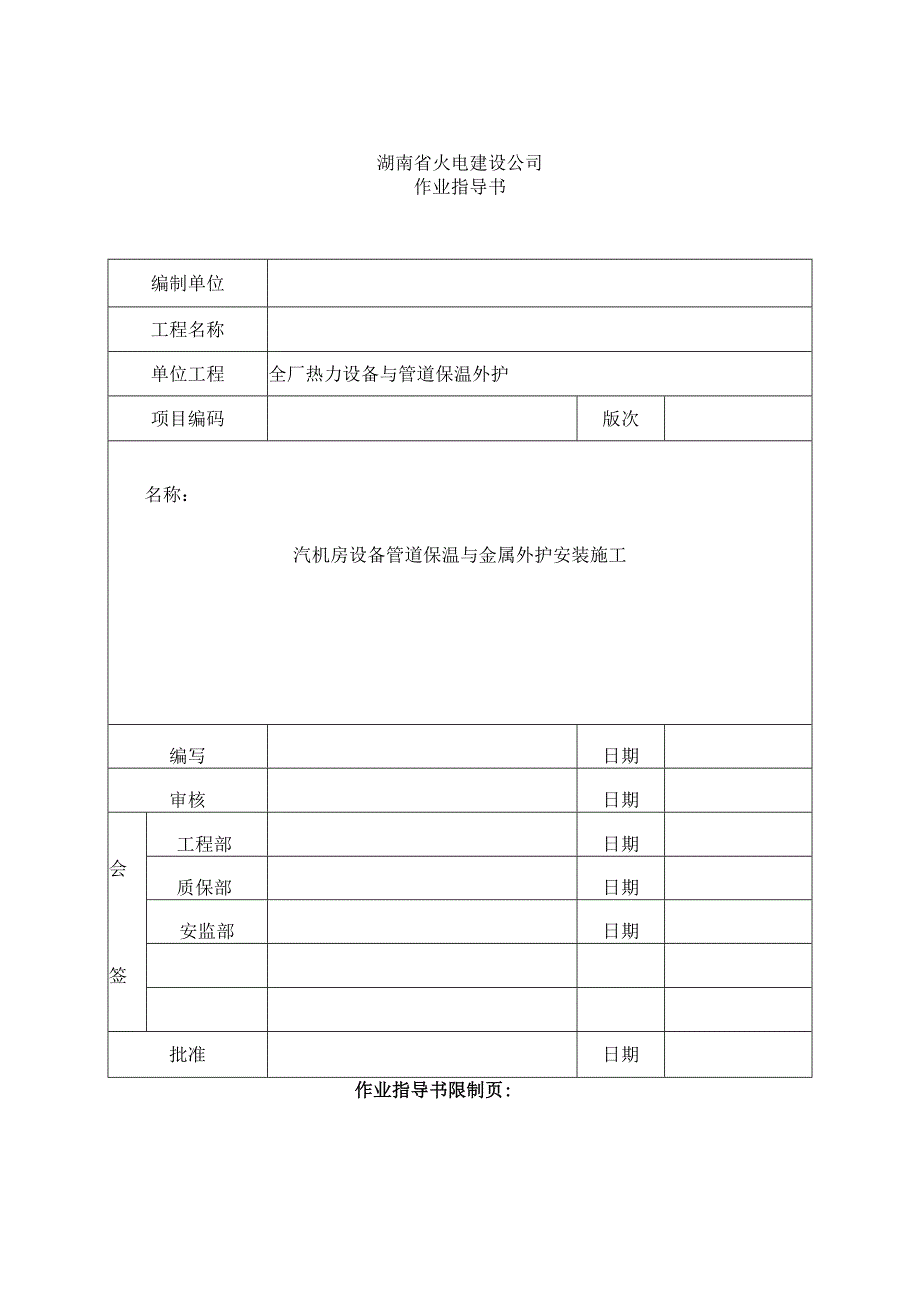

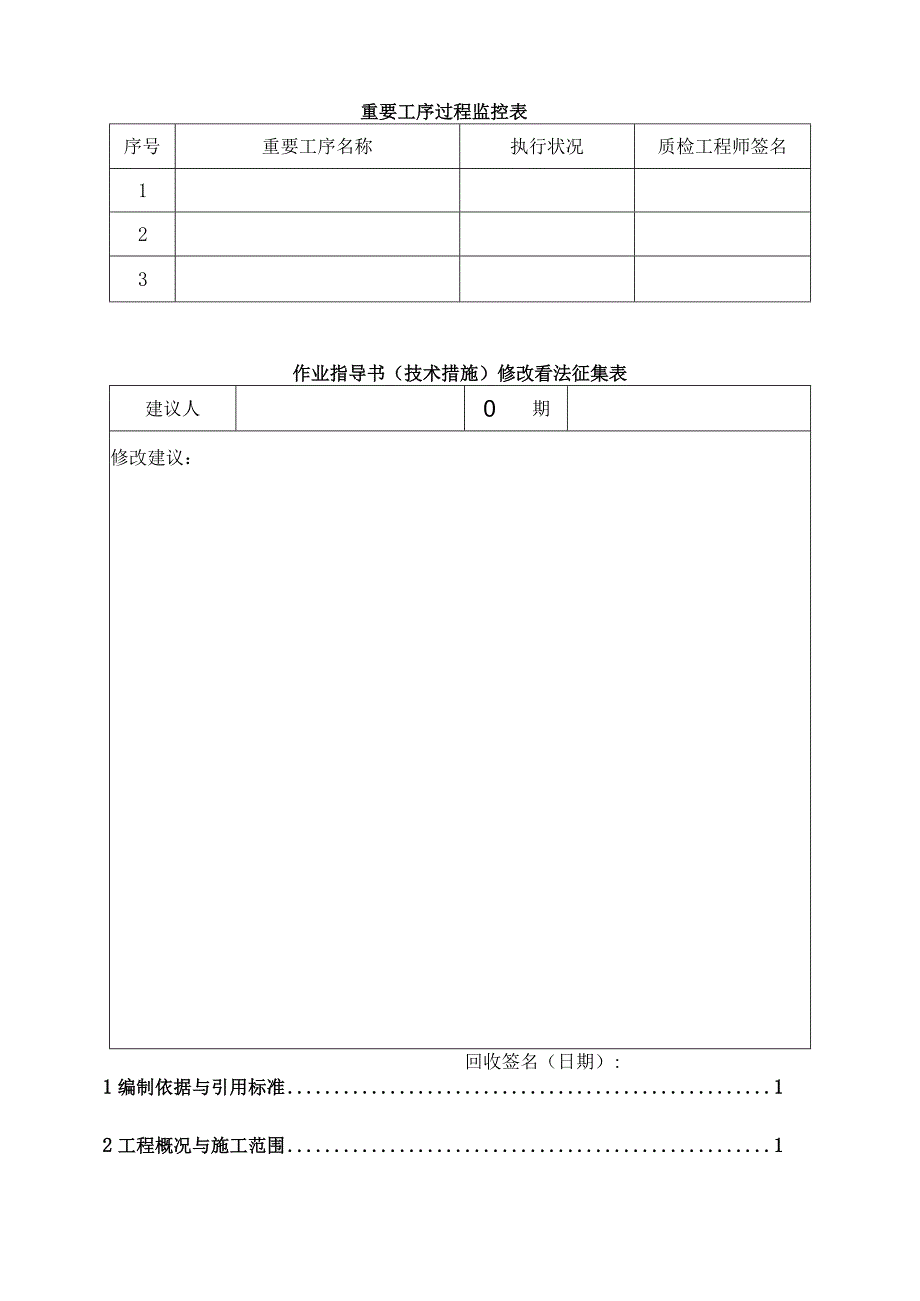

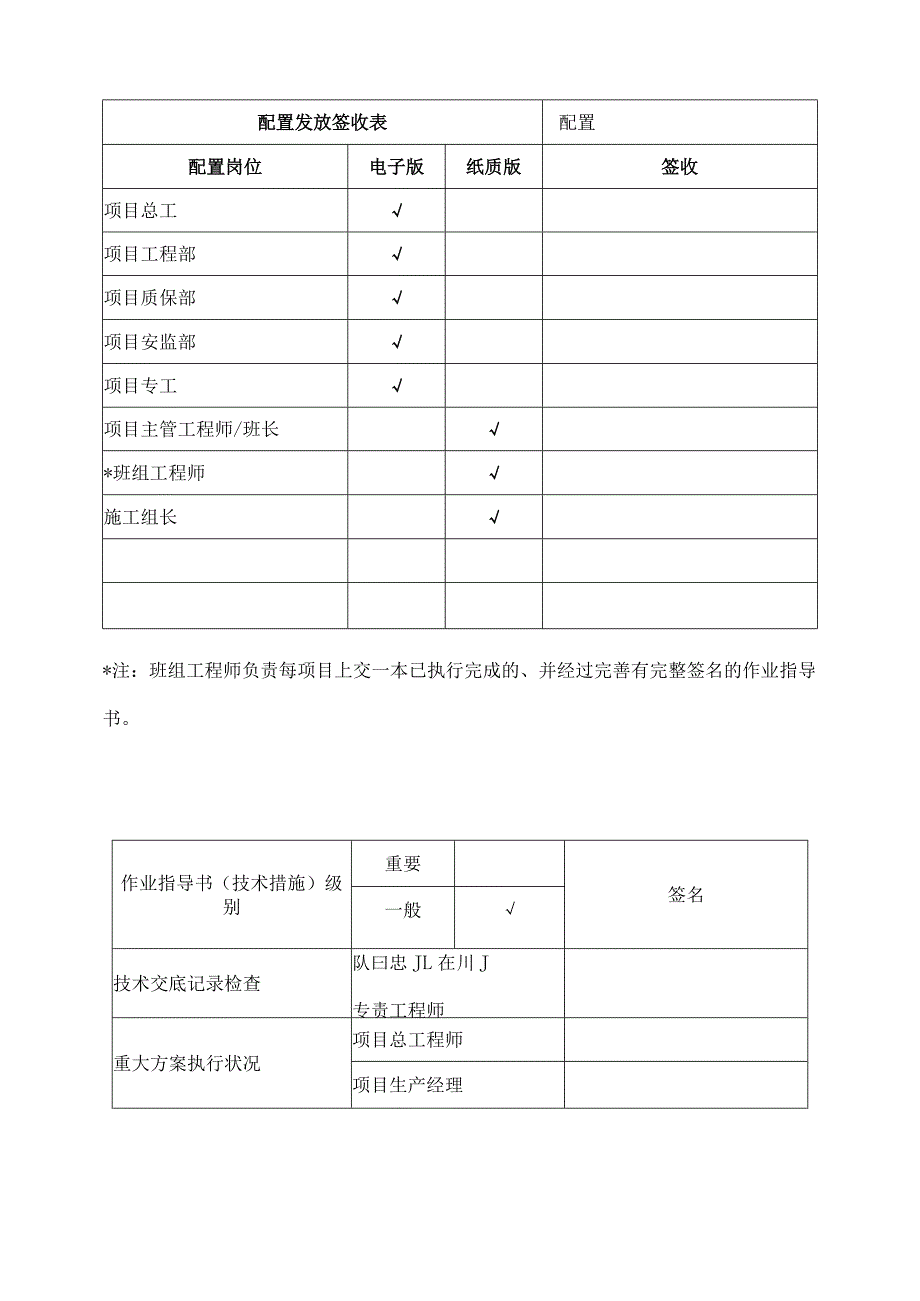

1、湖南省火电建设公司作业指导书编制单位工程名称单位工程全厂热力设备与管道保温外护项目编码版次名称：汽机房设备管道保温与金属外护安装施工编写日期审核日期会签工程部日期质保部日期安监部日期批准日期作业指导书限制页:配置发放签收表配置配置岗位电子版纸质版签收项目总工项目工程部项目质保部项目安监部项目专工项目主管工程师/班长*班组工程师施工组长*注：班组工程师负责每项目上交一本已执行完成的、并经过完善有完整签名的作业指导书。作业指导书（技术措施）级别重要签名一般技术交底记录检查队曰忠JL在川J专责工程师重大方案执行状况项目总工程师项目生产经理重要工序过程监控表序号重要工序名称执行状况质检工程师签名123
2、作业指导书（技术措施）修改看法征集表建议人0期修改建议：回收签名（日期）:1编制依据与引用标准12工程概况与施工范围12.1工程概况12.2施工范围23施工作业人员配备与人员资格要求24施工所需机械装备与工器具量具、平安防护用品配备24.1施工所需机械装备与工器具量具24.2平安防护用品配备35施工条件与施工前打算工作36作业程序、方法与要求46.1作业程序46. 2作业方法与要求46.3专项技术措施117质量限制与质量验收117. 1质量限制标准117.1 2中间限制见证点设置117.3 中间工序交接点设置127.4 工艺纪律与质量保证措施128平安、文明施工与环境管理要求和措施148.1
3、组织措施148.2 现场平安留意事项与要求148.3 文明施工留意事项15表8-1职业健康平安风险限制安排表（RCP）16表8-2环境因素与限制措施一览表181编制依据与引用标准1. 1电力建设施工与验收技术规范DL/T5047-95（锅炉机组篇）1.2 火电施工质量检验与评定标准1996年版（锅炉篇）1.3 电力建设平安工作规程（火力发电厂部分）DL5009.1-20024本工程安装施工组织总设计1.5公司质量、平安健康、环境管理手册2005年版1.6Q/501-103.01-2006火力发电机组施工创优工艺质量手册（安装部分）L7相关厂家图纸与技术资料1.8设计院图纸（机务部分J2501）
4、1.9有效设计变更文件。2工程概况与施工范围2.1工程概况大唐华银金竹山扩建工程锅炉房设备管道保温由湖南电力勘查设计院设计。保温材料的选择、特性与运用原则如下：1. 1.1硅酸铝制品主要用于温度大于350汽水与六道高温管道（主汽、再热热段、再热冷段、高压轴封供汽与门杆漏汽、一段、二段、三段、四段抽汽、热一次风等高温管道）。所选材料的设计参数（容重、导热系数）参照鲁阳股份有限公司供应的样本设计。管径273的管道采纳硅酸铝毡；管径38273的管道采纳硅酸铝管壳；2. 全部管径273的管道、设备采纳玻璃棉毡；管径38273的管道采纳玻璃棉管壳。2.L3岩棉主要用于温度低于250C汽水管道（减温水、中
5、低压给水、给水再循环、排汽管道、五抽和六抽管道等，六道低温管道、烟道等）。所选材料的设计参数（容重、导热系数）参照河北河间市特艺保温材料厂供应的样本设计。管径中273的管道采纳岩棉毡。管径38273的管道采纳岩棉管壳。2.L4散岩棉主要用于缝隙填料（补偿器等）。2.L5阀门套由玻璃钢和硅酸铝制成对开的二件式保温结构，主要是便利施工、检修，提高检修后保温材料的利用率。阀门套用于219与以上的汽水管道阀门。所选材料的设计参数（容重、导热系数）参照武汉国光特种防腐保温公司供应的样本设计。2.2施工范围以C排墙为界，汽机房全部需保温的管道、协助设备的保温外护安装施工。3施工作业人员配备与人员资格要求序
6、号岗位名称技能等级要求数量备注1班长高级工1人具有同类机组相关工作管理阅历2班组负责工程师工程师1人有同类机组安装技术管理工作阅历3技术员技术员1人4组长中级工1人具有相关工作安装阅历5主作业中级工1人6作业（保温工）娴熟保温工616人7作业（白铁工）娴熟白铁工12人4施工所需机械装备与工器具量具、平安防护用品配备4.1施工所需机械装备与工器具量具序号装备名称规格数量备注1钢丝钳把若干序号装备名称规格数量备注2断丝钳把若干3白铁剪把若干4铁锤把若干5活动扳手把若干经检验合格6射吸式割刀把若干经检验合格7手板锯把若干8电源盘个若干经检验合格9鸡尾锯把若干10拉钾枪若干经检验合格11板车台若干12
7、卷筒机台若干经检验合格13焊钳个若干经检验合格14电焊机台若干经检验合格15联合咬口机台若干经检验合格16圆弧咬口机若干经检验合格17亥峨机台若干经检验合格18手电钻台若干经检验合格19电动切割机若干经检验合格20角向磨光机台若干经检验合格42平安防护用品配备4.2.1个人平安防护用品配备：平安帽、平安带、平安绳、绝缘胶鞋、帆布手套、焊接手套、灰帽、防尘眼镜、防尘口罩等；4. 2.2施工区域平安防护用品配备：平安网、平安围栏等。5施工条件与施工前打算工作5.1保温材料到货并经检验合格。5. 2施工电源打算妥当，并已做好防触电措施。5. 3施工机具（如：搅拌机、沟通焊机等）安装调试工作已经完成。
8、5. 4施工脚手架搭设符合施工要求。5.5作业指导书已完成编审批工作，施工人员已经过相应培训和技术交底。6作业程序、方法与要求6.1作业程序保温钩钉、托架与外护预支撑件制作与安装一保温材料安装一外护安装。30mm长于保温厚度50mm6.2作业方法与要6. 2.1保温钩钉、托架与外护预支 撑件制作与安装7. 2.1.1保温钩钉制作安装1、用于固定保温层的钩钉， 可采纳3mm的低碳圆钢制作（见 钩钉示意图），干脆焊接在碳钢制 设备或管道上，其间距应为30Omm 左右,每平方米面积上的钩钉数不钩钉（保温针）示意图金属设备少于8个（见钩钉布置图）；2、焊接钩钉时，应先用粉线在设备 或管道上划出每个钩钉
9、的位置，保证横平 竖直；3、钩钉焊接必需坚固，且必需由合 格焊工施焊。8. 2.1. 2支撑件的安装1、支撑件依据管道的形态可制成圆 形保温托架或直支撑件（详细见保温 托架示意图和方型设备支撑件示意 图）；2、支撑件不得设在有附件的位置方形设备支撑件示意图采纳焊接上，环面应水平设置；3、对于高压管道与设备，应实行打抱箍，然后在抱箍上焊支撑件;4、支撑件焊接须坚固，设备上的支撑件应留有足够的膨胀间隙。6.2.2保温层安装6.2.2.1保温层施工时,单层应错缝,多层应压缝,其搭接的长度不宜小于50mm；设备或箱体保温示意图6.2.2.2保温材料用镀锌铁线进行绑扎，绑扎要匀称，间距不应大于300mm
10、,保温层厚度要一样;管道分层保温示意图6.2.2.4封头保温层的施工应将制品板按封头尺寸加工成扇形块，并应错缝敷设；6.2.2.5管道、设备与阀门法兰保温结构详图:管道阀门法兰保温结构图6. 2.3外护板安装7. 2.3.1外护板放样下料1、对己保温的管道和设备进行实际测量，依据实际测量数据进行放样;2、下料必需考虑出横向、纵向的搭接余量；3、弯头、三通、阀门等特别部位，下料要精确；4、对已下料成型的制品进行编号；5、弯头放样下料详图如下：6、外护板搭接有如下几种形式:金属护壳常用搭接型式设备封头下料示意图8、Dn80以上的高温高压阀门与法兰应采纳整体成形可拆卸的保温套，Dn80与以下的高温高
11、压阀门金护盒可用金属皮（如铝合金板）制作成可拆卸形式，以便阀门、法兰检修时拆装（安装如下图）。6.2.3.2外护板安装1、将下料完成的制品按编号安装到相应的部位，接口要严密，方向一样，且应按顺水布置；2、高温管道或设备每隔35m应留设膨胀缝，其搭接余量应在100mm以上(不加螺钉固定，使其可自由伸缩膨胀)；3、外护板采纳铝拉钾钉或自攻螺钉固定，钾钉间距为25Omm左右，铝拉钾钉或自攻螺钉应布置呈直线状；4、垂直的大管径管道的外护板应固定在保温托架上，以防护板下落。5、外护板安装工艺(1)管道外护板安装A.管道直管段部分a.水平管道直管段外护板必需安装平直，每节纵向搭接筋线必需安装成一条直线，且
12、不准出现大小头现象；b.垂直管道直管段外护板安装必需垂直，每节纵向搭接筋线必需安装成一条直线，且不准出现大小头现象；C.管道外护板安装时，搭接筋线原则上应布置在隐藏面，水平管道的纵向搭接筋线应布置在管道中心线45范围内，不能布置在管道顶部或底部；d.直管段外护板环向搭接部位的纵向筋线应进行压平处理，以免出现较大的接缝张口；e.固定外护板用的铝拉钾钉或自攻钉间距一般为25Omnl左右，且应布置呈直线状；f.当成排布置的管道安装间距较小时，外护板可进行集包处理；g.在现场实际施工过程中，有时管道和弯头接头处需一小段双面起线的直段，该直段不得在现场随意下料安装，必需返回白铁房加工好再到现场安装。B.
13、管道弯头部分a.弯头纵向搭接筋线必需对齐成线，并充分考虑防雨；b.弯头纵向搭接筋线应布置在隐藏面;C.弯头片与片之间筋线应扣接严密，不允许在角度不合时多搭接;d.弯头与直段过渡圆滑；e.凡管道半径大于500mm的弯头必需在弯头片内侧加设预埋条。(2)罐体外护板安装.罐体封头外护板a.外护瓣与瓣之间筋线应扣接严密；b.对于下料不精确，造成最终几瓣安装不上时，必需全部拆除，重新下料安装。B.罐体直段外护板a.安装时外护板采纳错列压中布置，纵向奇数排外护板的纵向筋线应对齐在同始终线上，纵向偶数排外护板的纵向筋线应对齐在同始终线上，环向筋线应布置呈直线；b.外护板表面平整，不许出现凸凹不平现象，假如有，必需
