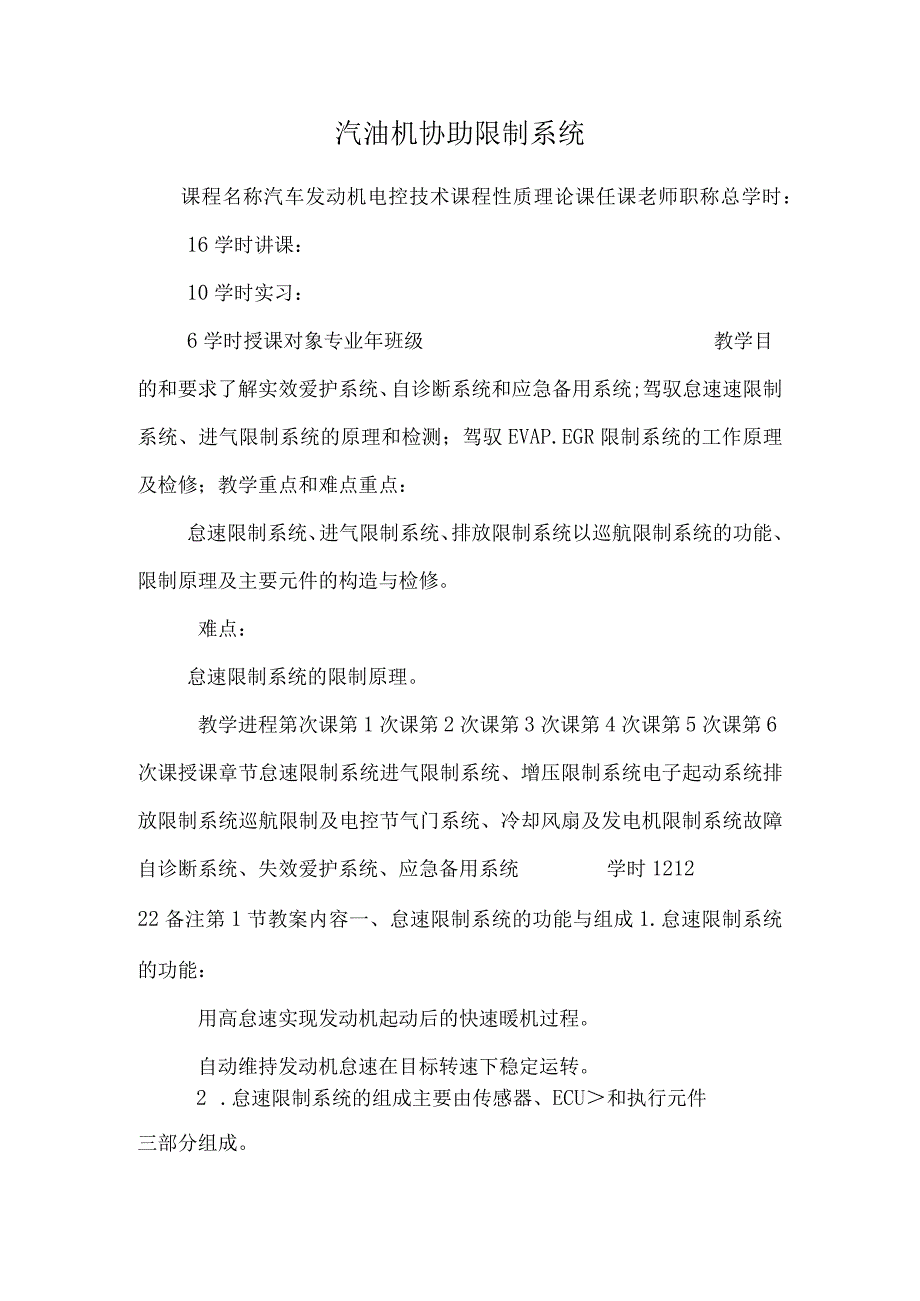

汽油机辅助控制系统.docx_第1页
第1页 / 共3页

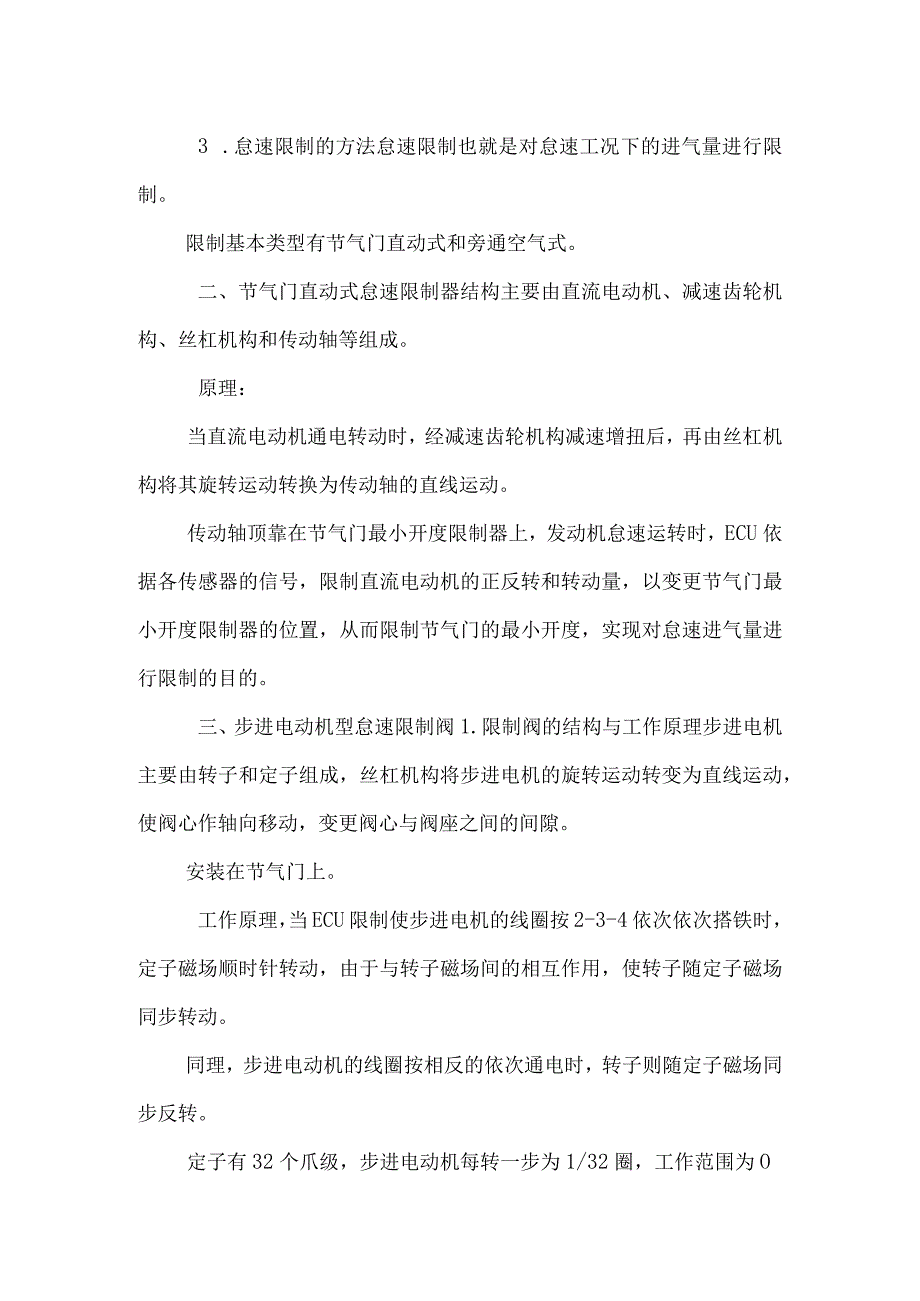

汽油机辅助控制系统.docx_第2页
第2页 / 共3页

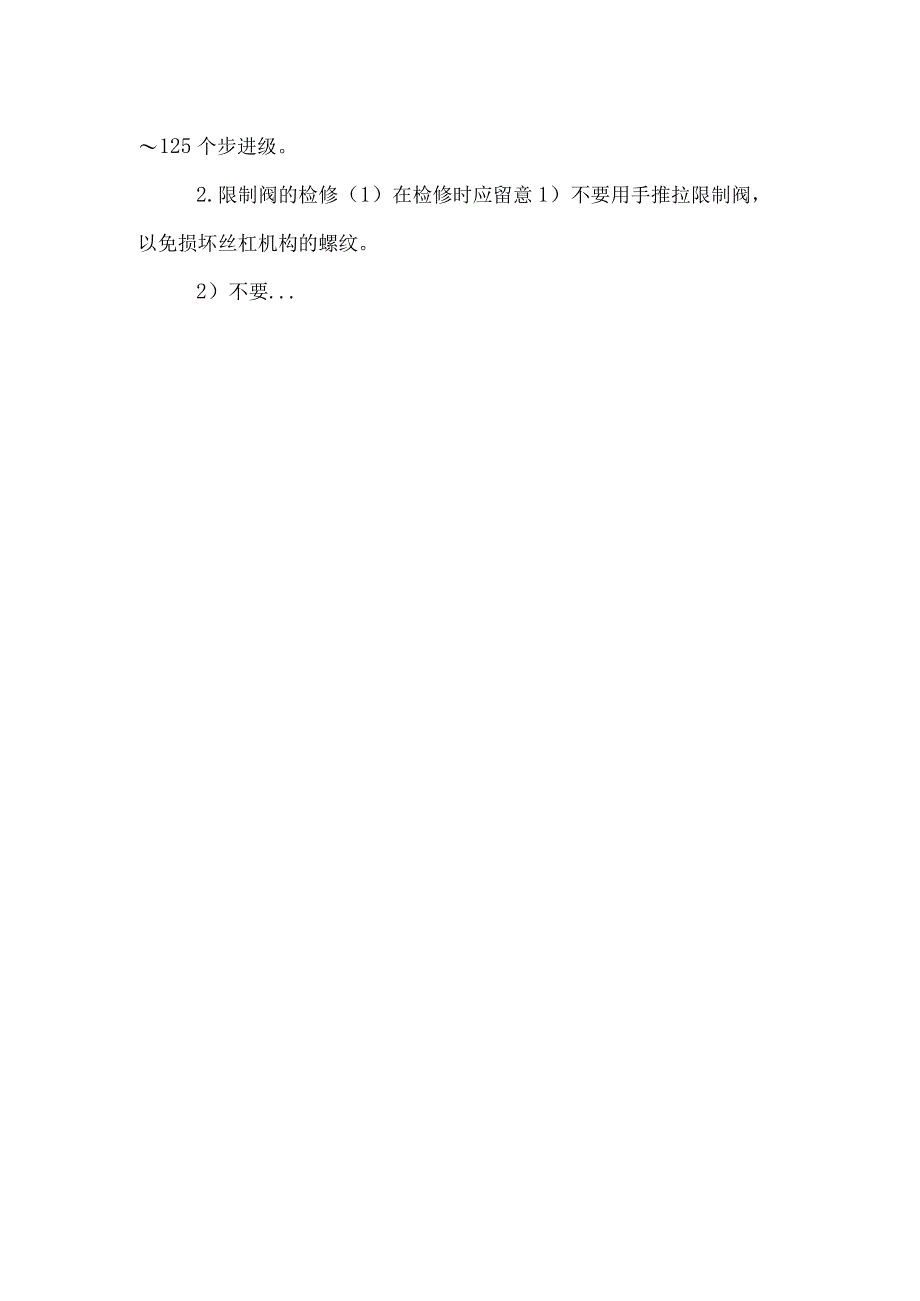

汽油机辅助控制系统.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《汽油机辅助控制系统.docx》由会员分享,可在线阅读,更多相关《汽油机辅助控制系统.docx(3页珍藏版)》请在第壹文秘上搜索。

1、汽油机协助限制系统课程名称汽车发动机电控技术课程性质理论课任课老师职称总学时:16学时讲课:10学时实习:6学时授课对象专业年班级教学目的和要求了解实效爱护系统、自诊断系统和应急备用系统;驾驭怠速速限制系统、进气限制系统的原理和检测;驾驭EVAP.EGR限制系统的工作原理及检修;教学重点和难点重点:怠速限制系统、进气限制系统、排放限制系统以巡航限制系统的功能、限制原理及主要元件的构造与检修。难点:怠速限制系统的限制原理。教学进程第次课第1次课第2次课第3次课第4次课第5次课第6次课授课章节怠速限制系统进气限制系统、增压限制系统电子起动系统排放限制系统巡航限制及电控节气门系统、冷却风扇及发电机限

2、制系统故障自诊断系统、失效爱护系统、应急备用系统学时121222备注第1节教案内容一、怠速限制系统的功能与组成1.怠速限制系统的功能:用高怠速实现发动机起动后的快速暖机过程。自动维持发动机怠速在目标转速下稳定运转。2 .怠速限制系统的组成主要由传感器、ECU和执行元件三部分组成。3 .怠速限制的方法怠速限制也就是对怠速工况下的进气量进行限制。限制基本类型有节气门直动式和旁通空气式。二、节气门直动式怠速限制器结构主要由直流电动机、减速齿轮机构、丝杠机构和传动轴等组成。原理:当直流电动机通电转动时,经减速齿轮机构减速增扭后,再由丝杠机构将其旋转运动转换为传动轴的直线运动。传动轴顶靠在节气门最小开度

3、限制器上,发动机怠速运转时,ECU依据各传感器的信号,限制直流电动机的正反转和转动量,以变更节气门最小开度限制器的位置,从而限制节气门的最小开度,实现对怠速进气量进行限制的目的。三、步进电动机型怠速限制阀1.限制阀的结构与工作原理步进电机主要由转子和定子组成,丝杠机构将步进电机的旋转运动转变为直线运动,使阀心作轴向移动,变更阀心与阀座之间的间隙。安装在节气门上。工作原理,当ECU限制使步进电机的线圈按2-3-4依次依次搭铁时,定子磁场顺时针转动,由于与转子磁场间的相互作用,使转子随定子磁场同步转动。同理,步进电动机的线圈按相反的依次通电时,转子则随定子磁场同步反转。定子有32个爪级,步进电动机每转一步为1/32圈,工作范围为O125个步进级。2.限制阀的检修(1)在检修时应留意1)不要用手推拉限制阀,以免损坏丝杠机构的螺纹。2)不要.
