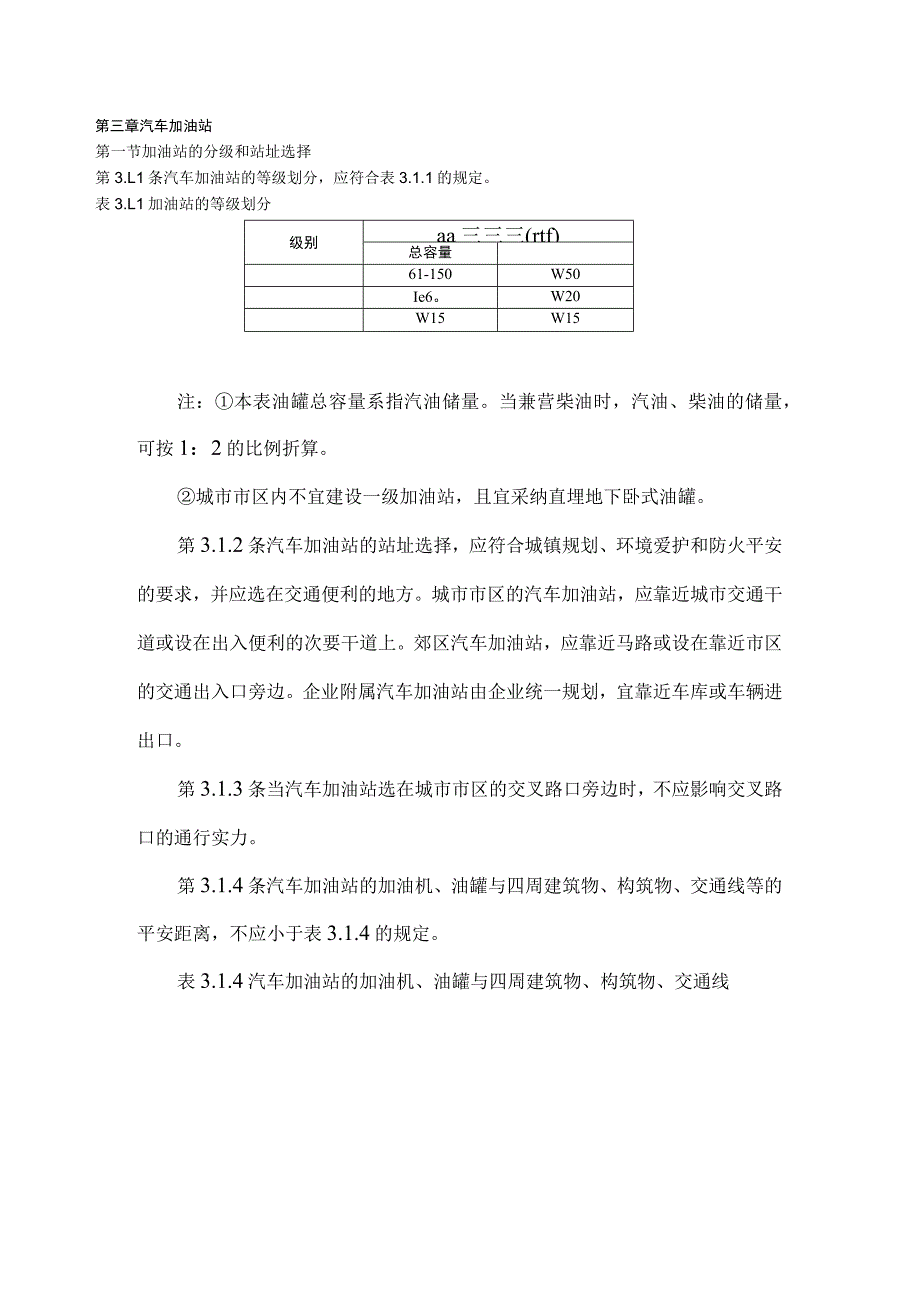

1、第三章汽车加油站第一节加油站的分级和站址选择第3.L1条汽车加油站的等级划分,应符合表3.1.1的规定。表3.L1加油站的等级划分级别aa三三三(rtf)总容量61-150W50Ie6。W20W15W15注:本表油罐总容量系指汽油储量。当兼营柴油时,汽油、柴油的储量,可按1:2的比例折算。城市市区内不宜建设一级加油站,且宜采纳直埋地下卧式油罐。第3.1.2条汽车加油站的站址选择,应符合城镇规划、环境爱护和防火平安的要求,并应选在交通便利的地方。城市市区的汽车加油站,应靠近城市交通干道或设在出入便利的次要干道上。郊区汽车加油站,应靠近马路或设在靠近市区的交通出入口旁边。企业附属汽车加油站由企业统

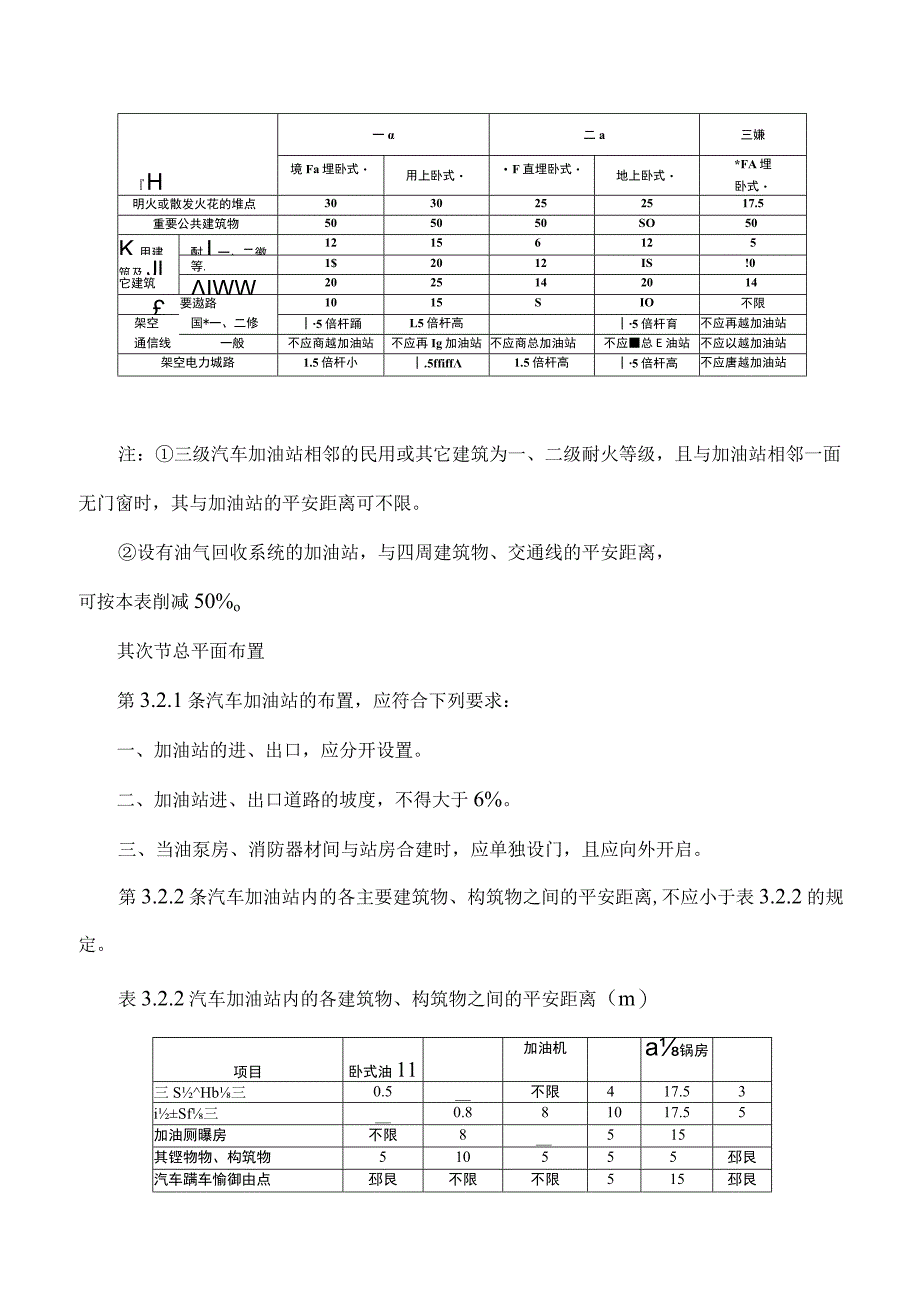

2、一规划,宜靠近车库或车辆进出口。第3.1.3条当汽车加油站选在城市市区的交叉路口旁边时,不应影响交叉路口的通行实力。第3.1.4条汽车加油站的加油机、油罐与四周建筑物、构筑物、交通线等的平安距离,不应小于表3.1.4的规定。表3.1.4汽车加油站的加油机、油罐与四周建筑物、构筑物、交通线H一二a三嫌境Fa埋卧式用上卧式F直埋卧式地上卧式*FA埋卧式明火或散发火花的堆点3030252517.5重要公共建筑物505050SO50K用建酎I一、二徽12156125筑及Jl等.1$2012IS!0它建筑IWW2025142014要遨路1015SIO不限架空国*一、二修5倍杆踊L5倍杆高5倍杆育不应再越

3、加油站通信线一般不应商越加油站不应再Ig加油站不应商总加油站不应总E油站不应以越加油站架空电力城路1.5倍杆小.5ffiff1.5倍杆高5倍杆高不应唐越加油站注:三级汽车加油站相邻的民用或其它建筑为一、二级耐火等级,且与加油站相邻一面无门窗时,其与加油站的平安距离可不限。设有油气回收系统的加油站,与四周建筑物、交通线的平安距离,可按本表削减50%o其次节总平面布置第3.2.1条汽车加油站的布置,应符合下列要求:一、加油站的进、出口,应分开设置。二、加油站进、出口道路的坡度,不得大于6%。三、当油泵房、消防器材间与站房合建时,应单独设门,且应向外开启。第3.2.2条汽车加油站内的各主要建筑物、构

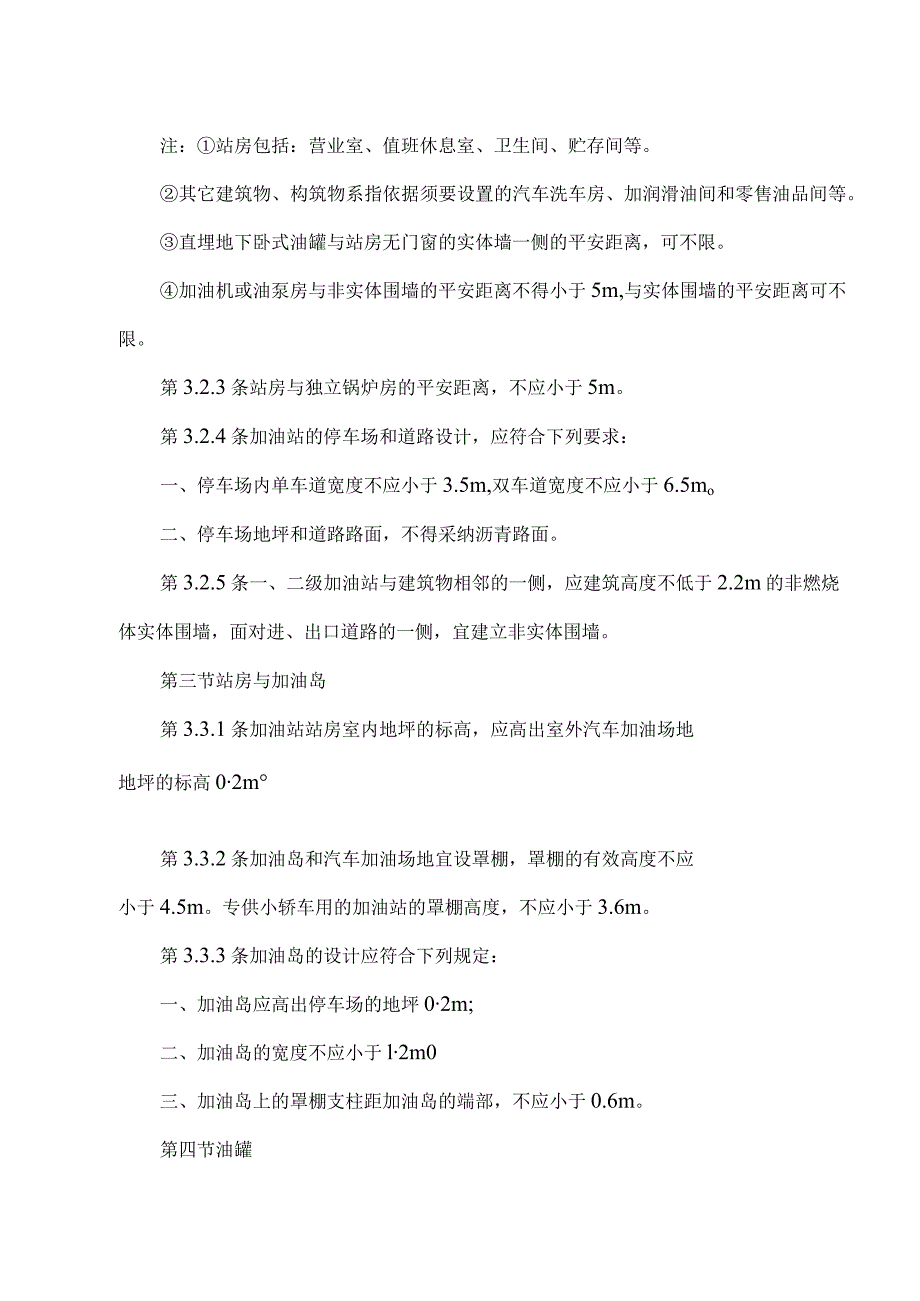

4、筑物之间的平安距离,不应小于表3.2.2的规定。表3.2.2汽车加油站内的各建筑物、构筑物之间的平安距离(m)项目卧式油11加油机a锅房三SHb三0.5不限417.53iSf三0.881017.55加油厕曝房不限8515其铿物物、构筑物510555邳艮汽车蹒车愉御由点邳艮不限不限515邳艮注:站房包括:营业室、值班休息室、卫生间、贮存间等。其它建筑物、构筑物系指依据须要设置的汽车洗车房、加润滑油间和零售油品间等。直埋地下卧式油罐与站房无门窗的实体墙一侧的平安距离,可不限。加油机或油泵房与非实体围墙的平安距离不得小于5m,与实体围墙的平安距离可不限。第3.2.3条站房与独立锅炉房的平安距离,不应

5、小于5m。第3.2.4条加油站的停车场和道路设计,应符合下列要求:一、停车场内单车道宽度不应小于3.5m,双车道宽度不应小于6.5mo二、停车场地坪和道路路面,不得采纳沥青路面。第3.2.5条一、二级加油站与建筑物相邻的一侧,应建筑高度不低于2.2m的非燃烧体实体围墙,面对进、出口道路的一侧,宜建立非实体围墙。第三节站房与加油岛第3.3.1条加油站站房室内地坪的标高,应高出室外汽车加油场地地坪的标高02m第3.3.2条加油岛和汽车加油场地宜设罩棚,罩棚的有效高度不应小于4.5m。专供小轿车用的加油站的罩棚高度,不应小于3.6m。第3.3.3条加油岛的设计应符合下列规定:一、加油岛应高出停车场的

6、地坪02m;二、加油岛的宽度不应小于l2m0三、加油岛上的罩棚支柱距加油岛的端部,不应小于0.6m。第四节油罐第3.4.1条加油站的汽油和柴油储罐应采纳卧式钢罐。第3.4.2条加油站油罐的设置,应符合下列规定:一、加油站的汽油、柴油储罐应直埋成地下式,严禁设在建筑物内或地下室内。建在郊区的加油站,当油罐直埋有困难时可设在地上。二、当油罐埋设在地下水位以下时,应实行防止油罐上浮的措施。三、当油罐在行车道下面埋设时,应实行爱护盖板等措施。人孔操作井宜设在行车道以外。第3.4.3条地上油罐应设防火堤,防火堤应符合下列要求:一、防火堤应用非燃烧材料建立,防火堤的净高不应小于0.5m。二、卧式油罐罐壁至

7、防火堤内坡脚底线的距离,不应小于3m。三、防火堤内的有效容积,不应小于堤内一个最大油罐的容积。四、管线穿过防火堤处,必需采纳非燃烧材料严密填实。第3.4.4条直埋地下油罐的四周,应回填干净的砂子或细土,其厚度不应小于0.3m。第3.4.5条直埋地下油罐的外表面,应采纳不低于加强级的防腐蚀爱护层。第3.4.6条直埋地下油罐的进油管、出油管、量油孔、通气管等的接合管,宜设在人孔盖上。第3.4.7条直埋地下油罐的进油管应向下伸至罐内距罐底02m处。地上油罐的进油管应在油罐下部设接合管。第3.4.8条当罐底低于加油机油泵中心时,加油机的吸油管应设底阀,吸油管管口距罐底不宜小于045m。第3.4.9条直

8、埋地下汽油、柴油储罐的通气管的设置,应符合下列规定:一、每个油罐的通气管,宜单独设置。二、通气管的公称直径,不应小于50mm。三、通气管的管,应高出地面至少4m。四、沿建筑物的墙(柱)向上敷设的通气管的管口,应高出建筑物的顶面或屋脊1m,其与门窗的距离,不应小于3.5m。五、通气管管口与加油站围墙的距离,不应小于3m。六、通气管管口必需安装阻火器,但不得安装呼吸阀。第3.4.10条设在地上的汽油、柴油储罐,应安装呼吸阀、阻火器、量油孔、人孔、进出油接合管、排污管、梯子平台等附件。梯子应采纳斜梯。第3.4.11条直埋地下油罐的人孔,应设操作井。第3.4.12条汽车油罐车必需采纳密闭卸油方式。卸油

9、管与油罐进油管的连接,应采纳快速接头。第五节管线第3.5.1条加油站的油品管线,宜采纳无缝钢管。埋地管线的连接,应采纳焊接。第3.5.2条直埋地下油罐的进油管、出油管、通气管,应坡向油罐,其坡度不应小于2%。第3.5.3条加油站的油品管线应埋地敷设。当须要管沟敷设时,管沟应用砂子填实。管沟进入建筑物、构筑物或防火堤处,必需设置密封隔断墙。通气管线地下部分的敷设要求与油品管线相同。第3.5.4条埋地管线的外表面,应设不低于加强级的防腐蚀爱护层。第3.5.5条当一个油罐向多台加油机供油时,每台加油机应单独设置进油管。第3.5.6条汽油加油枪的流量,不应大于60Lmin0加油枪宜采纳自封式加油枪。第

10、六节消防设施第3.6.1条消防给水的设置,应符合下列规定:一、埋地卧式油罐,可不设消防给水。二、地上卧式油罐,消防冷却水的设置应符合下列规定:1.消防的冷却水,应设一座50m3消防水池或Ih能供50m3水量的水源。2消防的给水,宜利用加油站四周200m范围内的自然水源。3.消防水泵宜采纳手抬机动泵,可不设备用泵。4.缺水地区设消防冷却水有困难时,经消防部门同意,可不设消防冷却水。第3.6.2条加油站灭火设施的设置,应符合下列规定:一、每座加油岛应设置8kg手提式干粉灭火器2只。二、每台加油机应设一只8kg手提式干粉灭火器或6L手提式高效化学泡沫灭火器。但加油机总数超过6台时,仍按6台设置。这些

11、灭火器应集中存放在站房前。三、埋地或地上卧式油罐应设置70kg推车式干粉灭火机1只和1OOL推车式高效化学泡沫灭火机一只。第3.6.3条一、二级加油站应备有灭火毯5块、砂子2m3o三级加油站应备有灭火毯2块。第七节给水排水第3.7.1条加油站应就近利用城镇或企(事)业已建供水设施作为水源。无可利用条件时,可就近运用地下水或地表水。第3.7.2条加油站的生活、生产和消防给水管道,宜合并设置。第3.7.3条排出建筑物或围墙的污水,在建筑物墙外和围墙内应设水封井。站内地面雨水可散流排出站外。第3.7.4条水封井的水封高度不应小于0.25m。水封井应设沉泥段。沉泥段深度从最低管底算起,不应小于025m

12、0第3.7.5条油罐区的雨水排水管穿越防火堤处,应设置封闭装置,封闭装置应能在堤外操纵。第3.7.6条清洗油罐的含油污水,必需在站内经过处理,达到现行国家排放标准时,方可排出站外。第八节电气装置第3.8.1条加油站供电负荷等级应为三级。第3.8.2条加油站的供电电源,宜采纳380/22OV外接电源。第3.8.3条在缺电少电地区,可设置小型内燃发电机组。内燃机的排烟管口,应安装排气阻火器。排烟管口到各油气释放源的水平距离为:排烟口高度低于4.5m时应为15m;排烟口高于4.5m时应为7.5mo第3.8.4条低压配电盘可设在站房内。配电盘所在房间的门、窗与加油机、油罐通气管口、密闭卸油口等的距离,

13、不应小于5m。第3.8.5条加油站内的电力线路,应采纳电缆并直埋敷设。穿越行车道部分,电缆应穿钢管爱护。当电缆较多时,可采纳电缆敷设。但电缆不得与油品、热力管线敷设在同一沟内,且电缆沟内必需充砂。第3.8.6条加油站的防雷设计,应符合下列要求:一、钢油罐必需进行防雷接地,接地点不应少于两处,接地电阻不得大于10o二、装有阻火器的地上钢油罐,可不装设避雷针(线)。三、埋地油罐的罐体、量油孔、阻火器等金属附件,应进行电气连接并接地,接地电阻不宜大于10C。四、储存可燃油品的地上钢罐,可只进行防雷接地。五、当站房和罩棚须要防止直击雷时,应采纳避雷带爱护。第3.8.7条加油站的防静电设计,应符合下列要

14、求:一、储存甲、乙、丙A类油品的钢罐,应作防静电接地装置。钢油罐的防雷接地装置,可兼作防静电接地装置。二、地上或管沟敷设的输油管线的始端、末端,应设置防静电和防感应雷的接地装置,接地电阻不宜大于30Q。三、加油站的汽车油罐车卸油场地,应设用于汽车油罐车卸油时的防静电接地装置,接地电阻不应大于10。四、加油站的防静电接地设计,尚应符合现行国家标准石油库设计规范的有关规定。第3.8.8条加油站电气设备的规格型号,应按爆炸危急场所划分确定。型棚下的照明灯具,应选防护型。第3.8.9条汽车加油站内爆炸危急区域的划分,应符合下列规定:一、易燃油品室外加油机爆炸危急区域的范围,应符合图3.8.9的规定。图3.8.9易燃油品室外加油机爆炸危急区域范围1.加油机壳体内部空间和危急区域内地坪以下的坑或沟,划为1区。2.以加油机中线为中心,上面半径为3m、下面半径为4.5m,高度为从地坪向上至加油机顶上015m的圆锥形空间,划为2区。二、油罐、油泵房等处的爆炸危急区域的划分,应符合本规范第2.8.6条的有关规定。第九节采暧通风第3.9.1条加油站设计集中采暧时,各类房间的采暖室内计算温度,应符合表3.9.1的规定。表3.9.1各类房间的采暧室内计算温度的周酩称
