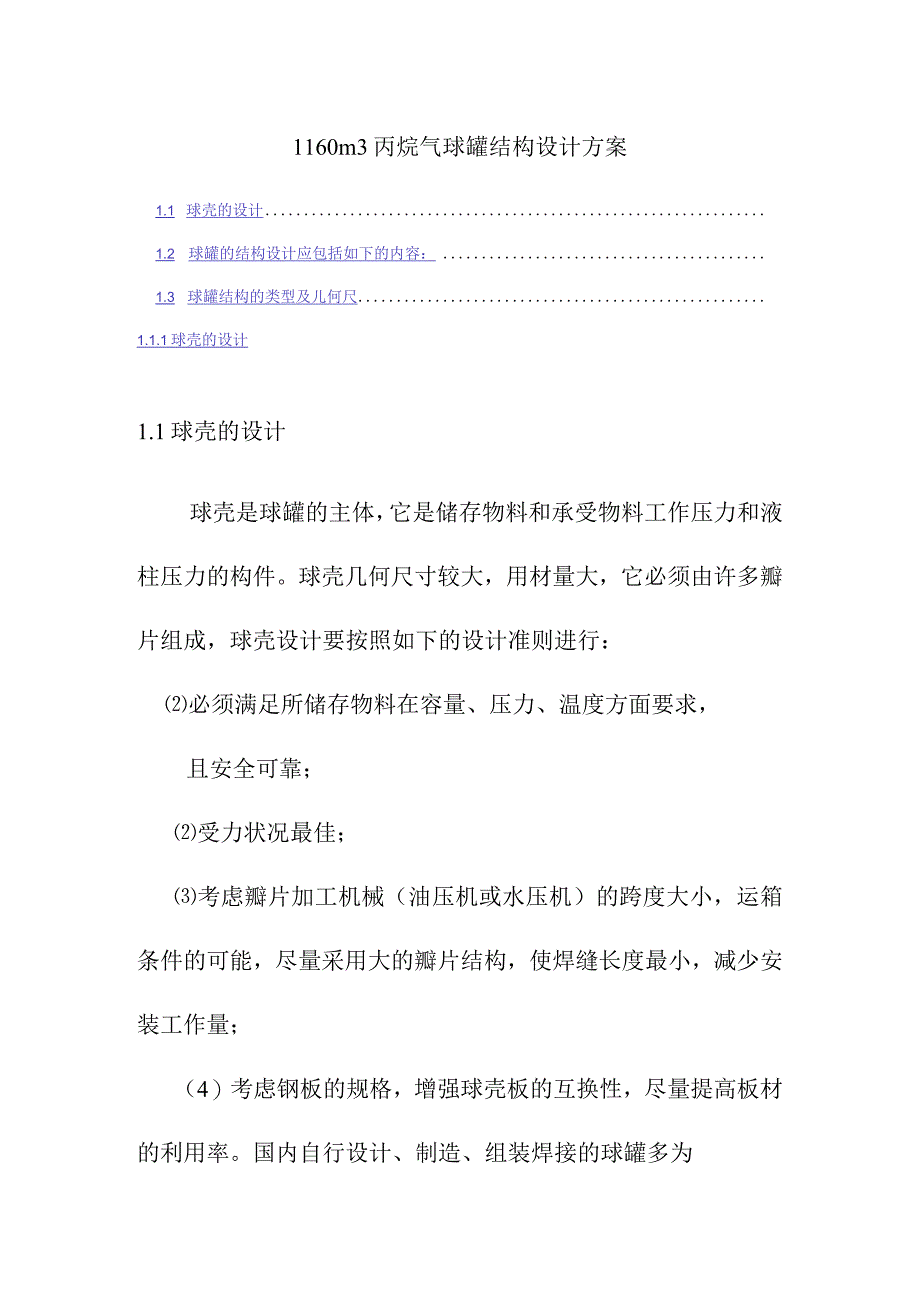

1、1160m3丙烷气球罐结构设计方案1.1 球壳的设计1.2 球罐的结构设计应包括如下的内容：1.3 球罐结构的类型及儿何尺1.1.1球壳的设计1.1球壳的设计球壳是球罐的主体，它是储存物料和承受物料工作压力和液柱压力的构件。球壳几何尺寸较大，用材量大，它必须由许多瓣片组成，球壳设计要按照如下的设计准则进行：必须满足所储存物料在容量、压力、温度方面要求，且安全可靠；受力状况最佳；考虑瓣片加工机械（油压机或水压机）的跨度大小，运箱条件的可能，尽量采用大的瓣片结构，使焊缝长度最小，减少安装工作量；（4）考虑钢板的规格，增强球壳板的互换性，尽量提高板材的利用率。国内自行设计、制造、组装焊接的球罐多为橘

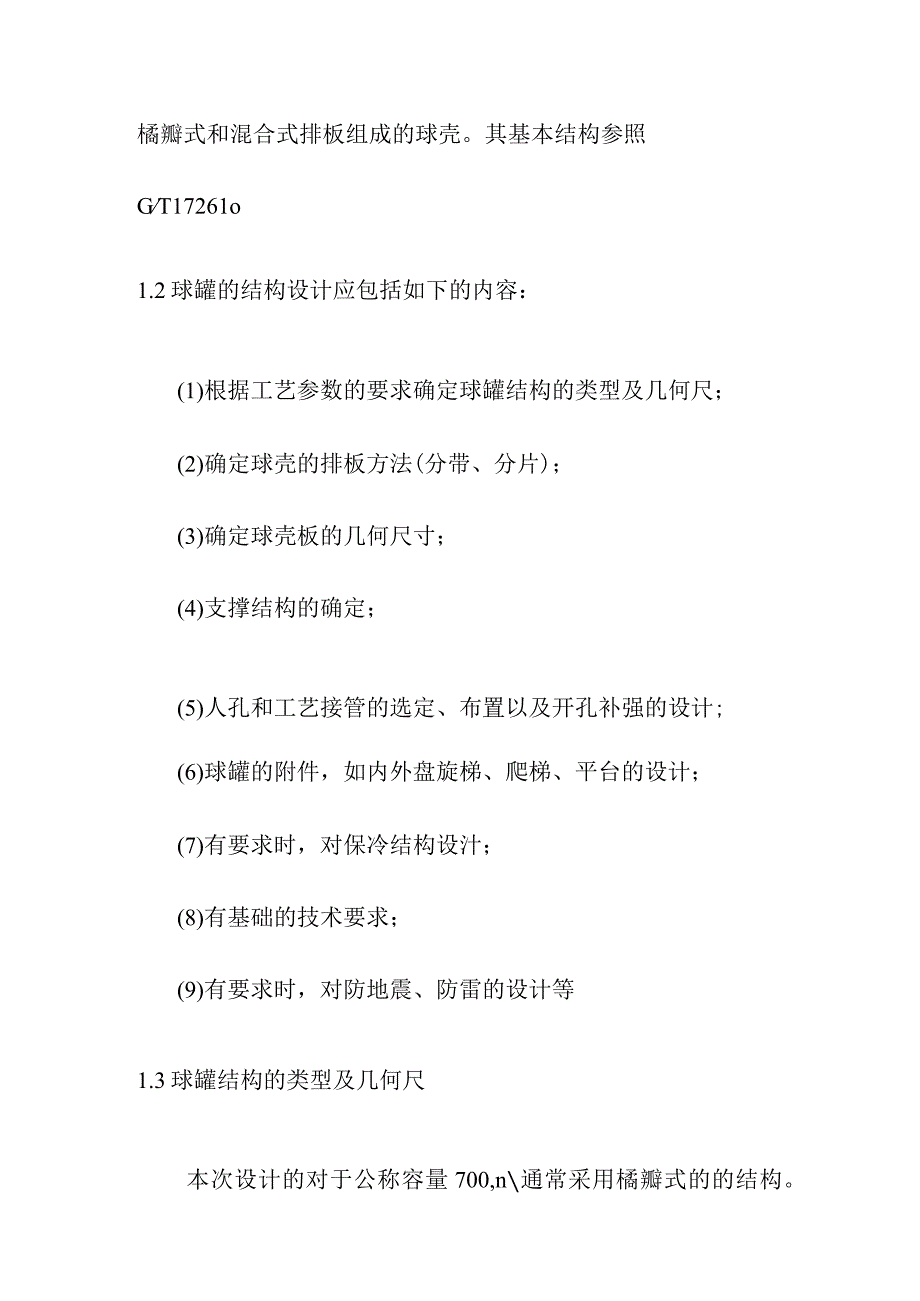

2、瓣式和混合式排板组成的球壳。其基本结构参照GT17261o1.2球罐的结构设计应包括如下的内容：(1)根据工艺参数的要求确定球罐结构的类型及几何尺；(2)确定球壳的排板方法(分带、分片)；(3)确定球壳板的几何尺寸；(4)支撑结构的确定；(5)人孔和工艺接管的选定、布置以及开孔补强的设计;(6)球罐的附件，如内外盘旋梯、爬梯、平台的设计；(7)有要求时，对保冷结构设汁；(8)有基础的技术要求；(9)有要求时，对防地震、防雷的设计等1.3球罐结构的类型及几何尺本次设计的对于公称容量700,n通常采用橘瓣式的的结构。根据GB/T17261-1998钢制球形储罐型式与基本参数，同时充分考虑钢板长供货

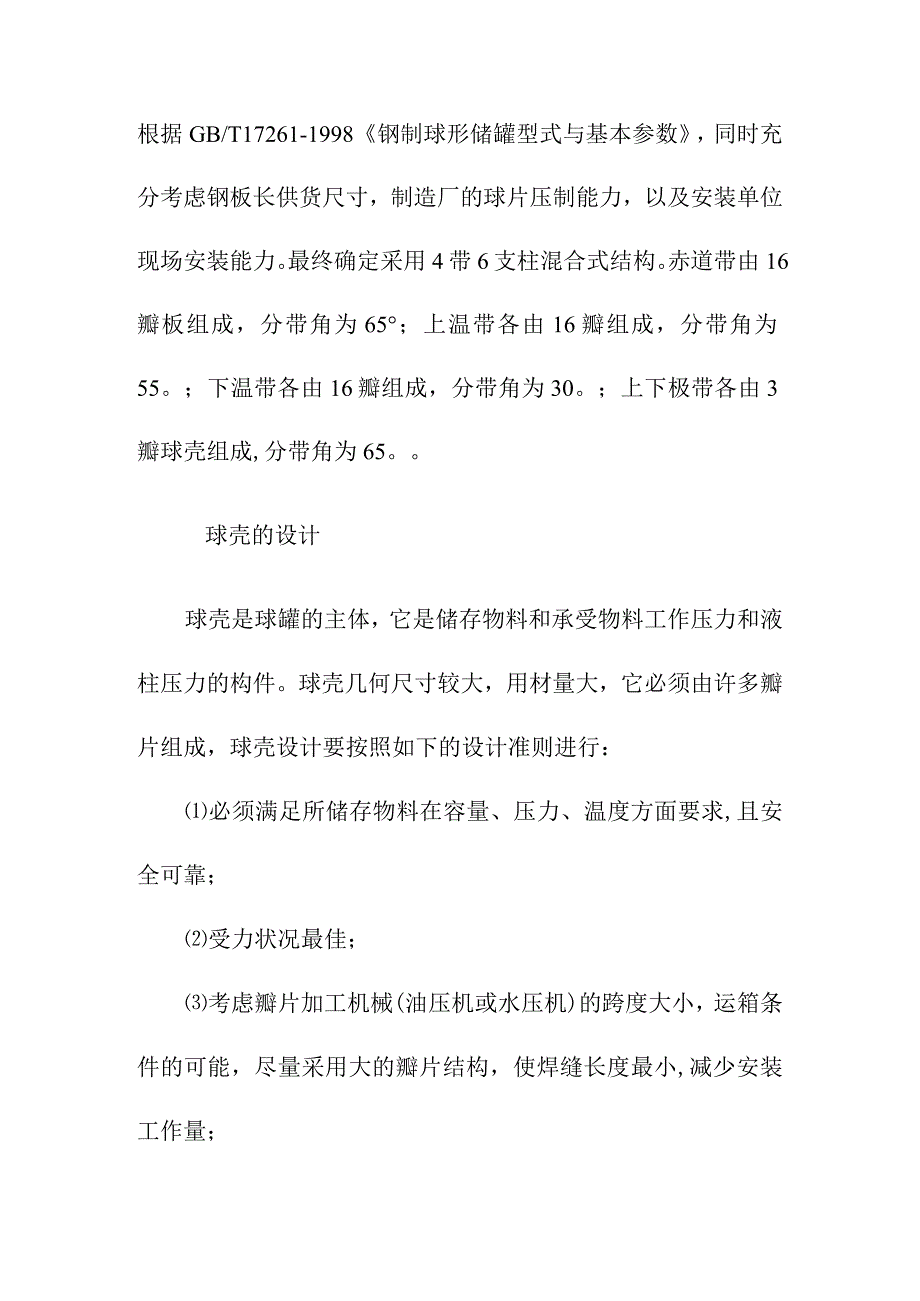

3、尺寸，制造厂的球片压制能力，以及安装单位现场安装能力。最终确定采用4带6支柱混合式结构。赤道带由16瓣板组成，分带角为65；上温带各由16瓣组成，分带角为55。；下温带各由16瓣组成，分带角为30。；上下极带各由3瓣球壳组成,分带角为65。球壳的设计球壳是球罐的主体，它是储存物料和承受物料工作压力和液柱压力的构件。球壳几何尺寸较大，用材量大，它必须由许多瓣片组成，球壳设计要按照如下的设计准则进行：必须满足所储存物料在容量、压力、温度方面要求,且安全可靠；受力状况最佳；考虑瓣片加工机械(油压机或水压机)的跨度大小，运箱条件的可能，尽量采用大的瓣片结构，使焊缝长度最小,减少安装工作量；(4)考虑钢板的规格，增强球壳板的互换性，尽量提高板材的利用率。国内自行设计、制造、组装焊接的球罐多为橘瓣式和混合式排板组成的球壳。其基本结构参照GT17261o
